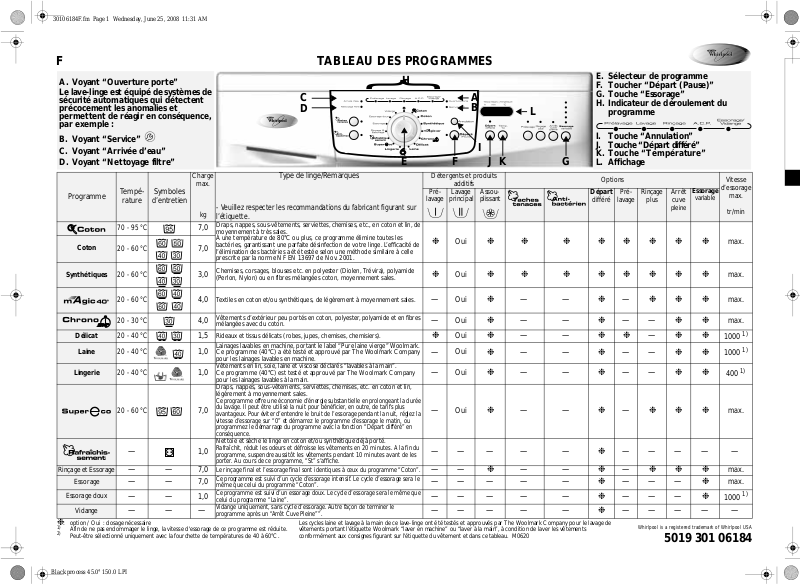

F TABLEAU DES PROGRAMMES

A. Voyant “Ouverture porte” Le lave-linge est équipé de systèmes de

sécurité automatiques qui détectent précocement les anomalies et permettent de réagir en conséquence, par exemple :

B. Voyant “Service” C. Voyant “Arrivée d’eau” D. Voyant “Nettoyage filtre”

Charge

max.

7,0

3,0

Programme

Coton

Synthétiques

Tempé-

rature

70 - 95 °C

20 - 60 °C

Symboles

d’entretien

C D

Type de linge/Remarques

- Veuillez respecter les recommandations du fabricant figurant sur l’étiquette.

Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton et lin, de moyennement à très sales. À une température de 80°C ou plus, ce programme élimine toutes les bactéries, garantissant une parfaite désinfection de votre linge. L’efficacité de l’élimination des bactéries a été testée selon une méthode similaire à celle prescrite par la norme NF EN 13697 de Nov. 2001.

Chemises, corsages, blouses etc. en polyester (Diolen, Trévira), polyamide (Perlon, Nylon) ou en fibres mélangées coton, moyennement sales.

}

Détergents et produits

additifs

Pré-

Lavage

lavage

principal

Oui

❉

Oui

❉

E. Sélecteur de programme F. Toucher “Départ (Pause)” G. Touche “Essorage” H. Indicateur de déroulement du

programme

I. Touche “Annulation” J. Touche “Départ différé” K. Touche “Température”

JBK G

Assou-

plissant

L. Affichage

Options

Départ

différé

Pré-

lavage

Rinçage

plus

Arrêt

cuve

pleine

Essorage

variable

❉ ❉ ❉ ❉❉❉❉❉

Vitesse

d’essorage

max.

tr/min

max.

20 - 60 °C

20 - 30 °C

Délicat

Laine

Lingerie

20 - 40 °C 20 - 40 °C

20 - 40 °C

20 - 60 °C

—

Rinçage et Essorage

Essorage

Essorage doux

Vidange

option / Oui : dosage nécessaire

❉

Afin de ne pas endommager le linge, la vitesse d'essorage de ce programme est réduite.

Peut-être sélectionné uniquement avec la fourchette de températures de 40 à 60°C.

—— ——

—— ———

Textiles en coton et/ou synthétiques, de légèrement à moyennement sales.

4,0

Vêtements d’extérieur peu portés en coton, polyester , polyamide et en fibres

4,0

mélangées avec du coton. Rideaux et tissus délicats (robes, jupes, chemises, chemisiers).

1,5

Lainages lavables en machine, portant le label “Pure laine vierge” Woolmark. Ce programme (40°C) a été testé et approuvé par The Woolmark Company

1,0

pour les lainages lavables en machine. Vêtements en lin, soie, laine et viscose déclarés “lavables à la main”.

Ce programme (40°C) est testé et approuvé par The Woolmark Company

1,0

pour les lainages lavables à la main. Draps, nappes, sous-vêtements, serviettes, chemises, etc. en coton et lin,

légèrement à moyennement sales.

Ce programme offre une économie d’énergie substantielle en prolongeant la durée du lavage. Il peut être utilisé la nuit pour bénéficier, en outre, de tarifs plus

7,0

avantageux. Pour éviter d’entendre le bruit de l’essorage pendant la nuit, réglez la vitesse d’essorage sur “0” et démarrez le programme d’essorage le matin, ou programmez le démarrage du programme avec la fonction “Départ différé” en conséquence.

Nettoie et sèche le linge en coton et/ou synthétique déjà porté.

Rafraîchit, réduit les odeurs et défroisse les vêtements en 20 minutes. A la fin du

1,0

programme, suspendre aussitôt les vêtements pendant 10 minutes avant de les porter. Au cours de ce programme, “St” s’affiche.

Le rinçage final et l’essorage final sont identiques à ceux du programme “Coton”.

7,0

Ce programme est suivi d’un cycle d’essorage intensif. Le cycle d’essorage sera le

7,0

même que celui du programme “Coton”. Ce programme est suivi d’un essorage doux. Le cycle d’essorage sera le même que

1,0

celui du programme “Laine”. Vidange uniquement, sans cycle d’essorage. Autre façon de terminer le

programme après un “Arrêt Cuve Pleine””.

Oui

— —

❉

— —

—

Oui Oui

Oui

❉ ❉

❉

—— — — — ——

❉

—— — — — —— — — — —— — — —

Les cycles laine et lavage à la main de ce lave-linge ont été testés et approuvés par The Woolmark Company pour le lavage de vêtements portant l'étiquette Woolmark “laver en machine” ou “laver à la main”, à condition de laver les vêtements conformément aux consignes figurant sur l'étiquette du vêtement et dans ce tableau. M0620

—— ——

——

❉ ❉

❉❉ ❉

❉

❉ ❉

❉ ❉ ❉

—

❉❉❉

——

—

—— ——

—

❉❉❉

❉❉ ❉❉

max.

max. 1000 1000

400

max.

———— — —

❉❉❉

——— ———

max.

❉

1000

❉

———— —

Whirlpool is a registered trademark of Whirlpool USA

5019 301 06184

Black process 45.0° 150.0 LPI

30106184F.fm Page 2 Wednesday, June 25, 2008 11:31 AM

DONNÉES SUR LA CONSOMMATION D’ÉNERGIE ET D’EAU

Programme

Coton

***

Coton 40 7,0 69 0,75 2:05 Synthétiques 60 3,0 46 Synthétiques 40 3,0 42 0,40 1:20

Délicat 30 1,5 60 0,50 0:45

Laine 40 1,0 60 0,55 0:45

Lavage main 40 1,0 45 0,55 0:40

Les données relatives à la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la norme CEI/EN 456. La consommation individuelle peut varier par rapport aux valeurs spécifiées dans le tableau, en raison des différences de pression et de température de l’alimentation en eau, de la charge et du type de linge.

L’affichage du temps résiduel peut différer des valeurs fournies dans le tableau, car il dépend des conditions d’utilisation de votre habitation.

Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la cuve.

Programme de référence pour l’étiquette énergétique.

***

Température

(°C)

95 7,0 74 60 7,0 54 1,19 2:20

40 4,0 48 0,50 1:00 30 4,0 48 0,25 0:30

60 7,0 69 0,84 4:00 — 1,0 1 0,20 0:10

V ERSEZ LE DÉTERGENT, FERMEZ LE HUBLOT ET SÉLECTIONNEZ LE PROGRAMME

Versez le détergent conformément aux indications figurant sur la première page ou dans le chapitre “Détergents et produits additifs” de votre Mode d’emploi.

1. Tournez le programme désiré. La durée du programme en heures et minutes et la température prédéfinie s’affichent. Le voyant de la touche

2. Il est possible de modifier la appuyant sur la touche “Température”.

3. Le voyant de la s’allume ; pour régler une autre vitesse d’essorage, appuyez sur la touche “Essorage”.

sélecteur de programme

“Départ (Pause)”

vitesse d’essorage

jusqu’au

clignote.

température

prédéfinie

SÉLECTION DE L’OPTION DÉSIRÉE

Appuyez sur la touche de(s) option(s) souhaitée(s) - le voyant correspondant s’allume. Si la combinaison du programme et des options supplémentaires n’est pas possible, le voyant s’éteint automatiquement. Les combinaisons d’options qui ne sont pas compatibles sont automatiquement désélectionnées.

Touche “Tâches tenaces”

• Ce programme traite le linge à la vapeur pendant le

cycle de lavage pour éliminer les tâches.

• Pour le linge en coton et/ou synthétique dans une

fourchette de températures de 40 à 60°C.

• Pour certaines taches, il faudra utiliser l’option “Prélavage”

(si proposée) pour en faciliter l’élimination.

Touche “Anti-bactérien”

• Elimine les bactéries et désinfecte.

• Linge en coton et/ou synthétique portant l’étiquette

, dans une fourchette de températures de 40 à 60°C et pour une charge maximum de 3,0 kg pour les synthétiques et de 6,0 kg pour le coton.

Charge

(kg)

Eau

Energie

(l)

(kWh)

2,10 2:10

0,80 1:35

• Prolonge la durée du programme d’environ. une demiheure ou une heure selon la charge.

Touche “Prélavage”

• Uniquement pour le lavage du linge particulièrement sale (sable, salissures grossières, par exemple). La durée du cycle est augmentée d’environ 15 minutes.

• Si vous sélectionnez l’option “Prélavage”, n ’utilisez pas de détergent liquide dans le compartiment de lavage principal.

Touche “Rinçage plus”

• La quantité d’eau est augmentée et le cycle de rinçage est allongé.

• Particulièrement conseillé dans les régions possédant une eau extrêmement douce, pour le linge des bébés et des personnes allergiques.

Touche “Arrêt cuve pleine”

• Le linge non essoré reste dans la dernière eau de rinçage, permettant ainsi d’éviter la formation de faux plis et la décoloration du linge.

• Cette option est particulièrement conseillée pour les programmes “Synthétiques”, “Délicat” et “Magic 40°”.

• Elle est particulièrement utile si vous désirez remettre l’essorage à plus tard ou vidanger seulement.

• Si l’option “Arrêt cuve pleine” est sélectionnée, ne pas laisser le linge trop longtemps dans l’eau.

Remarques :

lorsque le voyant “Arrêt cuve pleine” s’allume à l’indicateur de déroulement du programme. Le voyant situé à côté de la touche

Pour supprimer l’option “Arrêt cuve pleine” :

• Appuyez sur la touche programme se terminera automatiquement par le cycle d’essorage sélectionné pour le programme de lavage.

• Si vous ne désirez pas essorer les vêtements, tournez le sélecteur de programme jusqu’au programme “Vidange” et appuyez sur la touche

Durée. approx du programme

(heures : minutes)

le programme “Arrêt cuve pleine” s’arrête

“Départ (Pause)”

clignote.

; le

Touche “Essorage”

• Une vitesse d’essorage maximum est attribuée automatiquement à chaque programme.

• Appuyez sur cette touche pour définir une autre vitesse d’essorage.

• Si vous sélectionnez la vitesse d’essorage “0”, l’essorage final est annulé, mais les essorages intermédiaires à vitesse maximale ont lieu pendant le rinçage. L’eau est seulement vidangée.

DÉPART DIFFÉRÉ

La touche “Départ différé” permet au consommateur de démarrer la machine à un moment précis, par exemple, la nuit pour bénéficier de tarifs plus avantageux. N’utilisez pas de détergent liquide si vous avez activé la fonction “Départ différé”.

• Sélectionnez le programme, la température et les options désirées.

• Appuyez sur la touche “Départ différé” pour obtenir un départ différé de 1 à 23 heures ;

• Appuyez sur la touche Le compte à rebours démarre ; Le voyant au-dessus de la touche “Départ différé” et le point entre les heures et les minutes du temps différé commencent à clignoter et le programme démarre.

• L’indication du nombre d’heures avant le démarrage du programme disparaît dès que le programme commence, et est remplacée par l’indication du temps résiduel.

• Après avoir appuyé sur la touche “Départ différé”,le nombre d’heures présélectionné peut être réduit en appuyant à nouveau sur la touche “Départ différé”. À partir d’une heure, il est également possible de réduire ce temps par minutes.

Pour annuler la fonction “Départ différé” ..avant d’appuyer sur la touche “Départ (Pause)” :

• Tournez le sélecteur de programme sur une autre position ou appuyez sur la touche

..après avoir appuyé sur la touche “Départ (Pause)” :

• Appuyez sur la touche moins 3 secondes - la durée du temps différé s’efface de l’affichage.

“Départ (Pause)”

“Annulation”

pendant au

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la touche Le voyant situé près de la touche L’indicateur de déroulement du programme indique la phase du programme en cours et se déplace de gauche à droite en passant par les phases de lavage, rinçage et essorage/vidange. L’afficheur visualise le temps résiduel du programme. Le temps résiduel est recalculé dans certaines phases du programme à cause des variations de charge et de température. Dans ce cas,

une animation apparaît sur l’afficheur

“Départ (Pause)”

s’allume.

VOYANT “OUVERTURE PORTE”

Avant de démarrer un programme et au terme d’un programme, le voyant est allumé pour indiquer que le hublot peut être ouvert. Tant qu’ un programme de lavage est en cours, le hublot reste verrouillé et ne peut en aucun cas être forcé. Si vous devez absolument l’ouvrir alors qu’un programme est en cours, consultez le chapitre “Annulation (RàZ) d’un programme avant la fin”.

VOYANTS ROUGES

Voyant “Service”

L’allumage du voyant “Service” peut être déclenché par un défaut de fonctionnement d’un composant électrique. Consultez le chapitre “Diagnostic rapide” dans le Mode d’emploi ; si le problème persiste, contactez le Service Après-vente.

Voyant “Arrivée d’eau”

L’eau n’entre que lentement ou pas du tout. Ouvrez le robinet ; si le voyant reste allumé, consultez le chapitre “Diagnostic Rapide” dans le Mode d’emploi.

Voyant “Nettoyage filtre”

La vidange de l’eau ne s’effectue pas. Vérifiez si le tuyau de vidange n’est pas plié ou si le filtre ne doit pas être nettoyé ; dans ce dernier cas, consultez le Mode d’emploi (“Nettoyage du filtre”).

FIN DU CYCLE DE LAVAGE

• Tous les voyants de l’indicateur de déroulement du programme sont éteints et le voyant “Ouverture porte” est allumé.

1. Tournez le sélecteur de programme sur “Off/O”.

2. Fermez le robinet.

3. Ouvrez la porte et sortez le linge.

4. Laissez la porte entrouverte pour permettre au tambour de sécher.

CHANGEMENT DE PROGRAMME ET/OU D’OPTIONS APRÈS LE DÉMARRAGE DU PROGRAMME

1. Appuyez sur la touche interrompre le programme. Le voyant clignote.

2. Sélectionnez un autre programme, une autre température, une autre vitesse d’essorage et d’autres options, si vous le souhaitez.

3. Appuyez à nouveau sur la touche Le nouveau programme démarrera là où le programme précédent a été interrompu. N’ajoutez

pas d’autre détergent pour ce programme.

“Départ (Pause)”

ANNULATION (RAZ) D’UN PROGRAMME EN COURS AVANT LA FIN

La touche

• Appuyez sur la touche

“Annulation”

moins 3 secondes ; “rES” s’affiche. L’eau résiduelle est vidangée avant que le hublot ne puisse être ouvert.

annule un programme avant la fin.

“Annulation”
