Whirlpool AWOC 70120 User guide

Page 1

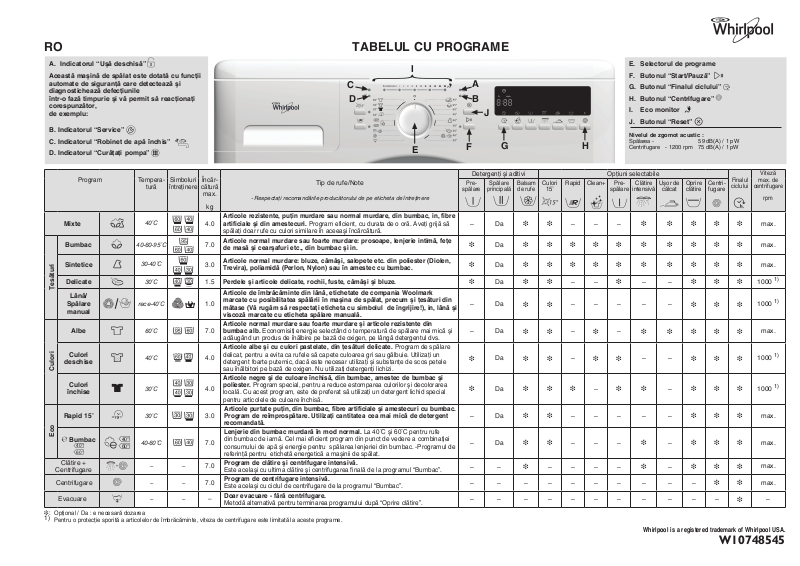

ROTABELULCUPROGRAME

A.Indicatorul“Uşădeschisă” Aceastămaşinădespălatestedotatăcufuncţii

automatedesiguranţăcaredetecteazăşi diagnosticheazădefecţiunile într-ofazătimpurieşivăpermitsăreacţionaţi corespunzător, deexemplu:

B.Indicatorul“Service” C.Indicatorul“Robinetdeapăînchis” D.Indicatorul“Curăţaţipompa”

E. Selectorul de programe

F. Butonul“Start/Pauzã”

G. Butonul“Finalulciclului” H. Butonul“Centrifugare” I. Ecomonitor

J. Butonul“Reset”

Niveluldezgomotacustic:

Spălarea - 59 dB(A) / 1 pW Centrifugare - 1200 rpm 75 dB(A) / 1 pW

Program Tempera-

Mixte

40° 60°

40-60-95°C

30-40°C

rece

40-60°C

Bumbac

Sintetice

Delicate

Ţesături

Lână/

Spãlare

manual

Albe

Culori

deschise

Culori

Culori

închise

Rapid15’

Eco

Bumbac

40° 60°

Clătire +

Centrifugare

Evacuare

i: Opţional / Da : e necesară dozarea

Pentru o protecţie sporită a articolelor de îmbrăcăminte, viteza de centrifugare este limitată la aceste programe.

tură

40°C

30°C

-40°C

60°C

40°C

30°C

– –

Simboluri

întreţinere

Încăr-

cătură

max.

4.0

7.0

3.0

1.5

1.0

7.0

4.0

3.0

7.0

–

- Respectaţi recomandările producătorului de pe eticheta de întreţinere

Articolerezistente,puţinmurdaresaunormalmurdare,dinbumbac,in,fibre artificialeşidinamestecuri.Program eficient, cu durata de o oră. Aveţi grijă să

spălaţi doar rufe cu culori similare în aceeaşi încărcătură.

Articolenormalmurdaresaufoartemurdare:prosoape,lenjerieintimă,feţe demasăşicearşafurietc.,dinbumbacşiin.

Articolenormalmurdare:bluze,cămăşi,salopeteetc.dinpoliester(Diolen, Trevira),poliamidă(Perlon,Nylon)sauînamesteccubumbac.

Perdeleşiarticoledelicate,rochii,fuste,cămăşişibluze. Articoledeîmbrăcămintedinlână,etichetatedecompaniaWoolmark

marcatecuposibilitateaspălăriiînmaşinadespălat,precumşiţesăturidin mătase(Vărugămsărespectaţietichetacusimboluldeîngrijire!),in,lânăşi viscozămarcatecuetichetaspălaremanuală.

Articolenormalmurdaresaufoartemurdareşiarticolerezistentedin bumbacalb.Economisiţi energie selectând o temperatură de spălare mai mică şi

adăugând un produs de înălbire pe bază de oxigen, pe lângă detergentul dvs. Articolealbeşicuculoripastelate,dinţesăturidelicate.Program de spălare

delicat, pentru a evita ca rufele să capete culoarea gri sau gălbuie. Utilizaţi un detergent foarte puternic, dacă este necesar utilizaţi şi substanţe de scos petele sau înălbitori pe bază de oxigen. Nu utilizaţi detergenţi lichizi.

Articolenegreşideculoareînchisă,dinbumbac,amestecdebumbacşi poliester.Program special, pentru a reduce estomparea culorilor şi decolorarea

locală. Cu acest program, este de preferat să utilizaţi un detergent lichid special pentru articolele de culoare închisă.

Articolepurtatepuţin,dinbumbac,fibreartificialeşiamestecuricubumbac. Programdereîmprospătare.Utilizaţicantitateaceamaimicădedetergent recomandată.

Lenjeriedinbumbacmurdarăînmodnormal.La 40°C ºi 60°C pentru rufe

din bumbac de iarnă. Cel mai eficient program din punct de vedere a combinaţiei consumului de apă ºi energie pentru spălarea lenjeriei din bumbac. -Programul de referinţă pentru etichetă energetică a maşinii de spălat.

Programdeclătireşicentrifugareintensivă.

Este acelaşi cu ultima clătire şi centrifugarea finală de la programul “Bumbac”.

Programdecentrifugareintensivă.

Este acelaşi cu ciclul de centrifugare de la programul “Bumbac”.

Doarevacuare-fãrãcentrifugare.

Metodă alternativă pentru terminarea programului după “Oprire clătire”.

Tip de rufe/Note

Detergenţi şi aditivi Opţiuni selectabile

Pre-

Spălare

Balsam

Culori

spălare

–

– –

principală

de rufe

i i

Rapid Clean+ Pre-

15°

– – –

i i i i i i i i i i

i i

i i i

i i

– –

– – – – –

–

i i

–

– – – – –

– – –

– – – –

spălare

–

i i

Clătire

Uºor de

intensivă

cãlcat

Oprire clătire

i i i i i

– –

i i i

i i i i i

– –

–

i i i

–

i i i

– – – – – – – – – –

– – – – – – – – – – –

Whirlpool is a registered trademark of Whirlpool USA.

Finalul

Centri-

ciclului

fugare

centrifugare

i i

W10748545

Viteză

max. de

rpm

max.

1000

max.

1000

max.

–

Page 2

-tehnologiasenzoradapteazăapa,energiaşidurataprogramuluiladimensiuneaîncărcăturiiderufe.

DATEDESPRECONSUMURI

Program

Temperatură

(°C)

Mixte 40 4.0 48 0.50 1:00 -

Încărcătură

(kg)

Consum energetic în modul oprit 0.16 W / în modul pornit 0.16 W

Apă

(l)

Energie

(kWh)

fără “Rapid”

Durata aprox. a programului

(ore : minute)

fără “Rapid” cu “Rapid”

Bumbac 95 7.0 74** 2.20 2:30 Bumbac 60 7.0 54 1.19 2:20 1:35 Bumbac Sintetice

40 7.0 66 1.00 2:45 1:15 40 3.0 46 0.70 2:15 0:59

Delicate 30 1.5 60 0.40 0:46 -

Lână/ Spãlare manualã 40 1.0 45 0.55 0:40 -

Albe 60 7.0 68 1.20 2:35 -

Culori deschise 40 4.0 60 0.45 1:20 -

Culori închise 30 4.0 40 0.40 1:40 1:15

Rapid 15´ 30 3.0 25 0.15 0:15 -

Bumbac Bumbac

Bumbac

Valorile consumurilor au fost măsurate în condiţii normalizate, în conformitate cu Standardul IEC/EN 60 456. În mediul casnic, acestea pot varia în funcţie de presiunea de alimentare cu apă, temperatură, încărcătură şi tipul de spălare. Datele de consum prezentate au la bază o temperatură a apei de admisie de aproximativ 15°C prin valva de umplere la rece, precum şi valva de umplere la cald (dacă este disponibilă). Dacă maşina dumneavoastră are o valvă de umplere la rece, conectarea acestei valve la o sursă de apă caldă va reduce consumul de energie reducând durata de încălzire, în funcţie de temperatura apei la admisie. Consumul de apă şi energie se referă la setarea de bază a programelor, cu temperaturile şi încărcarea indicată în tabel; selectarea oricăror alte opţiuni, sau schimbarea vitezei de centrifugare schimbă şi datele de consum.

Durata programului poate să varieze faţă de valorile indicate mai sus, deoarece depinde de condiţiile de funcţionare aplicabile în momentul respectiv (consultaţi

şi “Ghidul de detectare a defecţiunilor” din Instrucţiunile de utilizare)

Conţinutul aproximativ de umiditate reziduală (%). După ﬁnalizarea programului şi centrifugarea cu viteza maxima selectabilă, în setarea programului de bază. * Program de referinţă pentru eticheta energetică. ** Pentru a reduce temperatura apei, se adaugă puţină apă rece la terminarea ciclului principal de spălare, înainte ca apa să ﬁe evacuată. *** Adaptare automată a duratei programului după detectarea încărcăturii.

60°

40°

* *

ÎNCĂRCAŢIRUFELE, ŞISELECTAŢIPROGRAMUL

Încărcaţi rufele, închideţi uşa şi rotiţi butonul de selectare la programul dorit; indicatorul ”Start/Pauză” clipeşte. Vitezaderotire prezentate pe afişaj pot fi modificate apăsând butonul ”Centrifugare”. Maşina dvs. de spălat rufe este proiectată astfel încât să economisească energie. După terminarea unui program, sau atunci când un program este selectat dar nu este pornit, maşina de spălat rufe se va opri automat după circa un sfert de oră. Pentru a porni din nou maşina de spălat, rotiţi selectorul de programe pe “O”, iar apoi din nou pe programul dorit

SELECTAŢITOATEOPŢIUNILEDORITE

În cazul în care combinaţia de program şi opţiuni suplimentare nu este posibilă, ledurile indicatoare se sting automat. Combinaţiile de opţiuni neadecvate vor fi anulate automat.

Butonul“Culori15°”

• Economiseşte energia utilizată pentru încălzirea apei menţinând în acelaşi timp un rezultat bun de spălare.

• La spălarea rufelor colorate păstrează culorile.

• Recomandat pentru haine puţin murdare, fără pete

• Asiguraţi-vă că detergentul dumneavoastră este potrivit pentru spălarea la temperaturi scăzute (15 sau 20°C).

• Nu se poate folosi pentru bumbac la 95 ° C.

Butonul“Rapid”

• Permite spălarea mai rapidă scurtând durata programului de spălare.

• Se recomandă numai pentru haine puţin murdare.

• Nu se poate folosi pentru bumbac la 95 ° C.

60 7.0 52 0.91 4:00 60 3.5 40 0.85 3:00 *** 40 3.5 40 0.65 3:00 *** -

ADĂUGAŢIDETERGENŢII

Butomul“Clean+”

• Alegeţi această opţiune dacă utilizaţi aditivi pentru îndepărtarea petelor (detergent praf, de pildă, “Vanish”) – aceasta va optimiza eficienţa aditivului pentru o mai bună spălare şi pentru îndepărtarea petelor.

• Utilizaţi sarcina maximă maşini.

• Adăugaţi o cantitate adecvată de aditivi pentru îndepărtarea petelor (detergent praf) în compartimentul pentru spălare, împreună cu detergentul (folosiţi numai detergent praf pentru această opţiune). Respectaţi instrucţiunile producătorului referitoare la dozaj!

• Poate prelungi programul cu pâna la 15 minute.

• Adecvat în utilizarea aditivilor pentru îndepărtarea petelor şi

a înălbitorilor pe bază de oxigen. Esteinterzisasefolosiclorsauperboraţi.

Butonul“Prespălare”

• Adaugă un ciclu de prespălare programului de spălare selectat; prelungeşte programul cu aproximativ 15 min.

• Recomandat pentru rufele foarte murdare (ex. cu nisip sau murdărie granulară).

• Nu utilizaţi detergenţi lichizi pentru spălarea principală dacă activaţi opţiunea “Prespălare”.

Butonul“Clătireintensivă”

• Se adaugă mai multă apă, iar ciclul de clătire este prelungit.

• Această opţiune este potrivită în special pentru zonele cu apă foarte dulce, pentru spălarea lenjeriei nou-născuţilor şi pentru a ajuta persoanele care suferă de alergii.

Butomul“Uşordecălcat”

• Reduce şifonarea prin creşterea cantităţii de apă şi a rotaţilor slabe.

Butonul“Oprireclãtire”

• Rufele rãmân în ultima apã de clãtire fãrã sã mai continue cu ciclul de centrifugare final pentru a împiedica mototolirea şi pentru a preveni schimbarea culorilor.

• Această funcþie este foarte utilã dacã doriþi sã amânaþi centrifugarea sau dacã doriþi sã evacuaþi doar apa.

• Programul de spălare se opreşte la „Oprire clătire“ atunci când „Oprire clătire“, simbolul clipeşte pe ecran, lumina ”Start/Pauză”, de asemenea, clipeşte.

Terminareaopþiunii“Oprireclãtire”:

• Apãsaþi butonul “Start/Pauzã”; programul se va termina

automat cu ciclul de centrifugare finală al programului de spălare în curs.

• Dacã nu doriþi sã centrifugaþi rufele, rotiþi butonul selector de programe pe poziþia “Evacuare” şi apãsaþi butonul “Start/Pauzã”.

Butomul“Centrifugare”

• Fiecare program are o vitezã automatã maximã de

centrifugare predeterminatã.

• Apãsaþi pe buton pentru a fixa o altã vitezã de centrifugare.

• Dacã este selectatã viteza de centrifugare “0”,

centrifugarea finalã este anulatã, dar nu centrifugãrile intermediare pe durata clãtirii. Se evacueazã doar apa.

SETAREAFINALULCICLULUI

Cu această funcţie puteţi seta finalizarea programului în timp util: apăsaţi tasta pentru a selecta timpul când trebuie să se termine programul. Această funcţie vă permite să aveţi rufele spălate într-un anumit moment şi de exemplu să puteţi utiliza energia de noapte care este mai avantajoasă. Nu utilizaþi detergenþi lichizi în cazul activãrii funcþiei “Finalul ciclului”.

• Timpul “Finalul ciclului”, poate fi selectat între orele (de la 1 până la 24). După apăsarea tastei se afişează cel mai scurt timp posibil, ţinând tasta apăsată se vor afişa toate timpurile setării. Apăsând tasta până la afişarea valori “0:00” se vor anula opţiunile de setare.

• Dacă alegeţi timpul dorit pentru terminarea ciclului, apăsaţi “Start/Pauză” - timpul stabilit începe să treacă.

• În timpul trecerii acestui timp puteţi regla setarea programului (selecta sau anula opţiunile, schimbarea vitezii de centrifugare, etc.). Dacă reglările vor prelungi durata programului, încât timpul este mai lung precum era iniţial stabilit pentru terminarea ciclului, programul va începe să treacă de îndată.

• Uneori se poate finaliza programul înainte de sfârşitul ciclului de timp stabilit (de exemplu la o cantitate mică de rufe). În acest caz, maşina de spălat va centrifuga (ventila) rufele în interval regulat, până când nu va trece finalizarea ciclului selectat. În timpul centrifugării, apare pe display simbolul. Centrifugarea poate fi oprită în orice moment prin apăsarea tastei sau rotirea selectorului de programe, simbolul va fi anulat, iar displayul va semnaliza blocarea uşii pentru aprox. 1 minut.

ECOMONITOR

Funcţia „Eco Monitor“ oferă informaţii cu privire la consumul de energie în programele presetate pe care le-aţi ales. Dacă alegeţi orice program, se activează funcţia „Eco monitor“. Indicatorul de pe partea stângă arată că funcţia „Eco monitor“ este activată. Patru indicatori care se află lângă ea, arată nivelul de consum: cu căt este mai mic consumul de energie setat prin programul stabilit cu atăt mai puţin se aprind indicatorii. Aceasta depinde de programul selectat, de temperatură şi opţiuni, precum şi cantitatea rufelor spălate. Din acest motiv, nivelul consumului de energie estimat se poate adapta cantităţii rufelor spălate.

INDICATORUL“UŞĂDESCHISĂ”

Înainte de începerea şi după terminarea unui program, ledul se aprinde şi indică faptul că uşa poate fi deschisă. Atâta timp cât un program de spălare funcţionează, uşa rămâne blocată şi nu trebuie forţată sub nicio formă. În cazul în care trebuie să o deschideţi de urgenţă în timpul unui program în desfăşurare, consultaţi “Resetarea unui program în curs de desfăşurare, înainte de terminare”.

PORNIREAPROGRAMULUI

Deschideţi robinetul şi apăsaţi pe butonul “Start/Pauză” . Ledul indicator de lângă butonul “Start/Pauză” se aprinde. Atunci când sarcina este detectat rufe sau durata programului este actualizat, pe display apare o animaţie.

INDICATOARELEDEDEFECŢIUNE

În cazul in care apar erori sau neregularităţi, consultaţi ”Ghidul de Depanare” din Instrucţiunile de Utilizare.

“Robinetdeapăînchis”: nu este apă la admisie, sau

aceasta este insuficientă ”Service”: eroare sau funcţionarea incorectă a unei

componente electrice “Curăţaţipompa”: apa reziduală nu este scoasă. Vitezadecentrifugaredinafişajclipeşte: dezechilibru în

timpul centrifugării.

TERMINAREAPROGRAMULUI

Indicatorul „Uşă deschisă” se aprinde, şi afişajul arată “End” (Final). După aproximativ un sfert de oră maşina de spălat se va închide complet pentru a economisii energie.

1. Rotiţi butonul selector de programe pe poziţia “O”.

2. Închideţi robinetul de apă.

3. Deschideţi uşa şi descărcaţi maşina.

4. Lăsaţi uşa întredeschisă pentru a permite tamburului să se usuce.

SCHIMBAREAPROGRAMULUIŞI/SAUA OPŢIUNILORDUPĂPORNIREAPROGRAMULUI

1. Apăsaţi pe butonul “Start/Pauză” pentru a întrerupe programul. Indicatorul luminos clipeşte.

2. Selectaţi noul program, temperatura, toate opţiunile şi o altă viteză de centrifugare, dacă doriţi.

3. Apăsaţi butonul “Start/Pauză” din nou. Noul program continuă din acelaşi punct în care programul precedent a fost întrerupt. Nu adăugaţi detergent pentru acest program

RESETAREAUNUIPROGRAMÎNCURSDE DESFĂŞURARE,ÎNAINTEDETERMINARE

Butonul “Reset” anulează un program înainte de terminare.

• Apăsaţi şi ţineţi apăsat butonul “Reset” timp de câteva secunde; pe afişaj apare o animaţie. Apa este evacuată; este posibil să mai dureze puţin până când veţi putea deschide uşa.

Whirlpool is a registered trademark of Whirlpool USA.

W10748545
