Whirlpool AWM 8103/1, AWM 8123 PL, SILVER 2001, AWM 8140, KING SIZE 1000 INSTRUCTION FOR USE [de]
...
BEDIENUNGSANLEITUNG
VOR INBETRIEBNAHME DES GERÄTES
ERSTER WASCHGANG
ALLGEMEINE HINWEISE UND RATSCHLÄGE
BESCHREIBUNG DER WASCHMASCHINE
KINDERSICHERUNG
WASCHMITTEL UND WASCHHILFSMITTEL
WASCHPROGRAMME
HERAUSNEHMEN DER FREMDKÖRPERFALLE
RESTWASSERENTLEERUNG
REINIGUNG UND PFLEGE
ERST EINMAL SELBST PRÜFEN
KUNDENDIENST
TRANSPORT/UMZUG
AUFSTELLUNG
VOR INBETRIEBNAHME DES GERÄTES
1.Auspacken und Überprüfen
Nach dem Auspacken prüfen, ob die
•
Waschmaschine beschädigt ist. Im Zweifelsfall
die Waschmaschine nicht in Betrieb nehmen.
Wenden Sie sich an den Kundendienst oder den
örtlichen Fachhändler.
Das Verpackungsmaterial (Plastikbeutel;
•
Polystyrol usw.) außerhalb der Reichweite von
Kindern aufbewahren, da es eine mögliche
Gefahrenquelle darstellen kann.
2.Transportsicherung entfernen
Das Gerät ist mit einer Transportsicherung
•
ausgerüstet, um Schäden im Inneren des Gerätes
während des Transportes zu verhindern.
Inbetriebnahme des Gerätes muss die
Transportsicherung unbedingt entfernt
werden
Transportsicherung entfernen”).
(siehe “Aufstellung/
Vor
3.Waschmaschine aufstellen
Die Schutzfolie vom Bedienfeld abziehen.
•
Verschieben Sie das Gerät, ohne es an der
•
Arbeitsplatte anzuheben.
Das Gerät auf einem ebenen und stabilen
•
Fußboden, möglichst in einer Ecke des Raumes,
aufstellen.
Die Füße einstellen, um sicher zu stellen, dass
•
das Gerät fest auf dem Boden und waagrecht
steht (siehe “Aufstellung/Einstellen der Füße”).

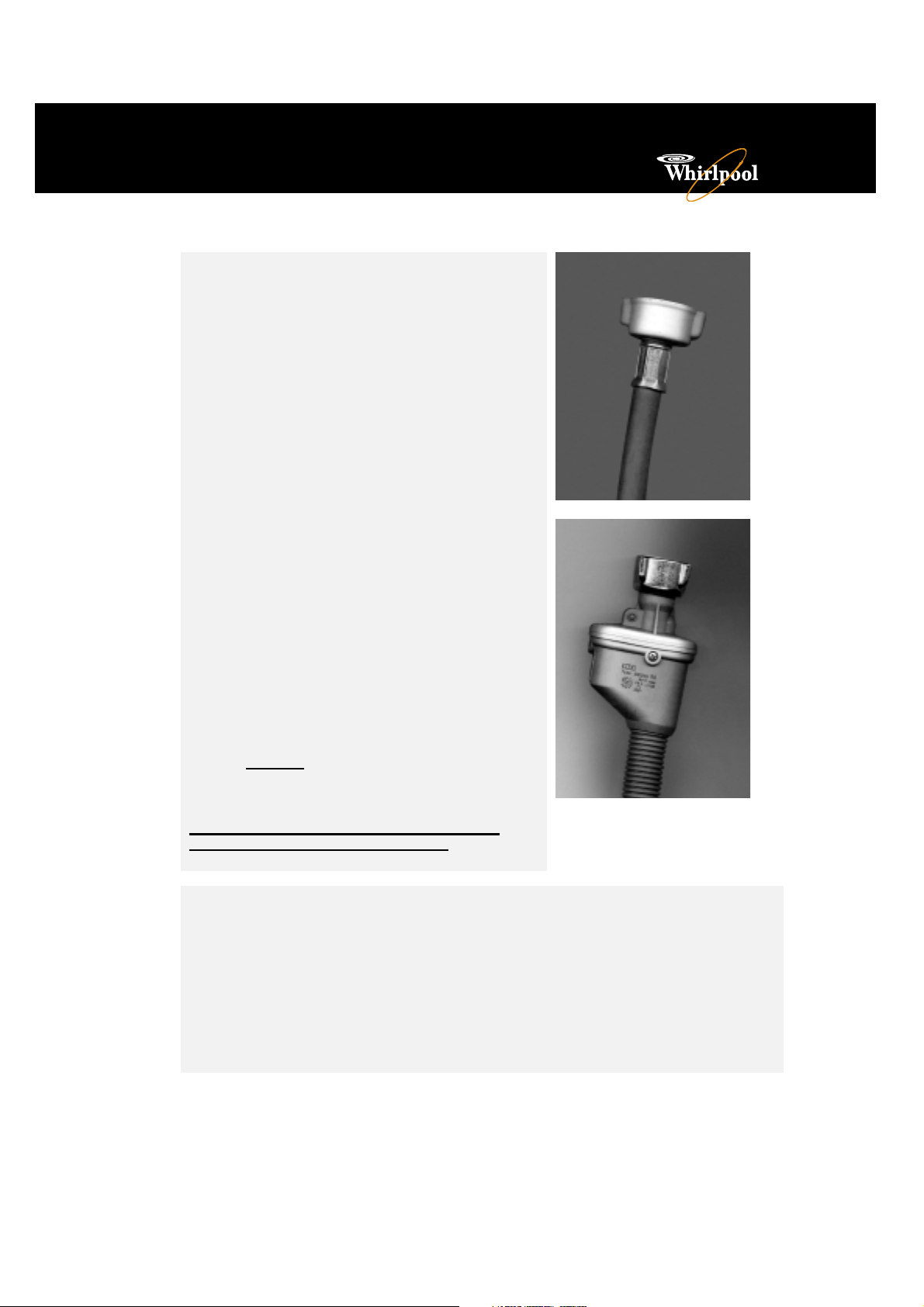

4.Wasserzulauf
Schließen Sie den Wasserzulaufschlauch unter
•
Beachtung der Vorschriften des örtlichen
Wasserwerks an (siehe “Aufstellung/
Zulaufschlauch anschließen”).
Wasserzulauf: Nur Kaltwasser
•
Wasserhahn:3/4” Schlauchverschraubung
•
Wasserdruck (Fließdruck): 100-1000 kPa
•
(1-10 bar).
5.Wasserablauf
Ablaufschlauch entweder am Siphon montieren
•
oder mit dem Krümmer über den Rand eines Waschoder Spülbeckens einhängen (siehe “Aufstellung/
Wasserablaufschlauch anschließen”).
Ist die Waschmaschine an ein eingebautes
•
Abpumpsystem angeschlossen, prüfen Sie, ob
letzteres mit einem Lüftungsloch ausgestattet ist,
um ein gleichzeitiges Zulaufen und Abpumpen von
Wasser (Siphon-Effekt) zu vermeiden.
6.Elektrische Anschlüsse
Alle elektrischen Anschlüsse müssen von einem
•
Fachmann und unter Beachtung der
Herstellervorschriften sowie der örtlichen
Sicherheitsvorschriften ausgeführt werden.
Angaben über Spannung, Leistungsaufnahme
•
und Absicherung befinden sich auf der
Türinnenseite.
Der Anschluss darf nur über eine
•
vorschriftsmäßig installierte und geerdete
Schutzkontakt-Steckdose erfolgen. Die Erdung
ist gesetzlich vorgeschrieben. Der Hersteller
lehnt jede Verantwortung für eventuelle Schäden
an Personen, Haustieren oder Sachen ab, die
infolge Nichtbeachtung der o.g. Vorschriften
entstehen.
Keine Verlängerungskabel oder Mehrfachstecker
•
verwenden.
Vor jeder Wartungsarbeit den Netzstecker ziehen
•
oder die Stromversorgung abschalten.
Der Zugriff zum Netzstecker oder zur Netztrennung
•
über einen zweipoligen Schalter muss nach
Installation jederzeit gewährleistet sein.
Die Waschmaschine nicht in Betrieb nehmen,
•
wenn sie während des Transportes beschädigt
wurde. Den Kundendienst verständigen.
Austausch des Netzkabels nur durch den
•
Kundendienst.
Die Waschmaschine nur im Haushalt und für den
•
angegebenen Zweck verwenden.
Mindest-Gehäuseabmessungen:
Breite: 600 mm
Höhe: 825 mm
Tiefe: 600 mm
Home
Appliances
ERSTER WASCHGANG
Es wird empfohlen, den ersten Waschgang ohne Wäsche durchzuführen. Dadurch werden eventuelle
Prüfwasserreste vom Testlauf beim Hersteller ausgespült.
Wasserhahn öffnen.
1.
Einfülltür schließen.
2.
Geben Sie eine kleine Menge Waschmittel (ca. 30 ml) in die Waschmittelkammer .
3.
Wählen Sie ein kurzes Waschprogramm (siehe Programmübersicht).
4.
Die
5.
“Start/Pause”
-Taste drücken.
ALLGEMEINE HINWEISE UND RATSCHLÄGE
1.Verpackung
Die Verpackung ist zu 100% wiederverwertbar
•
und ist mit dem Recycling-Symbol
gekennzeichnet. Halten Sie sich an die jeweils
geltenden örtlichen Verordnungen hinsichtlich
der Entsorgung des Verpackungsmaterials.
2.Entsorgung von Verpackung und alten
Geräten
Die Waschmaschine besteht aus
•
wiederverwertbaren Materialien. Die
Waschmaschine muss gemäß den örtlichen
Vorschriften entsorgt werden.
Vor dem Verschrotten das Netzkabel
•
durchschneiden, um die Waschmaschine
unbrauchbar zu machen.
Vor dem Verschrotten alle
•
Waschmittelrückstände aus dem Gerät
entfernen.
3.Kindersicherung
Gestatten Sie Kindern nicht, mit der
•
Waschmaschine zu spielen oder in die Trommel
zu steigen.
4.Allgemeine Empfehlungen
Das Gerät nie unnötig eingeschaltet lassen.
•
Wasserhahn schließen.
Vor jeder Reinigungs- und Wartungsarbeit den
•
Netzstecker ziehen oder die Stromversorgung
abschalten.
Die Waschmaschine außen mit einem
•
Neutralreiniger und einem feuchten Tuch
reinigen.
Kein Scheuerpulver verwenden.
•
Einfülltür niemals mit Gewalt öffnen.
•
Falls erforderlich, kann das Netzkabel mit einem
•
vom Kundendienst erhaltenen gleichartigen
Kabel ersetzt werden. Die Netzanschlussleitung
darf nur vom Fachmann ersetzt werden.
5.EG-Konformitätserklärung
Diese Waschmaschine wurde in Entsprechung der
•
Sicherheitsbestimmungen der EG-Richtlinie
93/68/EWG entworfen, gebaut und vertrieben.
BESCHREIBUNG DER WASCHMASCHINE
Arbeitsplatte
1.
Bedienfeld
2.
Waschmittelkasten
3.
Service-Aufkleber
4.
(Türinnenseite)
Einfülltür
5.
Türgriff
6.
Innenliegende Öffnungstaste
•
drücken und Tür aufziehen.
Mit leichtem Schwung schließen
•
(Tür rastet hörbar ein).
Kindersicherung
7.
(Türinnenseite)
Fremdkörperfalle (hinter der
8.
Abdeckung)
Blende
9.
Einstellbare Füße
10.
3
9
10
1
2
4
5
6
7
8
KINDERSICHERUNG
Zur Sicherung gegen unbefugte Benutzung
Kunststoffschraube an der Türinnenseite mit der dicken,
gerundeten Ecke des farbigen Einsatzes aus dem
Waschmittelkasten oder mit einer Münze drehen.
Schlitz senkrecht: Einfülltür kann nicht mehr einrasten.
•
Schlitz waagrecht: Einfülltür kann wieder geschlossen
•
werden.
WASCHMITTEL UND WASCHHILFSMITTEL
B
Waschmittel und Waschhilfsmittel einfüllen
Waschmittelkasten ganz herausziehen.
1.
Waschmittel einfüllen:
2.
Programm mit Vor- und Hauptwäsche.
•
Programme ohne Vorwäsche, nur Hauptwäsche
•
Bei Benutzung von Flüssigwaschmitteln den farbigen
Einsatz aus dem Waschmittelkasten nehmen und in
die Kammer einsetzen.
Die Skala auf dem Einsatz erleichtert die Dosierung.
Weichspüler und Pflegemittel höchstens bis
•
zur Kennzeichnung “100 ml” (Vier-Kammer-Modell “A”)
oder zur Kennzeichnung “MAX”
(Drei-Kammer-Modell “B”) einfüllen.
Chlorbleiche höchstens bis zur Kennzeichnung “MAX”
•
(Vier-Kammer-Modell “A”) einfüllen.
Fleckensalz
•
Enthärter (Wasserhärtebereich 4)
•
Aufgelöste Stärke. Hier das Programm “Spülen und
•
Schleudern” wählen. Um nach dem Einfüllen der Stärke
die Kammer auszuspülen ca. 1 Liter Wasser nachgießen.
Waschmittelkasten bis zum Anschlag einschieben.
3.
Home
Appliances
A
Hinweise:
Wasch- und Waschhilfsmittel an einem trockenen Ort, außerhalb der Reichweite von Kindern
•
aufbewahren.
Wenn Sie Entkalkungsmittel, Bleich- oder Färbemittel verwenden, achten Sie darauf, dass diese für
•
Waschmaschinen geeignet sind. Entkalkungsmittel können Produkte enthalten, die Teile der
Waschmaschine angreifen.
Benutzen Sie im Gerät keine Lösungsmittel (z.B. Terpentin, Waschbenzin).
•
Keine mit Lösungsmitteln oder brennbaren Flüssigkeiten behandelten Textilien in der Waschmaschine
waschen.
Bei Programmen mit Vorwäsche können Flüssigwaschmittel für die Vorwäsche verwendet werden.
•
Für die Hauptwäsche dann nur ein Pulverwaschmittel dosieren .
Weichspülerkonzentrate bis zur Kennzeichnung “MAX” im Waschmittelkasten mit Wasser verdünnen.
•
Benutzen Sie zur Vermeidung von Einspülproblemen bei der Verwendung hochkonzentrierter Pulver-
•
und Flüssigwaschmittel handelsübliche Dosierhilfen und dosieren Sie direkt in die Trommel.
WASCHPROGRAMME
Programm wählen:
Netzstecker einstecken.
1.
Wasserhahn öffnen.
2.
Den
3.
Programmwahlschalter
Je nach Modell kann die empfohlene Temperatur durch das Drücken der Tasten “+” oder “-” verändert
4.
werden.
Wählen Sie die
5.
Die Anzeige leuchtet auf.
Durch
nochmaliges Drücken
Die
6.
“Start/Pause”
Die Anzeigelampe leuchtet auf und die Programmdauer wird an der Digitalanzeige (falls vorhanden)
angezeigt.
Die Anzeigelampe zeigt die im Programm erreichte Phase an. Nach dem Programmstart bewegt sich die
Ablaufanzeige von rechts nach links durch die Programme Waschen, Spülen, Schleudern.
Sobald eine Phase beendet ist, erlischt die entsprechende Anzeigelampe.
Zusatzfunktionen
-Taste drücken.
auf das gewünschte Programm stellen.
(falls gewünscht) und drücken Sie die entsprechende Taste.
der Taste kann die Zusatzfunktion wieder ausgeschaltet werden.
Startvorwahl
Wählen Sie das Programm und die Temperatur, die Zusatzfunktionen und die Schleuderdrehzahl.
Wenn Sie die Taste “Startvorwahl” drücken, leuchtet die entsprechende Anzeige auf. Die Taste
“Startvorwahl” wiederholt drücken, bis die gewünschte Stundenzahl erreicht ist. Ist die maximale
Stundenzahl für die Startvorwahl erreicht, so bewirkt ein erneutes Drücken den Neubeginn von Null an.
Drücken Sie die
gewünschten Zeit.
Korrektur der Startvorwahl
Die Stundenzahl der Startvorwahl kann auch nach dem Drücken der
werden: Drücken Sie erneut die
die eingestellte Stundenzahl abgelaufen ist, wird das gewählte Programm gestartet und die verbleibende
Programmlaufzeit angezeigt.
Startvorwahl löschen
Drehen Sie den Programmwahlschalter auf die Position “O” (siehe Programmübersicht).
Wählen Sie das gewünschte Programm sowie die gewünschten Zusatzfunktionen.
Die Programmdauer wird angezeigt und das Lämpchen der
Drücken Sie die
Wurde eine Startvorwahl vorgenommen, so ist bei der Verwendung von Flüssigwaschmitteln eine
NB:
Dosierhilfe zu benutzen und direkt in die Trommel zu geben.
(falls vorhanden)
“Start/Pause”
“Start/Pause”
-Taste, um das Programm zu starten. Das Programm startet dann zur
“Start/Pause”
-Taste, um das Programm sofort zu starten.
“Start/Pause”
-Taste, bis die gewünschte Stundenzahl erreicht ist. Sobald
“Start/Pause”
-Taste leuchtet.
-Taste korrigiert
Türverriegelung
Nach dem Programmstart ist die Einfülltür automatisch bis zum Programmende verriegelt.
Die “Türfreigabe”-Anzeige leuchtet vor dem Start und nach dem Programmende.
Wenn der Programmwahlschalter auf die Position “” gestellt oder die elektrische Versorgung
unterbrochen wird, dann kann die Einfülltür nach ca. einer Minute geöffnet werden.
In diesem Fall die Tür nicht öffnen, da das Wasser heiß sein kann.
Home
Appliances
Programmende
Das Programmende wird dadurch angezeigt, dass:
die “Türfreigabe”-Anzeige aufleuchtet und die Restzeitanzeige (falls vorhanden) “0:00” anzeigt.
•
alle Programmablaufanzeigen erloschen sind.
•
Wasserhahn schließen.
1.
Warten Sie, bis die Türverriegelung die Tür freigibt (ca. 1 Minute).
2.
Tür öffnen und Wäsche entnehmen.
3.
Tür nicht vollständig schließen, damit die Trommel trocknen kann.
NB:
Programme und Zusatzfunktionen umwählen
Die
1.
“Start/Pause”
Neues Programm, Zusatzfunktionen und Schleuderdrehzahl wählen.
2.
Die
3.
“Start/Pause”
fortgesetzt, in dem das laufende Programm unterbrochen wurde.
Für dieses Programm kein Waschmittel mehr zugeben.
-Taste drücken. Die
“Start/Pause”
-Taste leuchtet auf.
-Taste drücken. Das neue Programm wird in demselben Programmabschnitt
Programm unterbrechen / Pause
Soll das laufende Programm für eine gewisse Zeit unterbrochen und zu einem späteren Zeitpunkt
fortgesetzt werden:
Die
1.
“Start/Pause”
Nach der gewünschten Pause die
2.
-Taste drücken. Die Anzeige leuchtet auf.
“Start/Pause”
-Taste erneut drücken.
Programm löschen
Soll das laufende Programm vorzeitig beendet und gelöscht werden, muss vor dem Öffnen der Einfülltür
das Wasser abgepumpt werden:
Den Programmwahlschalter auf das Programm
1.
Die Anzeige über der
“Start/Pause”
-Taste leuchtet auf. Die Schleuderdrehzahl zeigt “0” und die
Restzeitanzeige “0:02” Minuten an.
Die
2.
“Start/Pause”
-Taste drücken, um das Programm
“Abpumpen”
stellen.
“Abpumpen”
zu starten.
HERAUSNEHMEN DER FREMDKÖRPERFALLE
Gerät ausschalten und Netzstecker ziehen.
1.
Den farbigen Einsatz aus dem Waschmittelkasten
2.
entnehmen und damit die Abdeckung der
Fremdkörperfalle öffnen.
Behälter unterstellen.
3.
Fremdkörperfalle ganz langsam gegen den
4.
Uhrzeigersinn bis zur senkrechten Stellung des Griffs
lösen, aber nicht herausdrehen.
Warten, bis das Wasser abgelaufen ist.
5.
Erst jetzt Fremdkörperfalle ganz herausdrehen und
6.
entnehmen.
Fremdkörper entfernen.
7.
Prüfen, ob sich der Pumpenflügel wieder bewegen
8.
lässt.
Fremdkörperfalle wieder einführen und im
9.
Uhrzeigersinn bis zum Anschlag einschrauben
(waagerechte Stellung des Griffs).
Abdeckung schließen.
10.
0,5 Liter Wasser in den Waschmittelkasten gießen, um
11.
das Öko-System zu reaktivieren.
Netzstecker wieder einstecken.
12.
Programm wählen und starten.
13.
Die Fremdkörperfalle regelmäßig, mindestens zwei- bis
dreimal im Jahr, kontrollieren bzw. reinigen:
Wenn das Gerät nicht ordnungsgemäß abpumpt oder
•
nicht schleudert.
Wenn die Pumpe durch Fremdkörper (Knöpfe, Münzen,
•
Sicherheitsnadeln,...) verstopft ist.
WICHTIG: Vor der Entleerung darauf achten, dass die
Waschlauge abgekühlt ist.
RESTWASSERENTLEERUNG
Restwasser entleeren wie im Kapitel “Herausnehmen der Fremdkörperfalle” (Punkte 1 bis 8)
•
beschrieben.
Um das Restwasser zu entfernen, das Gerät nach vorne kippen und dann gemäß Punkte 9 und 10 des
•
vorherigen Abschnitts fortfahren.
Wann sollte das Restwasser entfernt werden?
Zum Transport der Maschine (Umzug).
•
In einem frostgefährdeten Raum. Es empfiehlt sich hier, nach jedem Waschen die Maschine zu
•
entleeren.
REINIGUNG UND PFLEGE
Home
Appliances
Gehäuse und Bedienfeld
Mit handelsüblichen Haushaltsreinigern pflegen
•
(keine Scheuerpulver oder Lösungsmittel
verwenden).
Mit weichem Tuch trockenreiben.
•
Waschmittelkasten
Entriegelungshebel in der Vorwaschkammer nach unten
1.
drücken und den Kasten herausziehen.
Die Einsätze aus der Weichspülkammer, den Einsatz für
2.
Flüssigwaschmittel und den Saugheber aus der Kammer
für Chlorbleiche (falls vorhanden - Vier-Kammer-Modell
” herausnehmen).
“A
Unter fließendem Wasser reinigen.
3.
Den Saugheber und den Einsatz für Flüssigwaschmittel
4.
wieder einsetzen. Den Waschmittelkasten in das Gerät
einschieben.
Türdichtung
Gelegentlich mit feuchtem Tuch abreiben.
•
Die Falte regelmäßig auf Fremdkörper
•
kontrollieren.
Fremdkörperfalle
Die Fremdkörperfalle regelmäßig, mindestens
•
zwei- bis dreimal im Jahr, kontrollieren bzw.
reinigen (siehe “Herausnehmen der
Fremdkörperfalle”).
A
Siebe im Wasseranschluss von Zeit zu Zeit
A
B
kontrollieren und reinigen.
Für Geräte mit einem geraden Zulaufschlauch “A”
Wasserhahn schließen.
1.
Zulaufschlauch vom Wasserhahn abschrauben.
2.
Innenliegendes Sieb reinigen.
3.
Zulaufschlauch wieder an den Wasserhahn anschrauben.
4.
Zulaufschlauch von der Waschmaschine abschrauben.
5.
Sieb mit Kombizange aus Waschmaschinenanschluss
6.
herausziehen und reinigen.
Sieb einsetzen und Zulaufschlauch wieder anschrauben.
7.
Wasserhahn öffnen und
8.
prüfen.
Anschlüsse auf Dichtheit
Für Geräte mit einem Wasserstoppschlauch “B”
Wasserhahn schließen.
1.
Wasserstoppschlauch vom Wasserhahn abschrauben.
2.
Sieb reinigen.
3.
Wasserstoppschlauch wieder an den Wasserhahn
4.
anschrauben.
Wasserhahn öffnen und
5.
Anschluss auf Dichtheit prüfen.
ERST EINMAL SELBST PRÜFEN
Home
Appliances
Dieses Gerät ist mit automatischen
Sicherheitsfunktionen ausgestattet, die Störungen
frühzeitig erkennen und angemessen reagieren.
Diese Störungen sind häufig so geringfügig, dass
sie innerhalb von wenigen Minuten behoben
werden können:
Das Gerät startet nicht; kein Lämpchen
leuchtet auf.
Prüfen Sie, ob:
der Netzstecker in der Steckdose steckt;
•
die Steckdose funktionsfähig ist
•
(mit einer Tischlampe o.ä. prüfen);
ein Programm gewählt wurde.
•
Gerät startet nicht, aber das
“Start/Pause”-Lämpchen leuchtet.
Prüfen Sie, ob:
die Einfülltür richtig geschlossen ist
•
(Kindersicherung);
ein Programm gewählt wurde und das Programm
•
gestartet wurde;
der Wasserhahn geöffnet ist. Ist dies nicht der
•
Fall, Wasserhahn öffnen und die
Taste drücken.
“Start/Pause”
Gerät bleibt mitten im Programm stehen.
Prüfen Sie, ob:
das
•
“Spülstopp”
Zusatzfunktion durch erneutes Drücken der Taste
beenden;
ein anderes Programm gewählt wurde.
•
Wählen Sie erneut das gewünschte Programm
und drücken Sie die
•“Start/Pause”
Die
“Start/Pause”
das Sicherheitssystem des Gerätes aktiviert
•
wurde (siehe Tabelle der Fehlerbeschreibungen).
-Lämpchen leuchtet. Diese
“Start/Pause”
-Lämpchen leuchtet.
-Taste drücken;
-Taste;
Wasch- und Waschhilfsmittel werden nicht
richtig eingespült.
Prüfen Sie, ob:
der Saugheber richtig sitzt und sauber ist
•
(siehe “Reinigung und Pflege”);
genug Wasser zuläuft. Die Siebe zwischen dem
•
Zulaufschlauch und dem Wasseranschluss
könnten verstopft sein (siehe “Reinigung und
Pflege”).
Das Gerät steht während des Schleuderns
nicht ruhig. Prüfen Sie, ob:
das Gerät waagerecht und gleichmäßig auf allen
•
vier Füßen steht (siehe “Aufstellung”);
die Transportsicherung entfernt wurde. Vor
•
Inbetriebnahme des Gerätes muss die
Transportsicherung unbedingt entfernt werden
(siehe “Aufstellung”).
Die Wäsche ist am Programmende nicht
ausgeschleudert:
Das Gerät verfügt über ein Unwuchterkennungsund -korrektursystem. Bei einzelnen schweren
Wäschestücken (Badevorleger, Bademantel) kann
-
dieses System zum Schutze des Gerätes die
Schleuderdrehzahl automatisch reduzieren oder
sogar das Schleudern ganz abbrechen, wenn auch
nach mehrmaligem Schleuderanlauf die
auftretende Unwucht zu groß ist.
Ist die Wäsche nach dem Programmende noch
•
nass, eventuell weitere Wäschestücke
hinzufügen und noch einmal ein
Schleuderprogramm starten.
Übermäßige Schaumbildung kann das
•
Schleudern verhindern. Auf richtige
Waschmitteldosierung achten.
Kein Wasser oder zu geringer Wasserdruck:
Das Gerät verfügt über einen
•
Sicherheitsschlauch. Wurde das Sicherheitsventil
durch einen Defekt im Schlauch ausgelöst, dann
ist die rote Anzeige im Kontrollfenster sichtbar.
In diesem Fall den Sicherheitsschlauch durch
einen neuen ersetzen.
Was ist zu tun, wenn das Sicherheitssystem der Waschmaschine eine Störung erkennt?
Das Programm wird abgebrochen und verschiedene Anzeigen weisen auf die Störung hin.
Fehlerbeschreibungstabelle
Kleine Lampe leuchtet auf Digitalanzeige Fehlerbeschreibung
“Wasserhahn” “FH”“Störung im Wasserzulauf”
- “FP”“Störung beim Abpumpen”
-von “F4” bis “F15”
“Wasserstopp”“FA”“Störung Wasserstopp”
“Störung an einem
elektrischen Bauteil”
a. Störung im Wasserzulauf (keine oder nicht
ausreichende Wasserversorgung)
Die “Wasserhahn”-Anzeige leuchtet oder die
Digitalanzeige zeigt “FH” an. Gerät ausschalten,
indem Sie den Programmwahlschalter auf die
Position “” stellen und Netzstecker ziehen.
Prüfen Sie, ob:
• Der Wasserhahn geöffnet ist und der
Wasserdruck ausreicht.
• Der Wasserzulaufschlauch geknickt ist.
• Die Siebe zwischen dem Zulaufschlauch und dem
Wasseranschluss verstopft sind (siehe
“Reinigung und Pflege” / “Siebe im
Wasseranschluss”).
• Der Wasserzulaufschlauch eingefroren ist.
Netzstecker einstecken.
Wählen Sie erneut das gewünschte Programm
und drücken Sie die “Start/Pause”-Taste, um
das Programm fortzusetzen (kein weiteres
Waschmittel hinzufügen).
b.Störung beim Abpumpen
Die Digitalanzeige zeigt “FP” an. Gerät
ausschalten, indem Sie den
Programmwahlschalter auf die Position “”
stellen und Netzstecker ziehen. Prüfen Sie, ob:
• Der Ablaufschlauch richtig geknickt ist
(siehe “Aufstellung”).
• Die Pumpe / Fremdkörperfalle blockiert ist (siehe
“Herausnehmen der Fremdkörperfalle/
Restwasserentleerung”).
WICHTIG: Vor der Entleerung darauf achten,
dass die Waschlauge abgekühlt ist.
• Das Wasser im Ablaufschlauch eingefroren ist.
Netzstecker einstecken.
Wählen Sie erneut das gewünschte Programm
und drücken Sie die “Start/Pause”-Taste
(kein weiteres Waschmittel zugeben).
Sollte die Störung erneut auftreten, setzen Sie
sich bitte mit dem Kundendienst in Verbindung
(siehe “Kundendienst”).
c. Störung an einem elektrischen Bauteil
Die Digitalanzeige zeigt “F4” bis “F15” an.
•Gerät ausschalten. Ein Programm wählen und
die “Start/Pause”-Taste drücken.
Das Programm wird fortgesetzt.
•Sollte die Störung erneut auftreten, setzen
Sie sich bitte mit dem Kundendienst in
Verbindung (siehe “Kundendienst”).
d.Störung “Wasserstop” (falls vorhanden)
Ein akustisches Signal ertönt. Das Lämpchen der
Wasserstopp-Anzeige leuchtet. Die
Digitalanzeige zeigt “FA” an und die Pumpe
läuft. Den Programmwahlschalter auf “”
stellen, Netzstecker ziehen und den Wasserhahn
schließen.
Die “Wasserstopp”-Funktion kann ausgelöst
werden durch:
1.Ein Überschäumen.
2.Eine Undichtheit im Zulaufschlauch oder im
Gerät.
Kippen Sie das Gerät vorsichtig nach vorne, um
das angesammelte Wasser aus dem Geräteboden
ablaufen zu lassen.
Danach:
1.Netzstecker wieder einstecken,
2.Wasserhahn öffnen (sollte sofort wieder Wasser
in die Waschmaschine einlaufen, ohne dass das
Gerät gestartet wurde, liegt eine Störung vor
schließen Sie den Wasserhahn und
benachrichtigen Sie den Kundendienst),
3.Wählen Sie erneut das gewünschte Programm
und drücken Sie die “Start/Pause”-Taste (kein
weiteres Waschmittel zugeben). Das Programm
wird fortgesetzt.
Falls der Fehler erneut auftritt, verständigen Sie
den Kundendienst und beschreiben Sie den
Fehler so genau wie möglich (siehe
“Kundendienst”).
KUNDENDIENST
Bevor Sie den Kundendienst rufen:
1.Erst prüfen, ob Sie die Störung selbst beheben
können (siehe “Erst einmal selbst prüfen”).
2.Programmstart wiederholen, um zu sehen, ob
sich die Störung von selbst gegeben hat.
3.Falls das Gerät dann immer noch nicht richtig
funktioniert, rufen Sie den Kundendienst.
Nennen Sie:
• Art der Störung.
• Das Gerätemodell.
• Service-Nummer (Zahl hinter dem Wort SERVICE).
Der Serviceaufkleber befindet sich auf der
Türinnenseite.
• Ihre vollständige Adresse.
• Ihre Telefonnummer mit Vorwahl. Die
Rufnummern und Adressen des Kundendienstes
finden Sie im Garantieheft oder wenden Sie sich
an den Fachhandel.
Home
TRANSPORT/UMZUG
Beim Transport das Gerät niemals an der Arbeitsplatte anheben.
Netzstecker ziehen.
1.
Wasserhahn schließen.
2.
Zu- und Ablaufschlauch vom Hausanschluss lösen.
3.
Restwasser (aus Gerät und Schläuchen) ablaufen lassen (siehe “Herausnehmen der Fremdkörperfalle”,
4.
“Restwasserentleerung”).
Transportsicherung unbedingt einsetzen (siehe “Aufstellung”).
5.
AUFSTELLUNG
Transportsicherung entfernen
Die vier Schrauben mit dem mitgelieferten
1.
Schraubenschlüssel lockern.
Von Hand herausdrehen.
2.
Schraube festhalten und durch die größere Öffnung
3.
entfernen.
Frei gewordene Löcher mit den beigelegten
4.
Kunststoffkappen verschließen. Dazu die Kappen in
Pfeilrichtung in die große Öffnung einsetzen und in die
schmale Nut bis zur Rastung einschieben.
Transportsicherung aufbewahren.
5.
Das Gerät ist vor einem Transport zu sichern:
•
Die Kunststoffkappen mit einem Schraubendreher
1.
anheben, entgegen der Pfeilrichtung verschieben und
entnehmen.
Danach die Transportsicherung in umgekehrter
2.
Reihenfolge einsetzen.
Appliances
Einstellen der Füße
Kleine Unebenheiten des Fußbodens lassen sich durch
Heraus- oder Hineindrehen der vier Gerätefüße
ausgleichen (niemals Holz, Pappe oder ähnliches Material
unterlegen):
Kontermutter mit dem mitgelieferten Schlüssel lockern.
1.
Stellen Sie den Fuß von Hand auf die erforderliche Höhe
2.
ein.
Kontermutter gegen den Uhrzeigersinn zum Gehäuse
3.
hin festziehen.
Bei Aufstellung auf Holzbalkenkonstruktion Gerät auf
mindestens 3 cm starke und 60 x 60 cm große
Sperrholzplatte stellen.
Diese fest mit dem Fußboden verschrauben.
Arbeitsplatte für Einbaumodelle
Das Gerät
Das Gerät
Fachhandel oder beim Kundendienst erhältlich.
1.
2.
3.
4.
5.
darf nur
darf nur
Netzstecker ziehen.
Die Befestigungsschrauben der Arbeitsplatte an der Geräterückwand entfernen.
Arbeitsplatte ganz nach hinten schieben, hochheben und abnehmen. Das Unterbauset nach der
entsprechenden Anleitung montieren.
Die Befestigungsschrauben wieder eindrehen.
Das Gerät elektrisch anschließen.
unter einer durchgehenden Arbeitsplatte eingebaut werden.
mit der Zwischenabdeckung des Unterbausets UBS betrieben werden. Diese ist im
Zulaufschlauch anschließen
für Modelle mit geradem Schlauch “A”
Das Schmutzsieb (bereits am Schlauchende vormontiert
1.
oder im Zubehör beigelegt) in die Verschraubung zum
Wasserhahn einlegen.
Zulaufschlauch vorsichtig, am besten von Hand, an den
2.
Wasserhahn anschrauben.
Darauf achten, dass der Schlauch knickfrei verlegt ist.
3.
Den Wasserhahn ganz öffnen und Anschlussstellen am Gerät
4.
und am Wasserhahn auf Dichtheit prüfen.
Falls Schlauchlänge nicht ausreicht, vorhandenen Schlauch
durch einen ausreichend langen Druckschlauch (mindestens
1000 kPa - freigegeben nach EN 50084) ersetzen.
Zulaufschlauch regelmäßig auf Sprödigkeit und Risse prüfen
und ggf. auswechseln.
Das Gerät kann ohne Rückflussverhinderer angeschlossen
werden.
für Modelle mit Wasserstoppschlauch “B”
Die Schraubverbindung mit dem innenliegenden Schmutzsieb
1.
an den Wasserhahn anschrauben.
Den Wasserhahn ganz öffnen und Anschlussstellen am Gerät
2.
und am Wasserhahn auf Dichtheit prüfen.
Falls die Schlauchlänge nicht ausreicht, diesen durch einen
drei Meter langen Wasserstoppschlauch (beim Kundendienst
oder im Fachhandel erhältlich) ersetzen. Dieser Austausch
darf nur von einem Elektrofachmann ausgeführt werden.
Das Gerät
darf nicht
Heißwasseraufbereiters angeschlossen werden.
Im Zulaufschlauch und im Kunststoffgehäuse am
Wasseranschluss sind elektrische Bauteile enthalten.
Deshalb den Schlauch nicht durchschneiden und das
Kunststoffgehäuse nicht in Wasser tauchen.
Bei beschädigtem Schlauch das Gerät sofort vom Netz trennen.
an die Mischbatterie eines drucklosen
Home
Appliances
A
B
Wasserablaufschlauch anschließen
Ablaufschlauch entweder am Siphon montieren oder mit dem Krümmer über den Rand eines Wasch-
1.
oder Spülbeckens einhängen.
Ablaufschlauch knickfrei verlegen.
2.
Während des Betriebs gegen Herunterfallen sichern.
3.
Kleine Handwaschbecken sind ungeeignet.
Für eine Schlauchverlängerung einen gleichartigen Schlauch verwenden. Die Verbindungsstellen mit
Schellen sichern.
Max. Gesamtlänge des Ablaufschlauches: 2,50 m
Maximale Abflusshöhe: 1,25 m
NOTES
5019 108 00281
Ecological Paper
Printed in Italy
D
1/ 0700
Loading...
