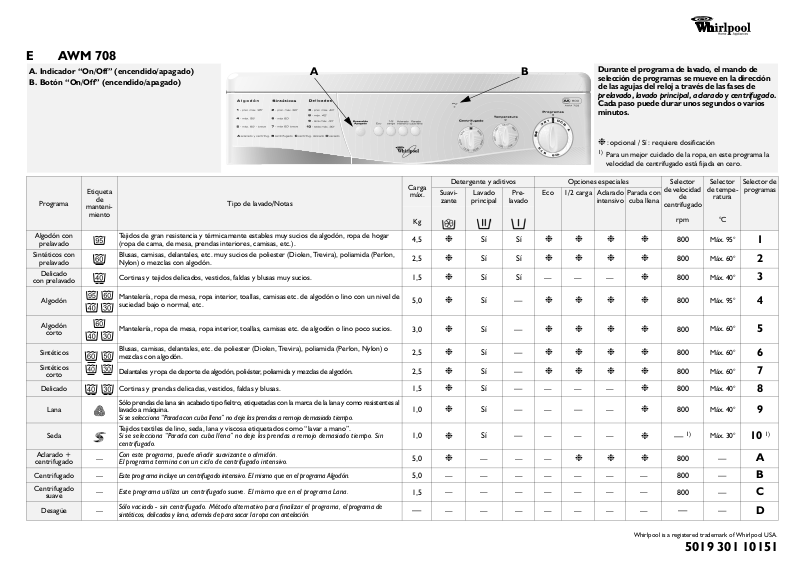

AWM 708E

A. Indicador “On/Off” (encendido/apagado) B. Botón “On/Off” (encendido/apagado)

Durante el programa de lavado, el mando de selección de programas se mueve en la dirección de las agujas del reloj a través de las fases de

prelavado, lavado principal, aclarado y centrifugado

. Cada paso puede durar unos segundos o varios minutos.

❉

: opcional / Sí : requiere dosificación

Para un mejor cuidado de la ropa, en este programa la velocidad de centrifugado está fijada en cero.

Programa

Algodón con

prelavado

Sintéticos con

prelavado

Delicado

con prelavado

Algodón

corto

Sintéticos

corto

Delicado

Lana

Seda

Aclarado +

centrifugado

Centrifugado

suave

Desagüe

Etiqueta

manteni-

miento

—

Tipo de lavado/Notas

Tejidos de gran resistencia y térmicamente estables muy sucios de algodón, ropa de hogar (ropa de cama, de mesa, prendas interiores, camisas, etc.).

Blusas, camisas, delantales, etc. muy sucios de poliester (Diolen, Trevira), poliamida (Perlon, Nylon) o mezclas con algodón.

Cortinas y tejidos delicados, vestidos, faldas y blusas muy sucios.

Mantelería, ropa de mesa, ropa interior, toallas, camisas etc. de algodón o lino con un nivel de suciedad bajo o normal, etc.

Mantelería, ropa de mesa, ropa interior, toallas, camisas etc. de algodón o lino poco sucios.

Blusas, camisas, delantales, etc. de poliester (Diolen, Trevira), poliamida (Perlon, Nylon) o mezclas con algodón.

Delantales y ropa de deporte de algodón, poliéster, poliamida y mezclas de algodón.

Cortinas y prendas delicadas, vestidos, faldas y blusas.

Sólo prendas de lana sin acabado tipo fieltro, etiquetadas con la marca de la lana y como resistentes al lavado a máquina.

Si se selecciona “Parada con cuba llena” no deje las prendas a remojo demasiado tiempo.

Tejidos textiles de lino, seda, lana y viscosa etiquetados como “lavar a mano”.

Si se selecciona “Parada con cuba llena” no deje las prendas a remojo demasiado tiempo. Sin centrifugado.

Con este programa, puede añadir suavizante o almidón. El programa termina con un ciclo de centrifugado intensivo.

Este programa incluye un centrifugado intensivo. El mismo que en el programa Algodón.

Este programa utiliza un centrifugado suave. El mismo que en el programa Lana.

Sólo vaciado - sin centrifugado. Método alternativo para finalizar el programa, el programa de sintéticos, delicados y lana, además de para sacar la ropa con antelación.

Carga

máx.

4,5

2,5

1,5

5,0

3,0

2,5

1,5

1,0

5,0

1,5

—

Detergente y aditivos Opciones especiales Selector

Suavi-

zante

Lavado

principal

❉ ❉ ❉

❉

❉ ❉

———————

Sí Sí

Sí —

———

Pre-

lavado

Eco 1/2 carga Aclarado

intensivo

Parada con

cuba llena

❉❉ ❉ ❉ ❉❉ ❉ ❉

—— —

❉❉ ❉ ❉

❉❉ ❉ ❉ ❉❉ ❉ ❉

—— —

—

—— —

—

❉❉❉

de velocidad

centrifugado

❉

❉ ❉

❉

rpm

800

—

800

—

Selector

de tempe-

ratura

°C

Máx. 95°

Máx. 60°

Máx. 40°

Máx. 95°

Máx. 60°

Máx. 40°

Máx. 30°

—

Selector de

programas

1 2 3

6 7

A B C

Whirlpool is a registered trademark of Whirlpool USA.

5019 301 10151

DATOS DE CONSUMO

Selector de

Programa

Algodón 95 4,5 52 1,70 2:05

Algodón 60 5,0 49 0,95 2:20

Algodón 40 4,5 47 0,60 2:05

Sintéticos 60 2,0 55 0,80 1:30

Sintéticos 40 2,0 55 0,60 1:20

Delicado 30 1,5 60 0,50 0:45

Lana 30 1,0 60 0,30 0:40

Seda 30 1,0 60 0,30 0:50

El ciclo de prelavado aumenta la duración del programa en unos 15 minutos aprox. Los datos de consumo se midieron en condiciones normalizadas de acuerdo con la norma IEC/EN 60 456. Los valores de consumo en el hogar pueden variar respecto a los valores de la tabla según la presión y temperatura del agua, la carga y el tipo de lavado.

AÑADA DETERGENTE, CIERRE LA PUERTA Y SELECCIONE EL PROGRAMA

Añada el detergente como se describe en la tabla de programas o en el capítulo “Detergente y aditivos” del manual.

1. Abra el grifo.

2. Coloque el programa deseado.

3. Sitúe el temperatura deseada.

4. Sitúe el deseada.

5. Si lo desea puede seleccionar

especiales

6. Compruebe que la puerta está cerrada correctamente y pulse el botón (apagado/encendido) para poner en marcha la lavadora. La luz indicadora se enciende y muestra que la lavadora está encendida.

selector de programas

selector de temperatura

selector de centrifugado

temperatura

(°C)

en el

a la

a la velocidad

opciones

“ON/OFF”

Carga

Agua

(kg)

(l)

SELECCIONE LA OPCIÓN DESEADA

Botón “Eco”

• La duración del lavado aumenta y la temperatura se reduce para ahorrar energía y obtener buenos resultados en el lavado.

Botón “1/2 carga”

• Reduce el consumo de agua, sobre todo en la fase de aclarado.

• Particularmente adecuado para ropa poco sucia o para cargas reducidas (máx. 3 kg).

Nota:

disminuye la cantidad de detergente necesaria.

Botón “Aclarado intensivo”

• Utiliza más agua y requiere más tiempo para el ciclo de aclarado.

• Esta opción está indicada para zonas con agua muy blanda, el lavado de ropa de niños y para personas con alergias.

Botón “Parada con cuba llena”

• La ropa se queda sumergida en el agua del último aclarado sin centrifugarse para evitar que se arrugue y destiña la ropa.

• Esta opción está indicada para el programa “Sintéticos” o “Delicado”.

• Esta función es muy útil si se desea postponer el centrifugado o sólo vaciar el agua del tambor.

Energía

(kWh)

Duración

aprox. del

programa

(horas: minutos)

Terminar la opción “Parada con cuba llena”:

• Pulse de nuevo el botón “Parada con cuba llena”; el programa termina automáticamente con el ciclo de centrifugado final del programa de lavado seleccionado.

Si no desea centrifugar la ropa, sitúe el selector de programas en “Desagüe”.

CAMBIO DE PROGRAMA

Para volver a seleccionar un programa cuando ya se ha iniciado un ciclo:

1. Pulse el botón “

lavadora.

2. Seleccione el programa nuevo.

3. Pulse el botón “

programa.

FIN DEL PROGRAMA

1. Al final del programa el selector se desplaza

hasta la posición de parada.

2. Para descargar la lavadora, espere a que se

desbloquee la puerta (aprox. 1 minuto).

3. Apague la lavadora, abra la puerta y saque la

ropa.

4. Cierre el grifo y deje la puerta entreabierta para

que se seque el tambor.

ON/OFF

” para apagar la

” para iniciar el

NOTAS E INDICACIONES PARA EL USO

NIVEL DEL AGUA

• Puede que no se vea porque el ciclo está optimizado para un consumo de agua mínimo sin que afecte a los resultados de lavado.

CONTROL DE VELOCIDAD DE

•

CENTRIFUGADO

La velocidad de centrifugado puede reducirse automáticamente o puede excluirse con cargas pequeñas o ropa de elevada absorción (por ej. albornoz, alfombrilla). Este control evita daños en la ropa y la lavadora, además de la vibración excesiva y el ruido consiguiente producido por la lavadora cuando se desequilibra la carga: con mayor velocidad de centrifugado, mayor nivel de ruido.

RUIDO DEL MOTOR

• Los ruidos de los nuevos motores controlados electrónicamente no son los mismos a los que está acostumbrado en las lavadoras antiguas. No se sorprenda - la nueva tecnología tiene un sonido moderno.

LIMPIEZA DEL FILTRO

• Para asegurar un funcionamiento impecable de la bomba, compruebe el filtro con regularidad y límpielo si fuera necesario.
