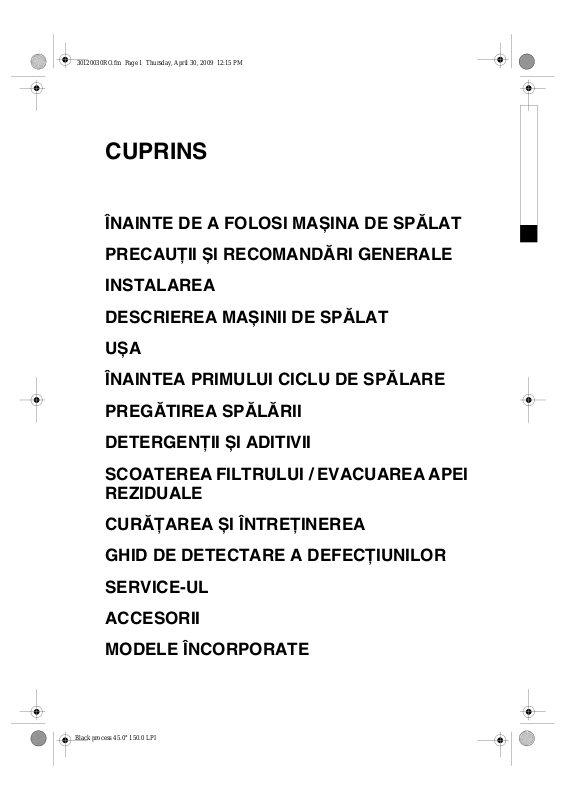

CUPRINS
ÎNAINTE DE A FOLOSI MAȘINA DE SPĂLAT
PRECAUŢII ȘI RECOMANDĂRI GENERALE
INSTALAREA
DESCRIEREA MAȘINII DE SPĂLAT
UȘA
ÎNAINTEA PRIMULUI CICLU DE SPĂLARE
PREGĂTIREA SPĂLĂRII
DETERGENŢII ȘI ADITIVII
SCOATEREA FILTRULUI / EVACUAREA APEI
REZIDUALE
CURĂŢAREA ȘI ÎNTREŢINEREA
GHID DE DETECTARE A DEFECŢIUNILOR
SERVICE-UL
ACCESORII

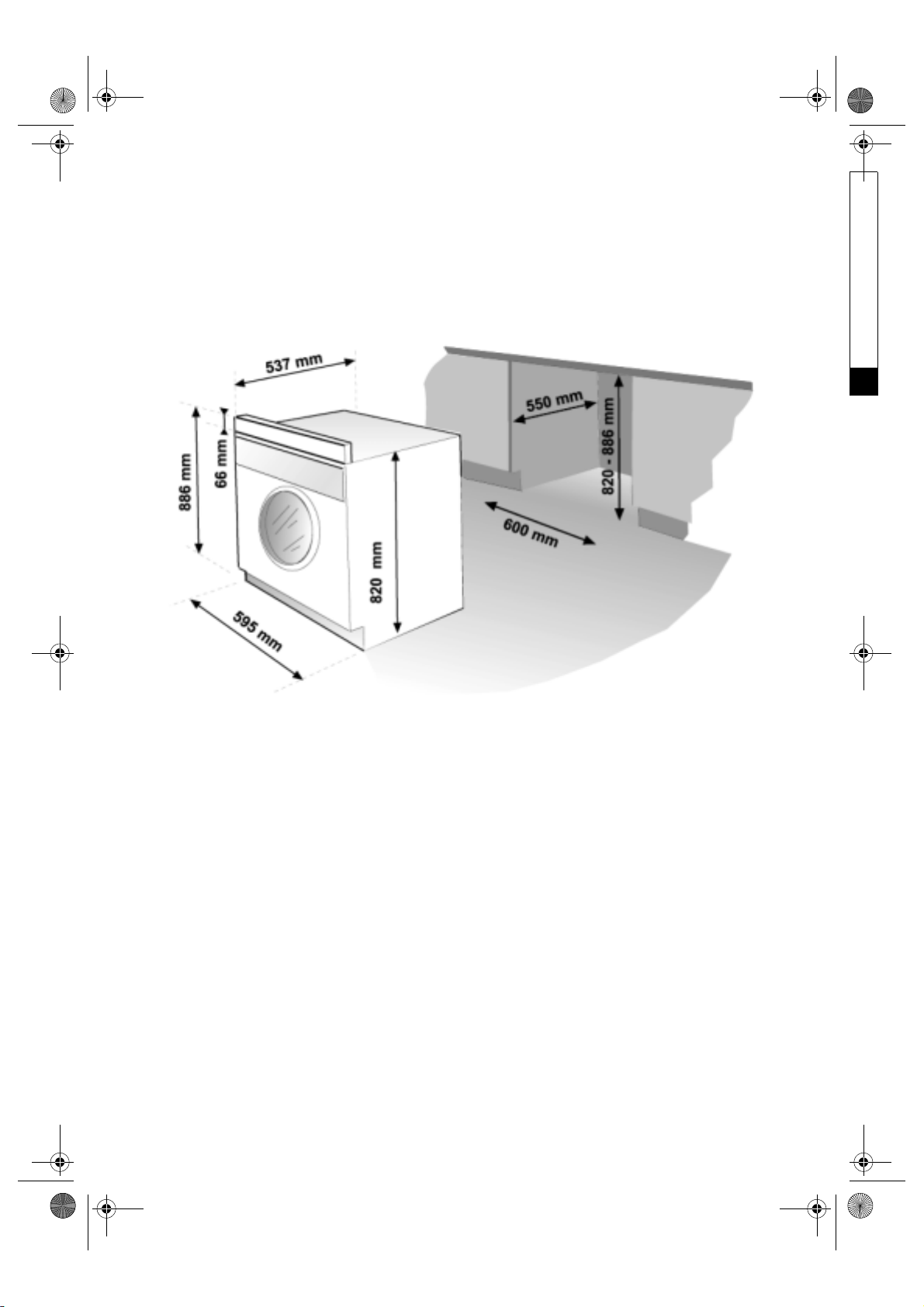

MODELE ÎNCORPORATE
Black process 45.0° 150.0 LPI
Page 2
30120030RO.fm Page 2 Thursday, April 30, 2009 12:15 PM
ÎNAINTE DE A FOLOSI MAȘINA DE SPĂLAT
Vă rugăm citiţi cu atenţie aceste instrucţiuni înainte de a racorda și utiliza aparatul.
Înainte de a racorda aparatul citiţi aceste instrucţiuni cu atenţie. Reparaţiile
defecţiunilor apărute ca urmare a racordării sau utilizării necorespunzătoare a
aparatului nu sunt acoperite de garanţie.
1. Îndepărtaţi ambalajul și controlaţi
După dezambalare asiguraţi-vă că mașina de
•
spălat nu este deteriorată. Dacă aveţi vreun dubiu,
nu folosiţi mașina de spălat. Contactaţi service-ul
autorizat sau vânzătorul dumneavoastră local.
Verificaţi dacă accesoriile și subansamblele livrate
•
sunt toate prezente.
Nu lăsaţi la îndemâna copiilor materiale de
•
ambalaj (saci de plastic, polistiren, etc.) întrucât
sunt potenţial periculoase.
Dacă aparatul a fost expus la rece înainte de
•
livrare, păstraţi-l la temperatura camerei câteva
ore înainte de punerea în funcţiune.
2. Scoateţi bolţurile pentru transport
Mașina de spălat este prevăzută cu bolţuri pentru
•
transport pentru a evita orice posibilă deteriorare a
interiorului pe durata transportului. Înainte de a
folosi mașina de spălat, bolţurile pentru transport
trebuie îndepărtate.
După înlăturarea acestora, acoperiţi orificiile cu
•
cele 4 capace de plastic atașate.
3. Instalaţi mașina de spălat
Se recomandă să nu instalaţi aparatul într-o
•
încăpere în care temperatura poate scădea sub 0°C.
Ţinând cont de greutatea aparatului, trebuie
•
respectate normele de siguranţă când este mutat.
Când poziţionaţi aparatul, aveţi grijă să nu fie
•
îndoit sau apăsat cablul de alimentare, și să poată
fi ușor accesibil la nevoie.
Îndepărtaţi pelicula de protecţie de pe panoul de
•
comandă (dacă există la modelul dvs.).
Nu mutaţi niciodată aparatul tragându-l de partea
•
superioară.
Instalaţi mașina de spălat pe o suprafaţă de
•
pardoseală solidă și nivelată, de preferat într-un
colţ al camerei.
Asiguraţi-vă că toate cele patru picioare se sprijină
•
ferm pe podea și verificaţi ca mașina de spălat să fie
perfect orizontală (folosiţi o nivelă cu bulă de aer).
În cazul podelelor din lemn sau a celor așa numite
•
“podele cu articulaţie” (de exemplu anumite tipuri de
parchet sau podele laminate), puneţi aparatul pe o
foaie de placaj cu dimensiunile 60 x 60 cm și cu
grosimea de cel puţin 3 cm, care să fie fixată de podea.
Dacă mașina de spălat este instalată pe o podea
•
mochetată, lăsaţi suficient spaţiu între aparat și
podea, pentru a garanta circulaţia liberă a aerului.
4. Alimentarea cu apă
Racordaţi furtunul de alimentare cu apă în
•
conformitate cu reglementările companiei
dumneavoastră locale de apă.
Alimentare cu apă: Numai apă rece (dacă nu
•
există alte informaţii în
tabelul cu programe)
Robinet de apă: racord filetat de 3/4”
•
Presiunea apei
•
(presiunea de curgere): 100-1000 kPa (1-10 bar).
Utilizaţi numai furtunuri noi pentru racordarea mașinii
•
de spălat la alimentarea cu apă. Furtunurile uzate nu
trebuie utilizate și trebuie aruncate.
5. Evacuare
Racordaţi de asemenea furtunul de evacuare la
•
sifon sau agăţaţi-l pe marginea chiuvetei cu
ajutorul cotului în formă de “U”.
Dacă mașina de spălat este conectată la un sistem
•
integrat de evacuare a apei, asiguraţi-vă că acesta din
urmă este dotat cu o supapă, pentru a evita încărcarea
și evacuarea simultană a apei (efect de sifon).
6. Conexiuni electrice
Conexiunile electrice trebuie să fie executate de
•
un tehnician calificat în conformitate cu
instrucţiunile fabricantului și dispoziţiile standard
de protecţie în vigoare.
Specificaţiile referitoare la tensiune, consum de
•
putere și protecţia electrică sunt furnizate pe
partea interioară a ușii aparatului.
Mașina de spălat trebuie să fie conectată la
•
reţeaua electrică folosind numai o priză cu
împământare, în conformitate cu reglementările în
vigoare. Împământarea mașinii de spălat este
obligatorie prin lege. Fabricantul nu își asumă
responsabilitatea pentru accidentarea
persoanelor sau a animalelor domestice, sau
pentru pagubele materiale derivate din
nerespectarea instrucţiunilor de mai sus.
Nu utilizaţi prelungitoare sau prize multiple.
•
Înainte de a executa orice acţiune de întreţinere a
•
mașinii de spălat deconectaţi-o de la reţeaua de
curent electric.
După instalarea aparatului, conectarea sau
•
deconectarea de la reţeaua de alimentare
electrică trebuie să fie asigurată în permanenţă
printr-un întrerupător bipolar.
Nu utilizaţi mașina de spălat dacă s-a deteriorat în
•
timpul transportului. Informaţi service-ul autorizat.
Cablul de alimentare electrică poate fi înlocuit doar
•
de service-ul autorizat.
Utilizaţi aparatul numai pentru spălare casnică și
•
pentru scopurile pentru care a fost destinat.
Dimensiuni minime de poziţionare:
Lăţime: 600 mm
Înălţime: 850 mm
Grosime: 600 mm
pentru furtun
Black process 45.0° 150.0 LPI
RO 2
Page 3
30120030RO.fm Page 3 Thursday, April 30, 2009 12:15 PM
PRECAUŢII ȘI RECOMANDĂRI GENERALE
Brichetele nu trebuie lăsate în buzunare.
1. Ambalajul
Ambalajul este reciclabil în întregime și este
•
marcat cu simbolul de reciclare . Respectaţi
regulile locale pentru eliminarea deșeurilor pentru
înlăturarea materialelor de ambalare.
2. Eliminarea ambalajului și a aparatelor vechi
Mașina este fabricată din materiale reciclabile.
•
Trebuie să fie aruncată ţinând cont de
reglementările locale în vigoare cu privire la
aruncarea deșeurilor.
Înainte de a o arunca, înlăturaţi toate resturile de
•
detergent și tăiaţi cablul de alimentare, astfel încât
mașina de spălat să fie inutilizabilă.
Acest aparat este marcat în conformitate cu Directiva
•
Europeană 2002/96/CE referitoare la Deșeurile de
Echipament Electric și Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în
mod corect, contribuiţi la prevenirea potenţialelor
consecinţe negative asupra mediului înconjurător
și sănătăţii persoanelor, consecinţe care ar putea
fi provocate de aruncarea necorespunzătoare la
gunoi a acestui produs.
Simbolul de pe produs, sau de pe
documentele care însoţesc produsul, indică faptul
că acesta nu poate fi aruncat împreună cu
deșeurile menajere. Trebuie predat la punctul de
colectare corespunzător, pentru reciclarea
echipamentului electric și electronic.
Aruncarea la gunoi a aparatului trebuie făcută în
conformitate cu normele locale pentru eliminarea
deșeurilor.
Pentru informaţii mai detaliate privind eliminarea,
valorificarea și reciclarea acestui produs, vă
rugăm să contactaţi administraţia locală, serviciul
de eliminare a deșeurilor menajere sau magazinul
de unde aţi cumpărat produsul.
3. Instrucţiuni de siguranţă
Mașina de spălat poate fi folosită doar în interior.
•
Nu păstraţi produse inflamabile în apropierea
•
aparatului.
Dacă doriţi să puneţi un uscător deasupra mașinii
•
dvs. de spălat, mai întâi contactaţi service-ul
autorizat sau distribuitorul de specialitate pentru a
verifica dacă acest lucru este posibil. Punerea
unui uscător deasupra mașinii dvs. de spălat este
permisă numai dacă utilizaţi un set de fixare
corespunzător disponibil la service-ul autorizat
sau la distribuitorul de specialitate.
Nu lăsaţi mașina de spălat conectată când nu este
•
în uz.
Închideţi robinetul când nu este în uz.
•
Înainte de a efectua orice operaţie de curăţare sau
•
de întreţinere, opriţi mașina de spălat sau
deconectaţi-o de la reţeaua electrică.
Nu deschideţi niciodată ușa cu forţa, și nu o folosiţi
•
ca o treaptă.
Nu permiteţi copiilor să se joace cu mașina de spălat.
•
Dacă este necesar, cablul electric poate fi înlocuit
•
cu unul identic care poate fi obţinut de la serviceul autorizat. Cablul de alimentare va trebui să fie
înlocuit doar de către un tehnician specializat.
•
Pentru modelele mașină de spălat/uscător
NU uscaţi articole care au fost spălate sau tratate
•
cu agenţi chimici de înlăturare a petelor, ulei de
gătit, petrol, acetonă, alcool, benzină, parafină,
white spirit, ceară.
Înlăturaţi aceste substanţe cu apă fierbinte și mult
detergent înainte de uscare.
NU uscaţi articole din cauciuc spongios, latex,
•
material impermeabil, ţesături rezistente la apă,
saltele pneumatice din cauciuc, obiecte imprimate,
haine sau perne umplute cu cauciuc spongios.
Aceste materiale se pot topi și pot deteriora alte
articole de îmbrăcăminte sau chiar aparatul.
Utilizarea și cantităţile de detergent, balsam și
•
înălbitor trebuie să corespundă instrucţiunilor
menţionate pe ambalaj.
Niciodată nu uscaţi articole nespălate.
•
•ATENŢIE!!!
constă în faza de răcire. De aceea, nu opriţi
niciodată uscătorul înainte de terminarea ciclului.
În caz contrar, rufele trebuie scoase rapid și
întinse, pentru a permite disiparea căldurii.
4. Indicaţii pentru economisirea energiei
Prin încărcarea mașinii cu cantităţile maxime de
•
rufe recomandate puteţi obţine cele mai bune
rezultate din punct de vedere energetic, al
consumului de apă, de detergent și de timp.
Nu depășiţi dozajele recomandate de fabricant și
•
indicate pe ambalajul detergentului.
Clapeta Eco - un sistem special la ieșirea apei -
•
previne pierderea detergentului din tambur evitând
pierderea detergentului în mediul înconjurător.
Utilizaţi programul “Prespălare” doar pentru rufele
•
foarte murdare. Utilizaţi un program fără ciclu de
“Prespălare” pentru rufe ușor sau normal de murdare;
Ca rezultat, economisiţi apă, energie și timp.
Înainte de a utiliza mașina de spălat, trataţi rufele cu o
•
substanţă de scos petele sau înmuiaţi petele uscate în
apă înainte de spălare, pentru a evita utilizarea unui
program de spălare la temperatură înaltă.
Economisiţi energie folosind un program la 60° C
•
în loc de 95° C sau un program la 40° C în loc de
60° C.
Economisiţi energie și timp prin selectarea unei
•
viteze mari de centrifugare, pentru a reduce
conţinutul de apă din rufe înainte de a folosi un
program de uscare (pentru mașinile care dispun
de o viteză de centrifugare reglabilă).
5. Declaraţie de Conformitate CE
Aparatul este conform cu următoarele standarde
•
Europene:
Directiva pentru tensiuni joase 73/23/CEE
Directiva EMC (Compatibilitate Electromagnetică)
89/336/CEE
Directiva CE de marcare 93/68/CE .
Partea finală a unui ciclu de uscare
RO 3
Black process 45.0° 150.0 LPI
Page 4
1
30120030RO.fm Page 4 Thursday, April 30, 2009 12:15 PM
INSTALAREA
Scoateţi bolţurile pentru transport
1.
Slăbiţi cele trei sau patru bolţuri (A)
2.
Deșurubaţi bolţurile manual.
3.
Prindeţi bolţurile și distanţierele de plastic și
înlăturaţi-le. Păstraţi bolţurile de siguranţă
pentru transport pentru o posibilă utilizare
viitoare.
4.
Acoperiţi găurile cu dopurile acoperitoare de
plastic (livrate împreună cu documentele).
ABA
A
A
B
A
4
TRANSPORTUL/MANIPULAREA
Nu ridicaţi niciodată aparatul trăgându-l de partea superioară.
1.
Scoateţi ștecherul din priza de curent.
2.
Închideţi robinetul de apă.
3.
Verificaţi dacă ușa și dozatorul de detergent sunt închise corespunzător.
4.
Scoateţi furtunul de alimentare cu apă și cel de evacuare din racordul de lucru.
5.
Evacuaţi toată apa rămasă în furtune și în interiorul aparatului (vezi “Scoaterea filtrului /
Evacuarea apei reziduale”).
6.
Desfaceţi acoperitoarele din plastic cu ajutorul unei șurubelniţe și scoateţi-le.
7.
Introduceţi șuruburile pentru transport urmând procedura de scoatere în ordine inversă.
RO 4
Black process 45.0° 150.0 LPI
Page 5
30120030RO.fm Page 5 Thursday, April 30, 2009 12:15 PM
DESCRIEREA MAȘINII DE SPĂLAT
1
3
6
7
1.
Suprafaţa de lucru
2.
Panoul de comenzi
3.
Dozatorul de detergent
4.
Eticheta cu informaţii pentru Service (pe interiorul ușii)
5.
Ușa
6.
Acces la pompă în spatele soclului sau capacului (în funcţie de model)
7.
Piciorușe reglabile
2
3
4
5
7
1
2
4
5
6
UȘA
Pentru a deschide ușa, prindeţi mânerul ușii, apăsaţi mânerul interior (dacă există la modelul
dvs.) și trageţi de ușă. Închideţi ușa prin apăsare fără a forţa, se va bloca în poziţie emiţând un
semnal sonor.
ÎNAINTEA PRIMULUI CICLU DE SPĂLARE
Pentru a înlătura apa reziduală rămasă după testarea de către fabricant, vă recomandăm să
efectuaţi un scurt ciclu de spălare fără rufe.
1.
Deschideţi robinetul.
2.
Închideţi ușa.
3.
Turnaţi puţin detergent (circa 30 ml) în compartimentul pentru spălarea principală a
dozatorului de detergent.
4.
Selectaţi și porniţi un program scurt (vezi “Tabelul cu programe” separat).
RO 5
Black process 45.0° 150.0 LPI
Page 6
30120030RO.fm Page 6 Thursday, April 30, 2009 12:15 PM
PREGĂTIREA SPĂLĂRII
1.Sortaţi rufele în funcţie de...
• Tipul de ţesătură / etichetă cu simbolul de
îngrijire
Bumbac, fibre mixte, delicate/sintetice, lână,
articole de spălat de mână.
• Culoare
Separaţi articolele colorate de cele albe.
Spălaţi separat rufele noi colorate.
• Încărcare
Spălaţi laolaltă rufe de dimensiuni diferite pentru
mărirea eficienţei de spălare și o mai bună
distribuire a încărcăturii în interiorul tamburului.
•Fineţe
Spălaţi articolele mici (de exemplu ciorapi de
nailon, curele etc.) și articole cu agăţători (de
exemplu sutiene) într-un săculeţ de pânză
sau faţă de pernă cu fermoar. Scoateţi
întotdeauna clipsurile perdelelor sau spălaţi
perdelele împreună cu clipsurile puse într-un
săculeţ de bumbac.
2.Goliţi toate buzunarele
Monezi, ace de siguranţă etc. pot deteriora
rufele, tamburul și cuva.
3.Închizătoare
Închideţi fermoarele și încheiaţi nasturii sau
copcile; curelele sau cordoanele dezlegate
trebuie legate laolaltă.
Îndepărtarea petelor
•
Petele de sânge, lapte, ouă etc. sunt în general
eliminate în faza enzimatică a programului.
•
Pentru îndepărtarea petelor de vin roșu, cafea,
ceai, iarbă, fructe etc. adăugaţi un agent pentru
îndepărtarea petelor în compartimentul
dozatorului de detergent .
•
Dacă este necesar, trataţi în prealabil zonele
extrem de murdare cu un agent pentru
îndepărtarea petelor.
Vopsirea și înălbirea
•
Utilizaţi numai vopsele și înălbitori potriviţi
pentru mașini de spălat.
•
Urmaţi instrucţiunile furnizate de către
fabricant.
•
Componentele din plastic sau cauciuc ale
mașinii de spălat pot rămâne pătate de
vopsea sau substanţe de înălbire.
ÎNCĂRCAREA RUFELOR
1.
Deschideţi ușa.
2.
Desfaceţi rufele și puneţi-le în mod liber în
tambur. Respectaţi capacitatea de încărcare
prevăzută în Ghidul scurt de referinţă.
Notă:
Supraîncărcarea mașinii reduce
eficienţa de spălare și favorizează
mototolirea rufelor.
3.
Închideţi ușa.
DETERGENŢII ȘI ADITIVII
Păstraţi detergenţii și aditivii într-un loc
uscat și departe de accesul copiilor.
Alegerea detergentului depinde de:
•
tipul de ţesătură (bumbac, sintetice, delicate/
sintetice, lână)
Notă:
Pentru spălarea lânii folosiţi numai
detergenţi speciali.
•
culoare.
•
temperatura de spălare.
•
gradul și tipul de murdărie.
Observaţii:
•
Reziduurile albicioase pe materialele închise la
culoare provin de la aditivii insolubili conţinuţi în
detergenţii moderni fără fosfaţi. Dacă observaţi
această problemă, scuturaţi și periaţi articolele
afectate sau folosiţi un detergent lichid.
•
Folosiţi numai detergenţi și aditivi produși
special pentru mașinile de spălat de uz casnic.
•
Când folosiţi agenţi de decalcifiere, vopsele
sau înălbitori, verificaţi dacă sunt potriviţi
pentru folosirea cu mașini casnice de spălat.
Este posibil ca agenţii de decalcifiere să
conţină componenţi care pot dăuna mașinii
dvs. de spălat.
•
Nu folosiţi nici un fel de solvenţi (de exemplu
terebentină, benzină). Nu folosiţi aparatul
pentru spălarea ţesăturilor tratate în prealabil
cu solvenţi sau lichide inflamabile.
•
Nu utilizaţi detergenţi lichizi pentru
programul principal de spălare în cazul
activării opţiunii “Prespălare” (dacă este
•
Dozaj
Respectaţi recomandările cu privire la dozaj de
pe ambalajul detergentului. Acestea depind de:
•
•
•
Notă:
Prea mult detergent poate cauza formarea
excesivă de spumă, ceea ce reduce eficienţa
spălării.
Dacă mașina de spălat detectează prea multă
spumă, poate fi împiedicată centrifugarea.
Detergentul insuficient poate avea ca rezultat
obţinerea de rufe gri, de asemenea duce la
calcifierea sistemului de încălzire, a tamburului
și a furtunelor.
disponibilă la modelul dvs.).
Nu utilizaţi detergenţi lichizi în cazul activării
funcţiei “Pornire cu întârziere” (dacă este
disponibilă la mașina dvs. de spălat).
gradul și tipul de murdărie
cantitatea de rufe spălate pentru o
încărcătură completă: respectaţi
instrucţiunile producătorului detergentului;
pentru jumătate de încărcătură: 3/4 din
cantitatea folosită pentru o încărcătură
completă; încărcătură minimă (circa 1 kg):
1/2 din doza recomandată pentru o
încărcătură completă
duritatea apei din zona dvs. (solicitaţi
informaţii la compania de distribuire a apei).
Apa dulce necesită mai puţin detergent
decât apa dură (vezi tabelul cu duritatea apei
din instrucţiunile de funcţionare).
Black process 45.0° 150.0 LPI
RO 6
Page 7
()
A
Separatorul
B
D
Separatorul
Vas tip 2
()
()
C
Separatorul
Șine
}
Vas tip 1
30120030RO.fm Page 7 Thursday, April 30, 2009 12:15 PM
Umplerea cu detergenţi și aditivi
Sertarul pentru detergent are trei compartimente (fig. “A”).
Compartimentul pentru prespălare
• Detergent pentru prespălare
Compartimentul pentru spălarea principală
• Detergent pentru spălarea principală
• Agent pentru îndepărtarea petelor
• Substanţă de dedurizare a apei
Compartimentul pentru lichid emolient
• Lichid emolient
• Apret lichid
Umpleţi cu aditivi numai până la nivelul “MAX”.
Utilizarea de înălbitor
• Spălaţi rufele cu programul dorit (Bumbac, Sintetice),
adăugând o cantitate corespunzătoare de înălbitor în
compartimentul pentru LICHID EMOLIENT (închideţi cu
grijă dozatorul de detergent)
• Imediat după terminarea programului, porniţi programul
“Clătire și centrifugare” pentru a elimina orice miros rezidual
de înălbitor; dacă doriţi, puteţi adăuga lichid emolient.
Nu puneţi niciodată atât înălbitor pe bază de clor cât și lichid
emolient în compartimentul pentru lichid emolient în același
timp.
Utilizarea de apret
• Selectaţi programul “Clătire și centrifugare” și verificaţi ca
viteza de centrifugare să fie reglată la nu mai mult de
800 rpm.
• Porniţi programul, trageţi afară dozatorul de detergent astfel
încât să puteţi vedea aproximativ 3 cm din compartimentul
pentru lichid emolient.
• Turnaţi soluţia de apret preparată în compartimentul pentru
lichid emolient în timp ce apa curge în dozatorul de
detergent.
Poziţionaţi separatorul detergentului lichid în
compartimentul pentru spălarea principală.
Când utilizaţi un detergent lichid (recomandat pentru
programe fără prespălare), poziţionaţi separatorul în
compartimentul pentru spălarea principală pe ghidaje,
astfel încât să atingă partea de jos a compartimentului, apoi
turnaţi detergent până când ajunge la semnul de plin.
Nu uitaţi să înlăturaţi separatorul când utilizaţi un
detergent praf.
RO 7
Black process 45.0° 150.0 LPI
Page 8
30120030RO.fm Page 8 Thursday, April 30, 2009 12:15 PM
SCOATEREA FILTRULUI / EVACUAREA APEI
REZIDUALE
Vă recomandăm să verificaţi și să curăţaţi filtrul cu
regularitate, cel puţin de două sau trei ori pe an.
În special:
•
Dacă aparatul nu evacuează corect sau dacă
ciclurile de spălare singulare nu au loc.
•
Dacă indicatorul “Curăţaţi filtrul” se aprinde:
IMPORTANT: asiguraţi-vă că apa a avut timp să
se răcească înainte de a o evacua din aparat.
1.
Opriţi aparatul și scoateţi ștecherul din priză.
2.
Scoateţi soclul sau deschideţi capacul (în funcţie
de model) utilizând separatorul de la dozatorul de
detergent (fig. A/B).
3.
Puneţi un recipient dedesubt. Dacă filtrul este
situat în spatele soclului (vezi imaginile “A” e “C”),
utilizaţi un recipient încăpător și foarte plat cu o
înălţime maximă de 2 cm.
4.
Deschideţi filtrul, dar nu-l scoateţi în întregime.
Rotiţi încet filtrul în sens antiorar (fig. C) până
când apa începe să curgă afară.
5.
Așteptaţi până când apa este complet evacuată.
6.
Acum desfaceţi complet filtrul și scoateţi-l.
7.
Înclinaţi aparatul înainte cu grijă pentru a permite
apei să curgă.
8.
Curăţaţi filtrul și compartimentul filtrului.
9.
Asiguraţi-vă că rotorul pompei se poate mișca.
10.
Reintroduceţi filtrul și înșurubaţi-l în sens orar cât
de mult posibil.
11.
Turnaţi circa 1 litru de apă în dozatorul de
detergent pentru a reactiva sistemul Eco.
Verificaţi dacă filtrul este bine așezat și fixat.
12.
Reinstalaţi soclul sau capacul, în funcţie de
model.
13.
Conectaţi aparatul din nou.
14.
Selectaţi un program și porniţi-l.
A
B
C
Black process 45.0° 150.0 LPI
RO 8
Page 9
30120030RO.fm Page 9 Thursday, April 30, 2009 12:15 PM
CURĂŢAREA ȘI ÎNTREŢINEREA
Exteriorul aparatului și panoul de
comenzi
•
Se pot spăla cu o cârpă moale, umedă.
•
Se poate folosi de asemenea puţin detergent
(neabraziv)
•
Ștergeţi cu o cârpă moale.
Părţile interne ale aparatului
•
După fiecare spălare, lăsaţi ușa deschisă o
perioadă de timp, pentru a permite uscarea
interiorului aparatului.
•
Dacă nu spălaţi niciodată sau spălaţi extrem de
rar rufele la 90°C, vă recomandăm să executaţi
din când în când un program la 90°C fără rufe,
adăugând o cantitate mică de detergent, pentru
a menţine curat interiorul aparatului.
Garnitura ușii
•
Curăţaţi din când în când cu o cârpă umedă.
•
Verificaţi periodic starea garniturii ușii.
Filtrul
•
Controlaţi filtrul cel puţin de două sau trei ori pe
an și curăţaţi-l dacă este necesar (vezi
“Scoaterea filtrului / Evacuarea apei reziduale”)
Furtunul de alimentare cu apă
•
Controlaţi periodic starea furtunului din
punctul de vedere al fragilităţii și dacă
prezintă fisuri.
•
Verificaţi și curăţaţi cu regularitate filtrul de
sită din interiorul furtunului de alimentare
(vezi “Curăţarea filtrului de sită al furtunului
(furtunurilor) de alimentare cu apă”).
Nu folosiţi fluide inflamabile pentru curăţarea aparatului.
Dozatorul de detergent
Curăţaţi sertarul dozatorului și compartimentul
dozatorului cu regularitate, cel puţin de trei sau patru ori
pe an, pentru a preveni depunerea de detergent.
1.
Apăsaţi “PUSH” și scoateţi sertarul dozatorului.
2.
Scoateţi grilajul acoperitor din compartimentul pentru
lichidul emolient. Scoateţi separatorul din compartimentul
pentru spălarea principală prin tragerea sa în sus (vezi
săgeţile negre).
3.
Spălaţi toate componentele sub jet de apă.
4.
Curăţaţi detergentul din dozator cu o cârpă umedă.
5.
Puneţi la loc separatorul și grilajul în sertarul pentru
detergent și împingeţi sertarul înapoi în interiorul carcasei.
Furtunul flexibil de alimentare
Dacă un furtun de alimentare este deteriorat, înlocuiţi-l dacă
este necesar, folosind un furtun nou de același tip disponibil la
service-ul autorizat sau la vânzătorul de specialitate.
Contactaţi service-ul nostru autorizat sau vânzătorul de
specialitate pentru a obţine un furtun înlocuitor.
Curăţarea filtrului de sită al furtunului (furtunurilor)
de alimentare cu apă
1.
Închideţi robinetul și slăbiţi furtunul de alimentare cu apă de
la robinet.
2.
Curăţaţi filtrul de sită intern și înșurubaţi furtunul de
alimentare cu apă înapoi la robinet.
3.
Acum desfaceţi furtunul de alimentare din partea din spate
a mașinii de spălat.
4.
Scoateţi afară filtrul de sită din racordul mașinii de spălat cu
un clește universal, și curăţaţi-l.
5.
Puneţi la loc filtrul de sită și înșurubaţi furtunul la loc.
6.
Deschideţi robinetul de apă și verificaţi dacă racordurile
sunt impermeabile.
Black process 45.0° 150.0 LPI
A
RO 9
Page 10
30120030RO.fm Page 10 Thursday, April 30, 2009 12:15 PM
GHID DE DETECTARE A DEFECŢIUNILOR
Aparatul este dotat cu funcţii automate de siguranţă care detectează defecţiunile într-o fază
timpurie și permit sistemului de siguranţă să reacţioneze corespunzător. Aceste defecţiuni sunt
deseori minore, astfel încât pot fi remediate în câteva minute.
Problemă Cauze, soluţii, sugestii
Mașina nu pornește,
nu se aprinde nici o
luminiţă
Mașina nu pornește,
chiar dacă butonul
“Start” a fost apăsat
Aparatul se oprește pe
durata programului și
lumina “Start” clipește
Dozatorul conţine
reziduuri de detergent
și/sau aditivi
Mașina de spălat
vibrează în timpul
centrifugării
Rezultatele
centrifugării finale
sunt nesatisfăcătoare
Durata de timp a
programului afișată
iniţial poate fi
prelungită/scurtată cu
o perioadă de timp
dată (numai la
aparatele cu un afișaj
care indică durata
rămasă a programului)
•
Ștecherul nu a fost bine introdus în priză.
•
Priza sau siguranţa sunt defecte (folosiţi o altă lampă sau aparat
electric pentru a testa priza).
•
Întrerupătorul “Pornit/Oprit” (dacă există) nu a fost apăsat.
•
Ușa nu a fost închisă corect.
•
Funcţia “Oprire clătire” (dacă există) este activată și luminiţa
pentru Antișifonare se aprinde pe indicatorul de secvenţă al
programului; terminaţi “Oprire clătire” prin apăsarea butonului
sau prin alegerea și pornirea programului “Evacuare”.
•
programul a fost schimbat: selectaţi noul program și apăsaţi
•
Programul a fost întrerupt și ușa a fost deschisă: închideţi ușa și
reporniţi programul prin apăsarea
•
Sistemul de siguranţă al aparatului a fost activat (vezi “Descrierea
lămpilor indicatoare roșii”).
•
Robinetul de apă nu este deschis sau furtunul de alimentare cu apă
este îndoit (lumina indicatoare “Robinet de apă închis” se aprinde).
•
Separatorul în compartimentul pentru spălarea principală nu a fost
bine montat sau nu este potrivit pentru utilizarea cu detergenţi praf sau
lichizi (vezi “Detergenţii și aditivii”).
•
Nivelul de apă este insuficient; filtrele de sită din racordul de apă pot fi
blocate (vezi “Curăţarea și întreţinerea”).
•
Bolţurile pentru transport nu au fost îndepărtate;
mașina de spălat, bolţurile pentru transport trebuie îndepărtate.
•
Aparatul nu este așezat uniform / nu se sprijină ferm pe toate cele
patru piciorușe (vezi “Ghidul de instalare”).
Mașina de spălat are un sistem de detecţie și corecţie a instabilităţii.
Dacă au fost încărcate articole grele (de exemplu halate de baie), acest
sistem poate reduce automat viteza de centrifugare sau poate chiar
întrerupe complet ciclul de centrifugare pentru a proteja mașina de
spălat.
•
Articolele grele pot împiedica efectuarea ciclului de centrifugare;
adăugaţi articole de îmbrăcăminte mici și repetaţi ciclul de
centrifugare.
•
Formarea spumei în exces poate împiedica centrifugarea. Selectaţi și
porniţi programul “Clătire și centrifugare”. Evitaţi utilizarea unor
cantităţi excesive de detergenţi (vezi “Detergenţii și aditivii”).
•
Butonul “Centrifugare variabilă” (dacă există) a fost setat la o viteză de
centrifugare redusă, sau a fost activată opţiunea “Fără centrifugare”
(dacă există).
Este un lucru normal ca mașina de spălat să se adapteze la factorii
care pot avea un efect asupra duratei programului de spălare, de
exemplu formare de spumă în exces, instabilitate a încărcăturii din
cauza articolelor grele de îmbrăcăminte, timp de încălzire prelungit din
cauaza temperaturii reduse a apei de alimentare.
Din cauza unor asemenea motive, durata spălării este recalculată și
actualizată dacă este necesar.
model), apare o animaţie pe durata unor asemenea perioade de
actualizare.
“Start”
.
înainte de a folosi
Pe anumite afișaje (în funcţie de
“Start”
“Start”
.
Black process 45.0° 150.0 LPI
RO 10
Page 11
30120030RO.fm Page 11 Thursday, April 30, 2009 12:15 PM
Descrierea lămpilor indicatoare roșii
Lumina roșie
se va aprinde
(dacă este montată la
aparat)
“Robinetul de apă
închis”
“Curăţaţi pompa”
Indicaţii
alfanumerice
prezentate pe afișaj
(la modelele dotate
cu așa ceva)
E00
E01
Descriere
Cauză
Soluţii
Aparatul nu este alimentat cu apă, sau este
alimentat cu insuficientă apă. Lumina
indicatoare
“Start”
se aprinde.
Verificaţi dacă:
• Robinetul de apă este complet deschis și
presiunea de alimentare cu apă este
suficientă.
• Furtunul de alimentare cu apă este îndoit.
• Filtrele de sită din racordul de apă pot fi
blocate (vezi “Curăţarea și întreţinerea”.
• Apa din furtunul de alimentare este îngheţată.
După ce problema a fost înlăturată, reporniţi
programul prin apăsarea butonului
“Start”
.
Dacă defecţiunea reapare, contactaţi service-ul
autorizat (vezi capitolul următor).
Apa murdară nu este evacuată. Mașina de
spălat se oprește în timpul programului;
scoateţi ștecherul din priză și verificaţi dacă:
• filtrul de evacuare este îndoit.
• filtrul sau pompa sunt blocate (vezi capitolul
“Scoaterea filtrului / Evacuarea apei
reziduale”;
asiguraţi-vă că apa a avut timp
să se răcească înainte de a o evacua din
aparat).
• apa din furtunul de alimentare cu apă este
îngheţată.
După ce aţi rezolvat problema, rotiţi selectorul
de programe pe “Oprit/O” pentru a reseta
aparatul; apoi reporniţi programul dorit. Dacă
defecţiunea reapare, contactaţi service-ul
autorizat (vezi capitolul următor).
“Service”
Eroare Blocare
ușă
Black process 45.0° 150.0 LPI
E02
E03
“Fod”
E04
“Defecţiune modul electric”
Scoateţi aparatul din priză și rotiţi selectorul de
programe pe
“Oprit/O”
, apoi porniţi din nou
aparatul. Selectaţi programul “Evacuare/
Centrifugare” și reporniţi în 15 secunde.
Opriţi aparatul prin rotirea selectorului de
programe pe
“Oprit/O”
; Deschideţi și închideţi
ușa din nou cu mai multă forţă, apoi reselectaţi
programul și apăsaţi
“Start”
.
Dacă oricare din defecţiunile descrise mai sus
persistă, scoateţi din priză aparatul, închideţi
alimentarea cu apă și contactaţi service-ul
autorizat (vezi capitolul următor).
RO 11
Page 12
30120030RO.fm Page 12 Thursday, April 30, 2009 12:15 PM
SERVICE-UL
Înainte de a contacta service-ul autorizat:
1.
Încercaţi să remediaţi singur problema (vezi
“Ghid de detectare a defecţiunilor”).
2.
Porniţi din nou programul pentru a verifica
dacă problema se repetă.
3.
Dacă mașina continuă să funcţioneze în mod
defectuos, apelaţi la service-ul autorizat.
ACCESORII
La unele modele, puteţi obţine accesorii prin
intermediul service-ului nostru autorizat sau de
la un distribuitor autorizat:
•
sertar piedestal
un
dedesubtul mașinii dvs. de spălat. Acesta
înalţă mașina, pentru a permite încărcarea și
descărcarea mai confortabilă, pentru că nu
va mai trebui să vă aplecaţi pentru a avea
acces la aparat. Mai mult, reprezintă o
soluţie foarte bună pentru stocare și
economisire a spaţiului.
•
set de fixare
un
monta uscătorul deasupra mașinii dvs. de
spălat, astfel economisind spaţiu.
care poate fi instalat
cu ajutorul căruia vă puteţi
Comunicaţi:
•
Tipul de problemă.
•
Modelul exact al mașinii de spălat.
•
Codul Service (numărul scris după cuvântul
SERVICE)
Eticheta Service se găsește pe partea
interioară a ușii.
•
Adresa dvs. completă.
•
Numărul dumneavoastră și prefixul telefonic.
Numărul de telefon și adresa service-ului
autorizat sunt specificate pe fișa de garanţie.
Ca alternativă, consultaţi vânzătorul de la
care aţi cumpărat aparatul.
Unele modele pot fi montate dedesubtul
suprafeţei de lucru din bucătăria dvs.; în acest
caz, vă rugăm contactaţi service-ul nostru
autorizat (vezi mai sus). Atenţie:
•
aparatul TREBUIE instalat dedesubtul unei
suprafeţe de lucru continue.
•
în conformitate cu reglementările legale de
siguranţă, instalarea aparatului TREBUIE
efectuată de un tehnician autorizat sau de
service-ul nostru autorizat.
•
aparatul TREBUIE instalat utilizând panoul
intermediar de acoperire din
UBS
care poate fi obţinut de la distribuitorii
de specialitate sau de la service-ul nostru
autorizat.
setul de bază
Black process 45.0° 150.0 LPI
RO 12
Page 13
30120030RO.fm Page 13 Thursday, April 30, 2009 12:15 PM
MODELE ÎNCORPORATE
SFATURI PENTRU INSTALARE
Dimensiunile carcasei mașinii de spălat cu uscător:
•
Datorită faptului că filtrul mașinii de spălat cu uscător trebuie curăţat periodic, soclul trebuie să
poată fi scos cu ușurinţă.
•
Pentru îngrijirea și întreţinerea cu ușurinţă, alimentarea cu apă și evacuarea apei nu trebuie
amplasate în spatele aparatului.
•
Conexiunile electrice trebuie amplasate astfel încât aparatul să poată fi deconectat atunci când
este montat în poziţie.
RO 13
Black process 45.0° 150.0 LPI
Page 14
30120030RO.fm Page 14 Thursday, April 30, 2009 12:15 PM
MONTAREA UNEI UȘI DECORATIVE APARATULUI
Partea din faţă a aparatului a fost montată astfel încât să se potrivească balamalelor, care permit
ușii să se deschidă fie din partea stângă, fie din partea dreaptă.
Procedaţi în felul următor:
1.
Înșurubaţi balamalele în ușa decorativă, iar în cazul în care este folosit de asemenea un sertar
fals frontal, verificaţi ca să fie fixat de muchia de sus a ușii. Verificaţi ca spaţiul dintre ușă și sertar
să se potrivească elementelor pe ambele părţi.
2.
Montaţi cele două plăci de balamale pe partea frontală a mașinii de spălat cu uscător folosind
cele două piese de sprijin din plastic.
Notă:
se poate folosi o cheie tubulară de 8mm pentru a înșuruba șuruburile filetate în poziţie.
3.
Fixaţi cele două dispozitive de prindere magnetice pe partea opusă balamalelor și verificaţi dacă
clemele metalice sunt fixate pe spatele ușii.
4.
Poziţionaţi balamalele pe ușă în cele două plăci pentru balama pe aparat.
5.
Dacă este nevoie de reglaj, acest lucru se poate efectua fie prin intermediul plăcilor balamalei
(pe verticală), fie prin intermediul șuruburilor de fixare a balamalei (pe orizontală).
MONTAREA UNEI UȘI PE TOATĂ ÎNĂLŢIMEA
Dacă urmează a fi montată o ușă pe toată înălţimea (nu este folosit un sertar fals frontal), trebuie
efectuată o gaură pentru balama în partea superioară a ușii.
Distanţa dintre cele două centre ale găurii balamalei este de 360 - 384mm și distanţa faţă de
marginea ușii este de 21,5mm.
Gaura balamalei trebuie să fie de maxim 12mm adâncime și diametrul său de 35mm: aveţi grijă să
nu găuriţi prin ușă.
Cele două găuri de fixare pentru șuruburile balamalei sunt de 2mm.
BANDĂ DECORATIVĂ
O bandă decorativă poate fi aplicată pe marginea mașinii de spălat cu uscător. Dacă este nevoie,
banda poate fi tăiată pentru a se potrivi la mobilierul dvs., dar în mod normal acest lucru nu este
necesar.
PENTRU A ALINIA
PENTRU A GĂURI
Black process 45.0° 150.0 LPI
RO 14
Loading...
