AVSEDD ANVÄNDNING

Denna tvättmaskin är bestämd uteslutande till
tvättning och centrifugering av linne i mängden, som
är vanlig i hushåll.

• Följ instruktionerna som ges i denna

bruksanvisning och i programöversikten när du
använder tvättmaskinen.

• Spara bruksanvisningen och programöversikten.

Om du överlåter tvättmaskinen till en annan
person, var noga med att också överlämna
bruksanvisningen och programöversikten till den
nya ägaren.

FÖRSIKTIGHETSÅTGÄRDER OCH ALLMÄNNA
REKOMMENDATIONER

1. Säkerhetsföreskrifter

• Tvättmaskinen är avsedd endast

för hushållsbruk.

• Förvara inte brandfarliga vätskor

i närheten av maskinen.

• Placera inte elektriska apparater

ovanpå tvättmaskinen.

• Se till att barn inte leker med

tvättmaskinen.

• Tvättmaskinen får betjäna

barn som är äldre än 8 år, men
också personer med minskad
fysisk, sensorisk eller själslig
förmåga och personer med
otillräckliga erfarenheter eller
kunskaper under förutsättning,
att de är under uppsikt eller de
var instruerade av en ansvarig
person om säker användning
av tvättmaskinen och de förstår
möjliga risker med hänsyn till
dennas användning. Barn får
inte leka med tvättmaskinen.
Barn får inte utföra skötsel av
tvättmaskinen utan uppsikt.

• Använd inte våld för att öppna

locket.

• Om nätkabeln behöver bytas

ut skall den ersättas med en
likadan nätkabel. Denna kan
beställas hos Service. Nätkabeln
får endast bytas ut av en behörig
servicetekniker.

• Stäng av och koppla loss

tvättmaskinen från eluttaget före
rengöring och underhåll.

2. Förpackning

• Förpackningsmaterialet kan återvinnas till 100 %,

vilket framgår av återvinningssymbolen . Följ
lokala bestämmelser när förpackningsmaterialet
skall kasseras.

3. Kassering av förpackning och gamla
tvättmaskiner

• Denna produkt är märkt enligt EG-direktiv 2002/

96/EEC beträffande elektriskt och elektroniskt
avfall (Waste Electrical and Electronic Equipment,
WEEE).

• Genom att säkerställa en korrekt kassering av
denna produkt bidrar du till att förhindra potentiella,
negativa konsekvenser för vår miljö och vår hälsa,
som annars kan bli följden om produkten inte
hanteras på rätt sätt. Symbolen på produkten,
eller i medföljande dokumentation, indikerar att
denna produkt inte får behandlas som vanligt
hushållsavfall. Den ska i stället lämnas in på
en lämplig uppsamlingsplats för återvinning av
elektrisk och elektronisk utrustning. Produkten
måste kasseras enligt lokala miljöbestämmelser för
avfallshantering. För mer information om hantering,
återvinning och återanvändning av denna produkt,
var god kontakta de lokala myndigheterna, ortens
sophanteringstjänst eller butiken där produkten
inhandlades.

• Tvättmaskinen är tillverkad av material som kan
återvinnas. Den ska skrotas enligt gällande lokala
bestämmelser för avfallshantering.

• Innan du skrotar maskinen, ta bort alla
tvättmedelsrester och klipp av nätkabeln så att
maskinen blir obrukbar.

4. Allmänna rekommendationer

• Stäng alltid av maskinen efter användning. Stäng

vattenkranen.

5. EC Declaration of Conformity

• Denna tvättmaskin formges, tillverkas och

saluförs enligt säkerhetskraven i EG-direktiv:
Lågspänningsdirektiv 2006/95/EEC EMC-direktiv
2004/108/EEC (elektromagnetisk kompatibilitet)

Tillverkaren är inte ansvarig för någon skada på
tvättkläder, som är förorsakad genom olämplig eller
oriktig beaktande av instruktionerna till tvättklädernas
behandling, som är anförda på klädernas eller
tvättlinnes hänvisningslappar

SV 1

INNAN TVÄTTMASKINEN ANVÄNDS

1. Ta av förpackningen och kontrollera

a. Klipp upp och ta av skyddsplasten.
b. Avlägsna det översta skyddet och hörnskydden.
c. Avlägsna det undre skyddet genom att tippa

maskinen bakåt och balansera den på ett av de
bakre hörnen. Se till att den plastdelen på det
undre skyddet (om detta finns på din modell)
är kvar i förpackningen och inte i maskinens
underdel. Detta är viktigt eftersom plastdelen

annars kan skada tvättmaskinen under drift.

d. Öppna locket genom att trycka ned det en aning

samtidigt som du drar handtaget uppåt. Avlägsna
polystyrenkudden (på vissa modeller).

e. Dra av den blå skyddsfilmen från panelen

(beroende på modell).

• Packa upp tvättmaskinen och kontrollera att den

inte är skadad. Använd inte tvättmaskinen om du är
osäker. Kontakta Service eller din återförsäljare.

• Förpackningsmaterialet (plastpåsar, delar i

styrenplast, etc.) kan vara farligt och måste förvaras
utom räckhåll för barn.

• Om tvättmaskinen är kall när den levereras, låt

den stå i rumstemperatur några timmar innan du
använder maskinen.

2. Avlägsna transportsäkringen

• Din tvättmaskin är försedd med transportskruvar

och en transportsäkring som förhindrar
skador under transport. Innan du använder

tvättmaskinen måste du avlägsna
transportsäkringen (se “Installation”/“Så här

avlägsnas transportsäkringen“).

3. Ställ tvättmaskinen på plats

• Placera tvättmaskinen på ett stadigt och plant golv.

• Justera fotstöden så att maskinen står stadigt
och jämnt (se “Installation”/“Justera fötterna“).

• Om golvet är täckt av trä eller flytande golv (t.ex.

parkett- eller laminatgolv ) ska maskinen ställas
på en kryssfanersskiva som är minst 40 x 60 cm
stor och minst 3 cm tjock. Skivan ska skruvas fast
till golvet.

• Se till att ventilationsöppningarna i basen på din
tvättmaskin (om din modell har sådana öppnin­gar) inte blockeras av en matta eller något annat
föremål.

4. Vattenanslutning

• Anslut tilloppsslangen enligt gällande lokala

bestämmelser (se “Installation”/“Anslutning av
tilloppsslangen“).

• Vattenanslutning: Endast kallvatten

• Vattenkran: 3/4-tums gängad slangkoppling

• Tryck: 100-1000 kPa (1-10 bar).

• Använd endast nya slangar för att ansluta tvätt-

maskinen till vattentillförseln. Gamla slangar får
inte användas och bör kasseras.

5. Avloppsslang

• Koppla tömningsslangen till vattenlåset eller ett

annat avloppställe. (se “Installation”/“Anslutning av
avloppsslangen“).

• Om maskinen ansluts till ett inbyggt avloppssystem

måste du se till att detta är försett med en ventil
som förhindrar att vatten fylls på och töms samti­digt (häverteffekt).

6. Elektrisk anslutning

• Den elektriska anslutningen ska utföras av en be-

hörig elektriker och enligt tillverkarens anvisningar
och gällande säkerhetsbestämmelser.

• Tekniska data (spänning, effekt och säkringar)

finns på typskylten på baksidan av maskinen.

• Använd inte förlängningskablar eller grenuttag.

• Efter installationen måste alltid stickkontakten vara

åtkomlig eller också ska nätspänningen kunna
frånkopplas med en tvåpolig strömbrytare.

• Använd inte tvättmaskinen om den har skadats

under transporten. Informera Service.

• Nätkabeln får endast bytas ut av Service.

• Tvättmaskinen måste anslutas till ett väl

fungerande jordsystem som uppfyller kraven enligt
gällande bestämmelser. Tvättmaskiner som install­eras i duscheller badrum måste skyddas med en
differentiell restströmbrytare på minst 30 mA. Enligt
lag är det obligatoriskt att jorda tvättmaskinen.
Tillverkaren frånsäger sig allt ansvar för skador på
person, husdjur eller egendom som direkt eller in­direkt orsakas av att dessa anvisningar ej har följts.

• Vänligen välj typ om strömskydd ska

användas

Ungefärliga dimensioner:
Bredd: 400 mm
Höjd: 900 mm
Djup: 600 mm

SV 2

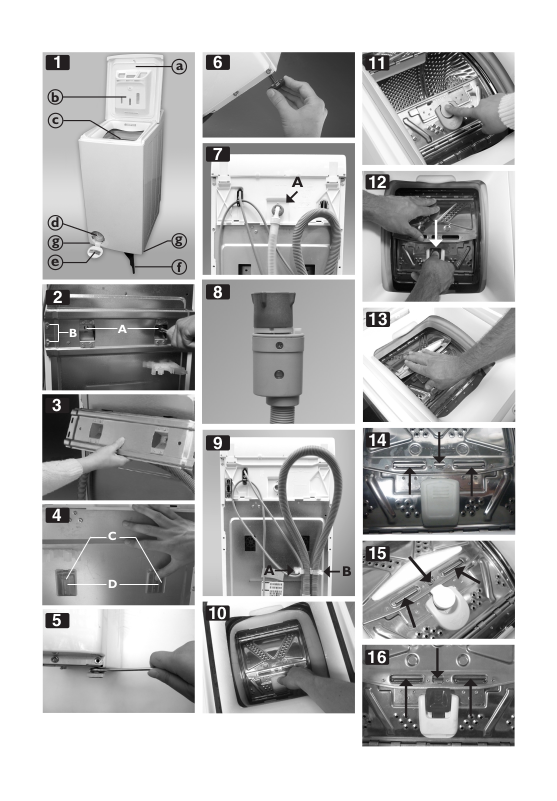

BESKRIVNING AV TVÄTTMASKINEN (bild 1)

a. Lock
b. Tvättmedelsbehållare
c. Trumma
d. Pumpåtkomst bakom nålfälla
e. Serviceskylt (bakom nålfällans lucka)

f. Flyttspak (beroende på modell). För att flytta

maskinen: dra ut spaken en liten bit för hand och
dra sedan ut den helt med foten.

g. Justerbara fotstöd

INSTALLATION

Så här avlägsnas transportsäkringen

Din tvättmaskin är försedd med en transportsäkring
som förhindrar att det uppstår skador under transport.

VIKTIGT: innan du använder tvättmaskinen
MÅSTE du avlägsna transportsäkringen på
maskinens baksida.

1. Lossa de två skruvarna “A” och de fyra

skruvarna “B” med en vanlig skruvmejsel eller en
sexkantsnyckel nr 8 (bild 2).

2. Avlägsna transportsäkringen (bild 3).

3. Sätt tillbaka de fyra yttre skruvarna “B” i
tvättmaskinen och dra åt (bild 2).

4. Sätt fast de två medföljande locken “C” i
öppningarna “D” på tvättmaskinen (bild 4).

Anmärkning: glöm inte att sätta tillbaka och dra åt
de fyra yttre skruvarna.

Justera fötterna (bild 5, 6)

Placera tvättmaskinen på ett plant och stadigt golv i
närheten av el-, vatten- och avloppsanslutningar.

Om golvet är ojämnt kan detta kompenseras genom
att höjden på tvättmaskinens fötter justeras (sätt inte
träklotsar, pappskivor eller dylikt under fötterna).

1. Skruv loss tvättmaskinens ben för hand, med 2-3
varv medurs. Lossa sedan säkerhetsmuttern med
hjälp av en nyckel.

2. Justera fothöjden för hand.

3. Skruva säkringsmuttern motsols mot

tvättmaskinens nedre del.

Se till att fötterna står stadigt på golvet och
att tvättmaskinen står helt plant (använd ett
vattenpass).

För att installera tvättmaskinen krävs ett utrymme som
är 40 cm brett och 63 cm djupt.

Anmärkning: om tvättmaskinen ska stå på en
tjock matta måste fötterna justeras så att luften kan
cirkulera på undersidan av maskinen.

Anslutning av tilloppsslangen (bild 7)

1. Skruv försiktigt tillförselsslangen på ventilen på

tvättmaskinens baksida (“A”); de andra slangsluten
skruv med hand på vattentillförselsventil.

2. Se till att slangen inte är böjd eller klämd på något
sätt.

3. Kontrollera att kranens och tvättmaskinens
kopplingar är täta genom att öppna vattenkranen
helt.

• Om slangen är för kort kan du byta ut den mot en

tryckfast slang av lämplig längd (godkänd enligt
EN 61770 och som klarar ett tryck på minst 1000
kPa). Om ni behöver längre vattenstoppslangen,
kontakta vår kundserviceavdelning eller er
återförsäljare.

• Kontrollera regelbundet att tilloppsslangen är i gott

skick och byt ut den om den verkar skör eller trasig.

• Det går att ansluta tvättmaskinen utan backventil.

Vattenstopp för skydd mot översvämning
(bild 8) (beroende på modell)

• Skruva fast slangen på vattenkranen. Öppna

kranen helt och kontrollera att kopplingen är
vattentät.

• Tvättmaskinen får inte anslutas till en blandarkran

på en varmvattenberedare utan tryckreglage!

• Sänk ej ned slangens förslutning i vatten, annars

kan den förlora sin skyddsfunktion.

• Om den flexibla slangen skadas måste du

omedelbart koppla loss tvättmaskinen från
eluttaget och byta slangen.

• Om den flexibla slangen är för kort, byt ut den mot

en 3 m lång vattenstoppslang (kan inhandlas hos
Service eller din återförsäljare).

Anslutning av avloppsslangen (bild 9)

Lossa avloppsslangen från det vänstra fästet, se pil
“A” i bilden.

Viktigt:
Lossa INTE avloppsslangen från det högra fästet,
se pil “B” i bilden. Annars kan hett vatten läcka ut

och orsaka skållskador.
Koppla tömningsslangen till vattenlåset eller ett annat

avloppställe.
Om slangen inte är tillräckligt lång kan du skarva med
en flexibel slang av samma typ. Dra åt skarvarna med
hjälp av slangklämmor.
Avloppsslangens maximala längd: 2,50 m.
Maximal dräneringshöjd: 100 cm.
Minimal dräneringshöjd: 55 cm.

Viktigt:

Se till att slangen inte är vikt eller klämd och fäst
den så att den inte kan lossna och ramla ned när
tvättmaskinen arbetar.

SV 3
