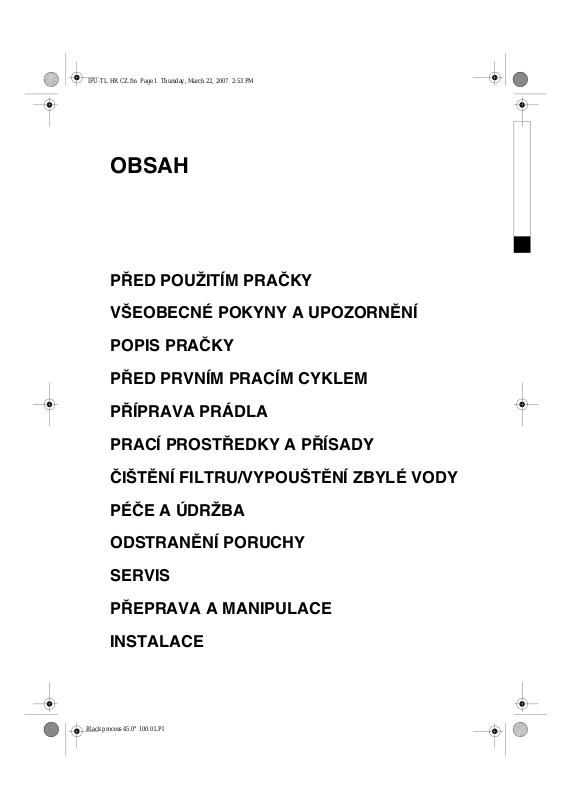

OBSAH
PŘED POUŽITÍM PRAČKY
VŠEOBECNÉ POKYNY A UPOZORNĚNÍ
POPIS PRAČKY
PŘED PRVNÍM PRACÍM CYKLEM
PŘÍPRAVA PRÁDLA
PRACÍ PROSTŘEDKY A PŘÍSADY
ČIŠTĚNÍ FILTRU/VYPOUŠTĚNÍ ZBYLÉ VODY
PÉČE A ÚDRŽBA
ODSTRANĚNÍ PORUCHY
SERVIS
PŘEPRAVA A MANIPULACE
INSTALACE
Black process 45.0° 100.0 LPI
Page 2
IFU-TL HR CZ.fm Page 2 Thursday, March 22, 2007 2:53 PM
PŘED POUŽITÍM PRAČKY
1.Odstranění obalu a kontrola
a.
Rozřízněte a odstraňte ochranný obal.
b.
Odstraňte ochranu horní plochy a ochrany
rohů.
c.Ochranu spodní části odstraňte tak, že
spotřebič nakloníte a otočíte na jednom
zadním rohu. Přesvědčte se, že černá
plastová část dolní ochrany (pokud je k
dispozici u modelů) zůstala v balení a ne
v dolní části spotřebiče.
Je to velmi důležité, jinak by plastová část
mohla při provozu poškodit pračku.
d.
Otevřete víko lehkým stiskem směrem dolů a
zatáhnutím za držadlo. Odstraňte
polystyrénovou výplň (je-li u modelu).
e.
Z panelu odstraňte modrou ochrannou fólii
(je-li u modelu).
•
Po vybalení se přesvědčte, zda není pračka
poškozená. V případě pochybností pračku
nepoužívejte. Zavolejte do servisu nebo
svému prodejci.
•
Obalový materiál (plastové sáčky,
polystyrén, apod.) z dosahu dětí; může pro
ně být nebezpečný.
•
Pokud byla sušička před dodáním v chladu,
nechte ji před použitím několik hodin stát při
pokojové teplotě.
2.Odstranění přepravní lišty
•
Pračka je vybavena přepravními šrouby a
přepravní lištou, aby se nepoškodila při
dopravě.
odstranit přepravní lištu
“Odstranění přepravní lišty”).
Před použitím pračky musíte
(viz “Instalace”/
3.Instalace pračky
•
Pračku umístěte na rovnou a pevnou podlahu.
• Seřiďte nožičky, aby byla pračka ve
stabilní a vyrovnané poloze
(viz “Instalace”/“Seřízení výšky nožiček”).
•
V případě dřevěných nebo tzv. “plovoucích
podlah” (např. některé parketové nebo
laminátové podlahy)umístěte spotřebič na
překližku o rozměrech 40 x 60 cm s nejméně
3 cm tloušt’kou, a překližku připevněte k
podlaze.
4.Přívod vody
•
Přívodní hadici připojte v souladu s platnými
předpisy místního vodárenského podniku
(viz “Instalace”/“Připojení přívodní hadice”).
•
Přívod vody: Pouze studená voda
•
Vodovodní kohout: přípojka k hadici se
•
Tlak: 100-1000 kPa (1-10 bar).
•
Pro připojení pračky k rozvodu vody
používejte jen nové hadice. Použité hadice se
nesmí znovu použít a je třeba je zlikvidovat.
závitem 3/4”
5.Vypouštěcí hadice
•
Vypouštěcí hadici připojte k sifonu nebo ji
zavěste pomocí oblouku ve tvaru “U” přes
okraj umyvadla (viz “Instalace”/“Připojení
vypouštěcí hadice”).
•
Jestliže je pračka připojena k vestavěnému
vypouštěcímu systému, přesvědčte se, zda
je vybaven odvzdušňovačem, který brání
současnému plnění a vypouštění vody
(sifonový efekt).
6.Připojení k elektrické síti
•
Připojení k síti musí provést kvalifikovaný
elektrikář v souladu s pokyny výrobce a
běžnými platnými bezpečnostními předpisy.
•
Technické údaje (napětí, výkon a pojistky)
jsou uvedeny na typovém štítku umístěném
na zadní straně spotřebiče.
•
Pračka musí být připojena pouze pomocí
zásuvky se zemnící přípojkou podle platných
předpisů. Pračka musí být podle zákona
uzemněna. Výrobce odmítá veškerou
odpovědnost za zranění osob nebo zvířat a
poškození majetku, ke kterým došlo v
důsledku nedodržení výše uvedených
pokynů.
•
Nepoužívejte prodlužovací kabely nebo
sdružené zásuvky.
•
Před každou údržbou odpojte pračku od
přívodu elektrické energie.
•
Po instalaci musí být vždy zajištěn přístup k
připojení do sítě přes zásuvku nebo k
dvojpólovému vypínači přívodu proudu.
•
Pokud byla pračka při převozu poškozena,
nezapínejte ji. Zavolejte do servisu.
•
Výměnu elektrického kabelu smí provádět
pouze servisní středisko.
•
Pračka musí být připojena k účinnému
uzemnění v souladu s platnými předpisy.
Zejména spotřebiče umístěné na místech se
sprchou nebo vanou musí být chráněny
diferenciálním spínačem zbytkového proudu
o hodnotě alespoň 30 mA. Uzemnění pračky
je podle zákona povinné. Výrobce odmítá
veškerou odpovědnost za zranění osob nebo
zvířat a poškození majetku, ke kterým došlo
přímo nebo nepřímo v důsledku nedodržení
výše uvedených pokynů.
•
Pračka je určena pouze pro použití v
domácnosti a k předepsanému účelu.
Rozměry:
Šířka: 400 mm
Výška: 900 mm
Hloubka: 600 mm
Black process 45.0° 100.0 LPI
CZ 2
Page 3
IFU-TL HR CZ.fm Page 3 Thursday, March 22, 2007 2:53 PM
VŠEOBECNÉ POKYNY A UPOZORNĚNÍ
•
1.Obal
•
Obalový materiál je 100 % recyklovatelný a
je označený recyklačním symbolem . Při
likvidaci obalového materiálu se řiďte
místními předpisy.
2.Likvidace obalu a staré pračky
•
Tento spotřebič je označen v souladu s
evropskou směrnicí 2002/96/ES o likvidaci
elektrického a elektronického zařízení
(WEEE).
Zajištěním správné likvidace tohoto výrobku
pomůžete zabránit případným negativním
důsledkům na životní prostředí a lidské
zdraví, k nimž by jinak nevhodnou likvidací
tohoto výrobku došlo.
Symbol na výrobku nebo na
dokumentech přiložených k výrobku udává,
že tento spotřebič nepatří do domácího
odpadu. Je nutné ho odvézt k recyklaci do
příslušného sběrného dvora elektrických a
elektronických zařízení.
Likvidace musí být provedena v souladu s
místními předpisy o ochraně životního
prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování,
rekuperaci a recyklaci tohoto výrobku zjistíte
u příslušného místního úřadu, služby pro
likvidaci domovního odpadu nebo v
obchodě, kde jste výrobek zakoupili.
•
Pračka je vyrobena z recyklovatelných
materiálů. Pračku je nutné zlikvidovat v
souladu s místními předpisy o likvidaci
odpadu.
•
Před likvidací odřízněte přívodní kabel, aby
pračka nemohla být připojena k síti.
•
Chcete-li zlikvidovat starou pračku,
odstraňte z komor zbytky pracího
prostředku.
3.Bezpečnostní pokyny
•
Pračka je určena pouze k používání ve
vnitřních prostorách.
•
V blízkosti spotřebiče neskladujte hořlavé
látky.
•
Na horní desku pračky nestavte žádné
elektrické spotřebiče.
•
Nedovolte dětem, aby si hrály s pračkou
nebo uvnitř pračky.
•
Víko neotvírejte silou.
Je-li to nutné, je možné přívodní kabel
vyměnit za stejný, který získáte v servisu.
Přívodní kabel smí vyměňovat pouze
kvalifikovaný elektrikář.
4.Rady k úspoře energie
•
Nejlepších výsledků v úspoře energie, vody,
pracího prostředku a času dosáhnete,
budete-li prát maximální doporučené
množství prádla.
•
Nepřekračujte výrobcem doporučené dávky
uvedené na obalu pracího prostředku.
•
Eko kulička - speciální systém v odtoku zabraňuje úniku pracího prášku z bubnu a
tím do životního prostředí.
•
Předpírku používejte pouze pro velmi
špinavé prádlo! Šetřete pracím prostředkem,
časem, vodou a spotřebou energie tím, že
nebudete používat předpírku pro lehce až
normálně zašpiněné prádlo.
•
Skvrny ošetřete ještě před praním pomocí
odstraňovače skvrn nebo namočte zaschlé
skvrny do vody, abyste nemuseli zvolit
program s vyšší teplotou.
•
Šeřte energii používáním pracího programu
60°C místo 95°C nebo pracího programu
40°C místo 60°C.
•
Čas i energii můžete ušetřit také volbou vyšší
rychlosti odstředění ke snížení množství
vody v prádle, pokud chcete prádlo sušit v
bubnové sušičce (pro pračky s nastavitelnou
rychlostí odstředění).
5.Obecná doporučení
•
Jestliže pračku nepoužíváte, nenechávejte ji
připojenou k síti. Zavřete vodovodní kohoutek.
•
Před čištěním nebo údržbou vždy pračku
vypněte a odpojte ji od sítě.
6.Prohlášení o souladu s předpisy EU
•
Tato pračka byla navržena, vyrobena a
dodána do trh v souladu s bezpečnostními
požadavky směrnic EU:
73/23/EHS Směrnice pro nízké napětí
89/336/EHS Směrnice EMC
93/68/EHS Směrnice pro značení CE
Black process 45.0° 100.0 LPI
CZ 3
Page 4
IFU-TL HR CZ.fm Page 4 Thursday, March 22, 2007 2:53 PM
POPIS PRAČKY
1.
Víko
2.
Násypka na mycí prostředek
3.
Buben
4.
Přístup k čerpadlu za krytem
5.
Servisní štítek (za krytem filtru)
6.
Přemist’ovací páka (podle modelu)
•
Chcete-li spotřebič přemístit:
povytáhněte trochu držadlo
rukou a pak ho nohou zasuňte do
polohy stop.
7.
Seřiditelné nožičky
1
2
3
4
5
PŘED PRVNÍM PRACÍM CYKLEM
Doporučujeme provést krátký prací cyklus bez prádla, aby se odstranily zbytky vody, které
mohly zůstat v pračce po jejím testování ve výrobě.
1.
Otevřete vodovodní kohoutek.
2.
Zavřete uzávěry bubnu.
3.
Přidejte malé množství pracího prostředku (asi 30 ml) do komory pro hlavní praní
dávkovače pracích prostředků.
4.
Zavřete víčko.
5.
Zvolte krátký program a spust’te ho (viz samostatnou tabulku programů).
6
7
Black process 45.0° 100.0 LPI
CZ 4
Page 5
IFU-TL HR CZ.fm Page 5 Thursday, March 22, 2007 2:53 PM
PŘÍPRAVA PRÁDLA
Třídění prádla
1. Prádlo roztřiďte podle...
• Druhu látky / symbolu údržby na visačce
Bavlna, smíšená vlákna, snadná údržba/
syntetické materiály, vlna, ruční praní.
•Barvy
Oddělte bílé a barevné kusy.
Nové barevné kusy perte zvlášt’.
•Náplně
Perte dohromady prádlo různých rozměrů,
zvýšíte tak prací účinek a prádlo se v bubnu
lépe rozloží.
• Jemnosti látky
Jemné kousky perte zvlášt’: používejte
zvláštní program pro čistou střižní vlnu, ,
záclony a jiné jemné kusy. Vždy ze záclon
odstraňte háčky nebo záclony s háčky perte
v bavlněném sáčku. Používejte zvláštní
program pro prádlo určené pro ruční praní.
Perte punčochy, pásky nebo jiné malé
kousky s háčky (např. podprsenky) ve
speciálních bavlněných sáčcích pro pračky
nebo v polštářovém povlaku.
2.Vyprázdněte kapsy
Mince, zavírací špendlíky nebo podobné
předměty mohou poškodit prádlo stejně jako
buben pračky i nádrž.
3.Uzávěry
Zatáhněte zipy a zapněte knoflíky nebo
háčky; volné pásky a tkanice je třeba svázat.
Čištění skvrn
•
Skvrny od krve, mléka, vajec a jiných
organických látek se většinou odstraní
během programu ve fázi působení enzymů.
•
K odstranění skvrn od červeného vína, kávy,
čaje, trávy, ovoce apod. je třeba přidat
odstraňovač skvrn do komory pro hlavní
dávkovače na prací prostředky.
•
Zvlášt’ odolné skvrny je třeba odstranit před
praním čističem skvrn.
Barvení a bělení
•
Používejte pouze barviva a bělidla vhodná
pro pračky.
•
Řiďte se pokyny výrobce.
•
Na plastových nebo gumových částech
pračky mohou barviva a bělidla zanechat
skvrny.
Black process 45.0° 100.0 LPI
CZ 5
Page 6
IFU-TL HR CZ.fm Page 6 Thursday, March 22, 2007 2:53 PM
Vkládání prádla
1.
Otevřete víko pračky zvednutím nahoru.
2.
Otevřete buben stlačením tlačítka (obrázky “1a”
nebo “1b” - podle modelu).
3.
Prádlo vkládejte do bubnu po jednotlivých
kusech. Nepřekračujte maximální množství
prádla pro programy uvedené v samostatné
tabulce programů.
Poznámky:
- Přetěžování pračky má za následek špatné
prací výsledky a zmačkané prádlo.
- Zkontrolujte, zda prádlo nevisí z bubnu; zjistíteli to, zasuňte prádlo zpět do bubnu tak, abyste
mohli klapky bubnu řádně zavřít.
- Nepoužívejte klapky k napěchování prádla do
bubnu.
4.
Chcete-li buben zavřít, podržte oboje dvířka opět
uprostřed (obrázek “2”).
POZOR:
bubnu správně zajištěné - podle modelu:
- kovový háček musí být zcela zaháknutý do
- všechny kovový háčky musí být řádně
- zkontrolujte, zda se mezi klapkami nebo mezi
přesvědčte se, že jsou klapkové uzávěry
zadní klapky dvířek - viz obrázek “2a”, nebo
zaháknuté v zadní klapce dvířek a tlačítko musí
přesahovat přes okraj zadní klapky dvířek - viz
obrázek “2b”.
klapkami a bubnem nezachytilo žádné prádlo.
1a
1b
2
Black process 45.0° 100.0 LPI
2a
CZ 6
Page 7
IFU-TL HR CZ.fm Page 7 Thursday, March 22, 2007 2:53 PM
PRACÍ PROSTŘEDKY A PŘÍSADY
Výběr vhodného pracího prostředku a
přísad
Druh pracího prostředku závisí na:
•
druhu látky (bavlna, snadná údržba/
syntetické materiály, vlna).
Poznámka:
prostředky na vlnu.
•
barvě;
•
prací teplotě;
•
stupni a typu znečištění.
Poznámky:
•
Jestliže zapnete funkci Odložený start (je-li
tato funkce u vaší pračky), tekuté prací
prostředky nepoužívejte.
•
Nepoužívejte tekutý prací prostředek pro
hlavní praní, jestliže jste zvolili funkci
“Předpírka” nebo program s “Předpírkou”
(podle modelu).
•
Bělavé zbytky pracího prostředku jsou
způsobeny nerozpustnými složkami
použitými v moderních bezfosfátových
pracích prášcích. Tyto skvrny snadno
oprášíte nebo okartáčujete, nebo raději
používejte tekuté prací prostředky.
•
Prací prostředky a přísady uchovávejte na
bezpečném a suchém místě mimo dosah dětí.
•
Používejte pouze prací prostředky určené do
automatických praček pro domácnosti.
•
Používáte-li prostředky k odstraňování
vodního kamene, barviva nebo bělidla,
přesvědčte se, zda jsou vhodné do
automatické pračky.
•
Prostředky proti vodnímu kameni by mohly
obsahovat složky, které mohou poškodit
části pračky.
•
V pračce nepoužívejte rozpouštědla (např.
terpentýn, benzín apod.).
•
V pračce neperte látky, které byly ošetřeny
rozpouštědly nebo hořlavými tekutinami.
používejte pouze speciální prací
Dávkování
Dbejte pokynů na obalu pracího prostředku k:
•
stupni a typu znečištění;
•
množství prádla;
-
plná náplň: řiďte se pokyny výrobce k
dávkování;
-
poloviční náplň: 3/4 dávky pro plnou
náplň;
-
minimální náplň (asi 1 kg): poloviční
dávka pro plnou náplň;
•
tvrdosti vody v místě svého bydliště (stupeň
tvrdosti zjistíte u místního vodárenského
podniku): měkká voda vyžaduje menší
množství pracího prostředku.
Poznámky:
•
Příliš mnoho pracího prostředku může
způsobit nadbytečné množství pěny, které
snižuje účinnost praní. Zjistí-li pračka
nadbytečné množství pěny, nespustí
odstřeďování.
•
Nedostatečné množství pracího prostředku
způsobuje:
prádlo je po vyprání zašedlé, na bubnu,
hadicích a topném tělese jsou usazeniny.
•
Používáte-li koncentrované avivážní
prostředky, nalijte do dávkovače vodu až ke
značce “MAX”.
•
Používáte-li vysoce koncentrované práškové
nebo tekuté prací prostředky, vložte přímo
do bubnu přiložený dávkovač s práškem ve
tvaru koule nebo pytlíčku; zabráníte tak
problémům s jeho rozptýlením.
Black process 45.0° 100.0 LPI
CZ 7
Page 8
IFU-TL HR CZ.fm Page 8 Thursday, March 22, 2007 2:53 PM
Přidávání pracích prostředků a přísad
Dávkování pracích prostředků
•
Prací prášek pro předpírku a hlavní praní
•
Prací prášek pro hlavní praní bez předpírky
•
Avivážní prostředky pouze ke značce “
•
Odstraňovače skvrn
•
Prostředky ke změkčování vody
(stupeň tvrdosti vody 4)
•
Škrob (rozpuštěný ve vodě); maximálně 100 ml)
Dbejte na to, abyste komory plnili pouze ke značce “
Pro programy bez předpírky s teplotami od studené vody do
40°C doporučujeme používat tekuté prací prostředky, které
nezanechávají na prádle bělavé skvrny.
Použití chlorového bělidla
•
Vyperte prádlo požadovaným programem
(Bavlna, Syntetické), do komory na
ZMĚKČOVADLO přidejte vhodné množství
chlorového bělidla (pečlivě zavřete víko).
•
Okamžitě po ukončení programu spust’te
program “Máchání a odstřeďování”, abyste
odstranili případný pach bělidla; chcete-li,
můžete přidat aviváž.
•
Nikdy nedávejte chlorové bělidlo a aviváž do
komory na změkčovadlo současně.
MAX
”
MAX
Použití práškového škrobu
Používáte-li práškový škrob, postupujte
následujícím způsobem:
•
Vyperte prádlo požadovaným pracím
programem.
•
Potom smíchejte škrob podle pokynů
výrobce škrobu.
•
Připravený škrobový roztok (max. 100 ml)
nalijte do komory na změkčovadlo
dávkovače mycího prostředku.
•
Pak zavřete víko a spust’te program
“Máchání a odstředění”.
()
”.
Black process 45.0° 100.0 LPI
CZ 8
Page 9
IFU-TL HR CZ.fm Page 9 Thursday, March 22, 2007 2:53 PM
ČIŠTĚNÍ FILTRU/VYPOUŠTĚNÍ ZBYLÉ VODY
Pračka je vybavena samočisticím čerpadlem. Filtr
zachytí knoflíky, mince, zavírací špendlíky apod.,
které zůstaly v prádle.
Doporučujeme pravidelně filtr kontrolovat a čistit,
nejméně dvakrát až třikrát ročně.
Především:
•
jestliže pračka správně nevypouští vodu nebo
neodstřeďuje.
•
jestliže svítí kontrolka “Vyčistěte čerpadlo”.
DŮLEŽITÉ UPOZORNĚNÍ:
pračky si ověřte, zda voda už vychladla.
Zbylou vodu je také nutné vypustit před přepravou
pračky.
1.
Pračku odpojte od sítě.
2.
Mincí otevřete kryt filtru.
3.
Pod filtr umístěte misku.
4.
Pomalu otáčejte filtrem směrem doleva, až se
výstupek dostane do svislé polohy; filtr však ještě
nevytahujte.
5.
Počkejte, až vyteče všechna voda.
6.
Teprve teď filtr úplně vyšroubujte a vytáhněte.
7.
Vyčistěte filtr a jeho komoru.
8.
Přesvědčte se, zda není oběžné kolo čerpadla
(v krytu za filtrem) zablokované.
9. Filtr zasuňte zpět a zašroubujte ho úplně
směrem doprava až na doraz (výstupek musí
být vodorovně)
10.
Do pračky vlijte bubnem přibližně jeden litr vody a
zkontrolujte, zda voda nevytéká z filtru.
11.
Zavřete kryt filtru.
12.
Pračku opět připojte k síti.
.
před vypouštěním
2
6
Black process 45.0° 100.0 LPI
CZ 9
Page 10
IFU-TL HR CZ.fm Page 10 Thursday, March 22, 2007 2:53 PM
PÉČE A ÚDRŽBA
Násypka na mycí prostředek
Násypku na prací prostředek pravidelně kontrolujte a
nejméně třikrát až čtyřikrát ročně ji vyčistěte, aby se
prací prostředek nemohl uvnitř usazovat:
1.
Zasuňte západky na obou stranách dávkovače.
2.
Vytáhněte dávkovač směrem k sobě a vyjměte ho.
V dávkovači mohlo zůstat trochu vody. Proto
doporučujeme přenášet dávkovač ve svislé poloze.
3.
Dávkovač umyjte pod tekoucí vodou.
Můžete také vyjmout a vyčistit uzávěry sifonu a omýt je.
4.
Uzávěry sifonu pak vrat’te na místo (pokud jste je vyjmuli).
Přesvědčte se, zda jsou nasazené správně.
5.
Dávkovač vrat’te zpět tak, že západky zasunete do
otvorů ve víku a budete jimi otáčet, až obě horní západky
zapadnou.
Poznámka: zkontrolujte, zda jste dávkovač na prací
prostředky správně umístili.
Filtr přívodní hadice
Filtr kontrolujte a vyčistěte nejméně dvakrát až třikrát
ročně.
1.
Pračku odpojte od sítě.
2.
Zavřete vodovodní kohoutek.
3.
Odšroubujte hadici od vodovodního kohoutku.
4.
Filtr na konci hadice pečlivě ho vyčistěte, např. zubním
kartáčkem, ale nedemontujte ho.
Poznámka
5.
Ohebnou hadici přišroubujte rukou zpět k vodovodnímu
kohoutku. Nepoužívejte kleště (nebezpečí rozdrcení
přípojky).
6.Otevřete vodovodní kohout a zkontrolujte
vodotěsnost spojení.
7.
Pračku opět zapojte.
Přívodní hadice
Přívodní hadici pravidelně kontrolujte, zda není někde
zpuchřelá nebo prasklá, a je-li to nutné, vyměňte ji za
novou stejného typu.
Přívodní hadice na obrázku “A” má a bezpečnostní ventil,
který chrání spotřebič před nekontrolovatelným přívodem
vody; pokud je kontrolní okénko bezpečnostního ventilu
červené, bezpečnostní ventil byl aktivován a hadici je nutné
vyměnit. Novou přívodní hadici získáte v servisu nebo u
svého prodejce.
Jestliže je přívodní hadice vybavena průhledným obalem
(obr. “B”), pravidelně kontrolujte barvu průhledného obalu.
Jakmile se obal zbarví do červena, znamená to, že hadice
někde prosakuje a je nutné vyměnit. Novou hadici
dostanete v servisu nebo u specializovaného prodejce.
: hadici neponořujte do vody.
A
Kontrolní
okénko
bezpečnostního
ventilu
B
Black process 45.0° 100.0 LPI
CZ 10
Page 11
IFU-TL HR CZ.fm Page 11 Thursday, March 22, 2007 2:53 PM
Vnější plochy a ovládací panel
•
Vyčistěte je měkkým vlhkým hadříkem.
•
Je-li to nutné, můžete použít neutrální čisticí
prostředek do domácnosti (nepoužívejte
agresivní nebo abrazivní prostředky).
Vnitřek pračky
•
Po každém praní nechte víko nějakou dobu
otevřené, dokud vnitřek pračky nevyschne.
•
Jestliže nikdy nebo jen zřídka perete při
95°C, doporučujeme příležitostně spustit
některý z programů při 95°C, bez prádla a s
menším množstvím pracího prostředku, aby
se vnitřek pračky vyčistil.
Těsnění víka
•
Pravidelně kontrolujte stav těsnění víka a
občas je otřete vlhkým hadříkem.
Přívodní hadice
•
Pravidelně kontrolujte, zda přívodní hadice
nepuchří nebo nepraská. V případě potřeby
ji vyměňte.
Filtr
•
Filtr pravidelně kontrolujte a čistěte ho
nejméně 3x nebo 4x ročně (viz “Čištění filtru/
Vypouštění zbylé vody”).
K čištění spotřebiče nepoužívejte hořlavé tekuté prostředky.
Vyjmutí předmětu zapadlého mezi buben a nádrž
Jestliže Vám nějaký předmět spadne mezi buben a nádrž,
můžete ho lehce najít díky vyjímatelnému žebru bubnu:
1.
Pračku odpojte od sítě.
2.
Vyjměte z bubnu prádlo.
3.
Zavřete uzávěry bubnu a otočte bubnem o půl otáčky.
4.
S použitím šroubováku stiskněte plastový konec a
posunujte žebrem zleva doprava.
3
5.
Žebro spadne do bubnu.
6.
Otevřete buben: otvorem v bubnu můžete zapadlý
předmět vyjmout.
7.
Vnitřkem bubnu žebro znovu nasaďte.
Plastový výstupek je přitom nad otvorem na pravé
straně bubnu.
8.
Pak zasuňte plastové žebro doleva, až zapadne.
9.
Opět zavřete uzávěry bubnu, otočte bubnem o půl
otáčky a zkontrolujte polohu žebra a všechny
upevňovací body.
10.
Pračku opět zapojte.
Black process 45.0° 100.0 LPI
4
4
7
CZ 11
Page 12
IFU-TL HR CZ.fm Page 12 Thursday, March 22, 2007 2:53 PM
ODSTRANĚNÍ PORUCHY
Tato pračka je vybavena automatickými bezpečnostními funkcemi, které okamžitě zjistí a určí druh
poruchy, a umožní vám vhodným způsobem reagovat. Většinou jde o malé poruchy, které
odstraníte během několika minut.
Problém Příčiny, řešení, tipy
Pračka nezačala prát,
kontrolky nesvítí.
Pračka se nespustí,
přestože jste stiskli
tlačítko Start/Pauza.
Pračka se zastavila
během programu a
kontrolka “Start/Pauza”
bliká
Po praní zůstávají v
násypce zbytky pracích
prostředků anebo
přísad.
Pračka při odstřeďování
vibruje
Závěrečné odstředění je
nedostatečné
Program je o něco delší/
kratší než bylo uvedeno
na displeji (pouze u
praček s displejem,
který ukazuje zbytkový
čas programu).
•
Zástrčka není řádně zasunuta do sít’ové zásuvky.
•
Zásuvka nebo pojistka nefunguje správně (vyzkoušejte je např.
stolní lampou či jiným podobným zařízením).
•
Víko není správně zavřené.
•
Funkce “Zablokování tlačítek” je zapnutá (pokud je u
modelu). K odemknutí tlačítek stiskněte současně tlačítko teploty a
tlačítko rychlosti odstředění a podržte je na nejméně 3 vteřiny.
Symbol klíče na displeji zmizí a program může být spuštěn.
•
Je zapnutá funkce “Zastavení máchání” (pokud je u pračky k
dispozici) a kontrolka . Zastavení máchání na ukazateli průběhu
programu svítí - funkci “Zastavení máchaní” ukončete stiskem tlačítka
“Start/Pauza”
•
Program byl změněn - zvolte opět požadovaný program a stiskněte
tlačítko
•
Program byl přerušen a možná došlo i k otevření dvířek - zavřete
dvířka a restartujte program stisknutím tlačítka
•
Bezpečnostní systém pračky byl aktivován (viz “Popis červených
kontrolek”).
•
Vodovodní kohout není otevřený nebo je přívodní hadice ohnutá
(svítí kontrolka “Vodovodní kohout zavřený”).
•
Je dávkovač na prací prostředky správně umístěný a není
zanesený (viz “Péče a údržba”).
•
Filtr v přívodní hadici je zanesený (viz “Péče a údržba”).
•
Pračka není vyrovnaná; nožičky nejsou správně seřízené (viz
“Instalace”).
•
Neodstranili jste přepravní lištu;
tato přepravní lišta odstraněna.
Spotřebič je vybaven systémem ke zjišt’ování nerovnováhy a korekčním
systémem. Jestliže dáte do pračky jednotlivé těžké kusy (např. koupací
plášt’), může tento systém automaticky snížit rychlost odstředění, nebo
dokonce odstřeďovací cyklus úplně přerušit, aby pračku chránil.
•
Těžké kusy zabraňují odstřeďování; přidejte menší kousky prádla a
znovu spust’te odstřeďovací cyklus.
•
Pračka nespustí odstřeďování také při nadbytečném množství
pěny; zvolte a spust’te program “Máchání a odstřeďování”.
Nepoužívejte nadměrné množství pracího prostředku (viz “Prací
prostředky a přísady”).
•
Tlačítko “Nastavení odstředění” (pokud je u pračky k dispozici) bylo
nastaveno na “0” nebo na nízkou rychlost odstředění, nebo na
funkci “bez odstředění” (pokud je u pračky k dispozici).
Normální jev, kdy se pračka přizpůsobuje okolnostem, které mohou
mít vliv na délku pracího programu, např.: nadměrná tvorba pěny,
nevyváženost při vložení těžkých kusů prádla, prodloužená doba
ohřevu při snížené teplotě přiváděné vody.
Pračka vezme při výpočtu délky programu tyto skutečnosti v úvahu a
délku programu případně upraví.
na modelu pračky) se při takto upravených časových úsecích
objeví animace.
, nebo volbou a spuštěním “Čerpání”.
“Start/Pauza”
.
Před použitím pračky musí být
Na některých displejích (záleží
CZ 12
“Start/Pauza”
.
Black process 45.0° 100.0 LPI
Page 13
IFU-TL HR CZ.fm Page 13 Thursday, March 22, 2007 2:53 PM
Popis červených kontrolek
Červená kontrolka
svítí
“Vodovodní kohout
zavřený”
Ukazatel
na displeji (pokud
je jím pračka
vybavena)
Popis
Příčiny
Řešení
Pračka má nedostatečný nebo žádný přívod
vody. Kontrolka
“Start/Pauza”
bliká.
Zkontrolujte, zda:
•
Je vodovodní kohout zcela otevřený a tlak
přívodu vody je dostatečný.
•
Hadice není někde přehnutá.
•
Sítkový filtr v přívodní hadici není zanesený
(viz “Péče a údržba”.
•
Voda v přívodní hadici nezamrzla.
•
Kontrolní okénko bezpečnostního ventilu
přívodní hadice je červené (pokud je u pračky
přívodní hadice jako na obrázku
“A”
- viz
předchozí část “Péče a údržba”); nahraďte
přívodní hadici novou, získáte ji v servisu nebo
u svého prodejce.
Po odstranění problému stiskněte tlačítko
“Start/Pauza”
k restartování programu.
Jestliže se závada znovu objeví, zavolejte do
servisu (viz další část).
“Vyčistěte
čerpadlo”
Black process 45.0° 100.0 LPI
Voda se neodčerpala. Pračka se zastavila v
příslušné části programu; vytáhněte zástrčku ze
sítě a zkontrolujte, zda:
•
Není vypouštěcí hadice nikde přehnutá.
•
Není čerpadlo nebo filtr zanesené (viz část
“Čištění filtru/Vypouštění zbylé vody”).
vypouštěním pračky si ověřte, zda voda už
vychladla)
•
Voda ve vypouštěcí hadici nezamrzla.
.
Po odstranění programu, vyberte a spust’te
program “Čerpání”, nebo stiskněte tlačítko
“Reset” na alespoň 3 vteřiny; poté restartujte
požadovaný program. Jestliže se závada znovu
objeví, zavolejte do servisu (viz další část).
CZ 13
před
Page 14
IFU-TL HR CZ.fm Page 14 Thursday, March 22, 2007 2:53 PM
Červená kontrolka
svítí
“Servis”
Ukazatel na
časovém displeji
(je-li jím model
vybaven)
“bdd”
Pračka se zastavila během programu.
Popis
Příčiny
Řešení
(v případě vaše
pračka nemá displej:
všechny kontrolky
ukazatele průběhu
programu svítí)
“Uzávěry bubnu otevřené” (klapkové uzávěry
bubnu nejsou správně zavřené).
Stiskněte tlačítko “Reset” na nejméně 3
vteřiny a počkejte, dokud se nerozsvítí
kontrolka “Otevřená dvířka” . Otevřete víko a
zavřete uzávěry dvířek bubnu, a pak znovu
zvolte požadovaný program a spust’te ho.
Jestliže se závada znovu objeví, zavolejte do
našeho servisu.
od “F02” do “F35”
(kromě “F09”)
“Porucha elektrického systému”
Zvolte a spust’te program “Čerpání”, nebo
stiskněte tlačítko “Reset” na nejméně 3
vteřiny.
“F09” “Hladina vody příliš vysoká” (po zrušení
programu nebo špatném kroku). Vypněte
pračku, a potom ji zapněte znova, vyberte
program “Čerpání” a spust’te ho do 15 vteřin.
“FA” “Porucha akvastopu”
Vypněte pračku, vytáhněte sít’ovou zástrčku ze
zásuvky a zavřete vodovodní kohout. Opatrně
pračku nakloňte směrem dopředu, aby
nahromaděná voda mohla vytéct z jejího
spodku. Potom:
•
Pračku opět zapojte.
•
Otevřete vodovodní kohout (jestliže voda začne
okamžitě natékat do pračky, i když pračka není
zapnutá, jde o poruchu; Zavřete přívod vody a
zavolejte do servisního střediska).
•
Znovu zvolte požadovaný program a spust’te
ho.
“Fod” “Příliš mnoho pěny”
Přílišné množství pěny přerušilo prací program.
•
Zvolte a spust’te program “Máchání a
odstřeďování” .
•
Potom znovu zvolte požadovaný program a
spust’te ho s použitím méně pracího
prostředku.
Projevuje-li se porucha i nadále, zavřete přívod
vody a zavolejte do servisního střediska (viz
příští část).
Jestliže vaše pračka nemá časový displej, zkontrolujte podle výše uvedených
pokynů, co by mohlo být příčinou poruchy a řiďte se příslušnými pokyny.
CZ 14
Black process 45.0° 100.0 LPI
Page 15
IFU-TL HR CZ.fm Page 15 Thursday, March 22, 2007 2:53 PM
SERVIS
Než se obrátíte na servis:
1.
Pokuste se problém vyřešit sami (viz
“Odstranění poruchy”).
2.
Znovu spust’te program, zda se závada opět
projeví.
3.
Jestliže porucha trvá, zavolejte do servisu.
Uveďte:
•
Druh poruchy.
•
Přesný model pračky.
•
Servisní kód (číslo za slovem SERVICE).
Servisní štítek je umístěný za krytem
filtru na cizí předměty nebo na zadní
straně spotřebiče.
•
Svoji úplnou adresu.
•
Telefonní číslo i s předvolbou.
Nejdříve byste měli zavolat do servisu
prodejce, kde jste pračku koupili.
PŘEPRAVA A MANIPULACE
1.
Pračku odpojte od sítě.
2.
Zavřete vodovodní kohoutek.
3.
Odpojte přívodní a vypouštěcí hadici.
4.
Vypust’te zbytky vody z hadic a z pračky (viz “Čištění
filtru/Vypouštění zbylé vody”).
Vždy počkejte, až voda vychladne, abyste se
neopařili.
5.
Aby šlo s pračkou lépe manipulovat, povytáhněte
držadlo umístěné vpředu dole (jestliže je jím
zakoupený model vybaven) a nohou ho zasuňte do
polohy stop. Pak zasuňte držadlo zpět do původní
polohy.
6.
Před převozem opět upevněte přepravní lištu.
7.
Pračku přepravujte vždy ve svislé poloze.
DŮLEŽITÉ UPOZORNĚNÍ:
držadlo vysunuté.
nezapínejte pračku, je-li
Black process 45.0° 100.0 LPI
CZ 15
Page 16
IFU-TL HR CZ.fm Page 16 Thursday, March 22, 2007 2:53 PM
INSTALACE
Odstranění přepravní lišty
Pračka je vybavena přepravní lištou, aby se
nepoškodila při dopravě.
DŮLEŽITÉ UPOZORNĚNÍ: Před použitím pračky
MUSÍ být tato přepravní lišta z její zadní části
odstraněna.
1.
Plochým šroubovákem nebo nástrčným klíčem č. 8
na šestihranné matice uvolněte dva šrouby “A” a čtyři
šrouby “B”.
2.
Sejměte přepravní lištu.
3.
Čtyři vnější šrouby “B” vrat’te na původní místo na
spotřebiči a utáhněte je.
4.
Dvě přiložená těsnění “C” zasuňte je do otvorů
spotřebiče “D”.
Poznámka: čtyři vnější šrouby nezapomeňte vrátit
na místo a utáhnout je.
A
D
B
1
1
C
1
2
4
D
4
Black process 45.0° 100.0 LPI
CZ 16
Page 17
IFU-TL HR CZ.fm Page 17 Thursday, March 22, 2007 2:53 PM
Seřízení výšky nožiček
Pračku instalujte na rovném povrchu v blízkosti
elektrické, vodovodní a odpadní přípojky.
Je-li podlaha nerovná, seřiďte vyrovnávací nožičky tak,
aby pračka stála rovně (nedávejte pod nožičky kousky
dřeva, lepenky apod.):
1.
Přiloženým klíčem uvolněte pojistnou matici.
2.
Rukou seřiďte výšku nožičky.
3.
Matici opět utáhněte směrem doleva.
Přesvědčte se, zda nožičky stojí stabilně na zemi a
zkontrolujte, zda je spotřebič dokonale vyrovnaný
(použijte vodováhu).
Pračku je možné instalovat do prostoru 40 cm širokého
a 63 cm hlubokého.
Poznámka:
seřiďte nožičky tak, aby byl pod spotřebičem
dostatečný prostor k volnému proudění vzduchu.
jestliže pračku umístíte na silný koberec,
Připojení přívodní hadice
1.
Opatrně rukou našroubujte přívodní hadici “A” (viz
obrázky “1” nebo “2” na vodovodní kohoutek.
2.
Dbejte na to, aby hadice nebyla nikde přehnutá.
3.
Zkontrolujte vodotěsnost připojení pračky úplným
otevřením vodovodního kohoutku.
Jestliže je hadice příliš krátká, nahraďte ji tlakovou
hadicí dostatečné délky (musí vyhovovat normě EN
50084, min. 1000 kPa).
Přívodní hadici pravidelně kontrolujte, zda na ní nejsou
zlomy a praskliny. V případě potřeby ji vyměňte.
Pračku je možné připojit i bez zpětného ventilu.
A
Black process 45.0° 100.0 LPI
1
2
CZ 17
Page 18
IFU-TL HR CZ.fm Page 18 Thursday, March 22, 2007 2:53 PM
Systém Aquastop proti vyplavení
(viz typ přívodní hadice, jak je uveden vpravo - podle
modelu)
•
Přišroubujte hadici k vodovodnímu kohoutku.
Otevřete kohoutek naplno a zkontrolujte vodotěsnost
připojení.
•
Pračka nesmí být připojena ke směšovacímu
kohoutku tlakového ohřívače vody!
•
Přívodní hadice a plastové pouzdro obsahují (podle
modelu) elektrické prvky: hadici proto nepřeřezávejte
a plastovou krabici neponořujte do vody.
•
Jestliže je hadice poškozená, okamžitě odpojte
pračku od elektrické sítě a hadici vyměňte.
Je-li hadice příliš krátká, nahraďte ji hadicí Aquastop
dlouhou 3 m (k dostání v servisu nebo u vašeho
prodejce). Výměnu smí provádět pouze kvalifikovaný
elektrikář.
Připojení vypouštěcí hadice
1.
Uvolněte vypouštěcí hadici z levého uchycení hadic,
viz šipku “A” na obrázku.
Důležité:
NEUVOLŇUJTE uchycení vypouštěcí hadice z
pravé strany, viz šipku “B” na obrázku.
dojít k úniku vody a opaření.
2.
Upevněte oblouk U (“C”)
vypouštěcí hadice
3.
Vypouštěcí hadici připojte k sifonu nebo ji zavěste
pomocí oblouku ve tvaru “U” přes okraj umyvadla a
správně připevněte.
Malá umyvadla na mytí rukou nejsou vhodná.
Hrana umyvadla musí být maximálně 100 cm od
podlahy.
k úplnému konci
.
Mohlo by
A
B
Potřebujete-li hadici nastavit, použijte hadici stejného
typu a spoj upevněte svorkami na hadice s
utahovacími šrouby.
Max. celková délka vypouštěcí hadice: 2,50 m.
Maximální výška odpadu (“U” oblouk): 100 cm
Minimální výška odpadu: 55 cm
Důležité upozornění:
Přesvědčte se, že vypouštěcí hadice není přehnutá a
zajistěte ji proti vypadnutí během chodu spotřebiče.
Black process 45.0° 100.0 LPI
C
CZ 18
Loading...
