Page 1

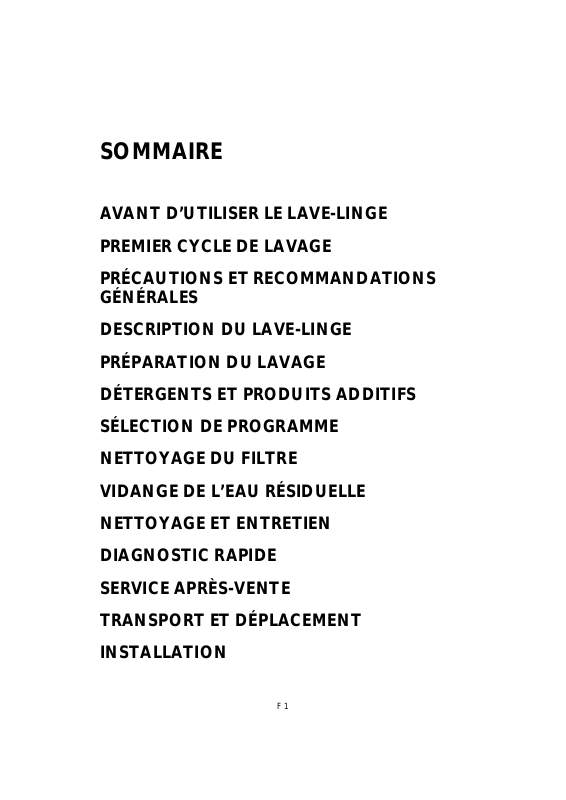

SOMMAIRE
AVANT D’UTILISER LE LAVE-LINGE
PREMIER CYCLE DE LAVAGE
PRÉCAUTIONS ET RECOMMANDATIONS
GÉNÉRALES
DESCRIPTION DU LAVE-LINGE
PRÉPARATION DU LAVAGE
DÉTERGENTS ET PRODUITS ADDITIFS
SÉLECTION DE PROGRAMME

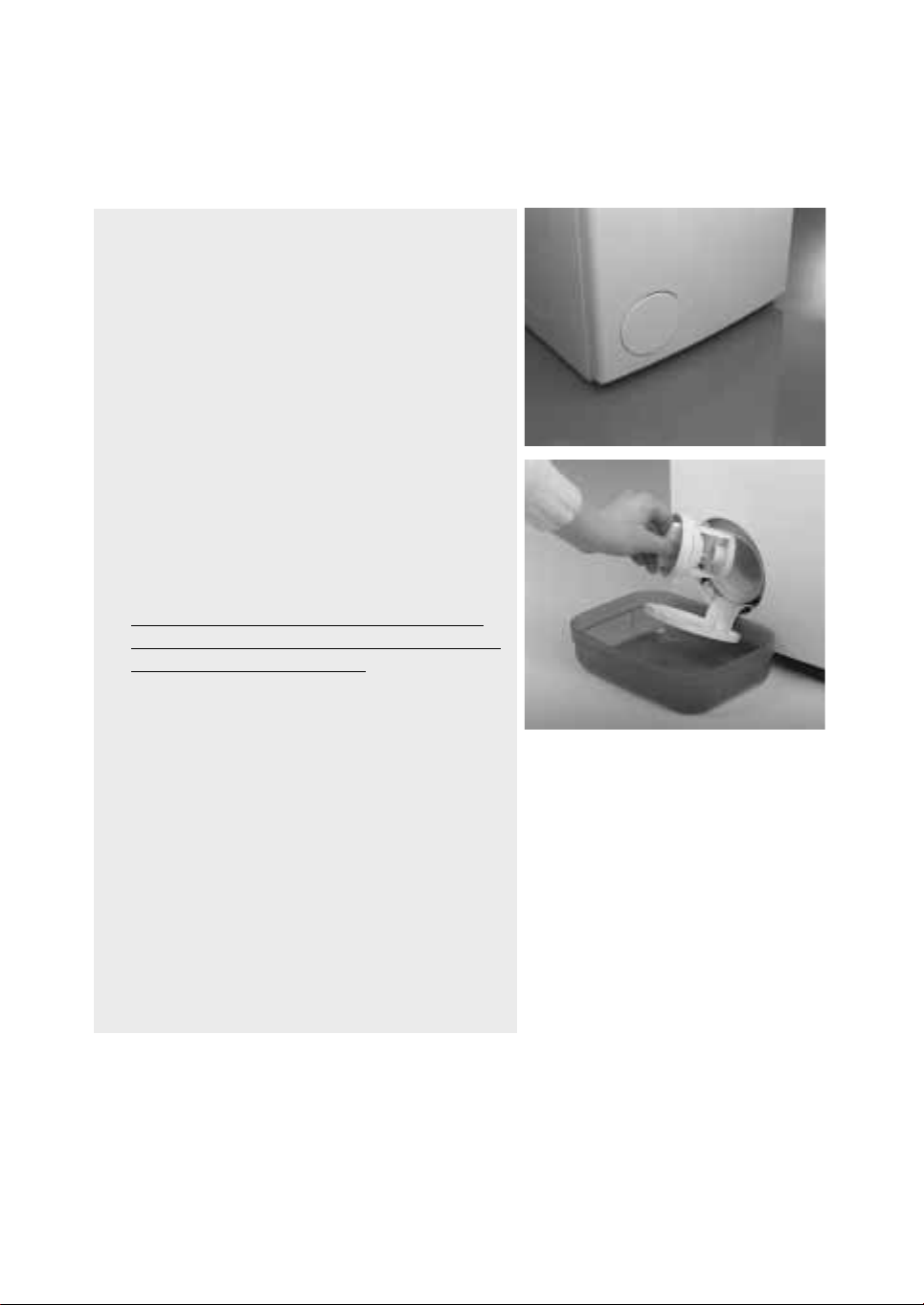

NETTOYAGE DU FILTRE
VIDANGE DE L’EAU RÉSIDUELLE
NETTOYAGE ET ENTRETIEN
DIAGNOSTIC RAPIDE

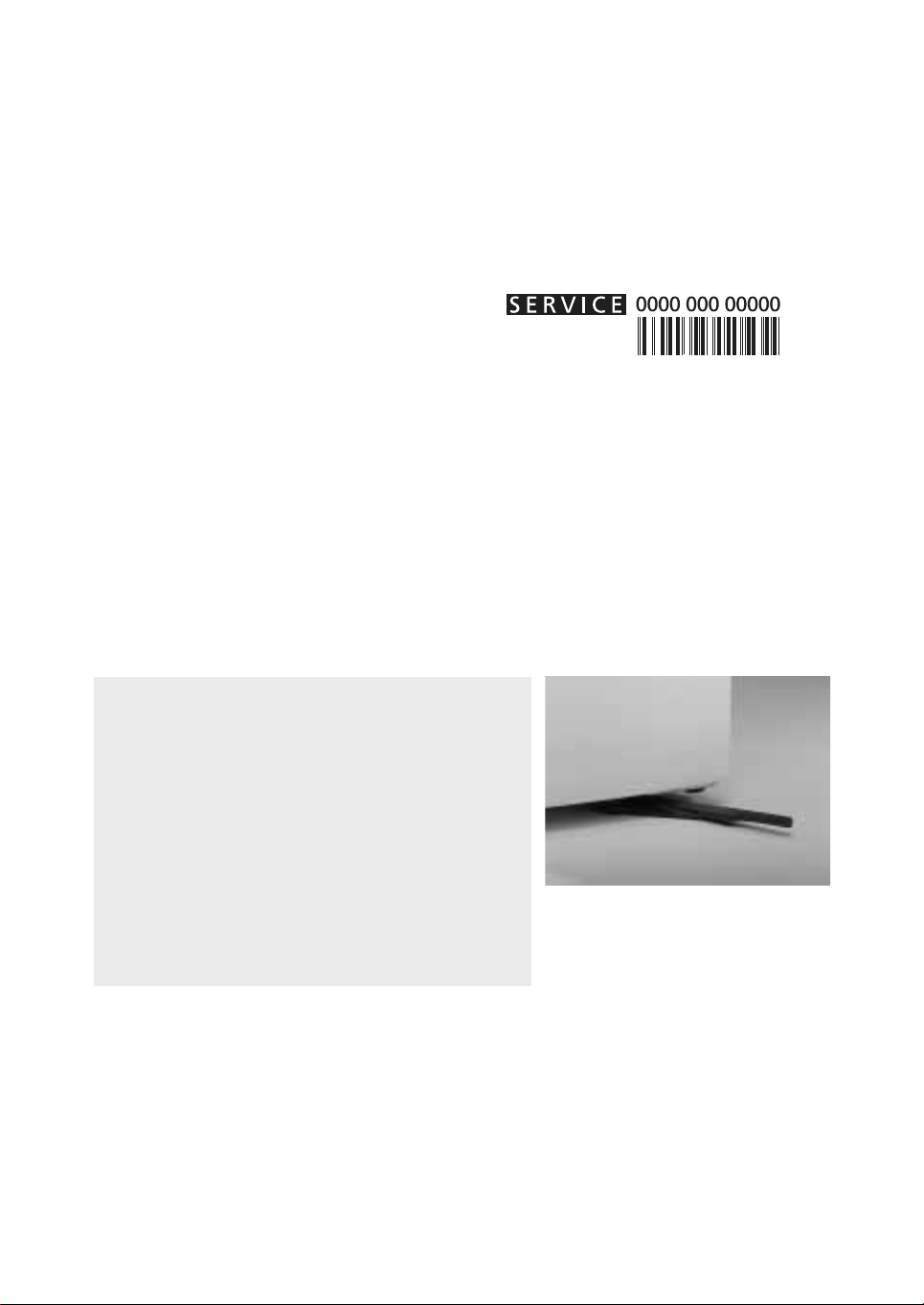

SERVICE APRÈS-VENTE
TRANSPORT ET DÉPLACEMENT
INSTALLATION
F 1
Page 2
AVANT D’UTILISER LE LAVE-LINGE
1.Retrait de l’emballage et vérification
a.Coupez et retirez la housse plastique.
b.Retirez la protection du dessus et les coins de
protection.
c.Retirez la protection du bas en faisant basculer
l’appareil et en le faisant pivoter sur un coin
inférieur arrière.
d.Ouvrez le couvercle en appuyant légèrement
vers le bas lorsque vous soulevez la poignée.
Retirez la cale en polystyrène (selon le modèle).
e.Retirez le film de protection bleu du bandeau
(selon le modèle).
• Après avoir déballé le lave-linge, vérifiez qu’il n’a
pas été endommagé pendant le transport. En cas
de doute, n’utilisez pas la machine.
ContactezService Après-vente ou votre
revendeur local.
• Les matériaux d’emballage (sac hets en plastique,
éléments en p olystyrène, et c.) doiven t être tenu s
hors de portée des enfants, car ils sont une
source de danger potentiel.

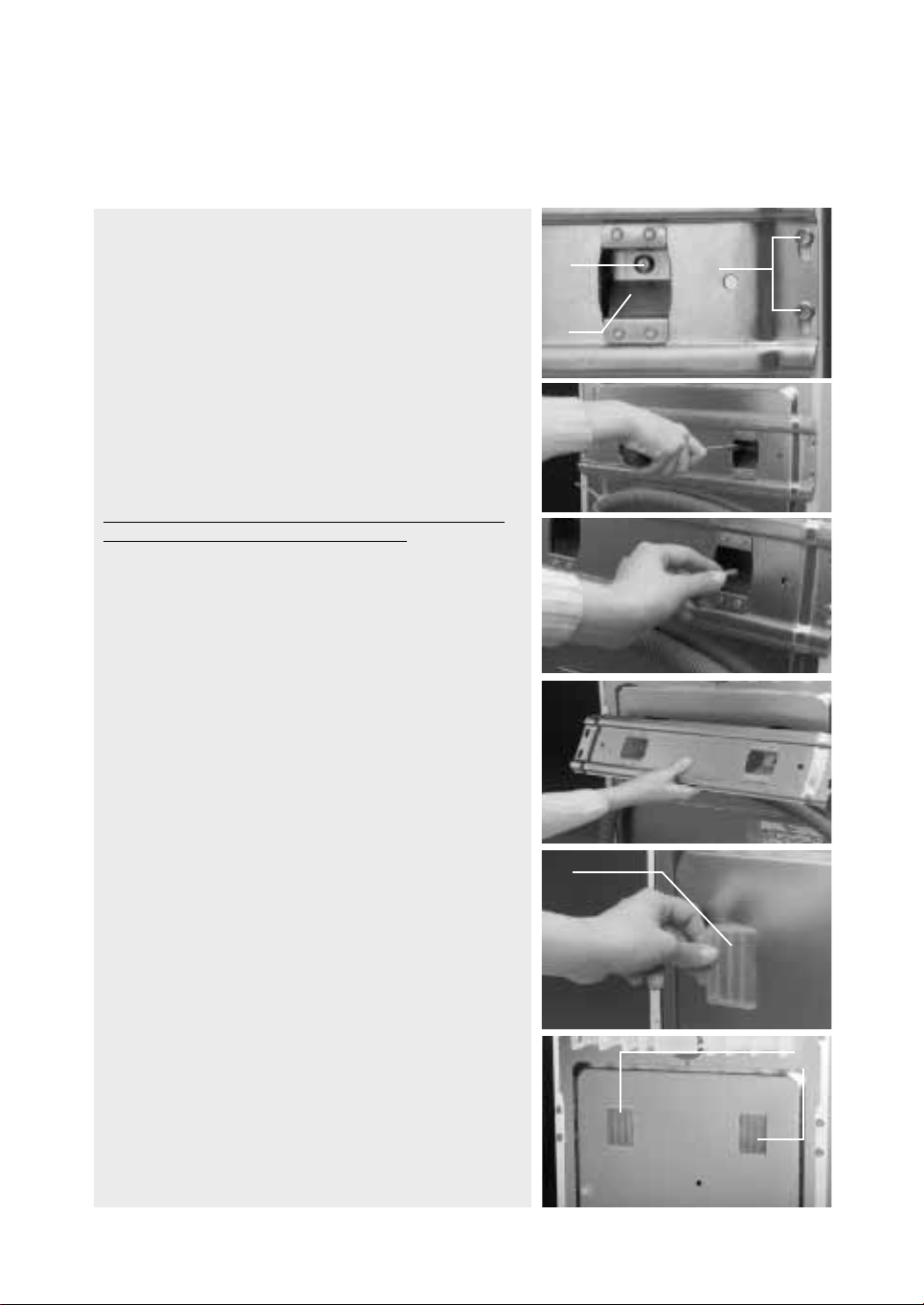

2.Retirez le bridage de transport.
• L’appareil est équipé de vis de transport et d’un
bridage de transport, afin d’éviter tout
endommagement év entuel de l’appareil en cours
de transport. Il faut obligatoirement retire r le
bridage de transport avant d’utiliser la
machine (voir le chapitre “Installation/Retrait du
bridage de transport”).
3.Installation du lave-linge
• Placez l’appareil sur un sol plat et stable.

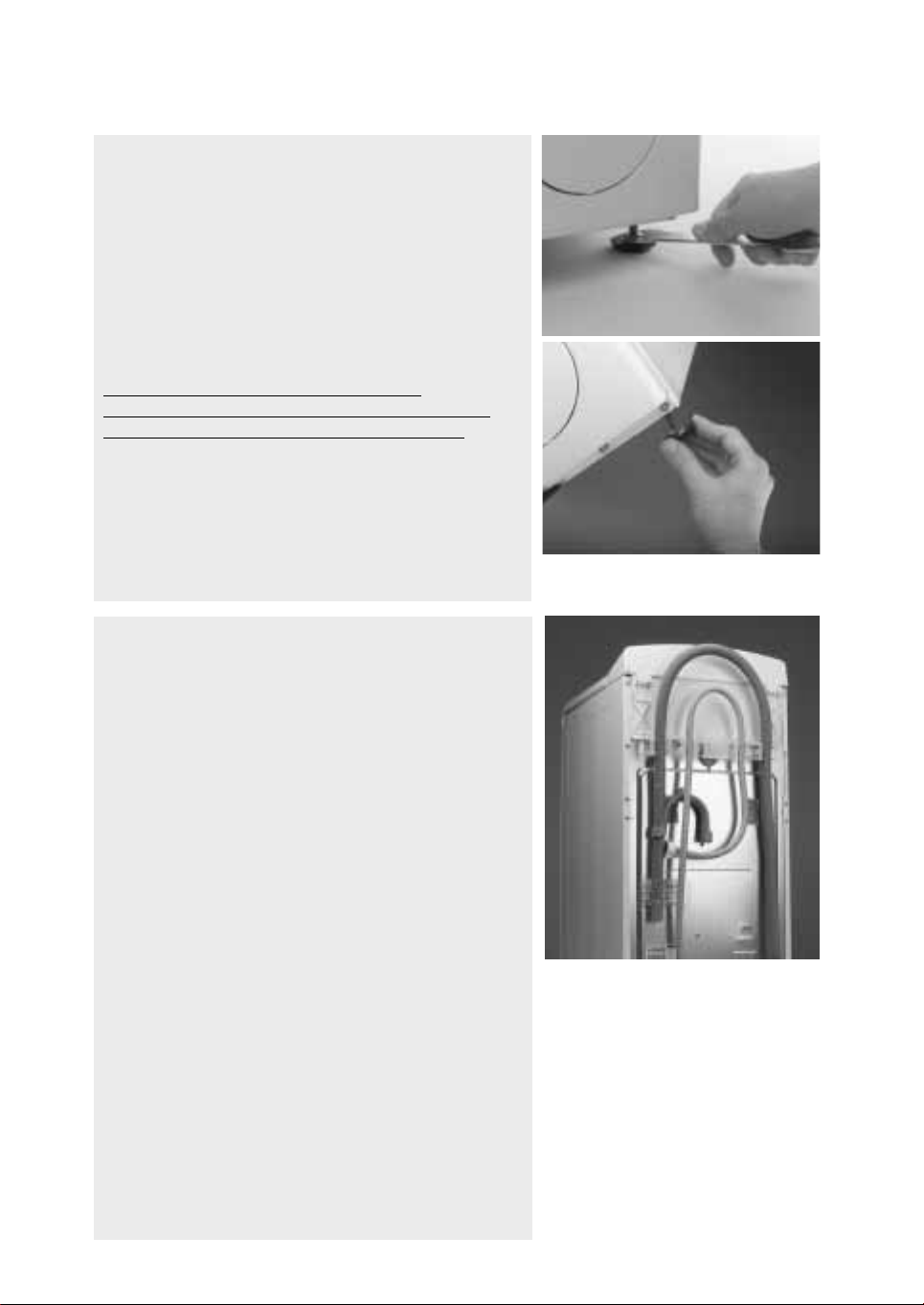

• Réglez les pieds afin que la machine soit
stable et de niveau (voir le chapitre
“Installation/Réglage des pieds”).
4.Arrivée d’eau
• Raccordez le tuyau d’arrivée d’eau
conformément aux prescriptions de la
Compagnie locale de distribution d’eau (voir le
chapitre “Installation/Raccordement du tuyau
d’arrivée d’eau”).
• Arrivée d’eau : Eau froide uniquement
• Robinet : Raccord à vis pour tuyau 3/4
• Pression : 100-1000 kPa (1-10 bar).

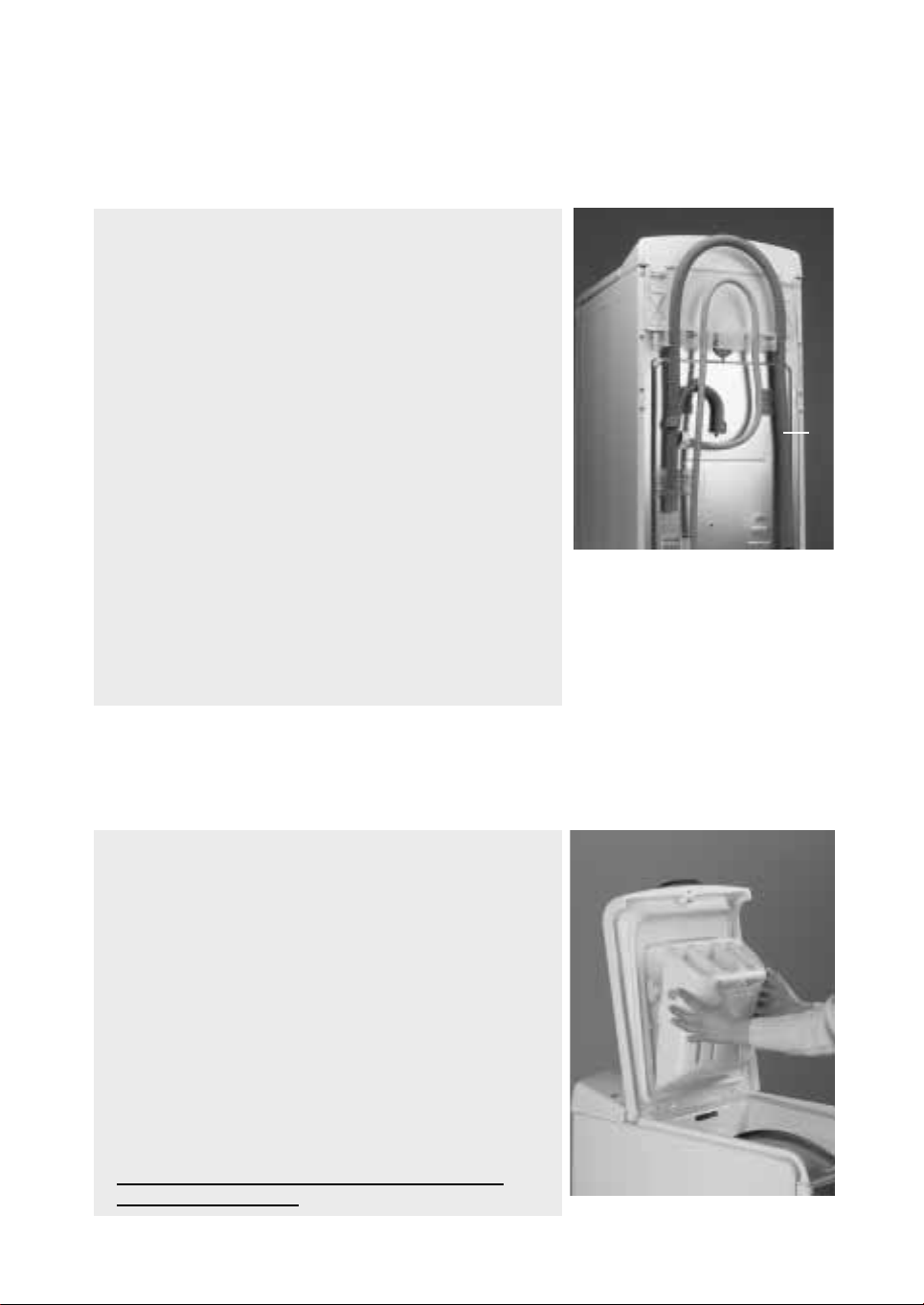

5.Tuyau de vidange de l’eau
• Connectez le tuyau de vidange au siphon ou
accrochez-le au rebord d’un évier avec la crosse de
vidange (voir le chapitre “Installation/Ra ccordement
du tuyau de vidange”).
• Si la machine est connectée à un système de
vidange intégré, assurez-vo us qu e c e de rnie r est
équipé d’un évent pour empêche r le remplissage
et la vidange d’eau simultanés (effet de siphon).
6.Racc ordement électrique
• Les raccordements électriques doivent être
réalisés par un technicien qu al ifié , en conf ormité
avec les instructions du fabricant et les normes
locales en vigueur.
• Les données techniques (tension, puissance et
fusible) figurent sur la plaque signalétique située à
l’arrière de l’appareil.
• L’appareil doit être branché au réseau
uniquement au moyen d’une prise de terre. La
mise à la terre de l’appareil est obligatoire aux
termes de la loi. Le fabricant décline toute
responsabilité en cas de dommages corporels ou
matériels résultant directement ou
indirectement du non-respect des instructions.
• N’utilisez ni rallonge, ni adaptateur multiple.
• Débranchez le lave-ling e avant de procéder à son
entretien.
• L’accès à la prise secteur ou la déconnexion du
secteur grâce à un interrupteur b ipolaire doivent
être possibles à tout moment après l’installation.
• N’utilisez en aucun cas la machine si elle a été
endommagée pendant le transport. Informez le
Service Après-vente.
• Le câble d’alimentation ne doit être remplacé
que par le Service Après-vente.
• L’appareil doit être relié à une install ation efficace
de mise à la terre, conformément aux
réglementations en vigueur. En particulier, les
appareils installés dans des locaux comprenant
une douche ou une baignoire doivent être
protégés par un dispositif à courant différentiel
résiduel au m oins égal à 30mA. La mise à la terre
de l’appareil est obligatoire aux termes de la loi.
Le fabricant décline toute responsabilité en cas
de dommages corporels ou matériels résultant
directement ou indirectement du non-respect
des instructions ci-dessus.
• Le lave-linge ne doit être utilisé qu’aux fins
domestiques prévues.
Dimensions :
Largeur : 400 mm
Hauteur : 900 mm
Profondeur : 600mm
F 2
Page 3
PREMIER CYCLE DE LAVAGE
Nous recommandons d’effectuer le premier cycle de lavage à vide. Ce cycle sert à éliminer l’eau
résiduelle due aux contrôles effectués en usine.
1.Ouvrez le robinet.
2.Fermez les portillons du tambour.
3.Versez une petite quantité de détergent (environ 30 ml) dans le compartiment .
4.Choisissez un programme court (voir le “Tableau des programmes”).
5.Appuyez sur la touche “Départ/Pause”.
PRÉCAUTIONS ET RECOMMANDATIONS
GÉNÉRALES
1.Emballage
• Les matériaux d’emballage sont recyclables à 100%
et portent le symbole de recyclage . Pour la
mise au rebut, suivez les réglementations locales
en vigueur.
2.Conseils pour économiser l’énergie
• Vous tirerez un profit maximal de l’énergie, de
l’eau, du détergent et du temps en utilisant la
charge maximale recommandée.
• Ne dépassez pas les doses prescrites sur les
paquets de détergent.
• La boule Éco est un système spécial installé sur
l’évacuation : il empêche toute fuite du détergent
contenu dans le tambour et préserve ainsi
l’environnement.
• N’utilisez la fonction de prélavage que pour le
linge très sale. Économisez du détergen t, du
temps, de l’eau et du courant en ne sélectionnant
pas la fonction “Prélavage” pour du linge
normalement sale .
• Traitez préalablement les taches avant le lavage
en utilisant un détacheur ou en les frottant avec
du savon et en les faisant tremper, pour éviter
d’utiliser un programme à haute température.
• Économisez l’énergie en sélectionnant un
programme de lavage à 60°C au lieu de 95°C ou
à 40°C au lieu de 60°C.
• Économisez de l’énergie et du temps en
choisissant un essorage à vitesse élevée pour
résorber l’humidité du linge avant d’utiliser un
programme de séchage (pour les ma chi ne s dont
la vitesse d’essorage est réglable).
3.Mise au rebut de l’emballage et des
anciens appareils
• Cet appareil porte le symbole du recyclage
conformément à la Directive Européenne
2002/96/CE concernant les Déchets
d’Équipements Électriques et Électr oniques
(DEEE ou WEEE).
En procédant correctement à la mise au rebut de
cet appareil, vous contribuerez à empêcher
toute conséquence nuisible pour
l’environnement et la santé de l’homme.
Le symbole présent sur l’appareil ou sur la
documentation qui l’accompagne indique qu e ce
produit ne peut en aucun cas être traité comme
déchet ménager. Il doit par conséquent être
remis à un centre de collecte des déchets chargé
du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes
relatives à l’élimination des déchets en vigueur
dans le pays d’installation.
Pour obtenir de plus ampl es dé tail s au s ujet du
traitement, de la récupération et du recyclage de cet
appareil, veuillez vous adresser au bureau compétent
de votre co mmu ne, à l a s oci été de c oll ec te de s
déchets ou directement à votre revendeur.
• Le lave-linge est fabriqué à partir de matériaux
recyclables. Pour la mise au rebut, il convient de
respecter les réglementations locales en vigueur.
• Avant de vous séparer de l’appareil, rendez-le
inutilisable en co upant l e câ ble d’ alimen tation de
manière à ce que l’appareil ne puisse plus être
raccordé au réseau électrique.
• Nettoyez toute trace de détergent dans le bac à
produits si vous avez l’intention de mettre la
machine au rebut.
4.Sécurité enfants
• Veillez à ce que les enfants ne jouent pas avec
l’appareil ou dans l’appareil.
5.Recommandations générales
• Ne laissez jamais l’appareil inutilement branché.
Fermez le robinet.
• Avant de procéder au nettoyage ou à l’entretien,
veillez à débrancher l’appareil.
• Pour nettoyer la carrosserie de l’appareil, utilisez
du détergent neutre et un chiffon humide.
• N’utilisez pas de poudre à récurer.
• N’ouvrez pas la porte brusquement.
• Si nécessaire, le câble d’alimentation doit être
remplacé par un câble d’alimentation d’origine,
disponible auprès duService Après-vente. Le
câble d’alimentation ne doit être remplacé que
par un technicien qualifié.
6.Déclaration de conformité CE
• L’appareil répond aux exigences des Directives
Communautaires :
73/23/CEE relative à la basse tension
89/336/CEE relative à la compatibilité
électromagnétique
93/68/CEE relative aux marques CE .
F 3
Page 4
DESCRIPTION DU LAVE-LINGE
1.Hublot
1
2.Bac à produits
3.Portillons du tambour
4.Pompe et filtre
2
5.Service Après-vente Après-vente
(derrière le couvercle du filtre)
6.Levier de mobilité (selon les
3
modèles)
• Pour déplacer l’appareil : tirez un
peu la poignée à la main et tirez-la
jusqu’à la butée avec le pied.
7.Pieds réglables
4
5
6
7
PRÉPARATION DU LAVAGE
Tri du linge
1.Triez le linge suivant
• L e type de tissu / le symbole de l’étiquette
d’entretien
Coton, tissus mixtes, synthétiques, laine, linge
délicat.
•La couleur
Séparez le linge blanc du linge de couleu r. Lave z
séparément le linge de couleur neuf.
•Le poids
Remplissez le tambour en alternant les grandes et
les petites pièces afin d’améliorer l’efficacité de
lavage e t la répartition du linge dans le tambour.
• L a catégorie du linge
Lavez séparément l e li nge dé lica t : Sél ectionn ez le
programme approprié pour la laine lavable en
machine , les rideaux et aut res texti les dé licats .
Retirez tout crochet des rideaux ou placez-les dans
un sac à linge. Ut ilisez le pr ogr amme spéc ial pour
linge délicat. Lavez les bas en nylon, le s ceint ures et
autres peti tes piè ces ains i q ue le l ing e a vec a gra fes
(soutien-gorge, par exemple) dans un sac à linge ou
dans une taie d’oreiller avec fermeture à glissière.
2.Videz les poches
Les pièces de monnaie, épingles de sûreté, etc.
risquent d’endomm ager le linge, le tamb our et la
cuve.
3.Fermetures
Fermez les fermetu res à gliss iè r e, le s bo u tons et
les agrafes ; attachez les ceintures et les rubans.
Traitement des taches
• En règle générale, les taches de sang, de lait,
d’œuf et autres substances organiques se
nettoient déjà bien lors de la phase enzymatique
automatique du programme.
• Pour les taches de vin rouge, de café, de thé, d’herbe,
de fruits, etc. ajoutez un dé tachant dans le bac à
produits ou de l’eau de javel dans le
compartiment correspondant (selon le modèle).
• Au besoin, traitez préalablement les taches
tenaces au moyen d’un détachant.
Teinture et décoloration
Les produits vendus en commerce se composent
généralement d’un colorant, d’un fixateur et de sel.
Versez le colorant, le fixateur puis le sel
directement dans le tambour vide. Ne remplissez le
linge qu’après cette opération.
• Utilisez exclusivement des teintures et produits de
blanchimen t reco mm and és p our les la ve- ling e.
• Respectez les instructions du fabricant.
• Les composants en plastique et en caoutchouc à
l’intérieur de l’appareil peuven t changer de couleu r.
Amidonnage
Dissolvez/diluez l’amidon liquide ou en poudre dans
un petit récipient en ajoutant environ 80 à 100 ml
d’eau, en dehors du lave-linge. Chargez le linge et
fermez les portillons du tambour. Versez l’amidon
dissout dans le compartiment Assouplissant du bac
à produits. Fermez le couvercle, sélectionnez le
programme “Rinçage et Essorage” et démarrez-le.
1
2
3
4
5
7
6
F 4
Page 5

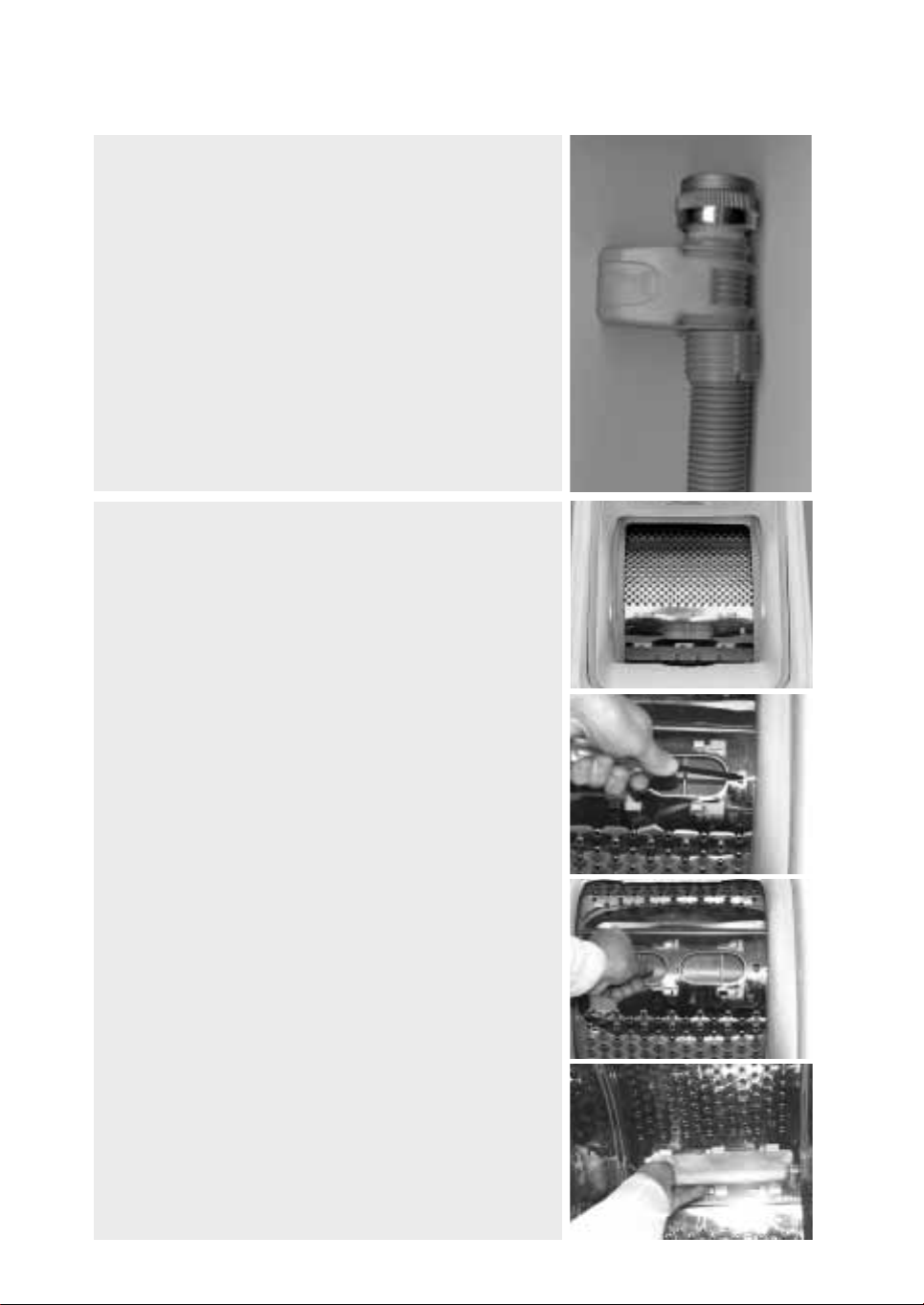

Chargement du linge
1.Ouvrez le couvercle.
2.Ouvrez les portillons du tambour en appuyant sur le bouton
tout en maintenant votre autre main sur le grand portillon
(2a), ou en tournant le bouton (2b) - selon le modèle.
3.Introduisez les pièces de linge une par une dans le tambour,
sans les comprimer. Respectez les charges recommandées
dans le “tableau des programmes” : une surcharge de la
machine donnera des résultats moins satisfaisants et froissera
le linge.
4.Pour fermer le tambour, ramenez les deux portillons vers le
centre, en plaçant le portillon arrière par-dessus le portillon
avant. Appuyez légèrement au centre des portillons comme
illustré dans la figure 3, jusqu’à ce qu’un “click” soit émis.
Assurez-vous que les portillons sont fermés correctement en
exerçant une brève poussée sur le portillon avant.
Attention : assurez-vous que les p ortillons du tam bour
sont verrouillés correctement (pour les versions avec
tambour comme illustré dans la photo 2a,
doit faire saillie au-delà du bord du grand portillon).
le bouton
1
2a
F 5
2b
3
Page 6
DÉTERGENTS ET PRODUITS ADDITIFS
Choix du bon détergent et des bons produits
additifs
Le type de détergent dépend :
• du type de tissu (coton, synthétiques, linge
délicat, laine).
Remarque : Pour la laine, n’utilisez que des
détergents spécifiques.
• de la couleur ;
• de la température de lavage ;
• du type et du degré de salissure.
Remarques :
Les traces blanches sur les tissus noirs proviennent
des composants insolubles des détergents
modernes sans phosphate. Si ce cas se présente,
secouez le linge ou brossez-le ou utilisez un
détergent liquide.
Conservez le détergent et les produits additifs dans
un endroit sec, hors de portée des enfants.
N’utilisez que du détergent et des produits additifs
prévus pour être utilisés dans des lave-linge
automatiques.
Si vous utilisez des produits anticalcaires, des teintures
ou des agents de décoloration, assurez-vous qu’ils
conviennent pour les lave-linge. Un détartrant peut
contenir des composants susceptibles d’attaquer
certaines pièces de votre lave-linge.
N’utilisez pas de solvants dans l’ap pareil (comme de
l’essence de térébenthine).
TABLEAU DE DU RETÉ DE L’EA U
CATÉGORIE DE
DURETÉ DE
L’EAU
1
2
3
4
CARACTÉ-
RISTIQUES
douce
moyenne
dure
très dure
Ne lavez pas du linge qui a été traité avec des
solvants ou des liquides inflammables.
DOSAGE
Respectez les doses recommandées spécifiées sur
les paquets de détergent. Les doses dépendent :
• du type et du degré de salissure ;
• de la quantité de linge ;
- charge complète : selon les recommandations
du fabricant ;
- demi-charge : 3/4 des doses prescrites ;
- charge minimale (environ 1 kg) : la moitié des
doses prescrites ;
• de la dureté de l’eau (renseignez-vous auprès de
votre Compagnie de distribution d’eau) : l’eau
douce nécessite moins de détergent que l’eau dure.
Remarques :
Tout surdosage provoquera une formation excessive
de mousse et d iminue ra l’efficacité du lavage.
En cas de formation excessive de mousse, le dispositif
anti-mousse de l’appareil empêchera l’essorage.
Un dosage insuffisant peut provoquer :du linge gris,
des dépôts sur le tambour, la cuve et la résistance.
En cas d’utilisation d’assouplissants concentrés,
ajoutez de l’eau dans le bac à produits jusqu’au
repère de niveau “MAX”.
Pour que les détergents en poudre ou les
détergents liquides très concentrés se diffusent
bien, utilisez la boule de dosage fournie avec le
Dureté
allemande
°dH
0-7
7-14
14-21
plus de 21
Dureté
française
°fH
0-12
12-25
25-37
plus de 37
Dureté
anglaise
plus de 26
°eH
0-9
9-17
17-26
Remplissage des détergents et produits additifs
Selon le modèle, le bac à produits disposera de trois
ou quatre compartiments.
Versez le détergent :
• Lessive pour prélavage et lavage principal
• Lessive pour lavage principal sans prélavage
• Adoucissant et produit ami donnant,
ne dépassez pas le repère “MAX” .
• Eau de Javel, ne dépassez pas le repère “MAX”.
(modèle à quatre compartiments uniquement)
• Détachants
• Adoucisseurs d’eau (dureté de l’eau 4)
• Amidon (dissout dans l’eau)
Veillez à ne pas dépasser le repère “MAX”.
N’utilisez pas de détergents liquides pour les programmes avec
prélavage.
Pour les programmes sans prélavage et des températures de froid à
40° C, il est recommandé d’utiliser des détergents liquides pour
éviter les traces blanches sur le linge.
F 6
Page 7
SÉLECTION DE PROGRAMME
Préparation du cycle de lavage
1.Chargez la machine, fermez les portillons du tambour et vérifiez qu’ils sont bien verrouillés.
2.Versez le détergent et les produits additifs éventuels en veillant à ne pas dépasser le repère “MAX”.
Référez-vous au chapitre “Détergents et produits additifs”.
Sélectionnez le programme
1.Tournez le sélecteur de programme jusqu’au programme désiré. L’afficheur indique la durée
approximative du programme sélectionné (en heures et en minutes) et le voyant de la touche
“Départ/Pause” clignote. L’indication de température et de vitesse d’essorage prédéfinie
correspondant au programme sélectionné s’affiche.
2.Il est possible de modifier la température présélectionnée en appuyant sur la touche “+” ou “-”
(selon le modèle).
3.Sélectionnez une option
Lorsque vous sélectionnez une option, le voyant correspondan t s’allume, sauf si la combinaison
du programme, des options supplémentaires et de la température n’est pas possible.
Départ Différé (selon le modèle)
La fonction “Départ différé” permet à l’utilisateur de démarrer la machine à sa meilleure convenance,
pendant la nuit par exemple, pour bénéficier de tarifs plus avantageux.
• Sélectionnez le programme, la température et les options désirées.
• Appuyez sur la touche “Départ différé” pour obtenir un départ différé de 1 à 19 heures ;
• Appuyez sur la touche “Départ/Pause”. Le voyant correspondant à la touche “Départ/Pause”
s’allume et le voyant de la touche “Départ différé” clignote.
• L’indication du nombre d’heures avant le démarrage du programme disparaît dès que le programme
commence et est remplacé par l’indication du temps résiduel.
• Le nombre d’heures présélectionné peut ensuite être réduit en appuyant à nouveau sur la touche
“Départ Différé”.
Pour supprimer la fonction “Départ Différé”.
• Tournez le sélecteur de programme sur la position “ ”.
• Après avoir sélectionné de nouveau le programme et les options, appuye z sur la touche
“Départ/Pause”
Démarrage du programme
Ouvrez le robinet et appuyez sur la touche “Départ/Pause”. Le voyant correspondant à la touche
“Départ/Pause” s’allume. Après le démarrage du programme, l’indicateur de déroulement de
programme signale les phases de Lavage, Rinçage, Essorage.
Remarque : En cas de pa nne de courant ou de déconnexion de l’a ppareil pendant l e cycle, le programme
redémarrera au point où il a été interrompu.
Verrouillage de la porte
Pour des raisons de sécurité, la porte est verrouillée pendant certaines ph ases du cycle. À la fi n du cycle
ou en cas d’interruption de celui-ci, la porte est automatiquement débloquée au bout de 1 minute.
Fin du programme
• L’indicateur de temps résiduel affiche “0:00” et le voyant “Fin” s’allume, ou “Fin” s’affiche (selon le
modèle).
1.Tournez le sélecteur de programme sur la position “ ”.
2.Fermez le robinet.
3.Ouvrez la porte de la machine et les portillons du tambour et retirez le linge.
Changement de programme ou d’options en cours de cycle
1.Sélectionnez le nouveau programme à l’aide du sélecteur de programme. Si nécessaire, sélectionnez
les options supplémentaires et la vitesse d’essorage. Le voyant de la touche “Départ/Pause” clignote.
Remarque : les fonctions “Départ différé” et “Prélavage” ne peuvent plus être sélectionnées après
une modification du programme.
2.Appuyez sur la touche “Départ/Pause”. Le nouveau programme sélectionné démarre à la position
de lavage à laquelle le programme précédent a été interrompu.
Remarque : N’ajoutez pas de détergent pour ce nouveau programme.
Interruption de programme/paus e
Si, pour une raison quelconque, vous désirez interrompre le programme pendant un certain temps et le
poursuivre ultérieurement :
1.Appuyez sur la touche “Départ/Pause”. Le voyant clignote.
2.Après la pause voulue, appuyez à nouveau sur la touche “Départ/Pause”.
F 7
Page 8
Annulation de programme
Si vous souhaitez terminer le programme en cours avant son terme et l’annuler , procédez comme suit,
si votre machine n’est pas é quipée d’une to u che “RAZ” :
1.Positionnez le sélecteur de programme sur “Vidange”.
2.Appuyez sur la touche “Départ/Pause” pour démarrer le programme de Vidange.
Si votre lave-linge est équipé d’une touche “RAZ” : appuyez sur la touche “RAZ” pendant au moins 3
secondes.
Touche des “Favoris” (selon le modèle)
Il vous est possible de mémoriser des programmes sur-mesure pour chaque type de linge.
La touche “Favoris” vous permet d’activer directement les programmes conçus sur-mesure.
Pour mémoriser un programme préféré :
1.Sélectionnez le type de lavage (coton , synth étiques, laine ….).
2.Réglez la température et la vitesse d’essorage s ouhaitées.
3.Sélectionnez les options souhaitées.
4.Appuyez sur la touche “Favoris” pendant 3 secondes environ jusqu’à ce que l’indication “MEM”
s’affiche à l’écran. Votre programme sur-mesure est à présent mémorisé.
Pour démarrer un programme préféré :
1.Sélectionner le type de linge.
2.Appuyez sur la touche “Favoris” pour afficher les réglages du programme mémorisé précédemment.
3.Appuyez sur la touche “Départ”.
Pour modifier un programme préféré :
1.Sélectionnez le type de linge, la température et la vitesse d’essorage souhaités.
2.Appuyez sur la touche “Favoris ” pendant 3 secondes environ comme vous l’avez fait au départ po ur
mémoriser un premier programme sur-mesure. Les nouvelles sélections remplaceront celles du
programme enregistré précédemment.
Vous pouvez modifiez votre pr ogr a mm e préf ér é de cett e ma n ière , auta nt de fois que vous le souha it ez.
F 8
Page 9
NETTOYAGE DU FILTRE
L’appareil est équipé d’une pompe autonettoyante. Le
filtre retient des objets comme des boutons, des pièces de
monnaie, des épingles de sûreté, etc. oubliés dans le linge.
1. Débranchez l’appareil.
2. Ouvrez le couvercle du filtre avec une pièce de
monnaie.
3. Placez un récipient sous le filtre.
4. Tournez lentement le filtre dans le sens inverse des
aiguilles d’une montre jusqu’à ce que la poignée soit en
position verticale ; ne l’extrayez pas encore.
5. Attendez qu’il n’y ait plus d’eau qui s’écoule.
6. Vous pouvez alors dévisser complètement le filtre et le
sortir.
7. Éliminez les impuretés.
8. Vérifiez que la turbine de la pompe (située dans le
compartiment derrière le portillon du filtre) tourne
librement.
9. Réinsérez le filtre et revissez-le à fond dan s le
sens des aiguilles d’une montre, jusqu’à la butée
(la poignée est à l’horizontale)
10. Versez 1/2 litre d’eau dans la machine par le tambour
et vérifiez que le filtre ne fuit pas.
11. Refermez le couvercle du filtre.
12. R ebranchez l’appareil.
.
Vérifiez le filtre si l’appareil ne vidange pas correctement
ou n’essore pas.
Le lave-linge est équipé d’un dispositif de sécurité qui
arrête la machine avant tout remplissage si, lors de l’étape
précédente du cycle de lavage, l’eau n’a pas été
complètement évacuée de la cuve.
Contrôlez et nettoyez régulièrement le filtre, au moins
deux à trois fois par an.
REMARQUE IMPORTANTE : avant de vider le filtre,
attendez que l’eau soit froide.
F 9
Page 10
VIDANGE DE L’EAU RÉSIDUELLE
Quand faut-il vidanger l’eau résiduelle (problème de vidange) ?
• Avant de transporter (déplacer) la machine.
• Lorsque l’appareil est installé dans une p ièce expos ée au gel. I l
est préférable dans ce cas de vidanger la machine après chaque
lavage.
• Lorsque l’affichage indique “FP” (problème de vidange).
1.Arrêtez et débranchez l’appareil.
2.Fermez le robinet, débranchez le tuyau d’arrivée d’eau de la
machine et laissez couler l’eau dans une bassine.
3.Ouvrez le filtre, laissez couler l’eau dans une petite bassine et
fermez le filtre.

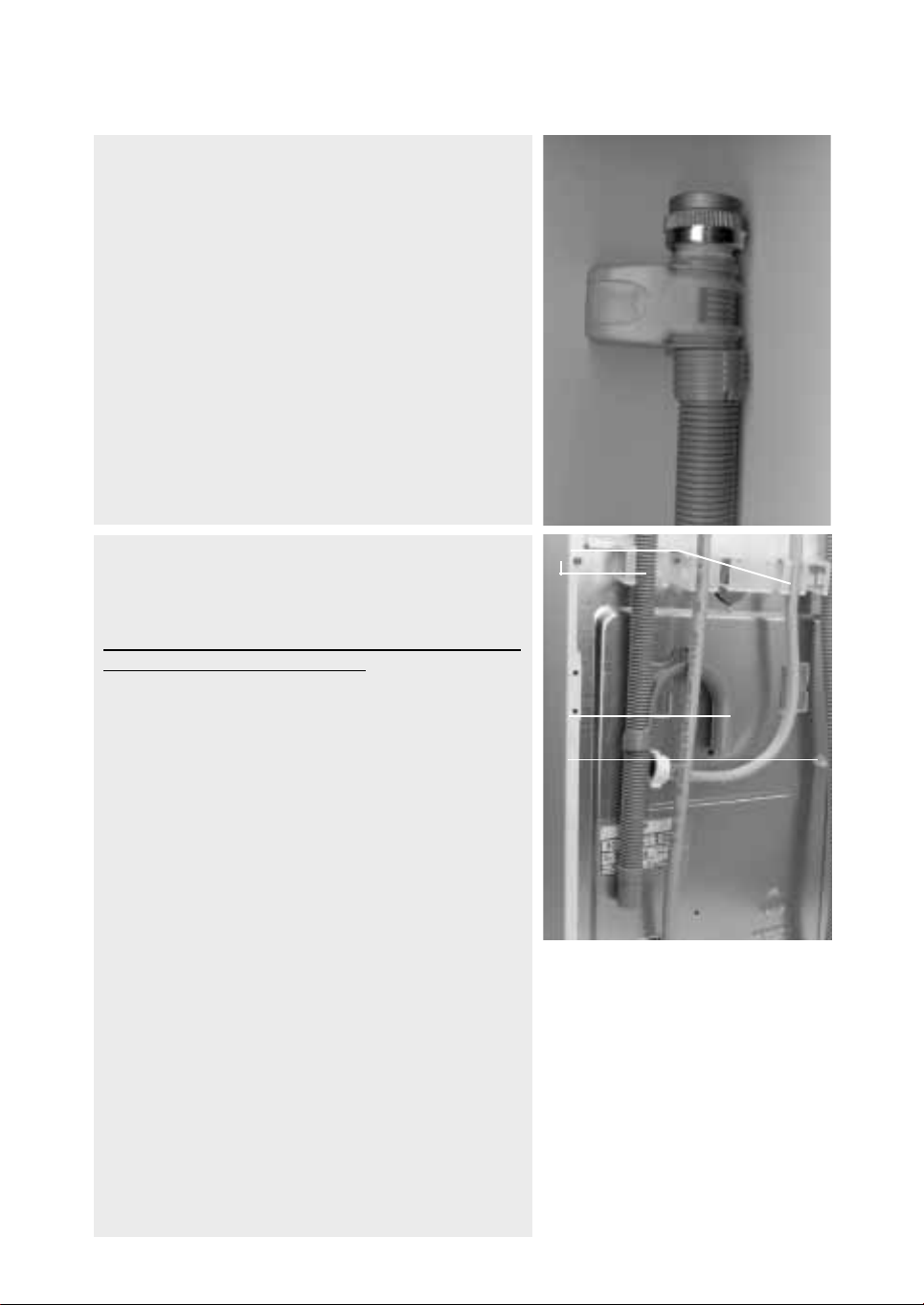

4.Dégagez le tuyau de vidange puis ouvrez le clip de fixation situé
à l’arrière de la machine (voir la flèche A).
5.Laissez couler l’eau résiduelle dans une bassine peu profonde.
6.Attendez que l’eau soit totalement écoulée.
7.Fixez à nouveau le tuyau de vidange avec le clip et replacez-le
avec sa crosse coudée.
8.Rebranchez le tuyau d’arrivée d’eau et la prise de courant.
Remarque importante :
• Après avoir réalisé la vidange de l’eau résiduelle, vissez le tuyau
d’arrivée d’eau de la machine à la main. Vérifiez l’étanchéité
des raccordements de la machine en ouvrant le robinet à fond.
A
NETTOYAGE ET ENTRETIEN
Bac à produits
1.Appuyez sur les boutons de chaque côté du bac à produits.
2.Tirez le bac à produits vers vous et retirez-le.
Il se peut qu’une petite quantité d’eau reste dans le
compartiment à détergent. Il est recommandé de transporter
le bac à produits en position verticale.
3.Lavez le bac à produits à l’eau courante.
Vous pouvez éga lem en t ret ire r l es bou c hon s d u siph o n d u ba c
à produits pour les nettoyer.
4.Replacez les bouchons du siphon dans le bac à produits (le cas
échéant).
Veillez à les remettre correctement en place.
5.Replacez le bac à produits en plaç ant les ergots inférieu rs da ns
les trous de la porte et faites pivoter jusqu’à ce que les deux
boutons supérieurs s’encliquettent.
Remarque : assurez-vous que le bac à produits est
parfaitement réinstallé.
F 10
Page 11
Filtre du tuyau d’arrivée d’eau
Contrôlez et nettoyez régulièrement (au moins 2 à 3 fois
par an).
1.Débranchez l’appareil.
2.Fermez le robinet.
3.Dévissez le tuyau flexible du robinet.
4.Nettoyez soigneusement le filtre situé à l’extrémité du tuyau,
sans le monter, en utilisant par exemple une brosse à dent.
Remarque : pour les machines équipées d’un tuyau de type
“A”, il ne doit pas être immergé dans l’eau.
5.Revissez le tuyau flex ible a u robi net à la ma in . N’u tilise z p as de
pinces sous peine d’écraser le joint.
6. Ouvrez le robinet et vérifiez l’étanchéité des raccordements.
7.Rebranchez l’appareil.
Récupération d’un objet tombé entre le tambour et
la cuve
Si un objet tombe par hasard entre le tambour et la cuve, vous
pourrez le récupérer grâce à l’une des aubes du tambour amovible :
1. Débranchez l’appareil .
2. Retirez le linge du tambour.
3. Fermez les portillons du tambour et faites tourner le tambour
d’un demi tour.
4. À l’aide d’un tournevis, appuyez sur l’extrémité en plastique
tout en faisant glisser l’aube du tambour de la gauche vers la
droite.
5. Celle-ci tombera dans le tambour.
6. Ouvrez le tambour : vous pouvez récupérer l’objet à travers
l’orifice du tambour.
7. Replacez l’aube du tambour par l’intérieur :
Placez l’extrémité en plastique au-dessus du trou sur le côté
droit du tambour.
8. Faites ensuite glisser l’aube en plastique de droite à gauche
jusqu’à ce qu’elle se clipse.
9. Refermez les portillon s du tambour, faites tourner le tambour
d’un demi-tour et véri fiez le bon positionnem ent de l’aube su r
tous les points d’ancrage.
10. Rebranchez l’appareil.
A
3
4
4
F 11
7
Page 12
Carrosserie et bandeau de commandes
• Nettoyez avec votre détergent habituel
(n’utilisez pas de poudre à récurer).
• Essuyez avec un chiffon doux.
Intérieur de la machine
• Après chaque lessive, laissez le couvercle ouvert
pendant un certain temps pour permettre le
séchage de l’intérieur de l’appareil.
• Si vous ne lavez jamais ou rarement du linge à
95°C, nous vous conseillons de lancer de temps à
autre un programme à 95°C sans linge, en
versant un peu de détergent, pour conserver
DIAGNOSTIC RAPIDE
l’intérieur de l’appareil propre.
Joint du hub lot
• Nettoyez de temps en temps avec un chiffon
humide.
Tuyau(x) d’arrivée d’eau
• Vérifiez régulièrement que le tuyau d’arrivée
d’eau ne présente ni signes de fragilisation, ni
fissures. Le cas échéant, remplacez-le.
Le lave-linge est équipé de systèmes de sécuri té
automatiques qui détectent précocement les anomalies
et vous permettent de réagir en conséquence.
Il ne s’agit cependant souvent que de petites pan nes
auxquelles il est très facile de remédier.
Par exemple :
La machine ne démarre pas, aucun voyant
ni affichage (selon le modèle) ne s’allume.
Veuillez vérifier :
• si l’appareil est branché ;
• si la prise de courant fonctionne correctement
(avec une lampe de chevet, par exemple) ;
• si un programme a été sélectionné
correctement.
L’appareil ne démarre pas, mais le voyant
“Départ/Pause” clignote.
Veuillez vérifier :
• si le programme a été modifié ;
• si la porte de l’appareil est fe rmée correctemen t.
Ouvrez-la, puis refermez-la.
“dEM” s’affiche toutes les cinq secondes
sur l’écran à cristaux liquides (s’il est
présent) ou la machine ne démarre pas
bien que l’afficheur LCD simule le
déroulement d’un cycle (l’indication du
temps résiduel déf i le rapidement).
Veuillez vérifier :
• si la fonction de démonstration n’a pas ét é
activée par inadvertance ;
• Désactivez la fo nction d e dém onstra tion com me
suit :
1.Positionnez le sélecteur de programme sur
“Vidange”.
2.Appuyez sur les touches selon la séquence
suivante : touche “Prélavage” / “touche +”
(température) / touche “Prélavage” / “touche +”
(température).
L’appareil s’arrête pendant le programme.
Veuillez vérifier :
• si le voyant “Arrêt Cuve Pleine” est allumé,
supprimez cette option en appuyant une nouvelle
fois sur cette touche ;
• si un autre programme n’a pas été sélectionné.
Sélectionnez à nouveau le programme souhaité
et appuyez sur la touche “Départ/Pause” ;
• le voyant “Départ/Pause” clignote. Appuyez
sur la touche “Départ/Pause” ;
• si le système de sécurité de l’appareil est activé.
Voir le “Tableau de description des pannes”.
La touche “Départ/Pause” clignote ou
“Fin” ne s’affiche pas à l’afficheur LCD
(si disponible) à la fin du programme.
Positionnez le sélecteur de programme sur
“Vidange” et appuyez sur la touche
“Départ/Pause” ; si votre lave-linge est équipé
d’un afficheur LCD, appuyez sur la touche “RAZ”.
Veuillez vérifier :
• si le linge est lavé correctement en ouvrant les
portillons du tambour et en vérifiant l’humidité
du linge. Si le linge n’est pas lavé, sélectionnez à
nouveau un programme et les options, puis
appuyez sur la touche “Départ/Pause” pour
démarrer ce nouveau programme.
• si le système de sécurité de la machine n’a pas
déclenché. Voir le “Tableau de description des
pannes”.
Le détergent et les produits additifs ne
sont pas évacués correctement.
Veuillez vérifier :
• si le bac à produits est bien installé et n’est pas
bouché (voir le chapitre “Nettoyage et
entretien”) ;
• si le filtre du tuyau d’arrivée d’eau n’est pas
bouché (voir le chapitre “”) “Nettoyage et
entretien”).
L’appareil vibre pendant l’essorage.
Veuillez vérifier :
• si l’appareil est bien horizontal et si tous les pieds
sont réglés ( vo i r le c ha p i tr e “ Installation”) ;
• si le bridage de transport a été retiré. Avant de
mettre l’appareil en service, il faut
OBLIGATOIREMENT retirer les vis de transport
et le bridage de transport (voir le chapitre
“Installation”).
Le linge n’est pas assez essoré.
Veuillez vérifier :
• si la turbine de la pompe n’est pas obstruée (voir
le chapitre “Nettoyage du filtre”).
• si, à la fin du programme le linge est encore
humide : ajoutez éventuellement d’autres
vêtements et redémarrez un programme
d’essorage.
• s’il y a pas de mousse sur le ling e : redémarrez un
programme de rinçage-essorage et veillez a
éviter le dosage excessif du détergent.
Remarque :
L’appareil est équipé d’un système de détection et
de correction de balo urd. Si vous lavez des pièces
de grandes dimensions (sortie de bain, par
exemple), il se peut que le système de correction
de balourd réduise automatiquement la vitesse
d’essorage ou l’interrompe s’il détecte un balourd
trop important au début de l’essorage, et ce afin de
préserver l’appareil.
La formation excessive de mousse peut égalemen t
empêcher l’appareil d’essorer.
F 12
Page 13
Que faire si le système de sécurité du lave-linge détecte une anomalie ?
Le programme est interrompu et différents indicateurs (selon le modèle) signalent la source de la panne.
Tableau de description des pannes :
L’afficheur indique : Description de la panne
FH “Problème d’arrivée d’eau”
FP “Problème de vidange”
F5 to F15 “Problème lié aux composants électriques”
FA “Défaut hydrosécurité”
F4 “Détection de mousse/ Surdosage du détergent”
a. Problème d ’arrivée d’eau (pas d’eau ou quantité
d’eau insuffisante)
L’affichage indique tour à tour “FH”. S’il est
présent, le voyant rou ge “R o bin et d’a r ri vée d’e au ”
s’allume. Mettez l’appareil hors tension en
tournant le sélecteur de programme sur la position
“ ” et débranchez-le.
Veuillez vérifie r :
• si le robinet est ouvert à fond et si la pression
d’arrivée d’eau est suffisante ;
• si le tuyau d’arrivée d’eau n’est pas plié ;
• que le filtre du tuyau d’arrivée d’eau n’est pas
obstrué (voir le chapitre “Nettoyage et
entretien”) ;
• si l’eau se trouvant dans le tuyau d’arrivée d’eau
n’est pas gelée.
• l’appareil est équipé d’un tuyau de sécurité et la
soupape de séc urité est ouverte (voyant rouge
dans le verre-regard de la soupape de sécurité).
Dans ce cas, rempl acez par un nou veau tuy au de
sécurité.
Rebranchez l’appareil.
Sélectionne z à nou veau l e prog ramme souhai té e t
appuyez sur la touche “Départ/Pause” pour
poursuivre le programme (n’ajoutez pas de détergent
pour ce programme).
Si l’anomalie persiste, contactez le Service
Après-vente (voir le chapitre “Service
Après-vente”)
b.Problème de vidange
L’affichage indique tour à tour “F” et “P”. Mettez
l’appareil hors tension en tournant le sélecteur de
programme sur la position “ ” et débranchez-le.
Veuillez vérifie r :
• que le tuyau de vidange n’est pas plié (voir le
chapitre “Installation”) ;
• si la turbine de la pompe n’est pas obstruée (voir
le chapitre “Nettoyage du filtre”).
• si l’eau se trouvant dans le tuyau d’arrivée d’eau
n’est pas gelée.
• s’il reste de l’eau dans le tambour, auquel cas
vous pouvez la vidanger en suivant les
instructions fournies dans le chapitre “Vidange d e
l’eau résiduelle”.
REMARQUE IMPORTANTE : Avant de vidan ger,
assurez-vous que le bain less iviel e st ref roidi.
Rebranchez l’appareil.
Sélectionne z à nou veau l e prog ramme souhai té e t
appuyez sur la touche “Départ/Pause” pour
poursuivre le programme (n’ajoutez pas de détergent
pour ce programme).
Si le problème persiste, contactez le Service
Après-vente (voir le chapitre “Service Après- vente” ).
c.Anomalie de fonctionnement du module
électronique
L’afficheur indique “F5” et “F15”.
Sélectionnez un programme et appuyez à nouveau
sur la touche “Départ/Pause”.
Si le problème persiste, contactez le Service
Après-vente (voir le chapitre “Service
Après-vente”).
d.Défaut Hydr o séc uri t é (selon le modèle)
La pompe fonctionne et l’afficheur indique “FA”.
S’il est présent, le voyant rouge “Hydrosécurité”
s’allume.
Mettez l’appareil hors tension en positionnant le
sélecteur de programme sur “ ”, débranchez-le
et fermez le robinet d’arrivée d’eau.
La panne d’hydrosécurité peut être
déclench ée par :
1.une formation excessive de mousse.
2.une fuite au niveau du tuyau d’ arrivée d’eau ou de
l’appareil.
Inclinez délicatement l’appareil vers l’avant pour
permettre à l’eau de s’évacuer.
Ensuite :
1.Rebranchez l’appareil,
2.ouvrez l’arrivée d ’eau (si la to uch e
“Départ/Pause” n’est pas enfoncée et q ue la
machine commence à se remplir, fermez le robinet
d’arrivée d’eau et contactez le Service Après-vente),
3.sélectionnez à nouveau le programme souhaité
et appuyez sur la touche “Départ/Pause”.
Si le problème persiste, contacte z le Service
Après-vente (voir le chapitre “Service A près-vente”).
e.Détection de mousse
L’afficheur indique “F4” (s’il est présent, le voyant
rouge “Hydrosécurité” s’allume) ; une quantité
excessive de mousse a provoqué l’interruption du
programme de lavage.
1.Appuyez sur la touche “Départ/Pause ”.
2.Positionnez le sélecteur de programme sur le
programme “Vidange”.
3.Démarrez ce programme en appuyant une
nouvelle fois sur la touche “Départ/Pause”.
4.Dès que le programme de “Vidange” est
terminé, démarrez à nouveau le programme
sélectionné au départ en évitant tout surdosage
de détergent.
Si votre lave-linge est équipé d’un afficheur LCD,
1.Annulez le programme présélectionné en
appuyant sur la touche “RAZ”.
2.Dès que le programme de “Vidange” est
terminé, démarrez une nouvelle fois le
programme sélectionné au départ en évitant tout
surdosage de détergent.
F 13
Page 14
SERVICE APRÈS-VENTE
Avant de contacter le Service
Après-vente Service Après- ve nte :
1.Vérifiez s’il n’est pas possible de remédier
vous-même au d éfaut (voir le chapitre
“Diagnostic rapide”).
2.Redémarrez le programme pour vérifier que
l’inconvénient a été éliminé.
3.Si l’appareil ne fonctionne toujours pas
correctement, appelez leService Après-vente.
Communiquez :
• le type de panne ;
• le modèle exact de l’appareil ;
• le code Service (numéro après le mot SERVICE).
L’étiquette du Service Après-vente est
située dans le couvercle du filtre ou à
l’arrière de la machine ;
• votre adresse complète ;
• votre numéro de téléphone et le préfixe.
Vous devez contacter en priorité le “Service
Après-vente” du revendeur qui vous a livré la
machine.
TRANSPORT ET DÉPLACEMENT
1.Débranchez l’appareil.
2.Fermez le robinet.
3.Débranchez le tuyau d’arrivée d’eau et de vidange.
4.Laissez couler le reste de l’eau hors de l’appareil et des
tuyaux (voir le chapitre “Vidange de l’eau résiduelle”).
Laissez l’eau refroidir pour éviter tout accident.
5.Pour faciliter le déplacement de la machine, tirez un peu la
poignée située en bas à l’avant (en option sur certains
modèles) à la main et tirez-la jusqu ’à la butée avec le pied.
Après le déplacement, repoussez ensuite la poignée dans
sa position stable d’origine.
6.Transportez le lave-linge verticalement.
REMARQUE IMPORTANTE : N’utilisez pas l’ap pareil tant
que la poignée est tirée.
F 14
Page 15
INSTALLATION
Retrait du bridage de transport
L’appareil est équip é d’u n brid ag e de tran sport, a fin d’é vi ter
tout endommagement éventuel au cours du transport.
Avant de mettre l’appareil en service, il faut
OBLIGATOIREMENT retirer le bridage de transport à
l’arrière.
1.Dévissez les deux vis A et les quatre vis B avec un
tournevis plat ou une clé pour 6 pans de 8 (clé à “pipe”).
2.Retirez le bridage de transport.
3.Replacez les quatre vis extérieures B sur la machine et
serrez-les.
4.Enlevez les deux obturateurs C du support de tuyau et
clipsez-les dans les orifices de la machine D.
Remarque : n’oubliez pas de remettre les quatre vis
extérieures en place et de les resserrer.
A
B
D
1
1
1
F 15
2
C
4
D
4
Page 16
Réglage des pieds
Installez l’appareil sur une surface plane, à proximité des
connections électriques, d’eau et d’évacuation.
Compensez les inégalités du sol en réglant les pieds (n’insérez
ni morceaux de bois, ni carton, etc. sous les pieds) :
1.Des serrez le contre-écrou à l’aide de la clé fournie.
2.Réglez la hauteur du pied à la main.
3.Resserrez le contre-écrou en le tournant dans le sens
inverse des aiguilles d’une montre.
Assurez-vous que les pieds reposent tous
correctement sur le sol et que la machine est bien
horizont a l e et stable (s ervez-vous d’un niv eau)
L’appareil peut être installé dans un espace de 40 cm de
largeur et de 63 cm de profondeur.
Remarque : si vou s in st all ez la mac hine sur de l a moqu e tte
épaisse, veillez à garantir un espace sous la machine en réglant
les pieds, de façon à ce que l’air puisse circuler librement.
.
Branchez le tuyau d’arrivée d’eau.
1.Vissez soigneusement le tuyau d’arrivée d’eau sur le
robinet, à la main.
2.Vérifiez que le tuyau ne forme pas de nœud.
3.Vérifiez l’étanchéité des raccordements du robinet et de
l’appareil en ouvrant le robinet à fond.
Si le tuyau n’est pas suffisamment long, remplacez-le par un
tuyau de longueur suffisante résistant à la pression (minimum
1000 kPa - conformément à EN50084).
Vérifiez ré gulièrement que le tuyau d’arrivée ne présente ni
signes de fragilisation, ni fissures. Le cas échéant,
remplacez-le.
La machine à laver peut être branchée sans clapet
anti-retour.
F 16
Page 17
Sécurité hydraulique
(selon le modèle)
• Vissez le tuyau au robinet d ’arrivée d’eau. Ouvrez le
robinet à fond et vérifiez l’étanchéité du raccordemen t.
• L’appareil ne doit en aucun cas être connecté au mitigeur
d’un chauffe-eau non pressurisé !
• Le tuyau d’arrivée d’eau et son boîtier plastique
contiennent des composants électriques :
Le tuyau flexible ne doit pas être coupé et le boîtier ne doit
pas être immergé dans l’eau.
• Si le tuyau flexible est endommagé, débranchez
immédiatement l’appareil et remplacez-le.
Si le tuyau flexible est trop court, remplacez-le par un tuyau
de 3 m doté d’une sécurité hydraulique (disponible auprè s
“Service Après-vente” ou de votre revendeur). Assurez-vous
que l’opération est réalisée par un technicien qualifié.
Raccordement du tuyau de vidange
1.Décrochez le tuyau de vidange des fixations de gauche et
de droite, voir la flèche A sur la figure.
Remarque importante :
N’enlevez PAS la fixation du tuyau de vidange du côté
droit, voir la flèche B sur la figure. Si tel était le cas, il y
aurait un risque de fuite (danger de s’ébouillanter avec l’eau
chaude).
2.Fixez la crosse de vidange coudée (C) à l’extrémité libre du
tuyau de vidange.
3.Connectez le tuyau de vidange au siphon ou accrochez-le
au rebord d’un évier avec la crosse de vidange.
Les petits éviers ne conviennent pas.
Le bord de l’évier ne doit pas se si tuer à plus de 100cm du
sol.
Si vous devez rallonger le tuyau, utilisez un tuyau flexible de
même dimension et serrez les raccords à l’aide de colliers de
fixation pour tuyaux flexibles.
Longueur maximale du tuyau de vidange : 2,50m.
Hauteur d’écoulement maximum (crosse de vidange) : 100 cm.
Hauteur d’écoulement minimale : 55 cm.
Remarque importante :
Vérifiez que le tuyau de vidange ne forme pas de nœuds et
ne risque pas de tomber pendant le fonctionnement.
A
C
B
F 17
Loading...
