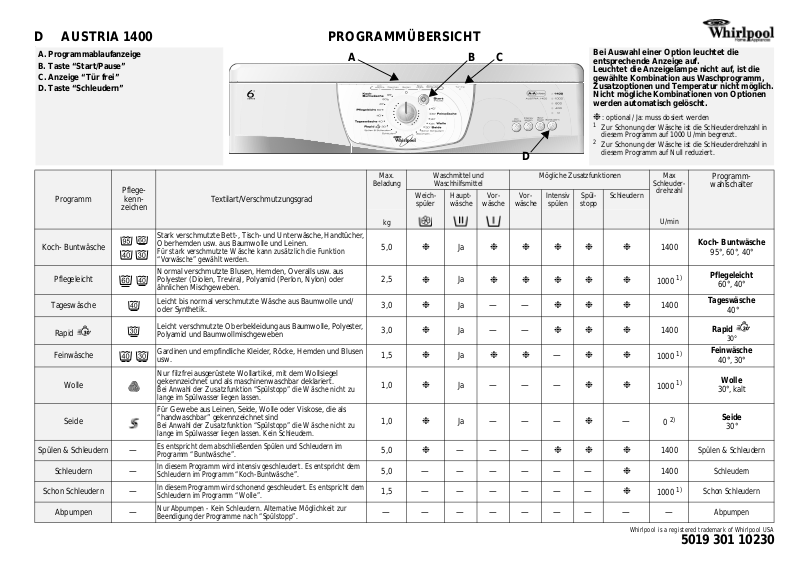

D AUSTRIA 1400 PROGRAMMÜBERSICHT
;
A. Programmablaufanzeige
B. Taste “Start/Pause”
A
C. Anzeige “Tür frei”
D. Taste “Schleudern”
CB
Bei Auswahl einer Option leuchtet die
entsprechende Anzeige auf.
Leuchtet die Anzeigelampe nicht auf, ist die
gewählte Kombination aus Waschprogramm,
Zusatzoptionen und Temperatur nicht möglich.
Nicht mögliche Kombinationen von Optionen
werden automatisch gelöscht.
❉
: optional / Ja: muss dosiert werden
1
Zur Schonung der Wäsche ist die Schleuderdrehzahl in
diesem Programm auf 1000 U/min begrenzt.
2
Zur Schonung der Wäsche ist die Schleuderdrehzahl in
D
diesem Programm auf Null reduziert.
Programm
Koch- Buntwäsche
Pflegeleicht
Tageswäsche
Rapid
Feinwäsche
Wolle
Seide
Spülen & Schleudern
Schleudern
Schon Schleudern
Abpumpen
Pflege-
kenn-
zeichen
—
—
—
—
Textilart/Verschmutzungsgrad
Stark verschmutzte Bett-, Tisch- und Unterwäsche, Handtücher,
Oberhemden usw. aus Baumwolle und Leinen.
Für stark verschmutzte Wäsche kann zusätzlich die Funktion
“Vorwäsche” gewählt werden.
Normal verschmutzte Blusen, Hemden, Overalls usw. aus
Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon) oder
ähnlichen Mischgeweben.
Leicht bis normal verschmutzte Wäsche aus Baumwolle und/
oder Synthetik.
Leicht verschmutzte Oberbekleidung aus Baumwolle, Polyester,
Polyamid und Baumwollmischgeweben
Gardinen und empfindliche Kleider, Röcke, Hemden und Blusen
usw.
Nur filzfrei ausgerüstete Wollartikel, mit dem Wollsiegel
gekennzeichnet und als maschinenwaschbar deklariert.
Bei Anwahl der Zusatzfunktion “Spülstopp” die Wäsche nicht zu
lange im Spülwasser liegen lassen.
Für Gewebe aus Leinen, Seide, Wolle oder Viskose, die als
“handwaschbar” gekennzeichnet sind
Bei Anwahl der Zusatzfunktion “Spülstopp” die Wäsche nicht zu
lange im Spülwasser liegen lassen. Kein Schleudern.
Es entspricht dem abschließenden Spülen und Schleudern im
Programm “Buntwäsche”.
In diesem Programm wird intensiv geschleudert. Es entspricht dem
Schleudern im Programm “Koch-Buntwäsche”.
In diesem Programm wird schonend geschleudert. Es entspricht dem
Schleudern im Programm “Wolle”.
Nur Abpumpen - Kein Schleudern. Alternative Möglichkeit zur
Beendigung der Programme nach “Spülstopp”.
Max.
Beladung
kg
5,0
2,5
3,0
3,0
1,5
1,0
1,0
5,0
5,0
1,5
Waschmittel und
Waschhilfsmittel
Weich-
spüler
❉
❉
❉
❉
❉
❉
❉
❉
Hauptwäsche
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Vor-
wäsche
❉❉❉❉ ❉
❉❉❉❉ ❉
——
——
❉❉
———
———
———
Mögliche Zusatzfunktionen Max
Vor-
wäsche
Intensiv
spülen
Spül-
stopp
❉❉ ❉
❉❉ ❉
—
❉❉
❉❉
❉
❉❉ ❉
——————
——————
Schleudern
—
❉
❉
Schleuder-
drehzahl
U/min
1400
1)
1000
1400
1400
1)
1000
1)
1000
2)
0
1400
1400
1)
1000
———————— —
Programm-
wahlschalter
Koch- Buntwäsche
95°, 60°, 40°
Pflegeleicht
60°, 40°
Tag eswäs che
40°
Rapid
30°
Feinwäsche
40°, 30°
Wolle
30°, kalt
Seide
30°
Spülen & Schleudern
Schleudern
Schon Schleudern
Abpumpen
5019 301 10230
Whirlpool is a registered trademark of Whirlpool USA
VERBRAUCHSDATEN
Programm
Temperaturwahlschalter
(°C)
Beladung
(kg)
Wasser
(l)
Energie
(kWh)
Programmdauer
ca.
(Stunden : Minuten)*
Koch- Buntwäsche 95 5,0 53** 1,90 2:00
Koch- Buntwäsche 60 5,0 48 0,95 2:20
Koch- Buntwäsche 40 4,5 48 0,60 2:05
Pflegeleicht 60 2,5 55 0,80 1:30
Pflegeleicht 40 2,5 55 0,60 1:20
Tageswäsche 40 3,0 45 0,50 1:00
Rapid
30 3,0 37 0,40 0:30
Feinwäsche 40 1,5 60 0,60 0:45
Wolle 30 1,0 60 0,30 0:40
Seide 30 1,0 45 0,30 0:40
Vorspülen erhöht die Programmdauer um rund 15 Minuten. Die Verbrauchswerte wurden unter Standardbedingungen
gemäß Richtlinien IEC/EN 60 456 gemessen. Die Verbrauchsdaten können in den einzelnen Haushalten in Abhängigkeit
von Wasserdruck, Wasserzulauftemperatur, Wäschemenge und Wäscheart von den Tabellenwerten abweichen.
* Die Restzeitanzeige kann ebenfalls von den Tabellenwerten abweichen, da sie die aktuellen örtlichen Bedingungen
berücksichtigt.
** Zur Herabsetzung der Wassertemperatur wird am Ende des Hauptwaschgangs vor dem Abpumpen kaltes Wasser
zugeführt.
WASCHMITTEL HINZUGEBEN, TÜR
SCHLIEßEN UND PROGRAMM AUSWÄHLEN
Waschmittel wie in der Programmübersicht bzw. im
Kapitel “Waschmittel und Waschhilfsmittel” des
Handbuchs beschrieben, hinzufügen.
1. Drehen Sie den
Programmwahlschalter
uf
das gewünschte Programm mit der
gewünschten Temperatur.
2. Die Kontrolllampe der Taste
“Start/Pause”
blinkt nach kurzer Rechenzeit.
3. Die
Programmablaufanzeige
und die
Anzeige der entsprechenden
voreingestellten Schleuderdrehzahl
leuchten auf.
GEWÜNSCHTE ZUSATZFUNKTION WÄHLEN
Bei Auswahl einer Option leuchtet die
entsprechende Anzeige auf.
Leuchtet die Anzeigelampe nicht auf, ist die
gewählte Kombination aus Waschprogramm,
Zusatzoptionen und Temperatur nicht
möglich. Nicht mögliche Kombinationen von
Optionen werden automatisch gelöscht.
Taste “Vorwäsche”
• Nur für stark verschmutzte Wäsche (z.B. sandig
oder verkrustet) gedacht. Die Programmdauer
erhöht sich um rund 15 Minuten.
Taste “Intensiv Spülen
• Der Wasserstand wird erhöht und die Spülzeit
verlängert.
• Diese Zusatzfunktion eignet sich besonders für
Gegenden mit sehr weichem Wasser, die
Reinigung von Babywäsche und als Hilfe bei
Waschmittelallergien.
Taste “Spülstopp”
• Die Wäsche bleibt ungeschleudert im letzten
Spülwasser liegen: ein Verfärben der Wäsche und
erhöhte Knitterbildung wird vermieden.
• Diese Option empfiehlt sich besonders für die
Programme “Pflegeleicht”, “Tageswäsche” und
“Feinwäsche”.
• Diese Zusatzfunktion ist besonders hilfreich,
wenn Sie den Schleudervorgang zu einem
späteren Zeitpunkt ausführen oder nur
abpumpen wollen.
Hinweis:
Das Programm geht auf “Spülstopp”,
wenn die “Spülstopp”-Anzeigelampe am
“Programmwahlschalter” aufleuchtet.
Beenden der “Spülstopp”-Funktion:
• Drücken Sie die Taste “Spülstopp” erneut; das
Programm endet automatisch mit dem aktuell
gewählten Schleudergang.
• Soll die Wäsche nicht geschleudert werden,
drehen Sie den Programmwahlschalter auf
“Abpumpen” und drücken Sie
“Start/Pause”
erneut, wenn sie blinkt.
Taste “Drehzahlreduzierung”
• Jedes Programm verfügt über eine
voreingestellte maximale Schleuderdrehzahl.
• Drücken Sie die Taste, um eine andere
Schleuderdrehzahl einzustellen.
• Steht die Schleuderdrehzahl auf “0”, so ist der
Endschleudergang gelöscht, die
Schleuderdrehzahlen während des
Spülvorgangs bleiben jedoch erhalten. Es wird
nur das Wasser aus der Waschmaschine
gepumpt.
PROGRAMMSTART
Wasserhahn öffnen und die Taste
drücken. Die Anzeigelampe der Taste
leuchtet auf.
Pause”
“Start/Pause”
“Start/
Die Anzeigelampe zeigt die im Programm
erreichte Phase an. Nach dem Programmstart
bewegt sich die Ablaufanzeige von links nach
rechts durch die Programme Waschen, Spülen,
Schleudern.
Sobald eine Phase beendet ist, erlischt das
entsprechende Lämpchen.
TÜRVERRIEGELUNG
Die Tür kann geöffnet werden, wenn die Anzeige
“Tür frei” leuchtet.
PROGRAMMENDE
• Alle Lampen der Programmablaufanzeige sind
ausgeschaltet.
1. Drehen Sie den Programmwahlschalter auf
die Position “ ”.
2. Wasserhahn schließen.
3. Tür öffnen und Wäsche entnehmen.
4. Schließen Sie den Wasserhahn und lassen Sie
die Tür leicht offen stehen, damit die
Trommel trocknen kann.
PROGRAMM- UND OPTIONSÄNDERUNG
WÄHREND DES WASCHGANGS
1. Drücken Sie die Taste
“Start/Pause”
Programm zu unterbrechen. Die
Anzeigelampe blinkt.
2. Neues Programm (mit Temperatur),
Zusatzfunktionen und Schleuderdrehzahl
wählen.
3. Drücken Sie die Taste
“Start/Pause”
Das neue Programm setzt dort ein, wo das
vorherige Programm unterbrochen wurde.
Für dieses Programm kein Waschmittel mehr
zugeben.
LÖSCHEN SIE EIN PROGRAMM VOR
DESSEN ABLAUF
1. Drücken Sie die Taste
“Start/Pause”
Programm zu unterbrechen. Die
Anzeigelampe blinkt.
2. Den Programmwahlschalter auf das
Programm “Abpumpen” stellen. Der
Drehzahlanzeiger zeigt
3. Drücken Sie die Taste
an.
“0”
“Start/Pause”
mit dem Abpumpen zu beginnen.
, um ein
erneut.
, um ein
, um
5019 301 10230
