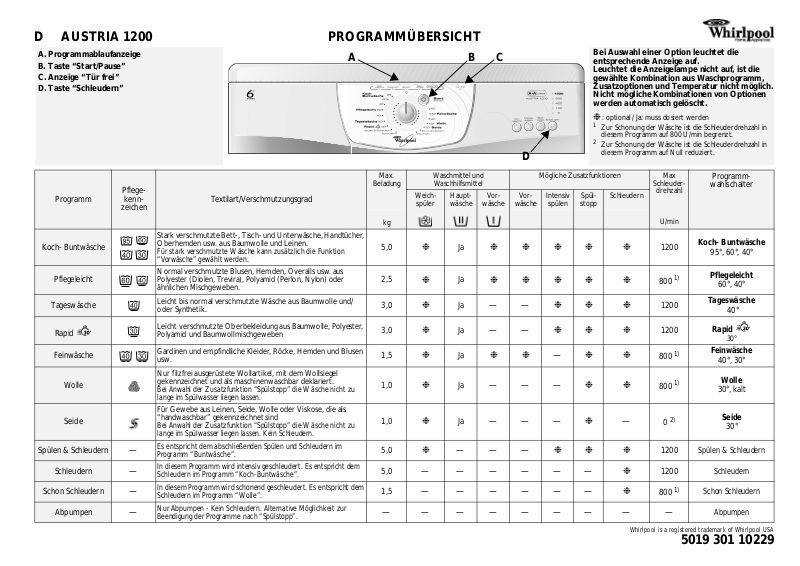

D AUSTRIA 1200 PROGRAMMÜBERSICHT

;

A. Programmablaufanzeige B. Taste “Start/Pause”

C. Anzeige “Tür frei” D. Taste “Schleudern”

Bei Auswahl einer Option leuchtet die entsprechende Anzeige auf. Leuchtet die Anzeigelampe nicht auf, ist die gewählte Kombination aus Waschprogramm, Zusatzoptionen und Temperatur nicht möglich. Nicht mögliche Kombinationen von Optionen werden automatisch gelöscht.

❉

: optional / Ja: muss dosiert werden

Zur Schonung der Wäsche ist die Schleuderdrehzahl in diesem Programm auf 800 U/min begrenzt.

Zur Schonung der Wäsche ist die Schleuderdrehzahl in

diesem Programm auf Null reduziert.

Programm

Koch- Buntwäsche

Pflegeleicht

Tageswäsche

Rapid

Feinwäsche

Wolle

Seide

Spülen & Schleudern

Schleudern

Schon Schleudern

Abpumpen

Pflege-

kenn-

zeichen

— — — —

Textilart/Verschmutzungsgrad

Stark verschmutzte Bett-, Tisch- und Unterwäsche, Handtücher, Oberhemden usw. aus Baumwolle und Leinen.

Für stark verschmutzte Wäsche kann zusätzlich die Funktion “Vorwäsche” gewählt werden.

Normal verschmutzte Blusen, Hemden, Overalls usw. aus Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon) oder ähnlichen Mischgeweben.

Leicht bis normal verschmutzte Wäsche aus Baumwolle und/ oder Synthetik.

Leicht verschmutzte Oberbekleidung aus Baumwolle, Polyester, Polyamid und Baumwollmischgeweben

Gardinen und empfindliche Kleider, Röcke, Hemden und Blusen usw.

Nur filzfrei ausgerüstete Wollartikel, mit dem Wollsiegel gekennzeichnet und als maschinenwaschbar deklariert.

Bei Anwahl der Zusatzfunktion “Spülstopp” die Wäsche nicht zu lange im Spülwasser liegen lassen.

Für Gewebe aus Leinen, Seide, Wolle oder Viskose, die als “handwaschbar” gekennzeichnet sind

Bei Anwahl der Zusatzfunktion “Spülstopp” die Wäsche nicht zu lange im Spülwasser liegen lassen. Kein Schleudern.

Es entspricht dem abschließenden Spülen und Schleudern im Programm “Buntwäsche”.

In diesem Programm wird intensiv geschleudert. Es entspricht dem Schleudern im Programm “Koch-Buntwäsche”.

In diesem Programm wird schonend geschleudert. Es entspricht dem Schleudern im Programm “Wolle”.

Nur Abpumpen - Kein Schleudern. Alternative Möglichkeit zur Beendigung der Programme nach “Spülstopp”.

Max.

Beladung

5,0

2,5

3,0

1,5

1,0

5,0 5,0 1,5

Waschmittel und

Waschhilfsmittel

Weich-

spüler

❉

Hauptwäsche

Vor-

wäsche

❉❉❉❉ ❉

——

❉❉

———

Mögliche Zusatzfunktionen Max

Vor-

wäsche

Intensiv

spülen

Spül-

stopp

❉❉ ❉

—

❉❉

❉

❉❉ ❉

—————— ——————

Schleudern

—

❉ ❉

Schleuder-

drehzahl

U/min

1200

800

1200

800

1200 1200

800

———————— —

Programm-

wahlschalter

Koch- Buntwäsche

95°, 60°, 40°

Pflegeleicht

60°, 40°

Tag eswäs che

40°

Rapid

30°

Feinwäsche

40°, 30°

Wolle

30°, kalt

Seide

30°

Spülen & Schleudern

Schleudern

Schon Schleudern

Abpumpen

5019 301 10229

Whirlpool is a registered trademark of Whirlpool USA

VERBRAUCHSDATEN

Programm

Temperaturwahlschalter

(°C)

Beladung

(kg)

Wasser

(l)

Energie

(kWh)

Programmdauer

ca.

(Stunden : Minuten)* Koch- Buntwäsche 95 5,0 53** 1,90 2:00 Koch- Buntwäsche 60 5,0 48 0,95 2:20 Koch- Buntwäsche 40 4,5 48 0,60 2:05

Pflegeleicht 60 2,5 55 0,80 1:30 Pflegeleicht 40 2,5 55 0,60 1:20

Tageswäsche 40 3,0 45 0,50 1:00

Rapid

30 3,0 37 0,40 0:30

Feinwäsche 40 1,5 60 0,60 0:45

Wolle 30 1,0 60 0,30 0:40

Seide 30 1,0 45 0,30 0:40

Vorspülen erhöht die Programmdauer um rund 15 Minuten. Die Verbrauchswerte wurden unter Standardbedingungen gemäß Richtlinien IEC/EN 60 456 gemessen. Die Verbrauchsdaten können in den einzelnen Haushalten in Abhängigkeit von Wasserdruck, Wasserzulauftemperatur, Wäschemenge und Wäscheart von den Tabellenwerten abweichen. * Die Restzeitanzeige kann ebenfalls von den Tabellenwerten abweichen, da sie die aktuellen örtlichen Bedingungen

berücksichtigt.

** Zur Herabsetzung der Wassertemperatur wird am Ende des Hauptwaschgangs vor dem Abpumpen kaltes Wasser

zugeführt.

WASCHMITTEL HINZUGEBEN, TÜR SCHLIEßEN UND PROGRAMM AUSWÄHLEN

Waschmittel wie in der Programmübersicht bzw. im Kapitel “Waschmittel und Waschhilfsmittel” des Handbuchs beschrieben, hinzufügen.

1. Drehen Sie den

Programmwahlschalter

uf das gewünschte Programm mit der gewünschten Temperatur.

2. Die Kontrolllampe der Taste

“Start/Pause”

blinkt nach kurzer Rechenzeit.

3. Die

Programmablaufanzeige

und die

Anzeige der entsprechenden voreingestellten Schleuderdrehzahl

leuchten auf.

GEWÜNSCHTE ZUSATZFUNKTION WÄHLEN

Taste “Vorwäsche”

• Nur für stark verschmutzte Wäsche (z.B. sandig oder verkrustet) gedacht. Die Programmdauer erhöht sich um rund 15 Minuten.

Taste “Intensiv Spülen

• Der Wasserstand wird erhöht und die Spülzeit verlängert.

• Diese Zusatzfunktion eignet sich besonders für Gegenden mit sehr weichem Wasser, die Reinigung von Babywäsche und als Hilfe bei Waschmittelallergien.

Taste “Spülstopp”

• Die Wäsche bleibt ungeschleudert im letzten Spülwasser liegen: ein Verfärben der Wäsche und erhöhte Knitterbildung wird vermieden.

• Diese Option empfiehlt sich besonders für die Programme “Pflegeleicht”, “Tageswäsche” und “Feinwäsche”.

• Diese Zusatzfunktion ist besonders hilfreich, wenn Sie den Schleudervorgang zu einem späteren Zeitpunkt ausführen oder nur abpumpen wollen.

Hinweis:

Das Programm geht auf “Spülstopp”, wenn die “Spülstopp”-Anzeigelampe am “Programmwahlschalter” aufleuchtet.

Beenden der “Spülstopp”-Funktion:

• Drücken Sie die Taste “Spülstopp” erneut; das

Programm endet automatisch mit dem aktuell gewählten Schleudergang.

• Soll die Wäsche nicht geschleudert werden,

drehen Sie den Programmwahlschalter auf “Abpumpen” und drücken Sie

“Start/Pause”

erneut, wenn sie blinkt.

Taste “Drehzahlreduzierung”

• Jedes Programm verfügt über eine

voreingestellte maximale Schleuderdrehzahl.

• Drücken Sie die Taste, um eine andere

Schleuderdrehzahl einzustellen.

• Steht die Schleuderdrehzahl auf “0”, so ist der

Endschleudergang gelöscht, die Schleuderdrehzahlen während des Spülvorgangs bleiben jedoch erhalten. Es wird nur das Wasser aus der Waschmaschine gepumpt.

PROGRAMMSTART

Wasserhahn öffnen und die Taste drücken. Die Anzeigelampe der Taste

leuchtet auf.

Pause”

“Start/Pause”

“Start/

Die Anzeigelampe zeigt die im Programm erreichte Phase an. Nach dem Programmstart bewegt sich die Ablaufanzeige von links nach rechts durch die Programme Waschen, Spülen, Schleudern.

Sobald eine Phase beendet ist, erlischt das entsprechende Lämpchen.

TÜRVERRIEGELUNG

Die Tür kann geöffnet werden, wenn die Anzeige “Tür frei” leuchtet.

PROGRAMMENDE

• Alle Lampen der Programmablaufanzeige sind ausgeschaltet.

1. Drehen Sie den Programmwahlschalter auf

die Position “ ”.

2. Wasserhahn schließen.

3. Tür öffnen und Wäsche entnehmen.

4. Schließen Sie den Wasserhahn und lassen Sie

die Tür leicht offen stehen, damit die Trommel trocknen kann.

PROGRAMM- UND OPTIONSÄNDERUNG WÄHREND DES WASCHGANGS

1. Drücken Sie die Taste

“Start/Pause”

Programm zu unterbrechen. Die Anzeigelampe blinkt.

2. Neues Programm (mit Temperatur),

Zusatzfunktionen und Schleuderdrehzahl wählen.

3. Drücken Sie die Taste

“Start/Pause”

Das neue Programm setzt dort ein, wo das vorherige Programm unterbrochen wurde. Für dieses Programm kein Waschmittel mehr zugeben.

LÖSCHEN SIE EIN PROGRAMM VOR DESSEN ABLAUF

1. Drücken Sie die Taste

“Start/Pause”

Programm zu unterbrechen. Die Anzeigelampe blinkt.

2. Den Programmwahlschalter auf das

Programm “Abpumpen” stellen. Der Drehzahlanzeiger zeigt

3. Drücken Sie die Taste

an.

“0”

“Start/Pause”

mit dem Abpumpen zu beginnen.

, um ein

erneut.

, um ein

, um
