Whirlpool KGA 55 STUTTGART, KGA SYMPHONY 320, KGB 2509, KGB 3101, ARZ 895-1/G/SILVER PROGRAM CHART [de]
...Page 1
33056-DE.fm5 Page 3 Friday, January 15, 1999 9:36 PM

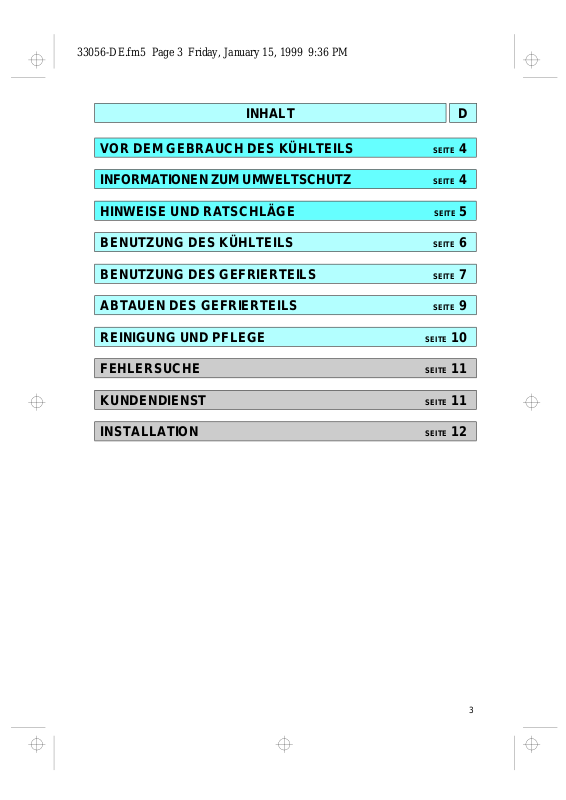

INHALT D
VOR DEM GEBRAUCH DES KÜHLTEILS
INFORMATIONEN ZUM UMWELTSCHUTZ
HINWEISE UND RATSCHLÄGE
BENUTZUNG DES KÜHLTEILS
BENUTZUNG DES GEFRIERTEILS
ABTAUEN DES GEFRIERTEILS
REINIGUNG UND PFLEGE
FEHLERSUCHE
KUNDENDIENST
SEITE
SEITE
SEITE
SEITE
SEITE
SEITE
SEITE
SEITE
SEITE
4
4
5
6
7
9
10
11
11
INSTALLATION
SEITE
12
3
Page 2
33056-DE.fm5 Page 4 Friday, January 15, 1999 9:36 PM
VOR DEM GEBRAUCH DES KÜHLTEILS
Das von Ihnen erworbene Produkt besteht aus
einer Kühl-/Gefrierschrank-Kombination und ist
ausschließlich für den Hausgebrauch bestimmt.
Der
Gefrierteil
Einfrieren frischer und gekochter Speisen,
die Herstellung von Eiswürfeln und die
Konservierung von eingefrorenen Speisen und
von Tiefkühlware;
manuell
Abtauung
Lebensmittel und von Getränken bestimmt.
Damit Sie den größtmöglichen Nutzen aus
Ihrem Gerät ziehen können, lesen Sie bitte
aufmerksam die Bedienungsanleitung durch,
in der die Produktbeschreibung sowie
nützliche Ratschläge für die Konservierung
der Lebensmittel enthalten sind.
. Der
Kühlteil
, ist für die Aufbewahrung frischer
ermöglicht das
das Abtauen erfolgt
, mit
automatischer
INFORMATIONEN ZUM UMWELTSCHUTZ
1. Verpackung
Das Verpackungsmaterial ist zu 100%
wiederverwertbar und durch ein
Recyclingsymbol gekennzeichnet. Für die
Entsorgung die örtlichen Vorschriften beachten.
Das Verpackungsmaterial (Plastiksäckchen,
Polystyrol etc.) vor Kindern geschützt
aufbewahren, da es eine mögliche
Gefahrenquelle darstellt.
2. Produkt
Das Gerät wurde aus wiederverwertbaren
Materialien hergestellt. Die Entsorgung muß
gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Das Stromkabel durchschneiden, um das Gerät
funktionsuntüchtig zu machen. Das Gerät
ordnungsgemäß bei den speziellen
Sammelstellen für die Wiedergewinnung der
Kühlgase abgeben.
Heben Sie diese Anleitung bitte als
Nachschlagewerk gut auf.
Nach dem Auspacken das Gerät auf
1.
Beschädigungen überprüfen und
kontrollieren, ob die Türen einwandfrei
schließen. Eventuelle Schäden müssen dem
Händler innerhalb von 24 Stunden mitgeteilt
werden.
2. Vor der Inbetriebnahme des Gerätes
mindestens 2 Stunden warten, damit der
Kühlkreis seine volle Funktionstüchtigkeit
erreichen kann.
Die Installation und der elektrische Anschluß
3.
müssen von einer Fachkraft gemäß den
Herstelleranweisungen und den gültigen
örtlichen Bestimmungen ausgeführt werden.
Information:
Dieses Gerät ist FCKW-frei (der Kältekreislauf
enthält R134a) oder FKW-frei (der Kältekreislauf
enthält R600a - Isobutan). Für detaillierte
Angaben bitte Typenschild am Gerät einsehen.
4
Page 3
33056-DE.fm5 Page 5 Friday, January 15, 1999 9:36 PM
HINWEISE UND RATSCHLÄGE
Den
•
•
•
•
•
•
• Vor Wartungs- oder Reinigungsarbeiten den
•
•
Kühlteil
Lebensmittel und den
von Tiefkühlware, zum Einfrieren frischer
Lebensmittel und zur Herstellung von Eiswürfeln
verwenden.
Belüftungsöffnungen des Gerätes nicht abdecken
oder zustellen.
Keine Glasbehälter mit flüssigem Inhalt in den
Gefrierteil stellen, da diese platzen können.
Eiswürfel oder Wassereis nicht sofort nach
Entnahme aus dem Gefrierschrank essen, da sie
Kälteverbrennungen hervorrufen können.
Kindern das Spielen und Verstecken im Gerät
nicht gestatten, um Erstickungs- und
Einschließgefahr zu vermeiden.
Die in den Kälteakkus enthaltene Flüssigkeit
(ungiftig) nicht einnehmen.
Stecker aus der Steckdose ziehen oder die
Stromversorgung abschalten.
Das Stromkabel darf nur durch eine autorisierte
Person ersetzt werden.
Nach der Installation sicherstellen, daß das Gerät
nicht auf dem Speisekabel steht.
nur zur Lagerung frischer
Gefrierteil
nur zur Lagerung
Konformitätserklärung
Dieses Gerät darf mit Lebensmitteln in Berührung
•
kommen und entspricht dem ital. Gesetz 108 vom
25.01.1992 (EWG-Richtlinie 89/109).
Information
Betrifft die Geräte mit Isobutan (R600a)
Isobutan ist ein Naturgas ohne umweltschädigende
Auswirkungen, es ist jedoch entflammbar. Die
Leitungen des Kältekreislaufs müssen daher
unbedingt auf ihre Unversehrtheit überprüft werden.
5
Page 4
33056-DE.fm5 Page 6 Friday, January 15, 1999 9:36 PM

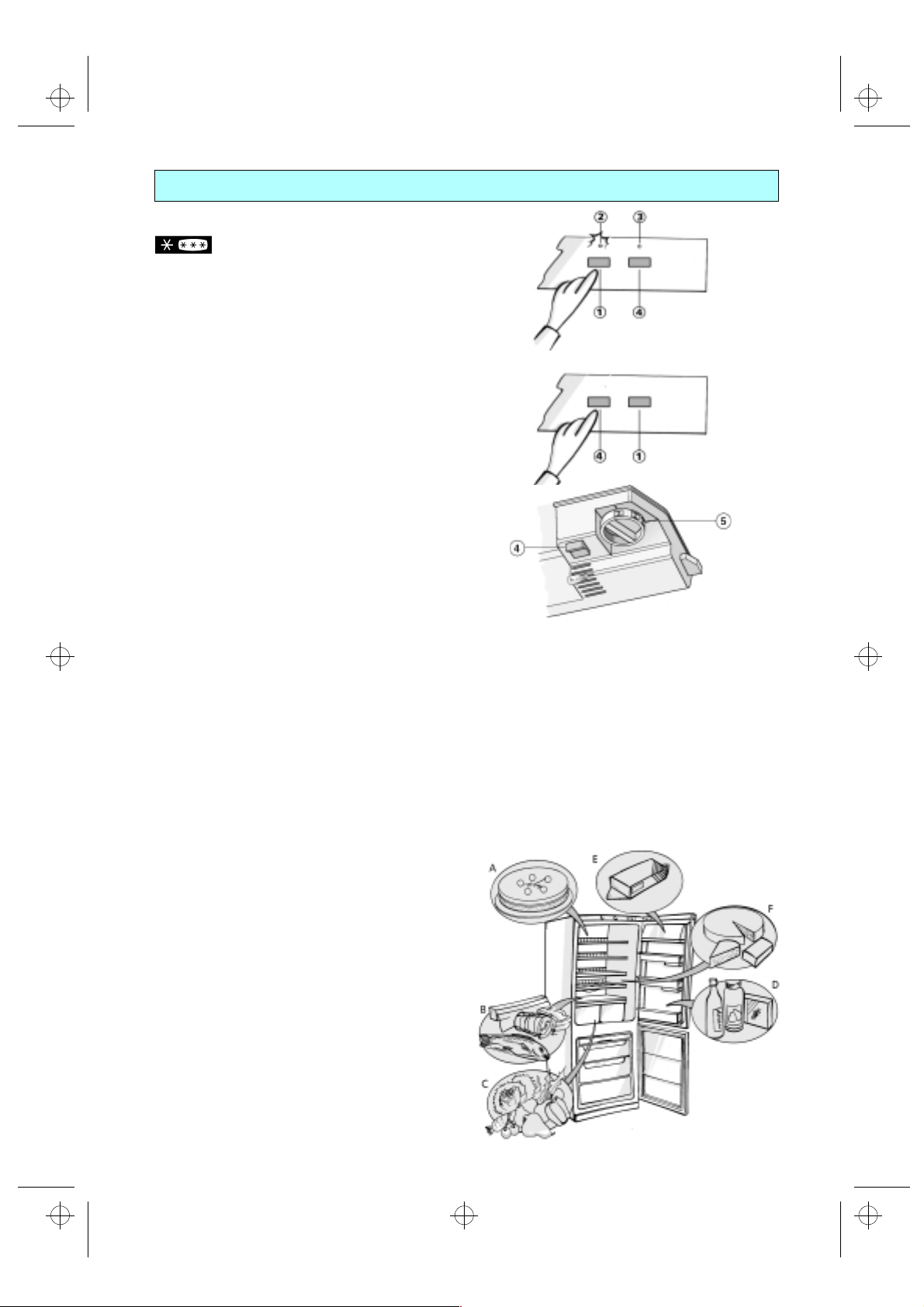

BENUTZUNG DES KÜHLTEILS
Dieses Gerät ist ein Kühlschrank mit
- Sterne-Gefrierteil.
Das Abtauen des Kühlteils erfolgt
vollautomatisch.
Die optimale Kühlleistung wird bei Temperaturen
zwischen +16°C und +32°C erreicht.
Einschalten des Gerätes
Je nach Modell ist das Gerät mit externen
Bedienungen (
Innenbedienungen (B) ausgestattet.
Bei Geräten mit
: die Einschalttaste (1) drücken.
A2)
Beim Öffnen der Tür schaltet sich die
•
Innenbeleuchtung ein.
Die grüne Kontrollampe (2) leuchtet auf und
•
zeigt den Betrieb des Gerätes an.
Bei Geräten mit
sich bei angeschlossenem Gerät die
Innenbeleuchtung beim Öffnen der
Kühlschranktür ein, wenn der ThermostatEinstellknopf nicht auf dem Symbol z steht.
Achtung:
Eine Temperatureinstellung über de n
•
Thermostatknopf (5) ist nicht erforderlich, da
die Temperatur werkseits bereits
voreingestellt wurde, um die geeignete
Aufbewahrungstemperatur der frischen
Lebensmittel bei einer Umgebungst emperatur
zwischen +20°C und +25°C zu gewährleisten.
Nach dem Einschalten ungefähr 30 Minuten
•
warten, bis die für eine normale Leistung des
Kühlteils angemessene Aufbewahrungstemperatur erreicht wird.
Ist die Einstellung der Innentemperatur
erforderlich:
Den Thermostat-Einstellknopf (5) drehen:
auf die
•
•
Zur Unterbrechung des Kühlbetriebs:
Erneut die Einschalttaste (A1) drücken (wenn
vorgesehen, ansonsten den Stecker aus der
Steckdose ziehen).
niedrigen Nummern 1-2
GERINGE KÜHLLEISTUNG
auf die
höchste Nummer - 5 -,
HOHE KÜHLLEISTUNG
Aufbewahrung von Lebensmitteln im
Kühlteil
Die Lebensmittel wie in der Abbildung gezeigt
einlagern.
A Gekochte Speisen
B Fisch, Fleisch
C Obst und Gemüse
D Flaschen
E Butter
F Milchprodukte, Käse
) oder mit
A1-A2
externen Bedienungen (A1-
Innenbedienungen (B)
erforderlich ist.
schaltet
, wenn eine
erwünscht ist.
wenn eine
.
Hinweis:
Der Abstand zwischen den Abstellflächen
•
und der hinteren inneren Kühlschrankwand
gewährleistet eine freie Luftzirkulation.
Die Lebensmittel nicht direkt an die
•
Rückwand des Kühlteils legen.
Keine warmen Speisen einlegen.
•
Flüssigkeiten in geschlossenen Behältern
•
aufbewahren.
Die Aufbewahrung von Gemüse mit hohem
•
Wassergehalt kann zur Bildung von
Kondenswasser im unteren Fach führen: der
korrekte Betrieb des Gerätes wird dadurch in
keinster Weise beeinträchtigt.
B
A
A
1
2
.
6
Page 5
33056-DE.fm5 Page 7 Friday, January 15, 1999 9:36 PM

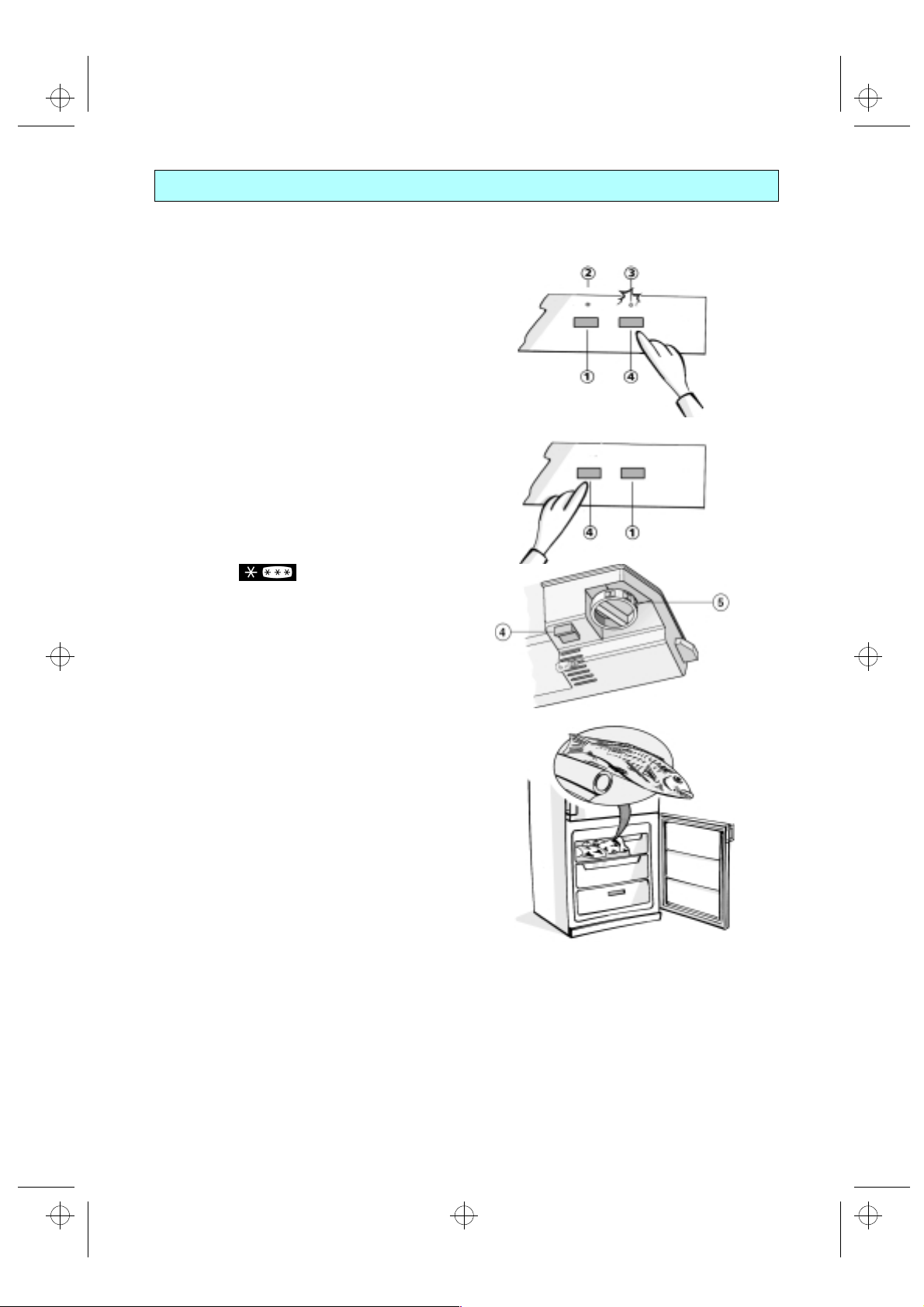

BENUTZUNG DES GEFRIERTEILS
Nach 24 Stunden ist der Einfriervorgang
Achtung
Eine Temperatureinstellung über de n
•
Thermostatknopf (5) ist nicht erforderlich, da
die Temperatur werkseits bereits
voreingestellt wurde, um die geeignete
Aufbewahrungstemperatur der Tiefkühlware
im Gefrierteil bei einer Umgebungstemperatur
zwischen +20°C und +25°C zu gewährleisten.
Nach der Einschaltung des Gefrierteils etwa
•
3 Stunden warten, bis die zur Aufbewahrung
der Tiefkühlware geeigneten Temperaturen
erreicht worden sind.
Ist die Einstellung der Innentemperatur
erforderlich:
Den Thermostatknopf drehen (5):
auf die
•
•
unteren Nummern
Innentemperatur zu kalt ist.
auf die
höheren Nummern
Innentemperaturen erforderlich sind.
, wenn die
, wenn tiefere
5.
beendet. Erneut die Gefriertaste (4) drücken,
um die Funktion auszuschalten.
A
A
1
2
Einfrieren frischer Speisen
Im Gefrierteil
eingefroren werden.
Die Menge der frischen Lebensmittel, die
innerhalb von 24 Stunden bei einer
Umgebungstemperatur von +25°C eingefroren
werden kann, ist auf dem Typenschild
angegeben.
Vorgehensweise:
Den Thermostat (5) auf die Position 2-3
1.
einstellen.
Verfügt das Gerät über eine Gefriertaste (4),
2.
muß diese aktiviert werden (gelbes Licht
leuchtet auf).
Auf diese Weise wird die maximale, auf dem
Typenschild angegebene Gefrierleistung
erreicht und ein übermäßiges Absinken der
Temperatur im Kühlteil während des
Gefriervorgangs vermieden.
Die Lebensmittel einwickeln und
3.
verschließen in: Alufolie, Klarsichtfolie,
wasserundurchlässige
Kunststoffverpackungen,
Polyäthylenbehälter mit Deckel,
Tiefkühlbehälter.
Die einzufrierenden Lebensmittel im oberen
4.
Fach einlegen und um die Päckchen
ausreichend Platz für eine freie
Luftzirkulation berücksichtigen. Zur
Beschleunigung des Gefriervorgangs und für
eine Erhöhung des Fassungsvermögens die
obere Kassette sowie die für die Kühlakkus
herausnehmen (falls mitgeliefert). Die bereits
gefrorenen Lebensmittel in die anderen
Kassetten und die einzufrierenden
Lebensmittel direkt auf das Kühlgitter legen.
können frische Speisen
Hinweis:
Bei einem Stromausfall wird die für die
•
Haltbarkeit der Speisen erforderliche
Temperatur wie in den beigelegten
Produktangaben angegeben
aufrechterhalten.
Bei Modellen mit einem oder zwei Kälteakkus
•
wird diese Temperatur ungefähr 25/30
Stunden lang aufrechterhalten.
Während des Stromausfalls die Tür des
•
Gefrierteils nicht öffnen.
B
7
Page 6
33056-DE.fm5 Page 8 Friday, January 15, 1999 9:36 PM

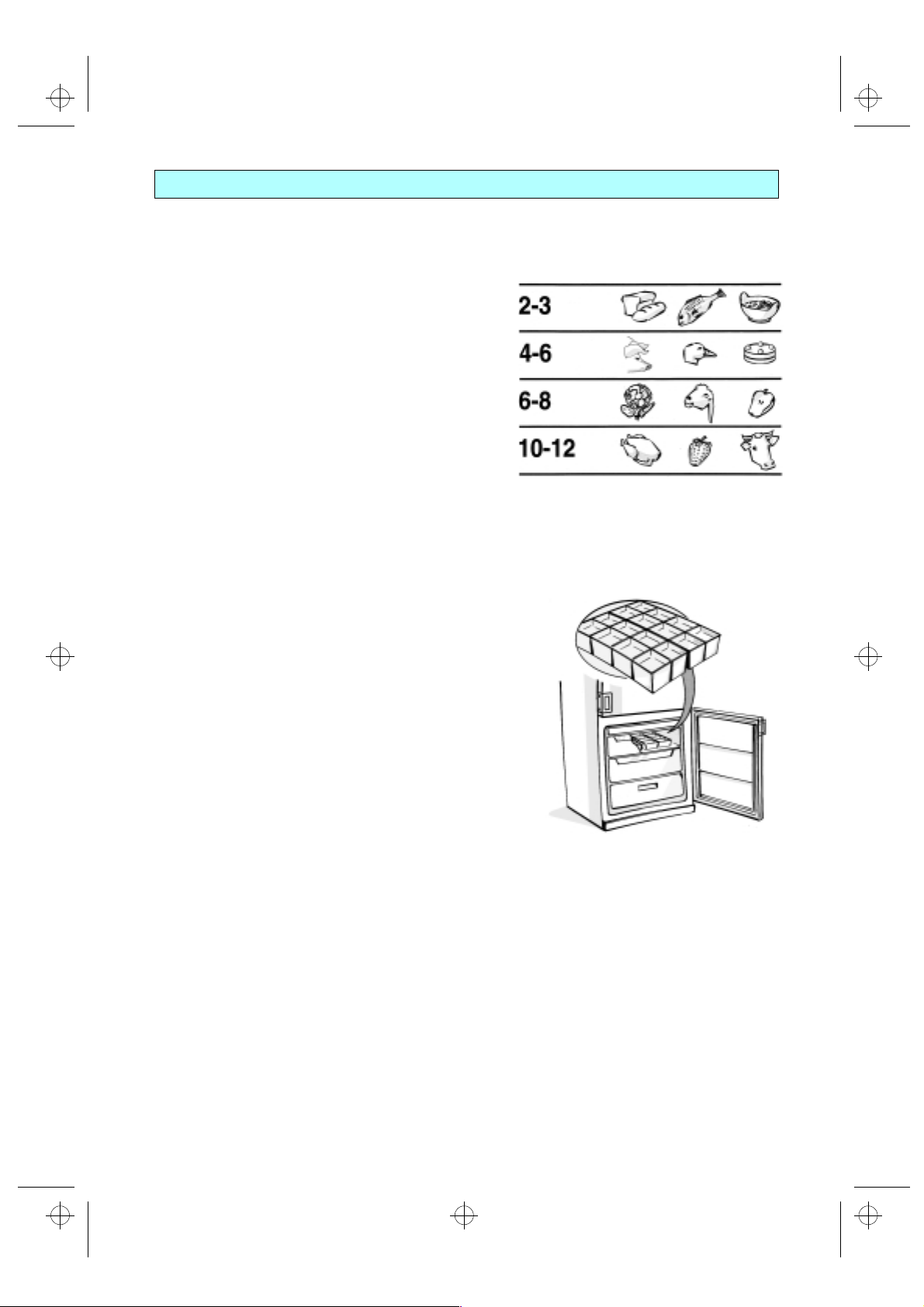

BENUTZUNG DES GEFRIERTEILS
Wichtig:
Die Haltbarkeitsdauer in Monaten der frischen
Tiefkühlprodukte der nebenstehenden Tabelle
entnehmen.
Beim Einkauf von Tiefkühlware sollten Sie auf
folgendes achten:
Die Verpackung darf nicht beschädigt sein, da
•
sonst der Inhalt nicht mehr einwandfrei sein
könnte. Wenn die Verpackung aufgebläht ist oder
feuchte Flecken aufweist, ist das Produkt nicht
optimal gelagert worden und der Inhalt könnte
angetaut sein.
Die Tiefkühlware als letztes in den Korb legen und
•
für den Transport stets eine Kühltasche
verwenden.
Die Tiefkühlware zu Hause sofort in den
•
Gefrierschrank einlegen.
Angetaute Tiefkühlware niemals wieder einfrieren,
•
sondern innerhalb von 24 Stunden aufbrauchen.
Temperaturschwankungen vermeiden oder auf ein
•
Minimum reduzieren. Das auf der Packung
angegebene Haltbarkeitsdatum beachten.
Für die Konservierung der Tiefkühlware stets die
•
Anweisungen auf der Verpackung befolgen.
Herstellen von Eiswürfeln
Die Eiswürfelschale zu 3/4 mit Wasser füllen und
•
in das Gefrierfach stellen. Um den Gefriervorgang
zu beschleunigen, wird empfohlen, die
Eiswürfelschale in die erste Kassette (siehe
Abbildung) und nicht auf die Aufbewahrungsplatte
der Kälteakkus (falls mitgeliefert) zu stellen.
Falls die Eiswürfelschale am Boden festfriert,
•
keine spitzen oder scharfen Gegenstände
verwenden, um sie vom Boden zu lösen.
MONATE
SPEISEN
8
Page 7
33056-DE.fm5 Page 9 Friday, January 15, 1999 9:36 PM
ABTAUEN DES GEFRIERTEILS
Den Gefrierteil 1 oder 2 mal jährlich abtauen oder
sobald sich an den Wänden eine Eisschicht von 3
mm gebildet hat. Das Abtauen sollte dann
durchgeführt werden, wenn sich wenige Vorräte
im Gefrierschrank befinden.
24 Stunden vor dem Abtauen die

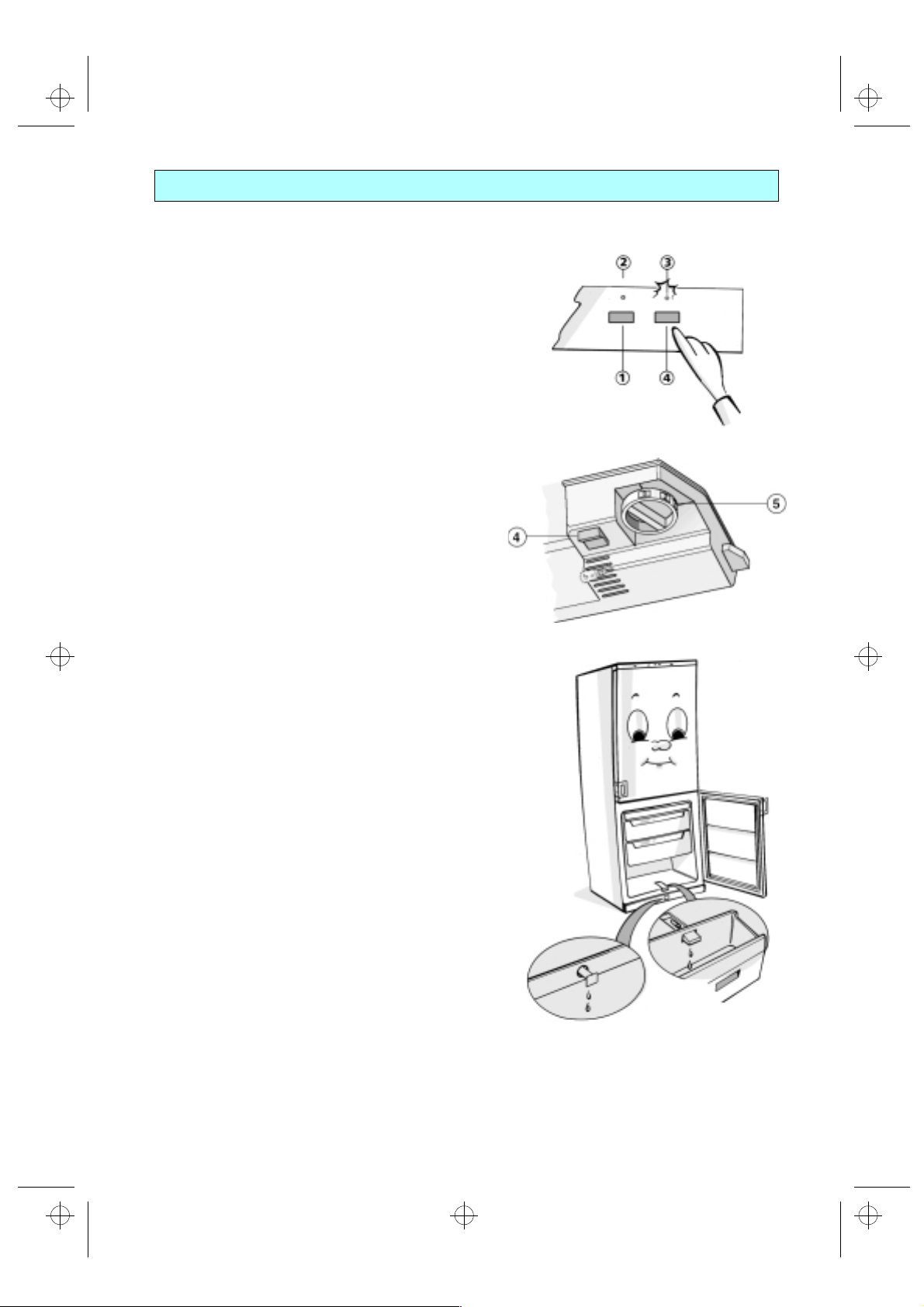

1.
Schnellgefriertaste (4) drücken. Die gelbe
Kontrollampe leuchtet auf. Die Lebensmittel
werden maximal gekühlt.
Die Tür öffnen, alle Lebensmittel entnehmen und
2.
sie eng aneinander in Zeitungspapier einwickeln
und an einen kühlen Ort bringen oder in eine
Kühltasche legen.
Das Gerät von der Stromversorgung abschalten.
3.
Die Eiswürfelschalen entnehmen.
4.
Die Kassetten entnehmen.
5.
Den Ablaufkanal des Tauwassers aus dem
6.
unteren Teil des Gefrierteils herausziehen.
Die Tür des Gefrierteils offen lassen. Den
7.
Ablaufstöpsel (wenn vorgesehen) herausnehmen,
einen Behälter (oder die untere Kassette, wenn
vorgesehen) unter den Ablaufkanal stellen, um
das Tauwasser wie in der Abbildung gezeigt
aufzufangen.
8. Hinweis
zu vermeiden, keine spitzen Gegenstände oder
scharfen Metallwerkzeuge zur Reifbeseitigung
verwenden und den Gefrierraum nicht künstlich
erhitzen. Eventuelle durch den Gebrauch dieser
Gegenstände verursachte Schäden werden nicht
von der Garantie abgedeckt.
Den Gefrierteil mit einem Schwamm und einer
9.
Lösung aus lauwarmem Wasser und
Neutralreiniger reinigen. Keine Scheuermittel
verwenden.
Nachspülen und sorgfältig abtrocknen.
10.
Das Gerät wieder mit Strom versorgen.
11.
Den Ablaufkanal wieder in seinem Sitz anbringen
12.
und die Kassetten wieder einschieben.
Bevor die Lebensmittel wieder in den Gefrierteil
13.
eingelegt werden, erneut die Gefriertaste (4)
drücken und ungefähr 3 Stunden eingeschaltet
lassen. Ist keine Gefriertaste (4) vorhanden, den
Thermostat-Einstellknopf (5) vor dem erneuten
Einlegen der Lebensmittel ungefähr 4 Stunden
lang auf Position 3 stellen.
Nach Ablauf der 4 Stunden den Thermostatknopf
wieder in seine normale Stellung drehen.
Hinweis:
Speisen während des Abtauvorgangs kann ihre
Haltbarkeitsdauer verringern.
: Um irreparable Schäden des Gefrierteils
Die Temperaturerhöhung der tiefgefrorenen
9
Page 8
33056-DE.fm5 Page 10 Friday, January 15, 1999 9:36 PM

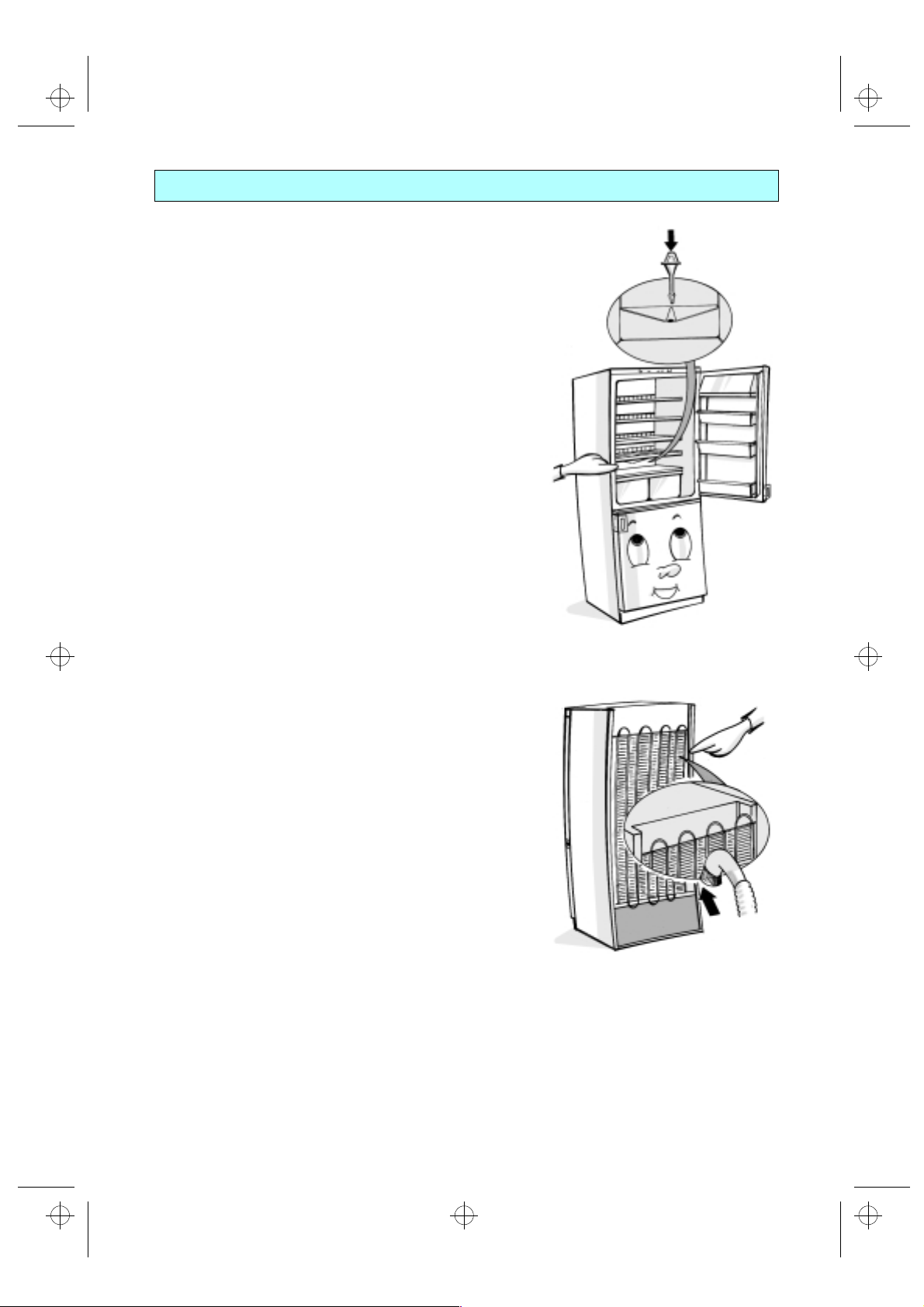

REINIGUNG UND PFLEGE
Vor der Durchführung von Reinigungsarbeiten
das Gerät stets von der Stromversorgung
abschalten.
Während des Abtauvorgangs das Innere des
•
Gefrierteils reinigen.
Den Kühlteil regelmäßig mit einem Schwamm und
•
einer Lösung aus lauwarmem Wasser und/oder
Neutralreiniger reinigen. Nachspülen und mit
einem weichen Tuch trockenreiben.
Keine Scheuermittel verwenden.
Das Gerät außen mit einem weichen, mit Wasser
•
befeuchteten Tuch reinigen. Weder Scheuerpaste
oder -schwämmchen noch Fleckenentferner (z. B.
Azeton, Trichloräthylen) oder Essig benutzen.
Das Abtauen des Kühlteils erfolgt vollautomatisch.
•
Einige Modelle verfügen über eine Ablauföffnung.
Die Ablauföffnung regelmäßig mit der
mitgelieferten Ausrüstung reinigen, damit das
Tauwasser stetig und zügig abfließen kann.
• Regelmäßig den Verflüssiger an der
Geräterückseite und den Sockel mit einem
Staubsauger oder einer Bürste reinigen.
Bei längerer Abwesenheit
Kühlteil und Gefrierteil leeren.
1.
Das Gerät von der Stromversorgung abschalten.
2.
Den Gefrierteil abtauen, reinigen und beide Teile
3.
sorgfältig abtrocknen.
Die Türen offen lassen, um unangenehme
4.
Gerüche zu vermeiden.
10
Page 9
33056-DE.fm5 Page 11 Friday, January 15, 1999 9:36 PM
FEHLERSUCHE
1. Das Gerät funktioniert nicht.
Liegt ein Stromausfall vor?
•
Ist der Stecker richtig in die Steckdose
•
eingesetzt?
Ist der Zweipolschalter angeschlossen?
•
Ist die Sicherung durchgebrannt?
•
Ist das Stromkabel beschädigt?
•
Steht der Thermostat auf z (Stop)?
•
Ist die Taste 1 gedrückt?
•
2. Die Temperatur in den Geräteteilen ist
nicht kalt genug.
Schließen die Türen korrekt?
•
Ist das Gerät in der Nähe einer
•
Wärmequelle aufgestellt?
Ist der Thermostat richtig eingestellt?
•
Wird die Luftzirkulation durch die
•
Lüftungsgitter behindert?
Ist der Verflüssiger sauber?
•
3. Die Temperatur im Kühlteil ist zu kalt.
lst der Thermostat richtig eingestellt?
•
4. Wasser steht auf dem Boden des
Kühlteils.
Ist der Tauwasserabfluß verstopft?
•
Ist der Thermostat richtig eingestellt?
•
5. Geräuschvoller Betrieb des Gerätes.
Berührt das Gerät andere Möbelstücke
•
oder Gegenstände?
Berühren sich die Leitungen an der
•
Geräterückseite oder vibrieren sie?
Wurde der Befestigungsstift des
•
Verdichters entfernt?
6. Die Innenbeleuchtung funktioniert nicht.
Zuerst Punkt 1 prüfen, dann:
Das Gerät von der Stromversorgung
•
abschalten.
Die Abdeckung der Glühbirne abnehmen.
•
Glühbirne kontrollieren, herausschrauben
•
und ggf. ersetzen. Zulässige Leistung max.
15W.
Hinweis:
• Ist der vordere Rand des Kühlschranks
warm, liegt keine Störung vor; das Gerät
beugt so der Kondensatbildung vor.
• Gluckergeräusche und
Ausdehnungszischen des Kältekreises
sind als normal anzusehen.
KUNDENDIENST
Bevor Sie den Kundendienst rufen:
Erst prüfen, ob Sie die Störung selbst
1.
beheben können (siehe “Fehlersuche”).
Schalten Sie das Gerät nochmals ein, um zu
2.
prüfen, ob die Störung immer noch vorliegt.
Bei negativem Ergebnis das Gerät
ausschalten und den Versuch nach einer
Stunde wiederholen.
Bleibt das Ergebnis negativ, den
3.
Kundendienst benachrichtigen.
Geben Sie bitte folgende Daten an:
Art der Störung,
•
Gerätetyp,
•
Service-Nr. (die Ziffer hinter dem Wort
•
SERVICE, auf dem Typenschild im
Geräteinnern),
Ihre vollständige Anschrift,
•
Telefonnummer mit Vorwahl.
•
Hinweis:
Sollte der Kundendienst den
Türanschlagwechsel durchführen, fällt dies
nicht unter die Garantieleistung.
11
Page 10
33056-DE.fm5 Page 12 Friday, January 15, 1999 9:36 PM

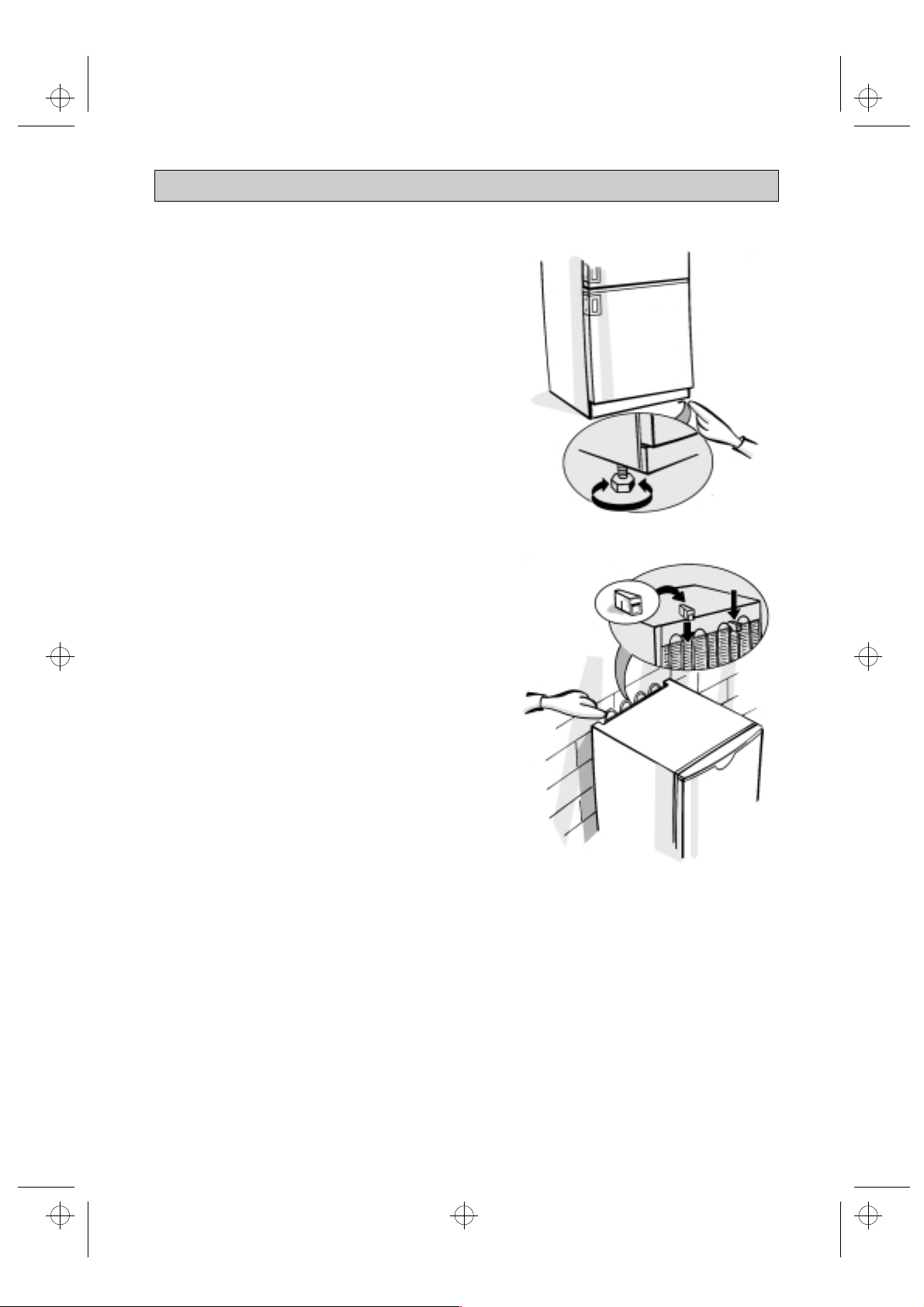

INSTALLATION
Das Gerät nicht neben einer Wärmequelle
•
aufstellen.
Das Gerät an einem trockenen und gut belüfteten
•
Ort aufstellen.
Das Gerät muß vollständig eben aufgestellt
•
werden.
Bei Bedarf mit den Vorderfüßen regulieren.
Über dem Gerät einen Freiraum von mindestens 5
•
cm lassen.
Einige Modelle verfügen über hervorstehende
•
Seitenwände, die eine Aufstellung mit direktem
Kontakt zur dahinterliegenden Wand ermöglichen.
Ansonsten die Distanzstücke (falls mitgeliefert) im
oberen Teil des Verflüssigers auf der
Geräterückseite einsetzen. Bei den Modellen ohne
Seitenwände beträgt der Abstand zwischen Gerät
und Wand mindestens 4,5 cm.
Das Geräteinnere reinigen (siehe Kapitel
•
“Reinigung und Pflege”).
Das mitgelieferte Zubehör einsetzen.
•
Den Befestigungsstift des Verdichters entfernen
•
(falls mitgeliefert).
Elektrischer Anschluß
Keine Verlängerungskabel, Vielfachsteckdosen
•
oder Adapter verwenden.
Prüfen, ob der auf dem Typenschild angegebene
•
Spannungswert mit der in der Wohnung
verfügbaren Spannung übereinstimmt.
• Die Erdung des Gerätes ist
vorgeschrieben.
Der Hersteller lehnt jede Verantwortung für
eventuelle Schäden an Personen, Haustieren
oder Sachen ab, die infolge Nichtbeachtung
der o.g. Vorschriften entstehen.
Falls der Stecker und die Steckdose nicht von der
•
gleichen Art sind, die Steckdose von einer
Fachkraft auswechseln lassen.
Keine Verlängerungskabel, Vielfachsteckdosen
•
oder Adapter verwenden.
gesetzlich
12
Loading...
