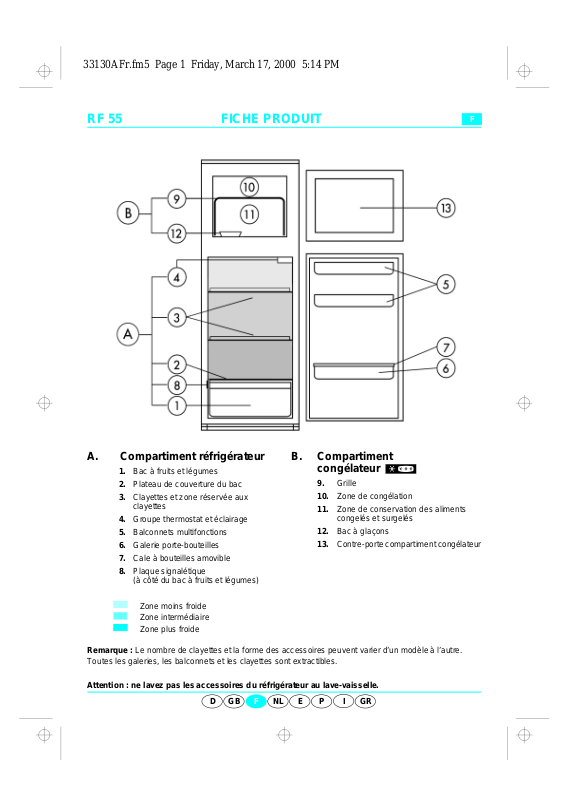

RF 55 FICHE PRODUIT

A. Compartiment réfrigérateur

1. Bac à fruits et légumes

2. Plateau de couverture du bac

3. Clayettes et zone réservée aux

clayettes

4. Groupe thermostat et éclairage

5. Balconnets multifonctions

6. Galerie porte-bouteilles

7. Cale à bouteilles amovible

8. Plaque signalétique

(à côté du bac à fruits et légumes)

Zone moins froide Zone intermédiaire Zone plus froide

Remarque : Le nombre de clayettes et la forme des accessoires peuvent varier d’un modèle à l’autre. Toutes les galeries, les balconnets et les clayettes sont extractibles.

Attention : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.

FGBD NL E P GR

B. Compartiment

congélateur

9. Grille

10. Zone de congélation

11. Zone de conservation des aliments

congelés et surgelés

12. Bac à glaçons

13. Contre-porte compartiment congélateur

33130AFr.fm5 Page 2 Friday, March 17, 2000 5:14 PM

RF 55

Commandes

A. Bouton du thermostat B. Poussoir de l’éclairage

C. Repère pour le réglage du thermostat D. Ampoule (max. 15 W)

Thermostat sur ● : arrêt du refroidissement et de l’éclairage Thermostat sur 1 : température interne moins froide Thermostat sur 7 : température interne plus froide

Nous conseillons de régler le thermostat sur la position 2-3. Remarque : La température ambiante, la fréquence d’ouverture de la porte et la position de l’appareil

peuvent influer sur la température intérieure du réfrigérateur. Les positions du thermostat doivent varier en fonction de ces facteurs.

Pour obtenir les conditions optimales de conservation, la grille (9) doit être posée au fond de la paroi postérieure du compartiment congélateur, et les aliments rangés sur la grille (9) ne doivent pas dépasser de celle-ci.

Procédure de congélation

Pour une procédure optimale de congélation, déplacez le bouton du thermostat A d’un demi cran vers les positions les plus basses lorsque les aliments sont introduits dans le compartiment congélateur.

Comment remplacer l’ampoule

Dévissez dans le sens inverse des aiguilles d’une montre, comme illustré par la figure.

5019 100 33130/A
