WHIRLPOOL ART474, ART484A User Manual [fr]

60801006F.fm Page 1 Wednesday, December 28, 2005 12:02 PM

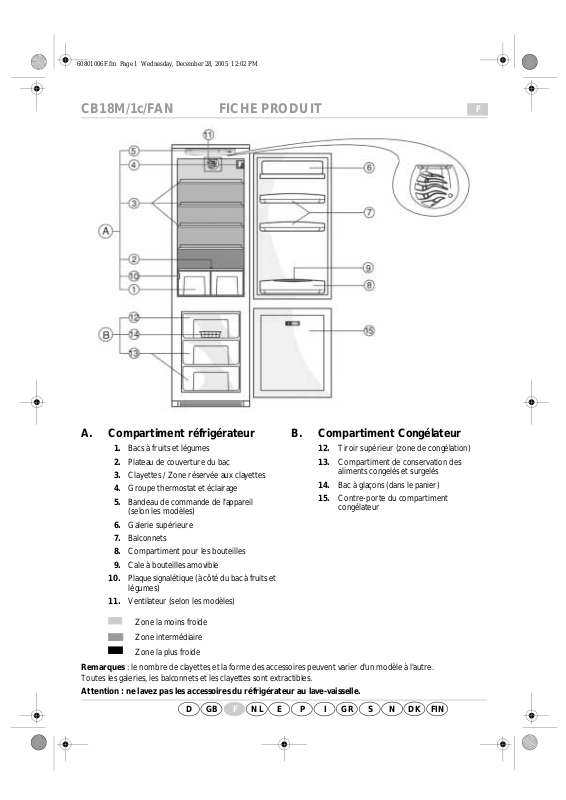

CB18M/1c/FAN FICHE PRODUIT

A. Compartiment réfrigérateur

Bacs à fruits et légumes

Plateau de couverture du bac

Clayettes / Zone réservée aux clayettes

Groupe thermostat et éclairage

Bandeau de commande de l'appareil

(selon les modèles) Galerie supérieure

Balconnets

Compartiment pour les bouteilles

Cale à bouteilles amovible

Plaque signalétique (à côté du bac à fruits et

10.

légumes) Ventilateur (selon les modèles)

11.

Zone la moins froide Zone intermédiaire Zone la plus froide

Remarques

Toutes les galeries, les balconnets et les clayettes sont extractibles.

Attention : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.

: le nombre de clayettes et la forme des accessoires peuvent varier d'un modèle à l'autre.

GB IF NL E P GRD

B. Compartiment Congélateur

Tiroir supérieur (zone de congélation)

12.

Compartiment de conservation des

13.

aliments congelés et surgelés Bac à glaçons (dans le panier)

14.

Contre-porte du compartiment

15.

congélateur

S N FIN

60801006F.fm Page 2 Wednesday, December 28, 2005 12:02 PM

CB18M/1c/FAN

Ce réfrigérateur/congélateur est mis en marche au moyen du groupe thermostat qui se trouve à l’intérieur du compartiment réfrigérateur. Le réglage de la température des compartiments réfrigérateur et congélateur s’effectue avec ce même thermostat.

Commandes de réglage du compartiment réfrigérateur

Bouton du thermostat

Bouton de l'éclairage

Repère pour le réglage du thermostat

Ampoule (max. 15 W)

Thermostat sur Thermostat sur Thermostat sur

Thermostat sur

Nous conseillons de régler le thermostat sur la position 3-5/MED. Remarque

sur la température intérieure du réfrigérateur. Les positions du thermostat doivent varier en fonction de ces facteurs.

1/MIN 3-5/MED:refroidissement moyen 7/MAX

: La température ambiante, la fréquence d'ouverture de la porte et la position de l'appareil peuvent influer

refroidissement modéré

refroidissement maximum

arrêt du refroidissement et de l'éclairage

Bandeau de commande de l'appareil (selon les modèles)

(réfrigérateur et congélateur en marche)

Voyant vert

Comment remplacer l'ampoule

Dévissez dans le sens inverse des aiguilles d'une montre, comme illustré par la figure.

Ventilateur (selon les modèles)

Le fonctionnement du ventilateur est automatique. Le ventilateur permet de mieux distribuer la température à l'intérieur du réfrigérateur et, par conséquent de mieux conserver les aliments et de réduire le taux d'humidité.

Ne pas boucher la zone d'aspiration (11) avec les aliments.

5019 608 01006

GB IF NL E P GRD

S N FIN

Printed in Italy 12/05
