33051-es.fm5 Page 40 Tuesday, December 22, 1998 3:57 PM

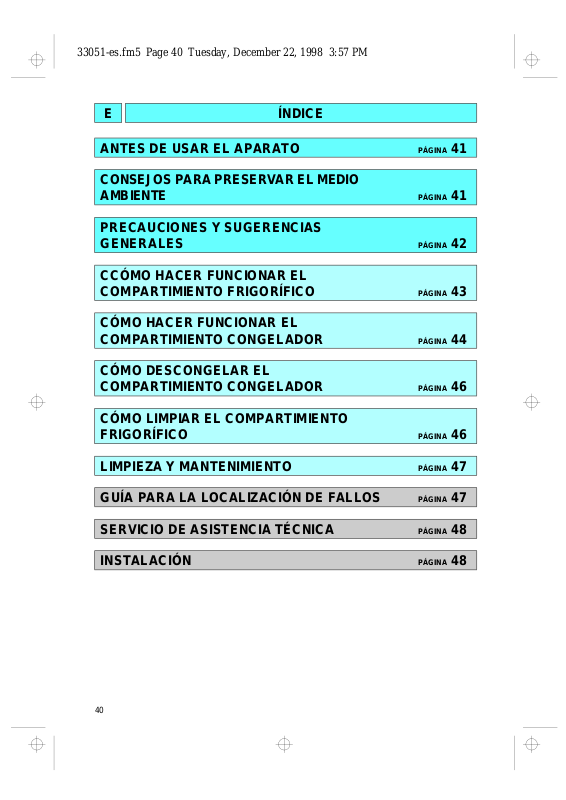

E ÍNDICE
ANTES DE USAR EL APARATO
CONSEJOS PARA PRESERVAR EL MEDIO
AMBIENTE
PRECAUCIONES Y SUGERENCIAS
GENERALES
CCÓMO HACER FUNCIONAR EL
COMPARTIMIENTO FRIGORÍFICO
CÓMO HACER FUNCIONAR EL
COMPARTIMIENTO CONGELADOR
CÓMO DESCONGELAR EL
COMPARTIMIENTO CONGELADOR
CÓMO LIMPIAR EL COMPARTIMIENTO
PÁGINA
PÁGINA
PÁGINA
PÁGINA
PÁGINA
PÁGINA
41
41
42
43
44
46
FRIGORÍFICO
LIMPIEZA Y MANTENIMIENTO
GUÍA PARA LA LOCALIZACIÓN DE FALLOS
SERVICIO DE ASISTENCIA TÉCNICA
INSTALACIÓN
40
PÁGINA
PÁGINA
PÁGINA
PÁGINA
PÁGINA
46
47
47
48
48
Page 2
33051-es.fm5 Page 41 Tuesday, December 22, 1998 3:57 PM
ANTES DE USAR EL APARATO
El aparato que usted ha comprado es una
combinación de frigorífico y congelador de uso
exclusivamente doméstico.
El
compartimiento congelador
permite efectuar una perfecta congelación de
alimentos frescos y cocidos, producir cubitos de
hielo y conservar alimentos sobrecongelados y
congelados;
El
compartimiento frigorífico, con
descongelación automática
conservar alimentos frescos y bebidas.
Para utilizar lo mejor posible este aparato, le
invitamos a leer atentamente las presentes
instrucciones de uso, en las cuales
encontrará una descripción de su equipo y
algunos consejos útiles para conservar los
alimentos.
la descongelación es manual
, consiente
.
Guardar esmeradamente este manual para
poder consultarlo en cualquier momento.
Tras desembalar el aparato, hay que
1.
comprobar que las puertas cierren
perfectamente. Si se observan daños, éstos
tienen que señalarse al distribuidor en un
plazo de 24 horas.
2. Antes de conectar el aparato a la red
eléctrica, hay que esperar a que
transcurran unas dos horas, como
mínimo, para permitir que el circuito
refrigerante sea perfectamente eficiente.
Asegurarse de que la instalación y la
3.
conexión eléctrica sean efectuadas por un
técnico cualificado según las instrucciones
del fabricante y las normas locales.
CONSEJOS PARA PRESERVAR EL MEDIO AMBIENTE
1. Embalaje
El material de embalaje se puede reciclar al
100% y está marcado con el correspondiente
símbolo del reciclaje. Para su eliminación,
ténganse en cuenta las normas locales.
No dejar los materiales de embalaje (bolsas de
plástico, trozos de poliestireno, etc.) al alcance
de los niños, ya que son potencialmente
peligrosos.
2. Aparato
El aparato ha sido fabricado con material
reciclable. Desguazarlo en conformidad con las
normas locales para la eliminación de residuos.
Dejarlo inservible cortando el cable eléctrico de
alimentación. No abandonarlo en el medio
ambiente; al contrario, entregarlo a los centros
especializados de recogida para recuperar los
gases refrigerantes.
Información:
Este aparato no contiene ni CFC (el circuito
refrigerante contiene R134a) ni HFC (el circuito
refrigerante contiene R600a-Isobutano). Para
mayor información, véase la chapa de matrícula
del aparato.
41
Page 3
33051-es.fm5 Page 42 Tuesday, December 22, 1998 3:57 PM
PRECAUCIONES Y SUGERENCIAS GENERALES
Utilizar el
•
conservar alimentos frescos y el
congelador
productos congelados, congelar alimentos frescos
y producir cubitos de hielo.
Prestar atención en no cubrir ni obstruir las
•
aberturas de ventilación del aparato.
No poner contenedores de vidrio con líquidos en el
•
congelador ya que podrían explotar.
No comer cubitos de hielo ni polos
•
inmediatamente después de quitarlos del
congelador ya que podrían provocar quemaduras
debidas al frío.
No permitir que los niños jueguen ni se escondan
•
en el aparato ya que existe el riesgo de que
queden atrapados y se sofoquen.
No ingerir el líquido (atóxico) contenido en los
•
acumuladores de frío.
Antes de realizar cualquier operación de
•
mantenimiento o de limpieza hay que desenchufar
el aparato de la toma de corriente o cortar la
corriente.
compartimiento frigorífico
únicamente para conservar
Declaración de conformidad
Este aparato está destinado a entrar en contacto
•
con los productos alimentarios y es conforme a la
directiva europea CEE 89/109 y correspondientes
normas italianas (decreto ley 108 del 25-1-1992).
sólo para
compartimiento
Información
Para los aparatos con isobutano (R600a)
El isobutano es un gas natural sin efectos para el
medio ambiente, pero inflamable. Por lo tanto, es
indispensable comprobar que los tubos del circuito
refrigerante no estén dañados.
42
Page 4
33051-es.fm5 Page 43 Tuesday, December 22, 1998 3:57 PM
CÓMO HACER FUNCIONAR EL COMPARTIMIENTO
FRIGORÍFICO
Este aparato es un frigorífico con compartimiento
congelador de estrellas.
La descongelación del compartimiento
frigorífico es completamente automática.
EL frigorífico puede funcionar con una
temperatura ambiente comprendida entre +10°C y
+38°C. Las mejores prestaciones dependen de la
clase climática indicada en la chapa de matrícula.
Puesta en marcha del aparato
Enchufar el aparato.
El termostato, situado en el compartimiento
frigorífico, permite regular simultáneamente la
temperatura de ambos compartimientos:
frigorífico y congelador para aparatos con un
único compresor.
Para aparatos con dos compresores, las
regulaciones de los compartimientos frigorífico y
congelador son independientes (véase la ficha
del producto).
Regulación de la temperatura
Para un correcto funcionamiento y una mejor
1.
conservación de los alimentos en ambos
compartimientos,
termostato según las instrucciones
ilustradas en la ficha adjunta.
Si se desea variar las temperaturas de los
2.
compartimientos, girar el mando de
regulación del termostato y ponerlo:
en los números
•
desea que la temperatura en el interior de
los compartimentos sea
en los números
•
obtener una temperatura
Si se pone el termostato en l : las funciones del
aparato y la iluminación se desactivan.
Nota:
La temperatura ambiente, la frecuencia de
apertura de las puertas y la ubicación del aparato
pueden influenciar las temperaturas internas de
los dos compartimentos. El termostato tiene que
regularse en función de estos factores.
se aconseja regular el
más bajos 1-2 (MÍN)
MENOS FRÍA
más altos 5-7 (MÁX)
MAS FRÍA
si
para
.
;
Cómo conservar los alimentos en el
compartimiento frigorífico
Poner los alimentos como se ilustra en la figura.
A Alimentos cocidos
B Pescados y carnes
C Fruta y verdura
D Botellas
E Mantequilla
F Productos lácteos y quesos
Notas:
La distancia entre los estantes y la pared
•
posterior interna del frigorífico asegura la
libre circulación del aire.
No colocar los alimentos en contacto directo
•
con la pared posterior del compartimiento
frigorífico.
.
No colocar alimentos aún calientes en los
•
compartimientos.
Conservar los líquidos en contenedores
•
cerrados.
La conservación de las verduras con un
•
elevado contenido de agua puede provocar
la formación de agua condensada; esto no
perjudica el correcto funcionamiento del
aparato.
43
Page 5
33051-es.fm5 Page 44 Tuesday, December 22, 1998 3:57 PM
CÓMO HACER FUNCIONAR EL COMPARTIMIENTO
CONGELADOR
El compartimiento congelador es de
estrellas. Se pueden conservar los
alimentos congelados por el periodo
indicado en el envase.Además, se pueden
congelar los alimentos frescos colocándolos
encima de las rejillas; en dicho caso, hay que
poner los alimentos ya congelados en la
cesta inferior de manera que no toquen los
alimentos por congelar.
En la placa de identificación se indica la
cantidad de alimentos frescos que se puede
congelar en 24 horas.
Cómo congelar los alimentos frescos
Para aparatos con un único compresor:
Poner el mando del termostato en una de las
•
posiciones intermedias 2-3.
Si el aparato posee el pulsador para la
•
congelación, apretarlo para activar la función:
el testigo amarillo se enciende. Es posible
que también se encienda el testigo rojo (en
los modelos con panel de control), pero se
apaga cuando la temperatura del congelador
ha alcanzado el nivel óptimo.
Nota:
La función del pulsador de congelación permite
congelar los alimentos manteniendo la
temperatura del compartimiento frigorífico al
nivel óptimo.
Función de congelación rápida
Para aparatos con dos compresores, se
aconseja activar la congelación rápida 6 horas
antes de poner los alimentos frescos para
obtener la máxima congelación declarada en la
chapa de matrícula.
Importante:
Envolver y sellar los alimentos frescos por
•
congelar con:
hojas de aluminio, película transparente,
embalajes impermeables de plástico,
contenedores de polietileno con tapa y
contenedores para congelador, adecuados
a los alimentos que se desean congelar.
Poner los alimentos por congelar en la zona
•
superior y dejar el espacio suficiente alrededor
de los paquetes para permitir la libre
circulación del aire.
Transcurridas 24 horas, la congelación ha
•
terminado.
Accionar nuevamente el pulsador de
•
congelación para desactivar la función (el
testigo amarillo se apaga).
Función de alarma de temperatura
(versiones con panel de control)
Durante el funcionamiento general del aparato o
durante la fase de congelación, se puede
encender el
modelos, también se puede activar
simultáneamente una
indica que la temperatura en el compartimiento
congelador no es la adecuada para conservar
los alimentos.
Esto se puede producir en los siguientes casos:
durante la puesta en función;
•
al restablecer el funcionamiento del aparato
•
tras la descongelación y la limpieza;
cuando se ponen demasiados alimentos por
•
congelar;
cuando la puerta del congelador no cierra
•
perfectamente;
cuando el mando del termostato del
•
congelador en el cuadro de control se ha
colocado cerca de la posición “
(refrigeración muy intensa).
Para desactivar la señal acústica, accionar el
pulsador de “congelación rápida”.
Al alcanzar las condiciones óptimas de
•
temperatura, el testigo rojo se apaga de
forma automática y hay que desactivar el
pulsador de congelación rápida.
testigo rojo
(y, en algunos
señal acústica
MAX
) que
”
44
Page 6
33051-es.fm5 Page 45 Tuesday, December 22, 1998 3:57 PM
CÓMO HACER FUNCIONAR EL COMPARTIMIENTO
CONGELADOR
Nota:
El compartimiento congelador puede mantener la
temperatura apropiada para la conservación de
los alimentos incluso en caso de interrupción de la
corriente eléctrica. De todas formas, en dicho caso
se aconseja no abrir la puerta del compartimiento.
Importante:
Para saber cuántos meses se pueden
conservar los alimentos frescos congelados,
véase la tabla adyacente.
Al momento de comprar alimentos
congelados, comprobar que:
El embalaje o el paquete estén intactos ya
•
que, en caso contrario, el alimento podría
estar deteriorado. Si el paquete está inflado
o presenta manchas de humedad, es posible
que el producto no se haya conservado en
condiciones óptimas y que haya sufrido un
inicio de descongelación.
Comprar los alimentos congelados por
•
último y transportarlos con bolsas térmicas.
Apenas se llegue a casa, guardar
•
inmediatamente los alimentos congelados
en el congelador.
Si los alimentos se han descongelado
•
parcialmente, no hay que congelarlos de
nuevo sino que hay que consumirlos en un
plazo de 24 horas.
Evitar, o reducir al mínimo, las variaciones de
•
temperatura de los productos congelados.
Respetar la fecha de caducidad indicada en
el envase.
Seguir siempre las instrucciones de
•
conservación de los alimentos congelados
ilustradas en el envase.
Extracción de los cajones
Tirar de los cajones hacia afuera hasta el
•
tope, levantarlos ligeramente y extraerlos.
Nota:
El congelador también puede emplearse sin los
cajones con el objetivo de obtener un volumen
mayor; esto es posible quitando las cestas y
dejando solamente la inferior.
Poner los alimentos directamente en las rejillas.
Controlar que tras poner los alimentos, la puerta
del compartimiento cierre correctamente.
Producción de cubitos de hielo
Llenar con 2/3 de agua la bandeja de los
•
cubitos y ponerla en el compartimiento
congelador.
Si las bandejas de los cubitos se enganchan en
•
el fondo del congelador, no utilizar objetos
puntiagudos ni cortantes para desengancharlas.
Para facilitar la extracción de los cubitos de
•
hielo de la bandeja, doblarla ligeramente.
MESES ALIMENTOS
45
Page 7
33051-es.fm5 Page 46 Tuesday, December 22, 1998 3:57 PM
CÓMO DESCONGELAR EL COMPARTIMIENTO
CONGELADOR
Antes de realizar cualquier operación de
mantenimiento o de limpieza hay que desenchufar
el aparato de la toma de corriente o cortar la
corriente.
Se aconseja descongelar el congelador 1 o 2
veces al año o cuando la capa de hielo en las
rejillas sea excesiva.
La formación de hielo en las rejillas de
refrigeración es un fenómeno normal.La cantidad
y la rapidez de creación del hielo varían en función
de las condiciones ambientales y de la frecuencia
de apertura de la puerta y tiende a ser mayor en las
rejillas situadas más arriba.
Se aconseja efectuar la descongelación cuando
haya menos alimentos.
Abrir la puerta, quitar los alimentos del
•
congelador, envolverlos en hojas de diario en
contacto entre sí y guardarlos en un lugar muy
fresco o en una bolsa térmica.
Dejar la puerta del congelador abierta para que el
•
hielo se derrita.
Extraer el desagüe para el agua de
•
descongelación y poner un recipiente debajo del
mismo.
Limpiar el interior del congelador con una esponja
•
empapada con una solución de agua templada y/o
detergente neutro. No utilizar nunca sustancias
abrasivas.
Aclarar y secar con esmero
•
Poner en su sede el desagüe
•
Poner los alimentos
•
Cerrar la puerta del congelador
•
Enchufar el aparato
•
Activar el congelador.
•
CÓMO LIMPIAR EL COMPARTIMIENTO FRIGORÍFICO
Limpiar periódicamente el compartimiento
frigorífico.
La descongelación del compartimiento frigorífico
es completamente automática.
La presencia periódica de gotas de agua en la pared
posterior evidencia la fase de descongelación
automática. El agua de descongelación se recoge en
un orificio de descarga por donde pasa a un
contenedor en el cual se evapora.
Limpiar regularmente el interior del orificio de drenaje
del agua de descongelación, usando la herramienta
de serie, para garantizar el desagüe constante y
correcto del agua.
Antes de efectuar cualquier operación de limpieza,
desenchufar el aparato de la red eléctrica.
Usar una esponja empapada con agua templada
•
y/o detergente neutro.
Aclarar y secar con un paño suave.
•
No utilizar abrasivos.
46
Page 8
33051-es.fm5 Page 47 Tuesday, December 22, 1998 3:57 PM
LIMPIEZA Y MANTENIMIENTO
Para detenciones prolongadas
1.
Vaciar los compartimientos frigorífico y
congelador.
2.
Desenchufar el congelador de la red
eléctrica.
3.
Descongelar y limpiar los internos.
4.
Para impedir la formación de moho, malos
olores y oxidaciones, se aconseja dejar la
puerta entreabierta cuando el aparato no
están en marcha.
GUÍA PARA LA LOCALIZACIÓN DE FALLOS
1. El aparato no funciona.
•
¿Se ha producido un corte de corriente?
•
¿El enchufe está bien introducido en la
toma de corriente?
•
¿El interruptor bipolar de red está
accionado?
•
¿El fusible está quemado?
•
¿El cable de alimentación está roto?
•
¿El termostato está en la posición z
(Stop)?
2. La temperatura en el interior de los
compartimientos no es lo bastante fría.
•
¿Las puertas cierran correctamente?
•
¿El aparato está instalado cerca de una
fuente de calor?
•
¿El termostato está en la posición correcta?
•
· ¿La circulación del aire a través de las
rejillas de ventilación está obstruida?
3. La temperatura en el interior del
compartimiento frigorífico es demasiado
fría.
•
¿El termostato está en la posición
correcta?
4. Presencia de agua en el fondo del
compartimiento frigorífico.
•
¿El orificio de descarga del agua de
descongelación está atascado?
5. La luz interna no se enciende.
Controlar, primero, cuanto indicado en el
punto 1; luego:
•
Desenchufar el aparato de la red eléctrica.
Para acceder a la bombilla, véanse las
instrucciones y el dibujo en la ficha del
producto adjunta.
•
Controlar la lámpara y, si es necesario,
sustituirla con una nueva (máx. 15 W).
6. El testigo rojo en el cuadro de control del
congelador permanece encendido y la
alarma acústica activa.
(véase el capítulo "Cómo hacer funcionar el
compartimiento congelador")
•
¿Recientemente se han introducido
cantidades elevadas de alimentos frescos
en el congelador?
•
¿La puerta del congelador está cerrada?
Notas:
• Si el borde anterior del aparato está
caliente, no es un defecto, sino que
impide la formación de agua condensada.
• Ruidos de borboteos y soplos de
expansiones, derivados del circuito
refrigerante, tienen que considerarse
normales.
47
Page 9
33051-es.fm5 Page 48 Tuesday, December 22, 1998 3:57 PM
SERVICIO DE ASISTENCIA TÉCNICA
Antes de llamar al Servicio de Asistencia:
Controlar si es posible eliminar el
1.
inconveniente (véase el párrafo "Guía para la
localización de fallos").
Poner nuevamente en marcha el aparato para
2.
controlar si el fallo se ha resuelto. Si el
resultado es negativo, desenchufar el aparato
y repetir la operación al cabo de una hora.
Si el resultado todavía es negativo, ponerse
3.
en contacto con el Servicio de Asistencia.
Notificar:
tipo de fallo;
•
modelo de aparato;
•
número de asistencia (se encuentra
•
después de la palabra SERVICE en la
placa de identificación, situada en el interior
del aparato);
su dirección completa;
•
su número y prefijo telefónico.
•
Nota:
La intervención del Servicio de Asistencia
Técnica para cambiar el lado por el cual se
abre la puerta del aparato (reversibilidad),
no está cubierta por la garantía.
INSTALACIÓN
Instalar el aparato lejos de fuentes de calor.
•
La instalación en un lugar caliente, la
exposición directa a los rayos del sol o la
colocación cerca de fuentes de calor
(calentadores, hornos, etc.) aumentan el
consumo de corriente y se tendría que evitar.
Si no es posible, hay que respetar las
•
siguientes distancias mínimas:
30 cm desde cocinas de carbón o petróleo;
•
3 cm desde cocinas eléctricas y/o a gas.
•
Ponerlo en un lugar seco y bien ventilado.
•
Limpiar el interior (véase el parágrafo "Cómo
•
descongelar y el congelador").
Poner los accesorios.
•
Conexión eléctrica
• Las conexiones eléctricas deben ser
conformes a las normativas locales.
Los valores de tensión y de potencia
•
absorbida están indicados en la placa de
identificación, situada en el interior del
aparato.
• La descarga a tierra del aparato es
obligatoria con arreglo a la ley.
El fabricante declina toda
responsabilidad ante daños materiales o
personales emergentes de la
inobservancia de estas normas.
Si el enchufe y la toma no son del mismo tipo,
•
hacer sustituir la toma por un técnico
cualificado.
No utilizar alargadores ni adaptadores
•
múltiples.
Desconexión eléctrica
Ha de ser posible desconectar eléctricamente el
aparato, desenchufando la clavija o mediante un
interruptor bipolar situado antes de la toma.
48
Loading...
