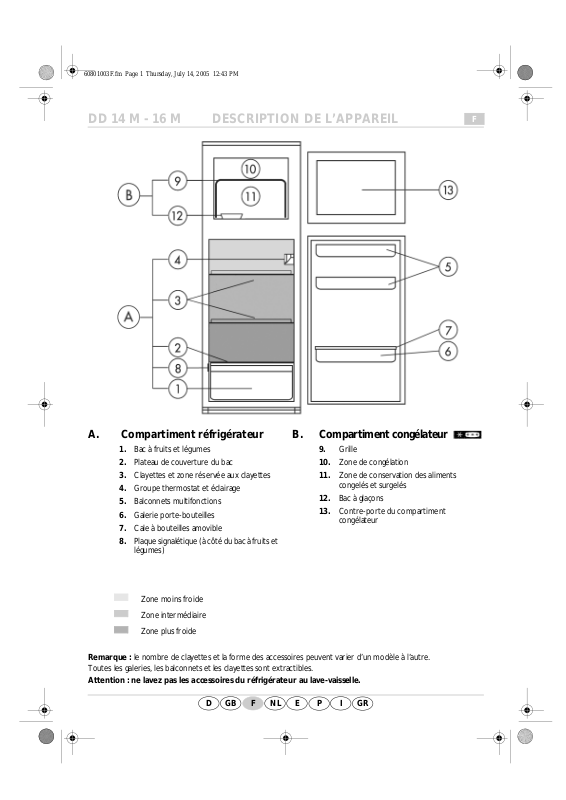

DD 14 M - 16 M DESCRIPTION DE L’APPAREIL

A. Compartiment réfrigérateur

Bac à fruits et légumes

Plateau de couverture du bac

Clayettes et zone réservée aux clayettes

Groupe thermostat et éclairage

Balconnets multifonctions

Galerie porte-bouteilles

Cale à bouteilles amovible

Plaque signalétique (à côté du bac à fruits et

légumes)

Zone moins froide Zone intermédiaire Zone plus froide

Remarque :

Toutes les galeries, les balconnets et les clayettes sont extractibles.

Attention : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.

le nombre de clayettes et la forme des accessoires peuvent varier d’un modèle à l’autre.

D INL E

B. Compartiment congélateur

Grille

Zone de congélation

10.

Zone de conservation des aliments

11.

congelés et surgelés Bac à glaçons

12.

Contre-porte du compartiment

13.

congélateur

GRP

60801003F.fm Page 2 Thursday, July 14, 2005 12:43 PM

DD 14 M - 16 M

Ce réfrigérateur/congélateur est mis en marche au moyen du groupe thermostat qui se trouve à l’intérieur du compartiment réfrigérateur. Le réglage de la température des compartiments réfrigérateur et congélateur s’effectue avec ce même thermostat.

Commandes de réglage du compartiment réfrigérateur/congélateur

Bouton du thermostat

Bouton de l’éclairage

Repère pour le réglage du thermostat

Ampoule (15 W maxi)

Thermostat sur Thermostat sur Thermostat sur Thermostat sur

Nous conseillons de régler le thermostat sur la position 3-5/MED (intermédiaire).

Lors de l’introduction des aliments à congeler, tourner le bouton du thermostat d’une demi-position vers des valeurs inférieures (exemple : de 4 à 3,5).

La congélation dure 24 heures: remettre le bouton du thermostat sur la position sur laquelle il se trouvait avant la congélation (exemple : de 3,5 à 4).

Le réfrigérateur peut fonctionner à une température ambiante comprise entre +10°C et +38°C. Ses performances sont optimales à des températures comprises entre +16°C et +38°C.

Remarque :

sur la température intérieure du réfrigérateur. Les positions du thermostat doivent varier en fonction de ces facteurs.

1/MIN: refroidissement modéré. 3-5/MED: refroidissement moyen. 7/MAX: refroidissement maximum.

: arrêt du refroidissement et de éclairage.

la température ambiante, la fréquence d’ouverture de la porte et la position de l’appareil peuvent influer

Comment remplacer l’ampoule

Dévissez dans le sens inverse des aiguilles d’une montre, comme illustré par la figure.

5019 608 01003
