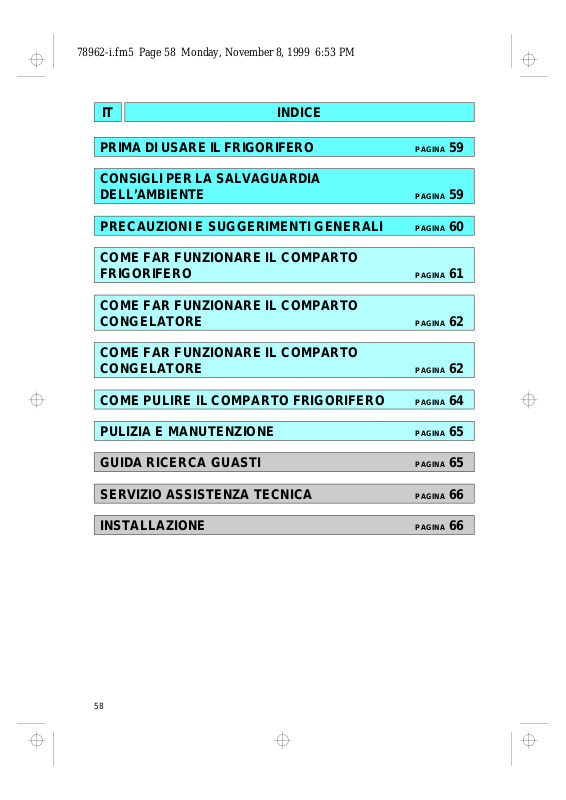

IT INDICE
PRIMA DI USARE IL FRIGORIFERO PAGINA 59
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
PAGINA 59
PRECAUZIONI E SUGGERIMENTI GENERALI PAGINA 60
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO
PAGINA 61
COME FAR FUNZIONARE IL COMPARTO
CONGELATORE
PAGINA 62
COME FAR FUNZIONARE IL COMPARTO
CONGELATORE
PAGINA 62
COME PULIRE IL COMPARTO FRIGORIFERO PAGINA 64
PULIZIA E MANUTENZIONE PAGINA 65
GUIDA RICERCA GUASTI PAGINA 65
SERVIZIO ASSISTENZA TECNICA PAGINA 66
INSTALLAZIONE PAGINA 66
58
Page 2
78962-i.fm5 Page 59 Monday, November 8, 1999 6:53 PM
PRIMA DI USARE IL FRIGORIFERO
Il prodotto che avete acquistato è una
combinazione di frigorifero e congelatore ed è ad
uso esclusivamente domestico.
Il comparto congelatore consente
una perfetta congelazione di cibi freschi e cotti, la
produzione di cubetti di ghiaccio e la
conservazione di alimenti surgelati e congelati;
lo sbrinamento è manuale. Il comparto
frigorifero, dotato di sbrinamento automatico,
consente la conservazione di alimenti freschi e
bevande.
Per utilizzare al meglio il vostro apparecchio,
vi invitiamo a leggere attentamente le
istruzioni per l’uso in cui troverete la
descrizione del vostro apparecchio e consigli
utili per la conservazione dei cibi.
Conservare questo libretto per future
consultazioni.
1. Dopo aver sballato l’apparecchio, accertarsi
che le porte chiudano perfettamente.
Eventuali danni devono essere comunicati al
rivenditore entro 24 ore.
2. Consigliamo di attendere almeno due ore
prima di mettere in funzione
l’apparecchio, per dar modo al circuito
refrigerante di essere perfettamente
efficiente.
3. Accertarsi che l’installazione ed il
collegamento elettrico siano effettuati da un
tecnico qualificato, secondo le istruzioni del
fabbricante e le norme locali in vigore.
CONSIGLI PER LA SALVAGUARDIA DELL’AMBIENTE
1. Imballo
Il materiale di imballo è riciclabile al 100% ed è
contrassegnato dal simbolo del riciclaggio. Per lo
smaltimento seguire le normative locali.
Il materiale di imballaggio (sacchetti di plastica,
parti in polistirolo, ecc.) deve essere tenuto fuori
dalla portata dei bambini in quanto potenziale
fonte di pericolo.
2. Prodotto
L’apparecchio è stato fabbricato con materiale
riciclabile. Rottamarlo seguendo le normative
locali per lo smaltimento dei rifiuti.
Renderlo inservibile tagliando il cavo elettrico di
alimentazione. Non disperderlo nell’ambiente,
bensì consegnarlo presso gli appositi centri di
raccolta per il recupero dei gas refrigeranti.
Informazione:
Questo apparecchio è senza CFC (il circuito
refrigerante contiene R134a) o senza HFC (il
circuito refrigerante contiene R600a Isobutano). Per maggiori dettagli, riferirsi alla
targhetta matricola posta sull’apparecchio.
59
Page 3
78962-i.fm5 Page 60 Monday, November 8, 1999 6:53 PM
PRECAUZIONI E SUGGERIMENTI GENERALI
• Usare il comparto frigorifero solo per la
conservazione di alimenti freschi ed il
comparto congelatore solo per la
conservazione di alimenti surgelati, il
congelamento di alimenti freschi e la
produzione di cubetti di ghiaccio.
• Fare attenzione a non coprire od ostruire le
aperture di ventilazione dell’apparecchio.
• Non introdurre nel comparto congelatore
contenitori di vetro con liquidi poiché
potrebbero esplodere.
• Non mangiare cubetti di ghiaccio o ghiaccioli
subito dopo averli tolti dal comparto
congelatore poiché potrebbero causare
bruciature da freddo.
• Per evitare il rischio di soffocamento e di
intrappolamento, non permettere ai bambini
di giocare o di nascondersi all’interno
dell’apparecchio.
• Non ingerire il liquido (atossico) contenuto
negli accumulatori di freddo.
• Prima di qualsiasi operazione di
manutenzione o pulizia, disinserire la spina
dalla presa di corrente o togliere
l’alimentazione elettrica.
Dichiarazione di conformità
• Questo apparecchio è destinato a venire in
contatto con i prodotti alimentari ed è
conforme al D.L. 108 del 25.01.1992
(Direttiva Europea 89/109/CEE).
Questo prodotto è stato concepito, costruito
e immesso sul mercato in conformità agli:
• obiettivi di sicurezza della Direttiva “Bassa
Tensione” 73/23/CEE;
• requisiti di protezione della Direttiva “EMC”
89/336/CEE, modificata dalla Direttiva 93/68/
CEE;
• requisiti di rendimento energetico della
Direttiva 96/57/CEE.
Informazione
Per gli apparecchi con Isobutano (R600a)
L’isobutano è un gas naturale senza effetti
sull’ambiente ma infiammabile. È quindi
indispensabile accertarsi che i tubi del circuito
refrigerante non siano danneggiati.
60
Page 4
78962-i.fm5 Page 61 Monday, November 8, 1999 6:53 PM
COME FAR FUNZIONARE IL COMPARTO FRIGORIFERO
Questo apparecchio è un frigorifero con
comparto congelatore a stelle.
Lo sbrinamento del comparto frigorifero è
completamente automatico.
Il frigorifero può funzionare a temperatura
ambiente compresa fra +10°C e +38°C. Le
prestazioni ottimali dipendono dalla classe
climatica, indicata sulla targhetta matricola.
Messa in funzione dell’apparecchio
Inserire la spina.
Il termostato, situato nel comparto frigorifero,
permette di regolare contemporaneamente la
temperatura di entrambi i comparti: frigo e
congelatore, per prodotti ad un compressore.
Per prodotti dotati di due compressori le
regolazioni dei comparti frigorifero e congelatore
sono indipendenti (ved. scheda prodotto).
Regolazione della temperatura
1. Per un corretto funzionamento e per la
migliore conservazione dei cibi in entrambi i
comparti, consigliamo di regolare il
termostato secondo le indicazioni
riportate sulla scheda allegata.
2. Qualora si desideri variare le temperature
nei comparti ruotare la manopola di
regolazione del termostato:
• sui numeri più bassi 1-2 (MIN) se volete
che la temperatura all’interno dei comparti
sia MENO FREDDA;
• sui numeri più alti 5-7 (MAX) per avere
una temperatura PIU’ FREDDA.
Termostato su
l’illuminazione sono interrotte.
Nota:
La temperatura ambiente, la frequenza di
apertura delle porte e la posizione
dell’apparecchio possono influenzare le
temperature interne dei due comparti. Le
posizioni del termostato devono variare in
funzione di questi fattori.
Come conservare gli alimenti nel
comparto frigorifero
Riporre gli alimenti come illustrato nella figura.
A Alimenti cotti
B Pesce, carni
C Frutta e verdura
D Bottiglie
E Burro
F Latticini, formaggi
Note:
• La distanza fra i ripiani e la parete posteriore
interna del frigorifero assicura la libera
circolazione dell’aria.
• Non disporre gli alimenti a diretto contatto con
la parete posteriore del comparto frigorifero.
l: le funzioni dell’apparecchio e
• Non porre alimenti ancora caldi nei comparti.
• Conservare i liquidi in contenitori chiusi.
• La conservazione di verdure ad alto
contenuto di acqua può provocare la
formazione di condensa: ciò non pregiudica il
corretto funzionamento dell’apparecchio.
61
Page 5
78962-i.fm5 Page 62 Monday, November 8, 1999 6:53 PM
COME FAR FUNZIONARE IL COMPARTO CONGELATORE
Il comparto congelatore è a stelle.
Vi si possono conservare gli alimenti
surgelati per il periodo indicato sulla
confezione. Inoltre si possono congelare gli
alimenti freschi posizionandoli sopra le
griglie, mettendo gli alimenti già surgelati nel
cestello inferiore, in modo tale che non
vengano in contatto con gli alimenti ancora
da congelare.
La quantità degli alimenti freschi che è
possibile congelare in 24 ore è riportata sulla
targhetta matricola.
Come procedere per il congelamento
degli alimenti freschi
Per apparecchi dotati di un compressore:
• Regolare la manopola termostato sulla
posizione 2-3.
• Se l’apparecchio è dotato di pulsante per il
congelamento, occorre premerlo per attivare
la funzione: si accende la spia gialla. Anche
la spia rossa potrebbe accendersi (solo su
modelli dotati di pannello comandi) ma si
spegne quando la temperatura del
congelatore ha raggiunto il livello ottimale.
Nota:
La funzione del pulsante di congelamento
consente di congelare gli alimenti mantenendo la
temperatura all’interno del comparto frigorifero al
livello ottimale.
Funzione di congelamento rapido
Per apparecchi dotati di due compressori si
suggerisce di inserire la funzione di
congelamento rapido 6 ore prima
dell’introduzione di cibi freschi per ottenere il
congelamento massimo dichiarato sulla
targhetta matricola.
Importante
• Avvolgere e sigillare gli alimenti freschi da
congelare in:
fogli di alluminio, pellicola trasparente,
imballi impermeabili di plastica, contenitori di
polietilene con coperchi, contenitori da
congelatore purché idonei per alimenti da
congelare.
• Sistemare gli alimenti da congelare nel vano
superiore, lasciando sufficiente spazio
attorno ai pacchetti per consentire la libera
circolazione dell’aria.
• Dopo 24 ore il congelamento è completato.
• Premere nuovamente il pulsante di
congelamento per disattivare la funzione (la
spia gialla si spegne).
Funzione allarme temperatura
(versioni con pannello comandi)
Durante il funzionamento del prodotto o durante
la fase di congelamento, potrebbe verificarsi
l’accensione della spia rossa (ed in alcuni
modelli contemporaneamente si ha anche un
segnale acustico) indicante che la temperatura
nel comparto congelatore non è ottimale per la
conservazione.
Ciò può verificarsi per i seguenti casi:
• durante la messa in funzione
• al riavviamento dopo lo sbrinamento e la
pulizia
• quando vengono immessi troppi alimenti da
congelare
• quando la porta del congelatore non chiude
perfettamente
• quando la “manopola termostato
congelatore” sul pannello comandi viene
regolata su posizioni verso “MAX”
(refrigerazione molto intensa)
Per tacitare il segnale acustico premere il
pulsante “Congelamento rapido”.
• Al raggiungimento delle condizioni ottimali di
temperatura, la spia rossa si spegnerà
automaticamente, quindi occorre disinserire
il pulsante di “Congelamento rapido”.
62
Page 6
78962-i.fm5 Page 63 Monday, November 8, 1999 6:53 PM
COME FAR FUNZIONARE IL COMPARTO CONGELATORE
Nota:
Il comparto congelatore è in grado di mantenere la
temperatura appropriata per la conservazione dei cibi,
anche in caso di interruzione di energia elettrica. Si
consiglia comunque, durante tale periodo, di evitare di
aprire la porta del comparto.
Importante:
Per i mesi di conservazione degli alimenti freschi
congelati, attenersi alla tabella qui a fianco.
Al momento dell’acquisto di alimenti surgelati,
accertarsi che:
• L’imballo o il pacchetto siano intatti, poiché
l’alimento può deteriorarsi. Se un pacchetto è
gonfio o presenta delle macchie di umido, non è
stato conservato nelle condizioni ottimali e può
avere subìto un inizio di scongelamento.
• Acquistare gli alimenti surgelati per ultimi e usare
borse termiche per il trasporto.
• Appena a casa riporre immediatamente gli
alimenti surgelati nel comparto congelatore.
• Non ricongelare gli alimenti parzialmente
scongelati, ma consumarli entro 24 ore.
• Evitare o ridurre al minimo le variazioni di
temperatura. Rispettare la data di scadenza
riportata sulla confezione.
• Seguire sempre le istruzioni sull’imballo per la
conservazione degli alimenti congelati.
Rimozione dei cassetti
• Tirare i cassetti verso l’esterno fino a fondo corsa,
sollevarli leggermente ed estrarli.
MESI CIBI
Nota:
Il congelatore può essere utilizzato anche senza i
cassetti, al fine di ottenere un volume maggiore; ciò è
possibile togliendo i cesti lasciando soltanto quello
inferiore.
Sistemare gli alimenti direttamente sulle griglie.
Verificare che dopo aver riposto gli alimenti, la porta
del comparto congelatore chiuda correttamente.
Produzione di cubetti di ghiaccio
• Riempire di acqua per 2/3 la bacinella per il
ghiaccio e riporla nel comparto congelatore
• Qualora la bacinella fosse attaccata al fondo del
congelatore, non utilizzare oggetti appuntiti o
taglienti per rimuoverla.
• Per facilitare la rimozione dei cubetti di ghiaccio
dalla bacinella, fletterla leggermente.
63
Page 7
78962-i.fm5 Page 64 Monday, November 8, 1999 6:53 PM
COME SBRINARE IL COMPARTO CONGELATORE
Prima di eseguire qualsiasi operazione di
manutenzione o pulizia, togliere la spina dalla
presa di corrente o comunque disinserire
l’apparecchio dalla rete elettrica.
Suggeriamo di sbrinare il congelatore 1 o 2 volte
l’anno o quando la formazione di brina sulle griglie
refrigeranti risulta eccessiva.
La formazione di brina sulle griglie di
raffreddamento è un fenomeno normale. La
quantità e la rapidità di accumulo varia a seconda
delle condizioni ambientali e della frequenza di
apertura della porta e tende ad accumularsi
maggiormente sulle griglie poste più in alto.
Si consiglia di effettuare lo sbrinamento quando le
scorte sono minime.
• Aprire la porta e rimuovere tutti gli alimenti
avvolgendoli in fogli di giornale a stretto contatto
fra loro e riporli in un luogo molto fresco o in una
borsa termica.
• Lasciare aperta la porta del congelatore per
permettere lo scioglimento della brina.
• Estrarre la canalina di scarico per l’acqua di
sbrinamento e sistemare una bacinella sotto lo
scarico.
• Pulire l’interno del congelatore con una spugna
imbevuta in una soluzione di acqua tiepida e/o
detergente neutro. Non utilizzare sostanze abrasive.
• Risciacquare e asciugare con cura.
• Rimettere a posto la canalina di scarico.
• Sistemare gli alimenti.
• Chiudere la porta del congelatore.
• Reinserire la spina.
• Avviare il prodotto.
COME PULIRE IL COMPARTO FRIGORIFERO
Pulire periodicamente il comparto frigorifero.
Lo sbrinamento del comparto frigorifero è
completamente automatico.
La presenza periodica di goccioline d’acqua sulla
parete posteriore interna del comparto frigorifero
evidenzia la fase di sbrinamento automatico. L’acqua
di sbrinamento viene convogliata automaticamente in
un foro di scarico, quindi raccolta in un contenitore ove
evapora.
Pulire regolarmente l’interno del foro di drenaggio
dell’acqua di sbrinamento, usando l’utensile in
dotazione, per garantire il deflusso costante e corretto
dell’acqua di sbrinamento.
Prima di procedere a qualsiasi operazione di pulizia,
disinserire l’apparecchio dalla rete elettrica.
• Usare una spugna inumidita in acqua tiepida e/o
detergente neutro.
• Risciacquare ed asciugare con un panno morbido.
Non usare abrasivi
64
Page 8
78962-i.fm5 Page 65 Monday, November 8, 1999 6:53 PM
PULIZIA E MANUTENZIONE
Per assenze prolungate
1. Svuotare il i comparti frigorifero e congelatore.
2. Disinserire il prodotto dalla rete elettrica.
3. Sbrinare e pulire gli interni.
4. Per impedire la formazione di muffe, di cattivi
odori e di ossidazioni, le porte
dell’apparecchio devono rimanere aperte
quando l’apparecchio non è in funzione
GUIDA RICERCA GUASTI
1. L’apparecchio non funziona.
• C’è un’interruzione di corrente?
• La spina è ben inserita nella presa di
corrente?
• L’interruttore bipolare di rete è inserito?
• Il fusibile è bruciato?
• Il cavo di alimentazione è rotto?
• Il termostato è sulla posizione
2. La temperatura all’interno dei comparti
non è sufficientemente fredda.
• Le porte chiudono correttamente?
• L’apparecchio è installato vicino ad una
sorgente di calore?
• Il termostato è sulla posizione corretta?
• La circolazione dell’aria attraverso le griglie
di ventilazione è ostruita?
3. La temperatura all’interno del comparto
frigorifero è troppo fredda.
• l termostato è sulla posizione corretta ?
4. C’è acqua sul fondo del comparto
frigorifero.
• Lo scarico dell’acqua di sbrinamento è
ostruito ?
l (Stop) ?
5. La luce interna non funziona.
Controllare prima il punto 1, poi:
• Disinserire l’apparecchio dalla rete elettrica.
Per accedere alla lampadina, vedi istruzioni
e disegno su scheda prodotto allegata.
• Controllare la lampadina e sostituirla, se
necessario, con una nuova (max. 15 W).
6. La spia rossa sul pannello comandi del
congelatore rimane accesa / allarme
acustico attivo.
(ved. capitolo “Come far funzionare il
comparto congelatore”)
• Sono state da poco inserite quantità elevate
di cibi freschi nel congelatore ?
• La porta del congelatore è chiusa ?
Note:
• Se il bordo anteriore del frigorifero è
caldo, non è un difetto, ma previene la
formazione di condensa.
• Rumori di gorgoglio e soffi di espansioni,
derivanti dal circuito refrigerante, sono da
considerarsi normali.
65
Page 9
78962-i.fm5 Page 66 Monday, November 8, 1999 6:53 PM
SERVIZIO ASSISTENZA TECNICA
Prima di contattare il Servizio Assistenza:
1. Verificare se non è possibile eliminare da soli
i guasti (vedere “Guida Ricerca Guasti”).
2. Riavviare l’apparecchio per accertarsi che
l’inconveniente sia stato ovviato. Se il risultato è
negativo, disinserire nuovamente l’apparecchio e
ripetere l’operazione dopo un’ora.
3. Se il risultato è ancora negativo, contattare il
Servizio Assistenza.
Comunicare:
• il tipo di guasto
• il modello
• il numero Service (la cifra che si trova dopo
la parola SERVICE, sulla targhetta
matricola posta all’interno dell’apparecchio)
• il vostro indirizzo completo
• il vostro numero e prefisso telefonico
Nota:
La reversibilità delle porte dell’apparecchio,
se effettuata dal Servizio Assistenza Tecnica
non è considerato intervento di garanzia.
INSTALLAZIONE
• Installare l’apparecchio lontano da fonti di
calore. L’installazione in un ambiente caldo,
l’esposizione diretta ai raggi solari o la
collocazione dell’apparecchio nelle vicinanze
di una fonte di calore (caloriferi, fornelli),
aumentano il consumo di corrente e
dovrebbero essere evitate.
• Qualora ciò non fosse possibile, è necessario
rispettare le seguenti distanze minime:
• 30 cm da cucine a carbone o petrolio;
• 3 cm da cucine elettriche e/o a gas.
• Posizionarlo in luogo asciutto e ben aerato.
• Pulire l’interno (vedere “Come sbrinare e
pulire il congelatore”).
• Inserire gli accessori a corredo.
Collegamento elettrico
• I collegamenti elettrici devono essere
conformi alle normative locali.
• I dati relativi alla tensione e alla potenza
assorbita sono riportati sulla targhetta
matricola, posta all’interno dell’apparecchio.
• La messa a terra dell’aparecchio è
obbligatoria a termini di legge.
Il fabbricante declina ogni reponsabilità
per eventuali danni subiti da persone,
animali o cose, derivanti dalla mancata
osservanza delle norme sopra indicate.
• Se la spina e la presa non sono dello stesso
tipo, far sostituire la presa da un tecnico
qualificato.
• Non usare prolunghe o adattatori multipli.
Scollegamento elettrico
Lo scollegamento elettrico deve essere possibile
o disinserendo la spina o tramite un interruttore
bipolare di rete posto a monte della presa.
66
Loading...
