Whirlpool FR 315 APL, ARL 791/A, KS30178BUU/A03, ARG 745/A/6, KD60178BDUU/A02 INSTALLATION [it]
...Page 1
60802001I.fm Page 66 Wednesday, November 15, 2006 2:11 PM

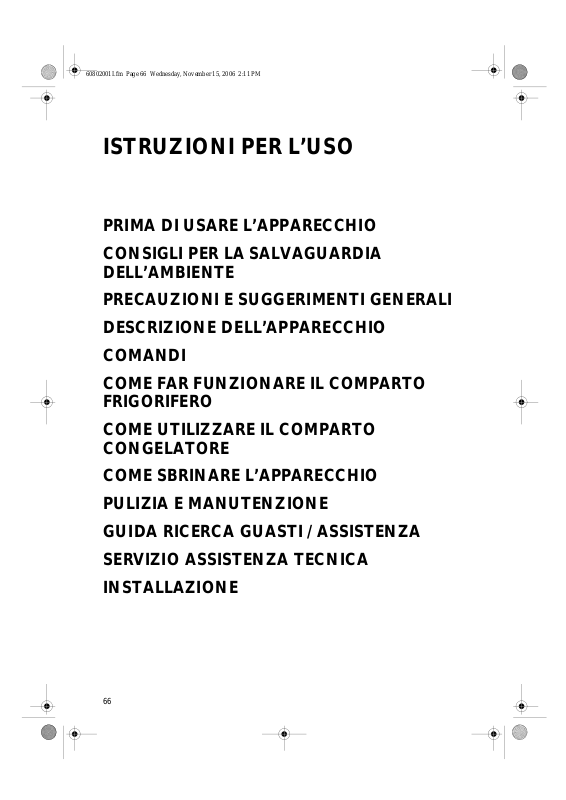

ISTRUZIONI PER L’USO
PRIMA DI USARE L’APPARECCHIO
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
PRECAUZIONI E SUGGERIMENTI GENERALI
DESCRIZIONE DELL’APPARECCHIO
COMANDI
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO

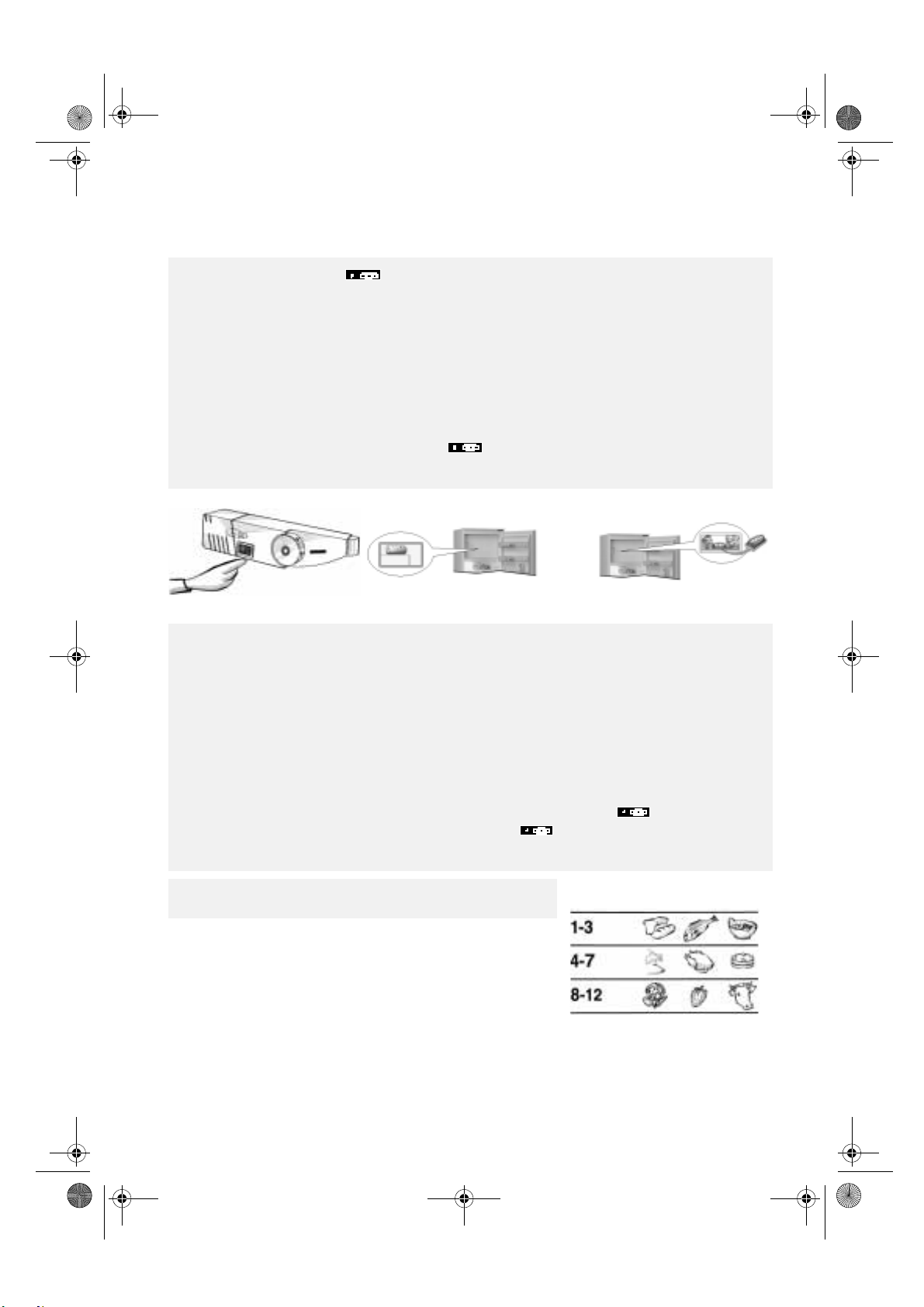

COME UTILIZZARE IL COMPARTO
CONGELATORE
COME SBRINARE L’APPARECCHIO
PULIZIA E MANUTENZIONE
GUIDA RICERCA GUASTI / ASSISTENZA
SERVIZIO ASSISTENZA TECNICA
INSTALLAZIONE
66
Page 2
60802001I.fm Page 67 Wednesday, November 15, 2006 2:11 PM
PRIMA DI USARE L’APPARECCHIO
L’apparecchio che avete acquistato é ad uso
•
esclusivamente domestico.
Per utilizzare al meglio il vostro apparecchio,
vi invitiamo a leggere attentamente le
istruzioni per l’uso in cui troverete la
descrizione del vostro apparecchio e consigli
per la conservazione dei cibi.
Conservare questo libretto per successive
consultazioni.
Dopo aver disimballato l’apparecchio, assicurarsi
1.
che non sia danneggiato e che la porta chiuda
perfettamente. Eventuali danni devono essere
comunicati al rivenditore entro 24 ore dalla
consegna dell’apparecchio.
Attendere almeno due ore prima di mettere in
2.
funzione l’apparecchio, per dar modo al circuito
refrigerante di essere perfettamente efficiente.
Accertarsi che l’installazione ed il collegamento
3.
elettrico siano effettuati da un tecnico qualificato
secondo le istruzioni del fabbricante ed in
conformità alle norme locali sulla sicurezza.
Pulire l’interno dell’apparecchio prima di
4.
utilizzarlo.
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
1.Imballo
Il materiale di imballo è riciclabile al 100% ed è
contrassegnato dal simbolo del riciclaggio. Per lo
smaltimento seguire le normative locali. Il
materiale di imballaggio (sacchetti di plastica, part i
in polistirolo, ecc…) deve essere tenuto fuor i dalla
portata dei bambini in quanto potenziale fonte di
pericolo.
2.Rottamazione/Smaltimento
L’apparecchio è stato realizzato con materia le
riciclabile.
Questo apparecchio è contrassegnato in conformità
alla Direttiva Europea 2002/96/EC, Waste Electrical
and Electronic Equipment (WEEE).
Assicurandosi che questo apparecchio sia
rottamato in modo corretto, contrib uite a
prevenire le potenziali conseguenze negative per
l’ambiente e la salute.
Il simbolo sull’apparecchio, o sulla
documentazione di accompagnamento, indica che
questo apparecchio non deve essere trat tato c ome
rifiuto domestico ma deve essere consegnato presso
l’idoneo punto di raccolta per il riciclaggio di
apparecchiature elettriche ed elettroniche.
Al momento della rottamazione, rendere
l’apparecchio inservibile tagliando il cavo di
alimentazione rimuovendo le porte ed i ripiani in
modo che i bambini non possano accedere
facilmente all’interno dell’apparecchio.
Rottamarlo seguendo le norme locali per lo
smaltimento dei rifiuti e consegnarlo negli appositi
punti di raccoltà, non lasciandolo incustodito
neanche per pochi giorni essendo una fonte di
pericolo per un bambino. Per ulteriori
informazioni sul trattamento, recupero e
riciclaggio di questo apparecchio, contattare
l’idoneo ufficio locale, il servizio di raccolta dei
rifiuti domestici o il negozio presso il quale
l’apparecchio è stato acquistato.
Informazione:
Questo apparecchio é privo di CFC (il circuito
refrigerante contiene R134a) o di HFC (il circuito
refrigerante contiene R600a) (vedi targhetta
matricola posta all’interno dell’apparecchio).
Per gli apparecchi con Isobutano (R600a):
l’isobutano é un gas naturale senza effetti
sull’ambiente ma infiammabile. È quindi
indispensabile accertarsi che i tubi del circuito
refrigerante non siano danneggiati
Dichiarazione di conformità
Questo apparecchio è destinato alla
•
conservazione di prodotti alimentari ed è
fabbricato in conformità al regolamento (CE)
No. 1935/2004.
Questo apparecchio è stato progettato,
•
fabbricato e commercializzato in conformità a:
- gli obiettivi di sicurezza della Direttiva Bassa
Tensione 73/23/CEE;
- i requisiti di protezione della Direttiva “EMC”
89/336/CEE,
modificate dalla Direttiva 93/68/CEE.
La sicurezza elettrica dell’apparecchio é
•
assicurata soltanto quando é correttamente
collegato ad un efficiente impianto di messa a
terra a norma di l
legge.
67
Page 3
60802001I.fm Page 68 Wednesday, November 15, 2006 2:11 PM
PRECAUZIONI E SUGGERIMENTI GENERALI
Durante l’installazione, accertarsi che
•
l’apparecchio non danneggi il cavo di
alimentazione.
Accertarsi che l’apparecchio non sia vicino ad
•
una fonte di calore.
Per garantire un’adeguata ventilazione, lasciare
•
uno spazio su entrambi i lati e sopra
l’apparecchio e seguire le istruzioni
d’installazione.
Mantenere libere da ostruzioni le aperture di
•
ventilazione dell’apparecchio.
La modifica o sostituzione del cavo di
•
alimentazione deve essere effettuata soltanto
da personale qualificato.
La disconnessione dell’alimentazione elettrica
•
deve essere possibile o disinserendo la spina o
tramite un interruttore bipolare di rete posto a
monte della presa.
Controllare che il voltaggio sulla targhetta
•
matricola corrisponda alla tensi one della vo stra
abitazione
Per il collegamento alla rete idrica, utilizzare il
•
tubo in dotazione al nuovo apparecchio e non
riutilizzare quello dell’apparecchio precedente.
Installare e livellare l’apparecchio su un
•
pavimento in grado di sostenere il peso e in un
ambiente adatto alle sue dimensioni e al suo
utilizzo.
La movimentazione e l’installazione
•
dell’apparecchio deve essere effettuata da due
o più persone.
Fare attenzione durante gli spostamenti in
•
modo da non danneggiare i pavimenti (es.
parquet).
Non usare adattatori nè singoli nè multipli o
•
prolunghe.
Collocare l’apparecchio in un ambiente asciutto
•
e ben ventilato. L’apparecchio é predisposto
per il funzionamento in ambienti in cui la
temperatura sia compresa nei seguenti
intervalli, a secondo della classe climatica
riportata sulla targhetta matricola.
L’apparecchio potrebbe non funzionare
correttamente se lasciato per un lungo periodo
ad una temperatura superiore o inferiore
all’intervallo previsto.
Classe Climatica T. Amb. (°C) T. Amb. (°F)
SN Da 10 a 32 Da 50 a 90
N Da 16 a 32 Da 61 a 90
ST Da 16 a 38 Da 61 a 100
T Da 16 a 43 Da 61 a 110
Non conservare o usare benzina, gas o liquidi
•
infiammabili nelle vicinanze dell’apparecchio o
di altri elettrodomestici. I vapori che si
sprigionano possono infatti causare incendi o
esplosioni.
Non usare dispositivi meccanici, elettrici o
•
chimici per accelerare il processo di
sbrinamento diversi da quelli raccomandati dal
fabbricante.
Non danneggiare i tubi del circuito refrigerante
•
dell’apparecchio.
Non usare o introdurre apparecchiature
•
elettriche all’interno degli scomparti dell’
apparecchio se questi non sono del tipo
espressamente autorizzato dal costruttore.
L’apparecchio non è inteso ad uso dei bambini
•
in giovane età o delle persone inferme senza
controllo.
Per evitare il rischio di intrappolamento e
•
soffocamento dei bambini all’interno
dell’apparecchio, non permettere loro di
giocare o nascondersi all’interno
dell’apparecchio.
Non ingerire il liquido (atossico) contenuto
•
negli accumulatori del freddo, se presenti.
Usare il comparto frigorifero solo per la
•
conservazione di alimenti freschi ed il comparto
congelatore solo per la conservazione di
alimenti surgelati, il congelamento di alimenti
freschi e la produzione di cubetti di ghiaccio.
Non conservare liquidi in contenitori di vetro
•
nel comparto congelatore in quanto
potrebbero esplodere.
Non mangiare cubetti di ghiaccio o ghiaccioli
•
subito dopo averli tolti dal congelatore poiché
potrebbero causare bruciature da freddo.
Prima di qualsiasi operazione di manutenzione o
•
pulizia, disinserire la spina dalla presa di
corrente o scollegare l’alimentazione elettrica.
Tutti gli apparecchi provvisti di produttori di
•
ghiaccio e distributori d’acqua devono essere
collegati ad una rete idrica che eroghi
esclusivamente acqua potabile (con una
pressione della rete idrica compresa tra i 0,17 e
0,81 Mpascals (1,7 e 8,1 bar)). I produttori di
ghiaccio e/o acqua non direttamente collegati
all’alimentazione idrica devono essere riempiti
unicamente con acqua potabile.
• Il fabbricante declina ogni responsabilità
nel caso in cui i suggerimenti e le
precauzioni sopra elencate non siano state
rispettate.
68
Page 4
60802001I.fm Page 69 Wednesday, November 15, 2006 2:11 PM

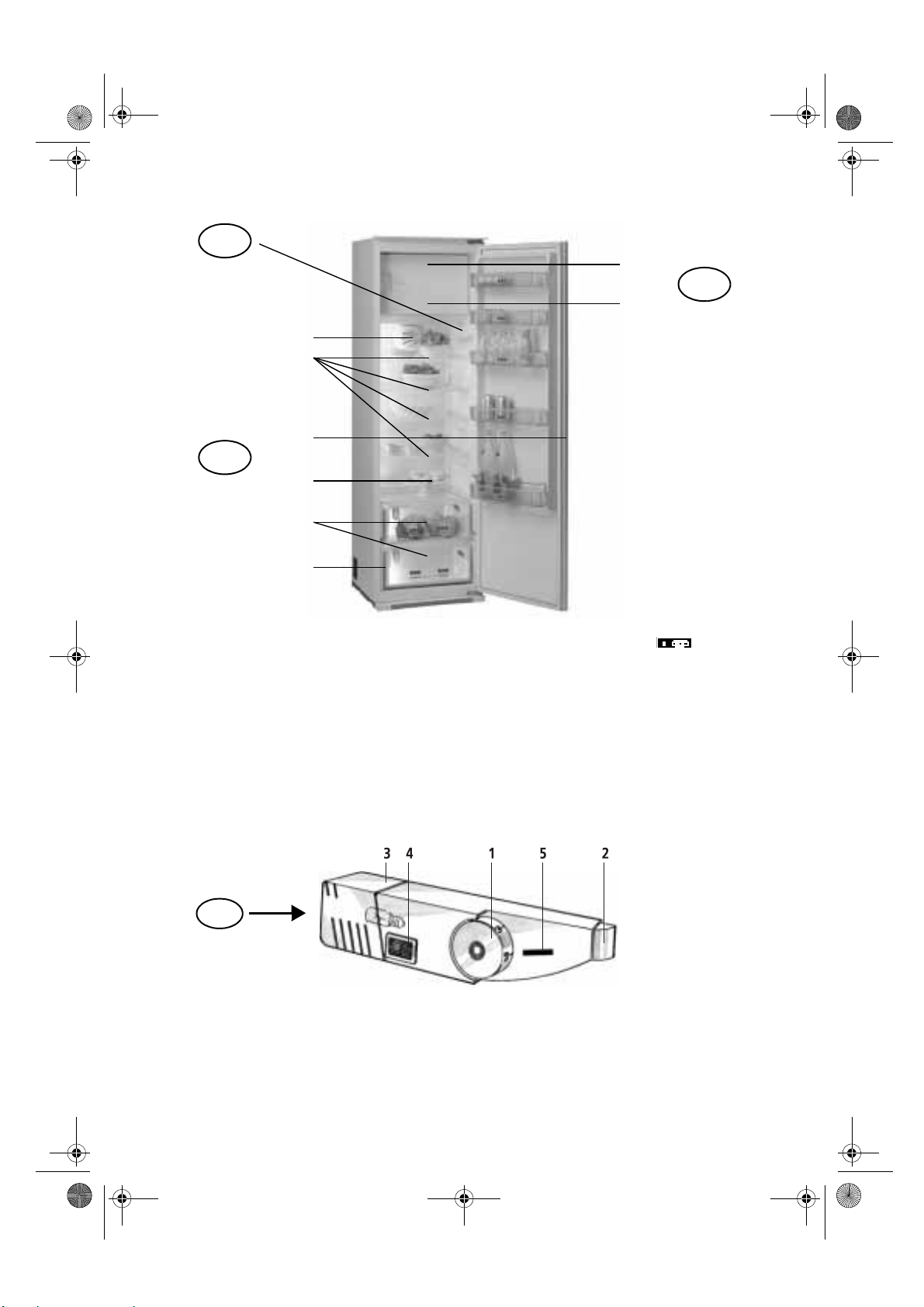

DESCRIZIONE DELL’APPARECCHIO
C
}
6
1
3
A
5
2
7
8
B
}
4
A) Comparto frigorifero
(per conservare alimenti freschi)
Ripiani (in parte regolabili in altezza)
1.
Cassetti frutta e verdura con regolazione umid ità
2.
(dove presente)
Controporta frigorifero
3.
Targhetta matricola (posta a lato del cassetto
4.
frutta e verdura)
Scovolo acqua di sbrinamento
5.
Ventilatore (se presente)
6.
COMANDI
C
Termostato
1.
Interruttore luce
2.
Coperchio lampadina
3.
Tasto con spia di congelamento rapido: attivare
4.
questo interruttore (se disponibile) solo con
temperatura ambiente inferiore a 16°C e/o 12h prima
di congelare gli alimenti (vedi istruzioni per l’uso).
Spegnere l’interruttore dopo l’utilizzo.
B) Comparto congelatore (se in dotazione)
(contrassegnato dal simbolo per la
conservazione di alimenti freschi, la
conservazione di surgelati e la produzione di
cubetti di ghiaccio)
Griglia (all’interno del comparto)
7.
Bacinelle ghiaccio (all’interno del comparto)
8.
C) Comandi
Scala di riferimento
5.
69
Page 5
60802001I.fm Page 70 Wednesday, November 15, 2006 2:11 PM
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO
Quest’apparecchio è un frigorifero con comparto a stelle.
L’apparecchio opera in condizioni di prestazioni ottimali se la temperatura dell’ambiente
circostante è tra +10°C e +38°C.
Messa in funzione dell’apparecchio
Quando la spina dell’apparecchio è inserita nella presa di corrente, se il termostato non è posizionato sul
simbolo z la luce interna si accende ogni volta che viene aperta la porta.
Una volta regolata la temperatura – come descritto nel capitolo successivo – l’apparecchio è pronto per
funzionare.
Se dovete regolare la temperatura interna:
• termostato su z: refrigerazione ed illuminazione sono spenti.
• termostato su 1: viene prodotta una refrigerazione minima.
• termostato su
• termostato su 7: viene prodotta la temperatura massima.
Importante
• Quando si congelano i cibi e/o quando la temperatura ambiente è
La spia basse temperature (4) si accende.
• Spegnere la spia di segnalazione (4) non appena la temperatura ambiente sale a
• La regolazione del termostato (1) dipende dal luogo in cui viene installato l’apparecchio, dalla
temperatura del locale e dalla frequenza di apertura della porta.
: viene prodotta una temperatura media.
3-4
inferiore a 16°C
più di 16°C
, premere il tasto (4).
.

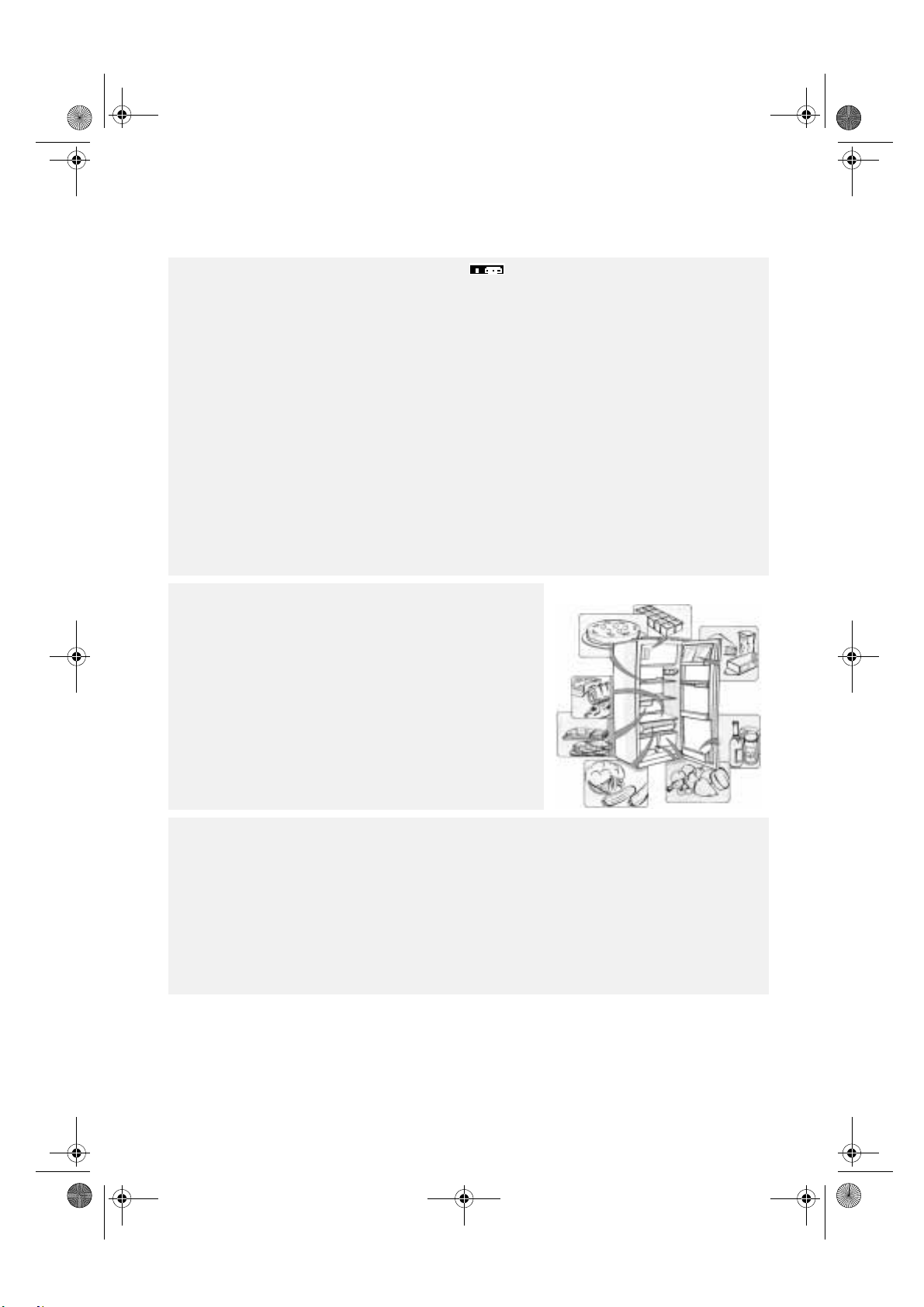

Come conservare gli alimenti nel comparto
frigorifero:
!
Caricare gli alimenti come illustrato nella figura a fianco:
Alimenti cotti
1.
Latticini, conserve, formaggio, burro
2.
Pesce, carni
3.
Affettato
4.
Frutta, verdura, insalate
5.
Piccole conserve, uova
6.
Tubetti, piccole conserve
7.
Bottiglie piccole
8.
Bottiglie
9.
:
Nota
• I cibi vanno coperti per evitare che secchino.
• I cibi caldi vanno fatti raffreddare prima di essere immessi nel frigorifero.
• Assicurare la libera circolazione dell’aria tra gli alimenti in conservazione.
Lo sbrinamento del comparto frigorifero è completamente automatico.
Ventilatore
Il funzionamento del ventilatore é in automatico.
Il ventilatore permette una distribuzione uniforme delle temperature all’interno del comparto frigorifero
con conseguente migliore coservazione dei cibi e riduzione dell’umidità in eccesso.
Non ostruire la zona di aspirazione con i cibi.
!
70
Page 6
60802001I.fm Page 71 Wednesday, November 15, 2006 2:11 PM
COME UTILIZZARE IL COMPARTO
CONGELATORE
Nel comparto congelatore vi si possono anche congelare alimenti freschi.
La quantità di alimenti freschi che è possibile congelare in 24 ore è riportata sulla targhetta matricola.
Come procedere per il congelamento degli alimenti freschi:
Premere il tasto di congelamento (4) 12 ore prima di immettere gli alimenti da congelare nel comparto. La spia
•
di congelamento (4) si accende.
Mettere il termostato (1) sulla posizione 3-4.
•
La posizione consigliata per gli alimenti da congelare è come in
•
cui la griglia non sia in dotazione, come in
Sistemare gli alimenti sopra la griglia, lasciando sufficiente spazio attorno ai pacchetti per consentire la
A
libera circolazione dell’aria ed evitando che vengano a contatto con i prodotti già surgelati (
Mettere gli alimenti nel mezzo del comparto
B
congelati, mantenendo una distanza di circa 20 mm (
Dopo 24 ore disattivare il tasto (4). Riposizionare il termostato (1) sulla posizione normale.
•
fig. 2
.
senza che questi vengano a contatto con quelli già
).
fig. 2
se è presente la griglia o nel caso in
fig. 1
fig. 1
).
Al momento dell’acquisto di alimenti surgelati, accertarsi che:
L’imballo o il pacchetto siano intatti, poiché l’alimento può deteriorarsi. Se un pacchetto è gonfio o
•
presenta delle macchie di umido, non è stato conservato nelle condizioni ottimali e può avere subìto un
inizio di scongelamento.
Acquistare gli alimenti surgelati per ultimi e usare borse termiche per il trasporto.
•
Appena a casa riporre immediatamente gli alimenti surgelati nel comparto.
•
Non ricongelare gli alimenti parzialmente scongelati, ma consumarli entro 24 ore.
•
Evitare o ridurre al minimo le variazioni di temperatura. Rispettare la data di scadenza riportata sulla confezione.
•
Seguire sempre le istruzioni sull’imballo per la conservazione degli alimenti congelati.
•
Produzione di cubetti di ghiaccio
Riempire di acqua per 2/3 la bacinella per il ghiaccio e riporla nel comparto
•
Qualora la bacinella fosse attaccata al fondo del comparto , non utilizzare oggetti appuntiti o
•
taglienti per rimuoverla.
Per facilitare la rimozione dei cubetti di ghiaccio dalla bacinella, fletterla leggermente.
•
Per i mesi di conservazione degli alimenti freschi congelati,
attenersi alla tabella a lato.
MESI CIBI
.
Fig. 2Fig. 1
71
Page 7
60802001I.fm Page 72 Wednesday, November 15, 2006 2:11 PM

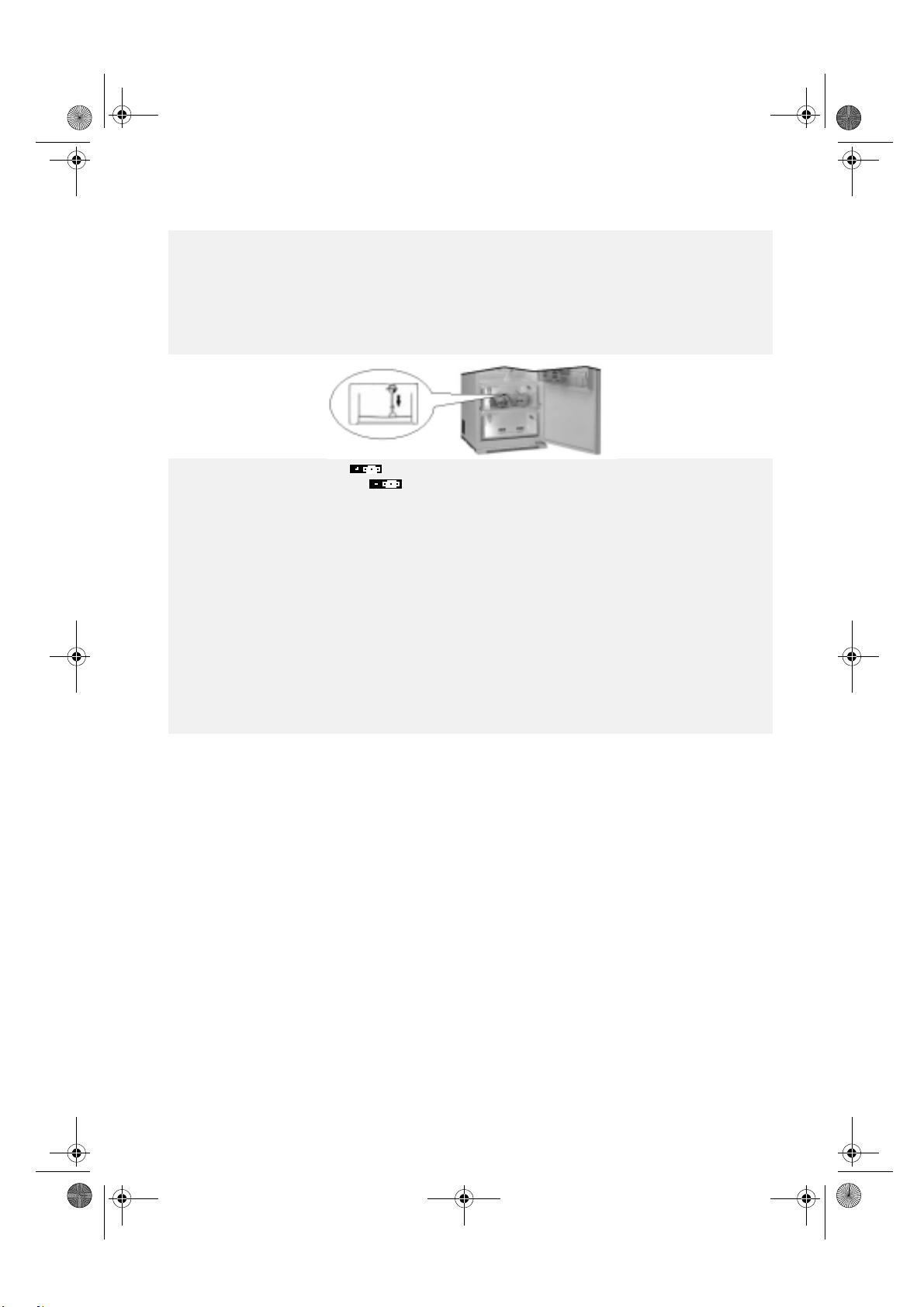

COME SBRINARE L’APPARECCHIO
Prima di procedere allo sbrinamento, togliere la spina dalla presa di corrente o comunque
disinserire l’apparecchio dalla rete elettrica.
Lo sbrinamento del comparto frigorifero è completamente automatico. La presenza periodica di
goccioline d’acqua sulla parete posteriore interna del comparto frigorifero evidenzia la fase di
sbrinamento automatico. L’acqua di sbrinamento viene convogliata automaticamente in un foro
di scarico, quindi raccolta in un contenitore ove evapora.
Pulire regolarmente l’interno del foro di drenaggio dell’acqua di sbrinamento, usando l’utensile in dotazion e,
per garantire il deflusso costante e corretto dell’acqua di sbrinamento.
Sbrinamento del comparto
Suggeriamo di sbrinare il comparto 1 o 2 volte l’anno o quando la formazione di brina risulta eccessiva.
La formazione di brina è un fenomeno normale. La quantità e la rapidità di accumulo varia a seconda delle
condizioni ambientali e della frequenza di apertura dello sportello congelatore. L’accumulo di brina
soprattutto sulla parte sup eriore del comparto è un fenomeno naturale e non preclude il corretto
funzionamento dell’apparecchio.
Si consiglia di effettuare lo sbrinamento quando le scorte sono minime.
Spegnere il comparto congelatore ruotando il termostato su z.
•
Aprire la porta e rimuovere tutti gli alimenti riponendoli in un luogo molto fresco o in una borsa termica.
•
Lasciare aperta la porta per permettere lo scioglimento della brina.
•
Pulire l’interno con una spugna imbevuta in una soluzione di acqua tiepida e/o detergente neutro. Non
•
utilizzare sostanze abrasive.
Risciacquare e asciugare con cura.
•
Sistemare gli alimenti.
•
Chiudere la porta.
•
Reinserire la spina ed avviare il prodotto seguendo le istruzioni del capitolo “Come far funzionare il comparto
frigorifero”. Le regolazioni e le selezioni presenti prima dello spegnimento dell’apparecchio saranno
ripristinate.
72
Page 8
60802001I.fm Page 73 Wednesday, November 15, 2006 2:11 PM
PULIZIA E MANUTENZIONE
Prima di eseguire qualsiasi operazione di manutenzione o pulizia, togliere la spina dalla presa di
corrente o comunque disinserire l’apparecchio dalla rete elettrica.
• Pulire periodicamente il comparto frigorifero con una spugna inumidita in acqua tiepida e/o detergente
neutro. Risciacquare ed asciugare con un panno morbido.
Non usare abrasivi.
• I separatori non devono essere immersi in acqua ma lavati con una spugna appena umida.
• Pulire l’interno del comparto congelatore durante lo sbrinamento.

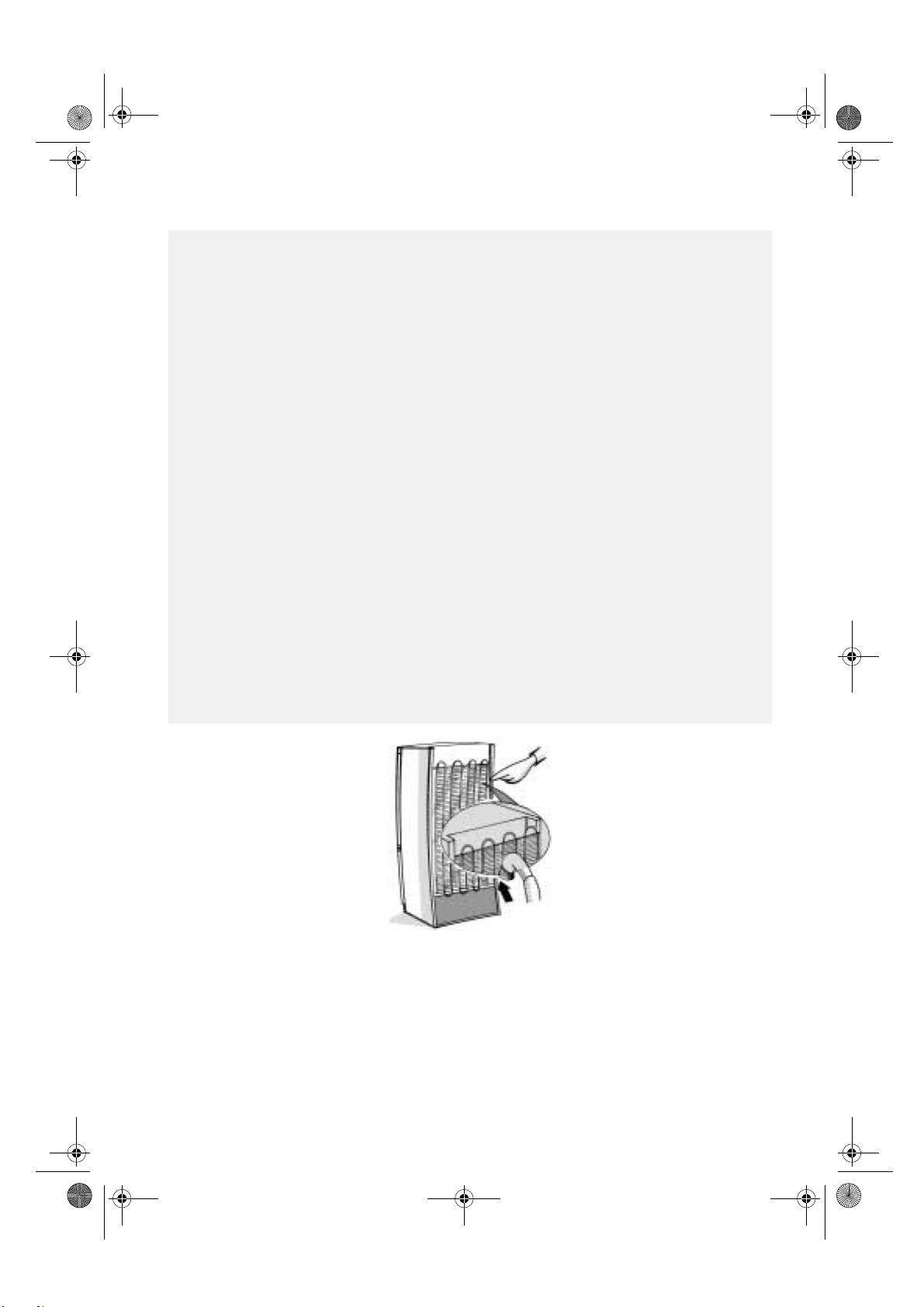

• Pulire periodicamente le griglie di ventilazione e il condensatore sul retro dell'apparecchio con un
aspirapolvere o una spazzola.
• Pulire l’esterno con un panno morbido inumidito in acqua. Non utilizzare paste o pagliette abrasive, nè
smacchiatori (es. acetone trielina) nè aceto.
Per assenze prolungate
Svuotare completamente il frigorifero.
1.
Disinserire l'apparecchio dalla rete elettrica.
2.
Sbrinare e pulire gli interni.
3.
Per impedire la formazione di muffe, di cattivi odori e di ossidazioni, la porta dell’apparecchio deve
4.
rimanere aperta se l'apparecchio non è utilizzato per lungo tempo.
Pulire l’apparecchio.
5.
Pulire l’interno del comparto a bassa temperatura (nei modelli ove disponibile) durante lo sbrinamento.
•
Pulire periodicamente l'interno del comparto frigorifero con una spugna inumidita in acqua tiepida e/o
•
detergente neutro. Risciacquare e asciugare con un panno morbido. Non usare abrasivi.
Pulire l'esterno con un panno inumidito. Non utilizzare paste o pagliette abrasive, né smacchiatori (es.
6.
acetone, trielina) né aceto.
Sostituzione lampadina:
In caso di sostituzione della lampadina operare nel seguente modo:
Togliere la spina dall’alimentazione elettrica
•
Comprimere la parte superiore del coperchio della lampadina.
•
Togliere il coperchio della lampadina.
•
Sostituire la lampada con una di uguale potenza o della po tenza massima in watt, specifica ta in prossimità
•
del portalampada.
Rimettere il coprilampada ed aspettare 5 minuti prima di collegare di nuovo il prodotto.
•
73
Page 9
60802001I.fm Page 74 Wednesday, November 15, 2006 2:11 PM
GUIDA RICERCA GUASTI / ASSISTENZA

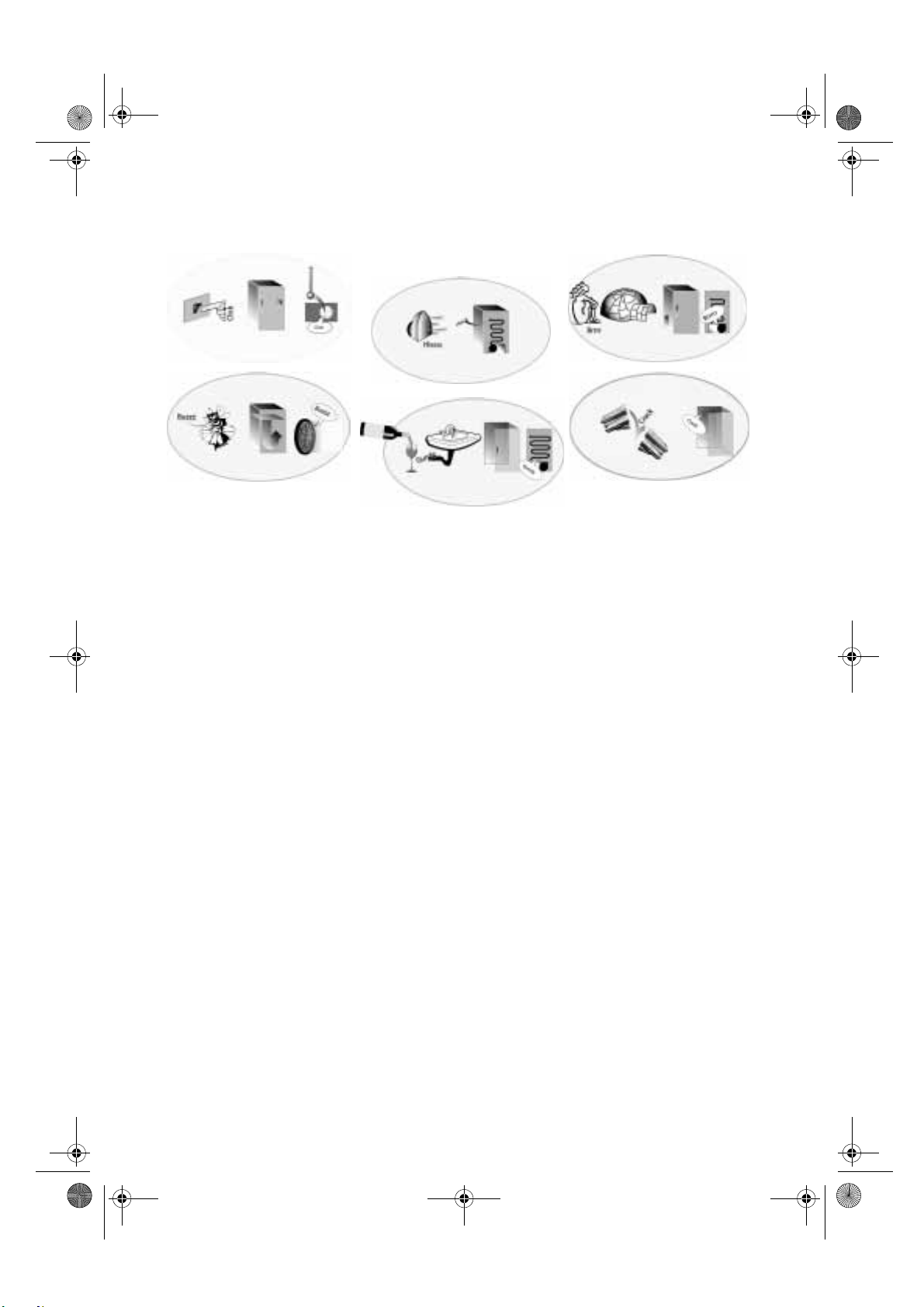

Quando senti questi rumori
..il tuo prodotto è vivo!!!
1. La temperatura all’interno dei comparti non
è sufficientemente fredda.
Gli alimenti impediscono la chiusura corretta
•
delle porte?
Il termostato è sulla posizione corretta?
•
La circolazione dell’aria è ostruita?
•
2. La temperatura all’interno del comparto
frigorifero è troppo fredda.
Il termostato è sulla posizione corretta?
•
3. L’apparecchio è eccessivamente rumoroso.
L’installazione dell’apparecchio è stata effettuata
•
correttamente?
I tubi nella parte posteriore si toccanoo vibrano?
•
È normale che si senta il rumore della circolazione
•
del fluido di raffreddamento.
4. L’apparecchio non funziona?
C’è un’interruzione di corrente?
•
La spina è ben inserita nella presa di corrente?
•
Le protezioni dell'impianto elettrico
•
dell'abitazione sono correttamente funzionanti?
Il cavo di alimentazione è rotto?
•
5. C’è acqua sul fondo del comparto frigorifero.
Il termostato è posizionato correttamente?
•
Lo scarico dell’acqua di sbrinamento è ostruito?
•
%
6. La luce interna non funziona.
prima il punto 4, poi:
Disinserire l’apparecchio dalla rete elettrica.
•
Sostituire la lampada con una di uguale potenza o
•
della potenza massima in watt, specificata in
prossimità del portalampada
Controllare
74
Page 10
60802001I.fm Page 75 Wednesday, November 15, 2006 2:11 PM
SERVIZIO ASSISTENZA TECNICA
Prima di contattare il Servizio Assistenza:
Verificare se non è possibile eliminare da soli i
1.
guasti (vedere “Guida Ricerca Guasti”).
Riavviare l’apparecchio per accertarsi che
2.
l’inconveniente sia stato ovviato. Se il risultato è
negativo, disinserire nuovamente l’apparecchio e
ripetere l’operazione dopo un’ora.
Se il risultato è ancora negativo, contattare il
3.
Servizio Assistenza.
INSTALLAZIONE
Installare l’apparecchio lontano da fonti di calore.
•
L’installazione in un ambiente caldo, l’esposizi one
diretta ai raggi solari o la collocazione
dell’apparecchio nelle vicinanze di una fonte di
calore (caloriferi, fornelli), aumen tano il consumo
di corrente e dovrebbero essere evitate.
Qualora ciò non fosse possibile, è necessario
•
rispettare le seguenti distanze minime:
30 cm da cucine a carbone o petrolio;
•
3 cm da cucine elettriche e/o a gas.
•
Montare i distanziali (se in dotazione) sulla parte
•
posteriore del condensatore posto dietro
l’apparecchio.
Posizionarlo in luogo asciutto e ben aerato, in piano,
•
regolando se necessario i piedini anteriori.
Pulire l’interno.
•
Inserire gli accessori a corredo.
•
Comunicare:
il tipo di guasto
•
il modello
•
il numero Service (la cifra che si trova dopo la
•
parola SERVICE, sulla targhetta matricola posta
all’interno dell’apparecchio)
il vostro indirizzo completo
•
il vostro numero e prefisso telefonico
•
Nota:
La reversibilità della porta dell’apparecchio, se
effettuata dal Servizio Assistenza Tecnica non è
considerato intervento di garanzia.
Collegamento elettrico
• I collegamenti elettrici devono essere
conformi alle normative locali.
I dati relativi alla tensione e alla potenza assorbita
•
sono riportati sulla targhetta matricola, posta
all’interno dell’apparecchio.
• La messa a terra dell’apparecchio è
obbligatoria a termini di legge.
Il fabbricante declina ogni responsabilità per
eventuali danni subiti da persone, animali o
cose, derivanti dalla mancata osservanza
delle norme sopra indicate.
Se la spina e la presa non sono dello stesso tipo,
•
far sostituire la presa da un tecnico qualificato.
Non usare prolunghe o adattatori multipli.
•
Scollegamento elettrico
Lo scollegamento elettrico deve essere possibile o
disinserendo la spina o tramite un interruttore
bipolare di rete posto a monte della presa.
75
Loading...
