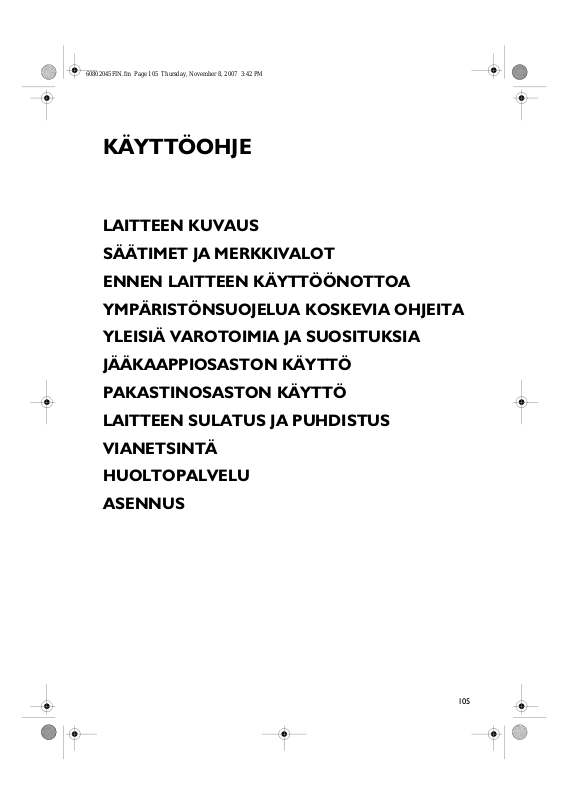

60802045FIN.fm Page 105 Thursday, November 8, 2007 3:42 PM
KÄYTTÖOHJE
LAITTEEN KUVAUS
SÄÄTIMET JA MERKKIVALOT
ENNEN LAITTEEN KÄYTTÖÖNOTTOA
YMPÄRISTÖNSUOJELUA KOSKEVIA OHJEITA
YLEISIÄ VAROTOIMIA JA SUOSITUKSIA
JÄÄKAAPPIOSASTON KÄYTTÖ
PAKASTINOSASTON KÄYTTÖ
LAITTEEN SULATUS JA PUHDISTUS
VIANETSINTÄ
HUOLTOPALVELU
ASENNUS
105
60802045FIN.fm Page 106 Thursday, November 8, 2007 3:42 PM
LAITTEEN KUVAUS
A) Jääkaappiosasto
(tuoreiden elintarvikkeiden säilyttämistä varten)
Hyllyt (osa säädettävissä korkeussuunnassa)
1.
Hedelmä- ja vihanneslaatikot
2.
Jääkaapin oven sisäosa:
3.
(mallikohtainen)
a. Säädettävät hyllyt
b. Yläteline
c. Alateline
Laatikko (teleskooppitoiminen) (mallikohtainen)
4.
Sulatusveden tyhjennysputki
5.
Arvokilpi
6.
B) Pakastinosasto (mallikohtainen)
(merkintä tuoreiden
elintarvikkeiden ja pakasteiden säilyttämistä sekä
jääpalojen valmistamista varten)
Ritilä (ei näy kuvassa, mallikohtainen varuste)
7.
Pakastusalue
8.
Jääkuutioastiat
9.
C) Säätimet ja merkkivalot
SÄÄTIMET JA MERKKIVALOT
Termostaattivalitsin
A.
Valokatkaisija
B.
106
Termostaatin asennon merkki
D.
Lamppu
E.
60802045FIN.fm Page 107 Thursday, November 8, 2007 3:42 PM
ENNEN LAITTEEN KÄYTTÖÖNOTTOA
Hankkimasi tuote on ainoastaan kotitalouskäyttöä
•
varten tarkoitettu laite.
Jotta saisit uudesta laitteestasi parhaan
mahdollisen hyödyn, suosittelemme, että luet
käyttöohjeet huolellisesti. Ohjeet sisältävät
laitteen kuvauksen sekä hyödyllisiä neuvoja
elintarvikkeiden säilyttämistä varten.
Kun olet lukenut ohjekirjan, pane se talteen
vastaisuuden varalle.
Kun laite on poistettu pakkauksestaan, varmista
1.
että se ei ole vahingoittunut kuljetuksen aikana ja
että kansi sulkeutuu moitteettomasti.
Mahdollisista vaurioista on ilmoitettava
jälleenmyyjälle 24 tunnin kuluessa.
Odota asennuksen jälkeen vähintään kaksi tuntia
2.
ennen kuin käynnistät laitteen, jotta jäähdytyspiiri
toimii täydellä teholla.
Laitteen asennuksen ja sähköliitännät saa suorittaa
3.
vain pätevä asiantuntija valmistajan ohjeiden sekä
voimassaolevien paikallisten määräysten
mukaisesti.
Puhdista laite sisältä ennen käyttöä.
4.
YMPÄRISTÖNSUOJELUA KOSKEVIA OHJEITA
1.Pakkaus
Pakkaus on valmistettu 100-prosenttisesti
kierrätettävästä materiaalista ja siinä on
kierrätysmerkki. Hävitä pakkaus paikallisten
jätehuoltomääräysten mukaisesti. Pidä
pakkausmateriaalit (muovipussit, polystyreenipalat
jne.) poissa lasten ulottuvilta, sillä ne voivat
aiheuttaa vaaratilanteita.
2.Laitteen käytöstäpoisto ja romutus
Laite on valmistettu kierrätettävistä materiaaleista.
Tämä laite vastaa Euroopan Unionin Sähkö- ja
elektroniikkalaitteiden kierrätysdirektiiviä (WEEE)
2002/96/EY.
Varmistamalla, että tuote poistetaan käytöstä
asianmukaisesti, voidaan auttaa estämään sellaiset
ympäristö- ja terveyshaitat, joita voi aiheutua
jätteiden asiattomasta käsittelystä.
Symboli tuotteessa tai sen asiakirjoissa
tarkoittaa, ettei laitetta saa hävittää
kotitalousjätteiden mukana. Sen sijaan tuote on
toimitettava sähkö- ja elektroniikkakomponenttien
keräys- ja kierrätyspisteeseen.
Kun poistat laitteen käytöstä, tee se
käyttökelvottomaksi katkaisemalla virtajohto.
Irrota ovet ja hyllyt, jotta lapset eivät voi jäädä
loukkuun sen sisään.
Noudata käytöstäpoistossa paikallisia
jätehuoltomääräyksiä. Toimita laite
kierrätyskeskukseen tai käytettyjä laitteita
vastaanottavaan liikkeeseen. Älä jätä laitetta ilman
valvontaa edes muutaman päivän ajaksi, sillä se voi
aiheuttaa vaaratilanteita erityisesti leikkiville
lapsille. Lisätietoja laitteen käytöstäpoistosta,
jälleenkäsittelystä ja kierrätyksestä on saatavilla
jätehuoltoviranomaisilta, kotitalousjätteiden
kierrätyskeskuksesta tai liikkeestä, josta laite on
ostettu.
Teknisiä tietoja:
Tässä laitteessa ei käytetä CFC-kaasua
(jäähdytyspiiri sisältää R134a-kaasua) eikä HFCkaasua (jäähdytyspiiri sisältää R600a-kaasua) (katso
laitteen sisäpuolelle kiinnitetty arvokilpi).
Isobutaania (R600a) sisältävät laitteet:
Isobutaani on luonnonkaasu, jolla ei ole haitallisia
ympäristövaikutuksia, mutta se on tulenarkaa.
Jäähdytysputkiston moitteeton kunto on
ehdottomasti varmistettava.
Tämä tuote sisältää Kyoton pöytäkirjassa
käsiteltyjä fluorattuja kasvihuonekaasuja. Kaasu on
ilmatiiviin järjestelmän sisällä.
Jäähdytyskaasu: R134a - lämmitysvaikutuskerroin
(GWP) 1300.
Vaatimustenmukaisuusvakuutus
Tämä laite on tarkoitettu elintarvikkeiden
•
säilyttämistä varten, ja se on valmistettu
Euroopan Yhteisön direktiivien 90/128/ETY,
02/72/EY ja CE-merkintädirektiivin
nro 1935/2004 mukaisesti.
Tämän laitteen suunnittelussa, valmistuksessa ja
•
markkinoinnissa noudatetaan seuraavien
EY-direktiivien vaatimuksia:
- pienjännitedirektiivin 2006/95/CE turvavaatimukset
(korvaa direktiivin 73/23/ETY ja sen muutokset)
- EMC-direktiivin 89/336/ETY sekä
muutosdirektiivin 93/68/ETY suojavaatimukset.
Laitteen sähköturvallisuus on varmistettu vain,
•
kun se on kytketty asianmukaisesti
maadoitettuun, määräysten mukaiseen
verkkopistorasiaan.
107
60802045FIN.fm Page 108 Thursday, November 8, 2007 3:42 PM
YLEISIÄ VAROTOIMIA JA SUOSITUKSIA
Tarkista asennuksen yhteydessä, ettei laite ole
•
virtajohdon päällä.
Varmista, että laite on asennettu riittävän etäälle
•
lämmönlähteistä.
Riittävän ilmankierron varmistamiseksi laitteen
•
kummallekin sivulle sekä yläpuolelle on jätettävä
vapaata tilaa asennusohjeiden mukaisesti.
Älä peitä tai tuki laitteen ilmanvaihtoaukkoja.
•
Virtajohdon muutostyöt tai vaihdon saa
•
suorittaa vain asiantunteva henkilöstö.
Laite on voitava irrottaa sähköverkosta joko
•
irrottamalla pistoke pistorasiasta tai
verkkokytkimen avulla.
Tarkista, että arvokilvessä mainittu jännite
•
vastaa asuntosi jännitettä.
Kytke laite vesijohtoverkkoon käyttäen uuden
•
laitteen mukana toimitettua letkua. Älä käytä
vanhan laitteen letkua.
Sijoita laite tukevalle ja tasaiselle lattialle,
•
tarkoituksenmukaiseen ja riittävän tilavaan
paikkaan.
Laitteen siirtämisessä ja asennuksessa tarvitaan
•
vähintään kaksi henkilöä.
Varo, ettet vahingoita lattioita jääkaapin
•
siirtämisen aikana (esim. parketti).
Älä käytä yksi- tai kaksiosaisia jakorasioita tai
•
jatkojohtoja.
Laite on asennettava kuivaan ja hyvin
•
ilmastoituun tilaan. Laite on suunniteltu
toimimaan parhaiten ympäristössä, jonka
lämpötila on alla mainittujen arvojen välillä,
arvokilvessä osoitetun ilmastoluokan
mukaisesti. Laite ei mahdollisesti toimi
moitteettomasti, jos se on ollut kauan mainittuja
lämpötila-arvoja lämpimämmässä tai
kylmemmässä tilassa.
Ilmastoluokka Ymp. lämpöt.
(°C)
SN 10 - 32 50 - 90
N 16 - 32 61 - 90
ST 16 - 38 61 - 100
T 16 - 43 61 - 110
Ymp. lämpöt.
(°F)
Älä säilytä tai käytä kaasua, bensiiniä tai muita
•
tulenarkoja kaasuja tai nesteitä tämän tai
minkään muunkaan kodinkoneen läheisyydessä.
Kaasut voivat aiheuttaa tulipalon tai
räjähdyksen.
Älä yritä nopeuttaa sulamista mekaanisten
•
apuvälineiden, sähkölaitteiden tai kemikaalien
avulla. Käytä ainoastaan valmistajan
suosittelemia välineitä.
Älä vahingoita jääkaapin jäähdytysputkistoa.
•
Älä käytä tai vie sähkölaitteita laitteen sisälle,
•
elleivät ne ole valmistajan nimenomaisesti
valtuuttamia.
Laitetta ei ole tarkoitettu sellaisten henkilöiden
•
käyttöön (lapset mukaan lukien), joiden
fyysinen, aistien tai mielen terveys on
heikentynyt tai joilla ei ole asianmukaista
kokemusta tai tietoa laitteen käytöstä, ellei
heidän turvallisuudestaan vastaava henkilö ole
valmentanut heitä laitteen käyttöön tai valvo
sitä. Varo, etteivät lapset pääse leikkimään
laitteella.
Älä laita suuhun kylmävaraajien sisältämää
•
(myrkytöntä) nestettä.
Käytä jääkaappiosastoa vain tuoreiden
•
elintarvikkeiden säilyttämiseen ja
pakastinosastoa vain pakasteiden
säilyttämiseen, tuoreiden elintarvikkeiden
pakastamiseen ja jääkuutioiden valmistamiseen.
Älä laita pakastimeen nesteitä lasiastioissa, sillä
•
ne voivat särkyä.
Älä nauti jääkuutioita tai mehujäitä suoraan
•
pakastimesta, sillä ne voivat aiheuttaa
kylmävaurioita.
Irrota pistoke pistorasiasta tai kytke laite irti
•
sähköverkosta ennen minkään huolto- tai
puhdistustoimenpiteen aloittamista.
Laitteet, joissa on jääpalakone ja
•
vedenannostelija, on liitettävä puhtaaseen
vesijohtoverkkoon (vesijohtoverkon paine välillä
0,17 - 0,81 MPa (1,7 - 8,1 bar)). Jääpalakoneet ja/
tai vedenannostelijat, joita ei liitetä suoraan
vesijohtoverkkoon, saa täyttää vain puhtaalla
juomavedellä.
• Valmistaja ei vastaa millään tavalla
vahingoista, jotka ovat aiheutuneet siitä,
ettei edellä mainittuja ohjeita ja
varoituksia ole noudatettu.
108
60802045FIN.fm Page 109 Thursday, November 8, 2007 3:42 PM
JÄÄKAAPPIOSASTON KÄYTTÖ
Tämän jääkaapin pakastinosasto on tyypiltään .
TAI jääkaapin pakastinosasto on tyyppiä .
Laite toimii parhaalla mahdollisella tavalla ympäristön
lämpötilassa +10 °C - +38 °C.
Laitteen käyttöönotto
Kun jääkaapin pistoke on kiinnitetty pistorasiaan eikä termostaatti
ole merkin z kohdalla, sisävalo syttyy aina kun ovi avataan.
(1)
Säädettyäsi lämpötilan – seuraavan kappaleen ohjeiden mukaan –
laite on käyttövalmis.
Lämpötilan säätö
- Osaston lämpötilaa säädetään kääntämällä termostaatin
valitsinta:
• kohti pienempiä arvoja
sisälämpötila on
• kohtaan
KESKITASOA
• kohti suurempia arvoja
on
Termostaatti asennossa z: laitteen toiminta ja valo on
sammutettu.
Huom
Ympäröivän ilman lämpötila, oven avaamistiheys ja laitteen sijainti
saattavat vaikuttaa jääkaapin sisälämpötilaan. Ota huomioon nämä
tekijät termostaattia säätäessäsi.
Tärkeää
•Termostaatin
huoneen lämpötilasta sekä oven avaamistiheydestä.
3-4/MED
KYLMEMPI
.
(1)
1-2/MIN
VÄHEMMÄN KYLMÄ
, kun halutaan, että lämpötila on
,
5-7/MAX
.
säätö riippuu laitteen asennuspaikasta,
Elintarvikkeiden säilytys jääkaapissa:
Sijoita elintarvikkeet viereisen kuvan ohjeiden mukaisesti:
!
Valmiit ruoat
1.
Maitotuotteet, säilykkeet, juusto, voi
2.
Kala, liha
3.
Leikkeleet
4.
Hedelmät, vihannekset, salaatit
5.
Pienet säilykkeet, kananmunat
6.
Putkilot, pienet säilykkeet
7.
Pikkupullot
8.
Isommat pullot
9.
.
Huom
• Kääri tai peitä elintarvikkeet, jotta ne eivät pääse kuivumaan.
• Anna kuumien ruokien jäähtyä ennen kuin laitat ne jääkaappiin.
• Varmista, että ilma pääsee kiertämään säilytettävien
elintarvikkeiden välissä.
Jääkaappiosaston sulatus on täysin automaattinen.
, jos halutaan, että
,
, kun halutaan, että lämpötila
!
109
60802045FIN.fm Page 110 Thursday, November 8, 2007 3:42 PM
PAKASTINOSASTON KÄYTTÖ
Vain laitteet, joiden pakastinosasto on tyyppiä tai
:
"
Jos pakastinosasto on tyyppiä , siinä voidaan
säilyttää jo pakastettuja elintarvikkeita.
Jos pakastinosasto on tyyppiä , siinä voidaan
säilyttää elintarvikkeita useiden kuukausien ajan ja
lisäksi siinä voidaan pakastaa ruokia. Laitteen
arvokilvessä (katso kappale “Laitteen kuvaus”,
kohta 6) on mainittu tuoreiden elintarvikkeiden
määrä (kg), joka on mahdollista pakastaa 24
tunnissa.
Elintarvikkeiden pakastaminen
• Säädä termostaatti
• Laita pakastettavat elintarvikkeet tyyppiä olevan
pakastinosaston keskiosaan.
• Pakastetut elintarvikkeet eivät saa koskettaa pakastettavia
ruokia (jätä niiden väliin noin 20 mm).
• Kun 24 tuntia on kulunut, säädä termostaatti
normaaliasentoon.
Tärkeää:
Kääri tai sulje tuoreet elintarvikkeet:
• alumiinifolioon, muovikelmuun, tiiviiseen
muovipakkaukseen, kannelliseen polyeteeniastiaan,
pakastusrasiaan.
Tarkista seuraavat asiat pakasteita ostaessasi:
• Pakkauksen tulee olla moitteettomassa kunnossa. Vialliset
pakkaukset saattavat aiheuttaa elintarvikkeen
pilaantumisen. Jos pakkaus on pullistunut ja siinä on
kosteusjälkiä, tuotetta ei ole säilytetty optimiolosuhteissa,
ja se on saattanut sulaa säilytyksen aikana.
• Käytä kuljetukseen kylmälaukkua.
• Osta pakasteet viimeiseksi.
• Aseta pakasteet pakastinosastoon heti kotiin tultuasi.
• Älä pakasta uudelleen osaksi sulanutta pakastetta, vaan
käytä tuote 24 tunnin kuluessa.
• Vältä tai rajoita mahdollisimman paljon lämpötilan
muutoksia.
Noudata pakkauksen säilytysaikapäivämäärää.
• Noudata aina pakkauksessa olevia säilytysohjeita.
Jääkuutioiden valmistus
• Kaada jääkuutioastiaan vettä
pakastinosaston pohjalle.
• Jos jääkuutioastiat tarttuvat kiinni pakastimen pohjaan,
irrota ne lusikan varrella.
Älä yritä irrottaa astioita terävien tai naarmuttavien
esineiden avulla.
asentoon
(1)
.
3-4
(1)
3/4-täyteen ja aseta se
(9)
takaisin
"
110
60802045FIN.fm Page 111 Thursday, November 8, 2007 3:42 PM
LAITTEEN SULATUS JA PUHDISTUS
Irrota pistoke pistorasiasta ennen kuin aloitat
minkäänlaisia laitteen huolto- tai
puhdistustoimenpiteitä. Pakastinosasto on
suositeltavaa sulattaa kun seinämiin muodostuneen
jääkerroksen paksuus on 3 mm.
• Tyhjennä pakasteet tyypin tai
pakastinosastosta ja käännä termostaatti asentoon z.
• Kääri pakasteet tiiviisti sanomalehteen (tai huovan sisälle)
ja vie ne viileään paikkaan.
• Puhdista pakastinosasto haaleaan veteen ja/tai mietoon
pesuaineeseen kastetulla sienellä.
• Huuhtele ja kuivaa huolellisesti.
• Jääkaappiosaston sulatus on automaattinen.
#
Puhdista sulatusveden tyhjennysaukko säännöllisesti, jotta
vesi pääsee valumaan jatkuvasti ja esteettä.
Kun puhdistus on suoritettu, kytke laite takaisin
sähköverkkoon.
Älä käytä hankaavia aineita.
Jos laitetta ei käytetä pitkään aikaan.
• Tyhjennä molemmat osastot.
• Irrota laite sähköverkosta.
• Sulata ja pese jääkaappi.
• Jätä ovi auki hajun muodostumisen välttämiseksi.
#
111
60802045FIN.fm Page 112 Thursday, November 8, 2007 3:42 PM
VIANETSINTÄ
Kun kuulet tällaisia ääniä
1. Osastojen sisälämpötila ei ole tarpeeksi alhainen.
•Estävätkö elintarvikkeet ovien kunnollisen
sulkeutumisen?
•Onko termostaatti oikeassa asennossa?
•Ovatko ilmankiertoaukot tukossa?
2. Jääkaappiosaston lämpötila on liian alhainen.
•Onko termostaatti oikeassa asennossa?
3. Laitteen käyntiääni on epänormaali.
•Onko laitteen asennus suoritettu oikein?
•Koskettavatko takaosan putket toisiaan tai tärisevätkö
ne?
•Jäähdytysnesteen kiertämisestä aiheutuva ääni on
normaali ilmiö.
4. Laite ei toimi?
•Onko kyseessä sähkökatkos?
•Onko pistoke kunnolla kiinni pistorasiassa?
•Onko virta kytketty päälle virtakytkimestä?
•Tarkista kodin sähkötaulun sulakkeet?
•Onko sähköjohto viallinen?
5. Jääkaappiosaston pohjalla on vettä.
•Onko termostaatti oikeassa asennossa?
•Onko sulatusveden tyhjennysaukko tukossa?
6. Sisävalo ei toimi.
sitten seuraavasti:
•Irrota laite sähköverkosta.
•Vaihda tilalle uusi samanlainen tai maksimitehoinen
lamppu. Maksimiteho (W) on merkitty lampun kantaan.
•Lampun irrottaminen: käännä lamppua vastapäivään
kuvan mukaisesti.
Tarkista ensin kohta 4 ja toimi
...se tarkoittaa, että laite on toiminnassa.
112
60802045FIN.fm Page 113 Thursday, November 8, 2007 3:42 PM
HUOLTOPALVELU
Ennen kuin otat yhteyttä huoltoon:
Kokeile, voitko itse poistaa häiriön (katso
1.
“Vianetsintä”).
Käynnistä laite uudelleen ja tarkista onko häiriö
2.
poistunut. Jos häiriö esiintyy edelleen, sammuta
laite ja toista toimenpide noin tunnin kuluttua.
Jos häiriö ei tästä huolimatta häviä, ota yhteys
3.
valtuutettuun huoltoliikkeeseen.
Ilmoita seuraavat asiat:
•
•
•
•
•
Huom.
Laitteen oven kätisyyden vaihtamista
Huoltopalvelun toimesta ei katsota
takuutoimenpiteeksi.
ASENNUS
&
Älä asenna laitetta lämmönlähteiden läheisyyteen.
Sijoittaminen kuumaan tilaan, suoraan
auringonpaisteeseen tai lämmönlähteen (lämpöpatterin,
lieden) läheisyyteen nostaa energian kulutusta, ja tätä tulee
sen vuoksi välttää.
Mikäli tämä ei ole mahdollista, noudata seuraavia
vähimmäisetäisyyksiä:
30 cm hiili- tai öljyliedestä
3 cm sähköliedestä.
• Sijoita laite kuivaan, hyvin ilmastoituun tilaan.
• Puhdista laite sisältä (katso kappale “Laitteen sulatus ja
puhdistus”).
• Aseta varusteet laitteen sisään.
• Tarkista oven tiiviste, erityisesti asennuksen jälkeen tai
oven kätisyyden vaihtamisen jälkeen.
Sähköliitäntä
• Tarkista, että arvokilvessä mainittu jännite vastaa asuntosi
verkkovirtajännitettä.
• Laite on lakisääteisesti kytkettävä maadoitettuun
pistorasiaan. Valmistaja ei vastaa mahdollisista henkilö- tai
esinevahingoista, jotka ovat aiheutuneet kyseisen
määräyksen noudattamisen laiminlyönnistä.
• Jos pistokkeen ja pistorasian tyyppi ei ole sama, pistoke on
vaihdettava pätevän asiantuntijan toimesta.
• Älä käytä soviteosia, jakorasioita tai jatkojohtoja.
häiriön laatu,
laitteen malli,
Service-numero (laitteen sisäpuolelle kiinnitetyssä
arvokilvessä SERVICE-sanan jälkeen oleva luku),
täydellinen osoitteesi,
puhelin- ja suuntanumerosi.
&
113
Loading...
