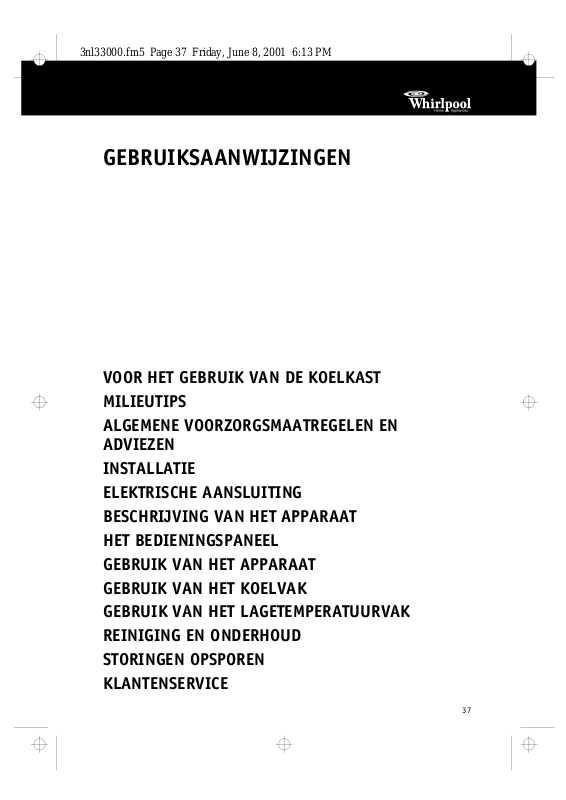

GEBRUIKSAANWIJZINGEN

VOOR HET GEBRUIK VAN DE KOELKAST
MILIEUTIPS
ALGEMENE VOORZORGSMAATREGELEN EN

ADVIEZEN
INSTALLATIE
ELEKTRISCHE AANSLUITING
BESCHRIJVING VAN HET APPARAAT
HET BEDIENINGSPANEEL
GEBRUIK VAN HET APPARAAT
GEBRUIK VAN HET KOELVAK
GEBRUIK VAN HET LAGETEMPERATUURVAK
REINIGING EN ONDERHOUD
STORINGEN OPSPOREN
KLANTENSERVICE

37

3nl33000.fm5 Page 38 Friday, June 8, 2001 6:13 PM

VOOR HET GEBRUIK VAN DE KOELKAST

Het door u aangeschafte apparaat is een automatische
koelkast of een koelkast met een lagetemperatuurvak die
uitsluitend voor huishoudelijk gebruik is bestemd.

Het apparaat is afgesteld om te werken bij begrensde
omgevingstemperaturen op basis van de klimaatklasse
die op het serienummerplaatje is aangegeven:

SN 10° - 32° C
N16° - 32°C
ST 18° - 38° C
T18° - 43°C

koelvak

Het
voor het bewaren van vers voedsel en dranken.

lagetemperatuurvak

Het
voor een optimale conservering van diepvriesproducten
en ingevroren levensmiddelen en voor het maken van
ijsblokjes.

automatische ontdooiing

met

, indien aanwezig, is geschikt

Het vak moet handmatig worden ontdooid

is geschikt

MILIEUTIPS

1. Verpakking

• Het verpakkingsmateriaal is 100% recyclebaar en
draagt het recyclingssymbool .
Voor de verwerking dienen de plaatselijke
voorschriften te worden nageleefd.

• Het verpakkingsmateriaal (plastic zakken, stukken
polystyreen enz.) moet buiten het bereik van
kinderen gehouden worden, aangezien het een bron
van gevaar kan vormen.

2. Apparaat

• De koelkast is vervaardigd van materiaal dat kan
worden gerecycled. Volg de plaatselijke voorschriften
voor afvalverwerking op wanneer u het apparaat
afdankt. Maak het apparaat onbruikbaar door de
elektrische voedingskabel door te snijden.

Controleer na het uitpakken van de koelkast of hij

1.

niet beschadigd is en of de deuren goed sluiten. Uw
leverancier dient in geval van schade binnen 24 uur
op de hoogte te worden gesteld.

Laat het apparaat minstens 2 uur in een verticale

2.

positie staan alvorens het op het elektriciteitsnet
aan te sluiten om het koelcircuit perfect te kunnen
laten functioneren.

Zorg ervoor dat de installatie en de elektrische

3.

aansluiting door een gekwalificeerd technicus
worden verricht overeenkomstig de aanwijzingen van
de fabrikant en de plaatselijke
veiligheidsvoorschriften.

Bewaar dit boekje voor toekomstige raadpleging.

.

• Laat het apparaat niet in het milieu achter, maar
breng het naar een speciaal verzamelcentrum voor
terugwinning van koelgassen.

Informatie:

Dit apparaat bevat geen CFK (het koelcircuit bevat
R134a) of HFC (het koelcircuit bevat R600a - isobutaan)
Raadpleeg voor meer informatie het serienummerplaatje
op het apparaat.

ALGEMENE VOORZORGSMAATREGELEN EN ADVIEZEN

•Gebruik het
verse levensmiddelen en het
(indien aanwezig), alleen voor het bewaren van
diepvriesproducten, het invriezen van verse
levensmiddelen en het maken van ijsblokjes.

• Let erop dat de ventilatieopeningen van de koelkast
niet worden afgedekt of verstopt raken.

• Zet geen vloeistoffen in glas in het
lagetemperatuurvak want deze kunnen ontploffen.

• Eet geen ijsblokjes of waterijsjes die net uit het
lagetemperatuurvak komen aangezien deze zo koud
zijn dat ze brandwonden kunnen veroorzaken.

• Om het risico van verstikking en opsluiting te
vermijden, mag het kinderen niet worden toegestaan
in de koelkast te spelen of zich hierin te verstoppen.

koelvak

uitsluitend voor het bewaren van

lagetemperatuurvak

38

• Verwijder de stekker uit het stopcontact of sluit
de stroomtoevoer af voordat u begint met
reinigings- of onderhoudswerkzaamheden.

• De voedingskabel mag uitsluitend worden
vervangen door een gekwalificeerd technicus.

Conformiteitsverklaring

• Dit apparaat is geschikt voor aanraking met
voedingsmiddelen en is in overeenstemming met het
D.L. 108 van 25.01.1992 (Europese Richtlijn 89/109/
EEG).

Informatie

Voor apparaten met isobutaan (R600a).
Isobutaan is een natuurlijk gas dat geen invloed heeft
op het milieu, maar wel ontvlambaar is.
Het is derhalve noodzakelijk te controleren of de
leidingen van het koelcircuit niet beschadigd zijn.

3nl33000.fm5 Page 39 Friday, June 8, 2001 6:13 PM

INSTALLATIE

Installeer het apparaat op een droge en goed geventileerde plaats en niet in de buurt van warmtebronnen zoals:
kachels, fornuizen, zonlicht, enz. Indien dit type installatie niet vermeden kan worden, moeten aan de zijkant van
het apparaat de volgende afstanden aangehouden worden:

tussen het apparaat en kachels die werken op kolen of olie: ten minste 30 cm;

A.

tussen het apparaat en gas- of elektrische fornuizen: ten minste 30 cm.

B.

Een andere mogelijkheid is om tussen het apparaat en het fornuis isolatieplaten te plaatsen die verkrijgbaar zijn in
speciaalzaken.

Het apparaat moet op een stabiele en vlakke ondergrond geplaatst worden. Volg daarbij de aanwijzingen in het
installatieboekje dat u in het apparaat vindt.

Wacht een aantal uren, alvorens het apparaat in werking te stellen; reinig ondertussen de binnenkant met een
vochtige spons met water en azijn en breng de eventueel bijgeleverde accessoires aan.

Let op:

het stopcontact waarop het apparaat is aangesloten dient ook na de installatie toegankelijk te zijn om zo
nodig de stekker te kunnen verwijderen. Indien dit niet mogelijk is, moet het apparaat op het elektriciteitsnet
aangesloten worden met behulp van een bipolaire schakelaar met een afstand tussen de contacten van ten minste
3 mm, die zich op een toegankelijke plaats bevindt.

ELEKTRISCHE AANSLUITING

Controleer of de spanning op het typeplaatje in de koelruimte overeenkomt met de netspanning. Indien de stekker
en het stopcontact niet overeenkomen, laat het stopcontact dan vervangen door een gekwalificeerd technicus.

De aarding van het apparaat is wettelijk verplicht. De fabrikant aanvaardt geen enkele aansprakelijkheid
voor eventueel persoonlijk letsel of schade aan voorwerpen, die te wijten is aan het niet in acht nemen van
deze voorschriften.

39

3nl33000.fm5 Page 40 Friday, June 8, 2001 6:13 PM

BESCHRIJVING VAN HET APPARAAT

A. Koelvak

Groente- en fruitlade

1.

Schappen en ruimte voor schappen

2.

Het bedieningspaneel

3.

Licht

4.

Deurvakken

5.

Flessenplank

6.

Flessenhouders

7.

Serienummerplaatje (naast de groentelade)

8.

IJsbakje

9.

Binnenkant deur lagetemperatuurvak

10.

B. Lagetemperatuurvak ( ) indien aanwezig

koele zone

koude zone

Opmerking: het aantal schappen en de vorm van de

Let op: de accessoires van de koelkast mogen niet in de

accessoires kunnen van model tot model
verschillen. Alle planken, vakken en schappen
kunnen worden verwijderd

vaatwasmachine worden gewassen

Verwijdering lampenkapje

Duw het lipje naar links.

1.

Verwijder het kapje.

2.

40

3nl33000.fm5 Page 41 Friday, June 8, 2001 6:13 PM

HET BEDIENINGSPANEEL

1

ON/OFF-toets + groen lampje

1.

Display

2.

Regeltoets

3.

Regeltoets

4.

Toets snelkoelen + geel lampje

5.

Indicator toetsenblokkering + groen lampje

6.

Toets uitschakeling geluidsalarm + rood lampje

7.

2

4

3

5

6

7

41

3nl33000.fm5 Page 42 Friday, June 8, 2001 6:13 PM

GEBRUIK VAN HET APPARAAT

Ingebruikneming van het apparaat

• Steek de stekker in het stopcontact.

• De digitale indicator (2) geeft de ingestelde temperatuur van 5° C weer.

• Het groene lampje van de status ON (1) van het apparaat gaat branden.

• Wanneer de deur langer dan 2 minuten open blijft, wordt het geluidsalarm

ingeschakeld
(zie paragraaf “

ALARMEN

”).

Regeling van de binnentemperatuur

Het apparaat is gewoonlijk in de fabriek afgesteld om te werken op de aanbevolen temperatuur van +
5° C. De ingestelde binnentemperatuur kan als volgt worden gevarieerd tussen 3° C en 7° C:

• druk meerdere malen op de toets (4) om de ingestelde temperatuur op een hogere waarde in te
stellen. Bij elke druk op de toets neemt de waarde met 1° C toe.

• Druk meerdere malen op de toets (3) om de ingestelde temperatuur op een lagere waarde in te
stellen. Bij elke druk op de toets neemt de waarde met 1° C toe.

Opmerkingen:

• De binnentemperatuur van het apparaat kan variëren afhankelijk van de klimatologische
omstandigheden, de gekozen instelling, de geconserveerde hoeveelheid levensmiddelen en de
frequentie waarmee de deur geopend wordt. De regeling dient op grond van deze factoren te
worden uitgevoerd.

• Als de stroom uitvalt, blijven de instellingen hoe dan ook in het geheugen.

Alarm deur open

Functie snelkoelen (toets 5)

• Met deze functie kan het koelvak snel gekoeld worden.

• Druk op de toets (5) om deze functie in te schakelen. Het bijbehorende gele lampje gaat branden.

• De functie blijft ongeveer 4 uur ingesteld, waarna hij automatisch uitgeschakeld wordt.

• De functie kan ook worden uitgeschakeld door opnieuw op de toets (5) te drukken.

Toetsenblokkering

• Met deze functie kunnen eventuele wijzigingen van de instellingen, doordat onopzettelijk op de
toetsen wordt gedrukt, vermeden worden.

• Als de functie eenmaal is ingeschakeld en op een toets wordt gedrukt, wordt de bijbehorende
functie niet geactiveerd/gedeactiveerd.

• Druk tegelijkertijd ongeveer 3 seconden op de toetsen (7) en (5) om de toetsenblokkering in te
schakelen;

• Als de functie ingeschakeld is, geeft de digitale indicator (2) tijdelijk “C” weer en tegelijkertijd
klinken 3 piepjes van de geluidsinrichting ter bevestiging. Het bijbehorende controlelampje (6)
gaat branden. Als op een toets wordt gedrukt, zullen de melding “C” en de piepjes u er opnieuw
aan herinneren dat de functie “toetsenblokkering” ingeschakeld is.

• Ga als volgt te werk om het toetsenbord te deblokkeren: wanneer de indicator (6) uitgaat, is de
toetsenblokkering gedeactiveerd.

Het apparaat uitschakelen

Als u voorziet dat het apparaat lange tijd niet gebruikt gaat worden, kan hij worden gestopt door op
de knop (1) te drukken. Zodoende blijft het apparaat gevoed, maar stopt de werking en de lampjes van
de toetsen gaan uit, behalve het decimaalteken van het display (2).

Als de snelkoelfunctie (5) voor het uitschakelen actief was, zal hij bij een volgende start niet worden
hersteld.

42

3nl33000.fm5 Page 43 Friday, June 8, 2001 6:13 PM

GEBRUIK VAN HET KOELVAK

In dit vak kunnen verse levensmiddelen bewaard worden.

Bewaren van levensmiddelen in het koelvak

Plaats de levensmiddelen zoals in de afbeelding hiernaast:

Gekookt voedsel

A.

Vis, vlees

B.

Groente en fruit

C.

Flessen

D.

Boter, zuivelproducten, kaas

E.

Opmerking:

• de afstand tussen de schappen en de achterste binnenwand
van de koelkast zorgt voor een vrije luchtcirculatie.

• Zet de levensmiddelen niet tegen de binnenwand van het vak.

• Bewaar vloeistoffen in gesloten houders.

• Het is normaal dat het bewaren van groente met een hoog

watergehalte (bv.: sla) condensvorming in de onderste
laden en op de middelste schappen veroorzaakt; dit
beïnvloedt het correct functioneren van het apparaat niet.
Wij raden u in elk geval aan de groenten in te pakken om
condensvorming te voorkomen.

GEBRUIK VAN HET LAGETEMPERATUURVAK

Dit vak dient voor het bewaren van diepvriesproducten, het
invriezen van verse levensmiddelen en het maken van
ijsblokjes.

Bij de aankoop van diepvriesproducten moet u op de
volgende punten letten:

• de verpakking of het pak moet onbeschadigd zijn, omdat
het product anders kan bederven. Als een pakje bol staat of
als er vochtplekken op zitten, is het niet onder optimale
omstandigheden bewaard en kan het al gedeeltelijk zijn
ontdooid.

• De diepvriesproducten dienen als laatste te worden gekocht
en in isolerende tassen te worden vervoerd.

• Zet de diepvriesproducten bij thuiskomst meteen in het
lagetemperatuurvak.

• De gedeeltelijk ontdooide diepvriesproducten mogen niet
opnieuw worden ingevroren, maar moeten binnen 24 uur
worden geconsumeerd.

• Variaties in temperatuur moeten vermeden worden of tot
een minimum worden beperkt.

• De uiterste houdbaarheidsdatum op de verpakking moet
worden gerespecteerd.

• De instructies op de verpakking voor het conserveren van
diepvriesproducten dienen altijd te worden opgevolgd.

Invriezen van verse levensmiddelen

• Controleer voor de maximale hoeveelheid levensmiddelen
die in 24 uur ingevroren kan worden de aanwijzing op het
typeplaatje.

• Plaats de in te vriezen levensmiddelen aan de zijkant van
het lagetemperatuurvak, zodat een vrije ruimte rond de
pakjes wordt gelaten om de lucht goed te laten circuleren
en om te voorkomen dat ze in aanraking komen met de al
ingevroren producten.

• In de tabel hiernaast kunt u zien hoeveel maanden verse,
ingevroren levensmiddelen bewaard kunnen worden.

43

3nl33000.fm5 Page 44 Friday, June 8, 2001 6:13 PM

IJsblokjes maken

• Vul het ijsbakje voor drievierde met water en zet het op de
bodem van het lagetemperatuurvak.

Gebruik, indien het ijsbakje aan de bodem van het
lagetemperatuurvak is vastgevroren

voorwerpen om het los te maken.

Ontdooien en reinigen van het lagetemperatuurvak

Voor een optimale werking raden wij u aan het
lagetemperatuurvak te ontdooien als de ijsvorming op de
wanden ongeveer 3 mm dik is geworden en in elk geval
minstens 2 maal per jaar.

Het is raadzaam het vak te ontdooien wanneer u weinig
voorraad heeft.

1.

Open de deur en haal alle levensmiddelen uit het vak, wikkel
ze dicht tegen elkaar in krantenpapier en bewaar ze op een
koele plaats of in een koeltas.

2.

Koppel het apparaat los van het elektriciteitsnet.

3.

Laat de deur open, zodat het ijs op de wanden van het vak
kan smelten.

4.

Verwijder het dooiwater met een spons.

5.

Reinig de koelkast met een vochtige spons met lauw water
en een neutraal schoonmaakmiddel.

Gebruik geen schuurmiddelen

6.

Spoel en droog zorgvuldig.

Opmerking: Gebruik, om onherstelbare schade aan het vak te

voorkomen, geen puntige of scherpe metalen
voorwerpen om het ijs te verwijderen en verwarm
het lagetemperatuurvak niet kunstmatig.

, geen puntige of scherpe

.

Reinigen van het koelvak

Reinig het koelvak geregeld.
Het koelvak wordt geheel automatisch ontdooid.

De aanwezigheid van waterdruppels op de achterwand aan de
binnenkant van het koelvak duidt erop dat het apparaat bezig
is automatisch te ontdooien. Het dooiwater wordt via een
afvoeropening in een opvangbak geleid, waar het verdampt.

Reinig de binnenkant van het afvoergat van het dooiwater
regelmatig met behulp van het bijgeleverde gereedschap, om
een constante en correcte afvoer van het dooiwater zeker te
stellen.

Haal de stekker van het apparaat uit het stopcontact, voordat u
reinigingswerkzaamheden gaat beginnen.

• Gebruik een vochtige spons met lauw water en/of een
neutraal reinigingsmiddel.

• Spoel en droog met een zachte doek.

Gebruik geen schuurmiddelen

.

44

3nl33000.fm5 Page 45 Friday, June 8, 2001 6:13 PM

REINIGING EN ONDERHOUD

Sluit de stroomtoevoer altijd van het apparaat af voordat u
begint met reinigingswerkzaamheden.

• Reinig regelmatig de binnenkant met een oplossing van
lauw water en azijn. Spoel het apparaat na en droog het.

• Gebruik geen schuur- of reinigingsmiddelen.

• Maak de deurafdichting geregeld schoon met water en droog

hem zorgvuldig. Voorkom dat de afdichting bevuild raakt
met olie of vet.

• Reinig regelmatig de ventilatieroosters met een stofzuiger
of een borstel.

Als u de koelkast voor langere tijd niet gebruikt

• Maak het koelvak en het lagetemperatuurvak leeg.

• Koppel het apparaat los van het elektriciteitsnet.

• Ontdooi het lagetemperatuurvak. Reinig en droog beide

vakken.

• Laat de deuren open om te voorkomen dat er onaangename
geuren ontstaan.

STORINGEN OPSPOREN

ALARMEN BESCHRIJVING

ALARM SENSOR

ALARM DEUR OPEN

ALARM COMMUNICATIE

Signaleert een storing van de temperatuursensor.
Het geluidsalarm wordt ingeschakeld, het rode lampje (7) knippert en de

digitale indicator (2) geeft “U” weer. In dit geval dient u zich tot de
Klantenservice te wenden.

Het apparaat is nog wel in staat om de juiste conservering van het
voedsel te garanderen.

Wanneer de deur langer dan 2 minuten open blijft, klinkt het geluidsalarm
met onderbroken tonen en knipperen het controlelampje (7) en de
binnenverlichting.

Druk eenmaal op de knop (7) om het geluidsalarm uit te schakelen (het
controlelampje blijft knipperen en gaat pas uit nadat de deur gesloten is).
Wanneer de deur niet gesloten wordt, klinkt het geluidsalarm opnieuw na
twee minuten.

Signaleert dat het bedieningspaneel (A) niet in staat is de instellingen van
het apparaat over te brengen.

Als het apparaat op ON
staat:

Als het apparaat op stand­by staat:

Indien de bovenstaande storingen zich voordoen, dient u de aanwijzingen
in het volgende hoofdstuk te volgen.

het geluidsalarm wordt ingeschakeld en op
het display (2) knippert de aanwijzing “F”
afgewisseld met “5”.

Schakel het geluidsalarm uit door op de
knop (7) te drukken.

Het apparaat is nog wel in staat om de
juiste conservering van het voedsel te
garanderen.

op het display (2) knippert de aanwijzing
“F” afgewisseld met het decimaalteken.

45

3nl33000.fm5 Page 46 Friday, June 8, 2001 6:13 PM

VOORDAT U DEKLANTENSERVICE

Storing Handelingen

Het rode controlelampje knippert. Raadpleeg de paragraaf “ALARMEN”.
Het geluidsalarm klinkt. Raadpleeg de paragraaf “ALARMEN”.
De digitale indicator (2) is uit, de

compressor werkt niet (warm
apparaat).

De digitale indicator (2) is uit, de
compressor werkt normaal.

Door op een toets te drukken wordt de
bijbehorende functie niet geactiveerd.

Het apparaat maakt te veel lawaai. Controleer of het apparaat horizontaal staat.

De compressor werkt ononderbroken. Controleer of de snelkoelfunctie is ingeschakeld.

Te veel ijsvorming in het
lagetemperatuurvak.

Er vormt zich condens aan de
buitenkant van het apparaat.

De ijslaag op de binnenwanden van
het lagetemperatuurvak is niet overal
even dik.

Het apparaat staat op ON en de
digitale indicator geeft afwisselend
“F” en “5” weer.

Het apparaat staat in stand-by en de
digitale indicator (2) geeft
afwisselend “F” en het decimaalteken
weer.

Controleer of zich een black-out heeft voorgedaan.

Controleer of de stekker goed in het stopcontact is gestoken.
Controleer, nadat u het apparaat van het elektriciteitsnet heeft afgesloten,

of de elektrische kabel intact is.
Controleer of de automatische schakelaar van het elektrische systeem van

uw huis niet afgesloten is of dat de zekeringen naar de meter niet
onderbroken zijn.

Neem contact op met de KLANTENSERVICE.

Controleer of de functie van de toetsenblokkering niet ingeschakeld is (het
groene lampje van de toetsenblokkering (6) moet uit zijn).

Controleer of het apparaat op de juiste wijze geïnstalleerd is
(zie par. “INSTALLATIE”).

Eventuele veranderingen van geluid als gevolg van de normale werking van
het apparaat zijn normaal.

Controleer of er kort geleden verse levensmiddelen in het apparaat gezet zijn.
Controleer of de deur goed gesloten is of dat deze niet lange tijd

opengestaan heeft.
Controleer of het apparaat niet in de buurt van warmtebronnen

geïnstalleerd is (zie paragraaf “INSTALLATIE”) of dat de
omgevingstemperatuur niet te hoog is.

Controleer of de deur van het lagetemperatuurvak goed gesloten is of dat
deze niet lange tijd opengestaan heeft.

Controleer of de afdichting van de deur van het lagetemperatuurvak niet
vervormd is.

Condensvorming is normaal onder bepaalde klimatologische
omstandigheden (luchtvochtigheid hoger dan 85%) of als het apparaat
geïnstalleerd is in vochtige en slecht geventileerde ruimtes. Dit heeft
echter geen negatieve invloed op de prestaties van het apparaat.

Dit is normaal.

Het communicatie-alarm is aanwezig (zie par. “ALARMEN”).

Het apparaat werkt met de standaardinstelling (+5 °C); ga te werk zoals in
het volgende punt is beschreven.

Het communicatie-alarm is aanwezig (zie par. “ALARMEN”). Als de deur is
omgekeerd, dient u te controleren of de schroeven van de scharnieren op
het meubel en de deur goed vastgedraaid zijn.

Open en sluit de deur herhaaldelijk.
Sluit de voedingsstroom aan en sluit hem vervolgens weer af door de

stekker uit het stopcontact te halen of door op de bipolaire schakelaar van
het stopcontact te drukken.

46

3nl33000.fm5 Page 47 Friday, June 8, 2001 6:13 PM

De digitale indicator (2) geeft
vreemde codes weer (niet numeriek).

Er staat water op de bodem van het
koelvak.

De binnenverlichting functioneert
niet.

Zie de paragraaf van de “ALARMEN”.

Controleer of de afvoer van het dooiwater niet verstopt is.

Controleer of het apparaat gevoed wordt.
Controleer het lampje uitsluitend nadat u het apparaat van het

elektriciteitsnet heeft afgesloten en vervang het eventueel door een nieuw
exemplaar van het type E14 max. 15 WATT
(zie de afbeelding in hoofdstuk “BESCHRIJVING VAN HET APPARAAT”).

KLANTENSERVICE

Voordat u contact opneemt met de
Klantenservice

Ga na of u de storing niet zelf kunt verhelpen (zie

1.

hoofdstuk “Storingen opsporen”).
Zet het apparaat opnieuw aan om te zien of het

2.

ongemak is verholpen. Is dit niet het geval, schakel
het apparaat dan opnieuw uit en herhaal de
handeling na een uur.

Als dit ook niet helpt, wend u dan tot onze

3.

Klantenservice.
Vermeld de volgende gegevens:

•

de aard van de storing,

•

het model,

•

het servicenummer (nummer achter het woord
SERVICE op het typeplaatje binnenin het
apparaat);

•

uw volledige adres, uw telefoonnummer en
netnummer.

Opmerking:

het omkeren van de deuren van het
apparaat door onze Klantenservice wordt
niet beschouwd als een ingreep die
onder de garantie valt.

47
