ISTRUZIONI PER L’USO
DESCRIZIONE DELL’APPARECCHIO
COMANDI
PRIMA DI USARE IL PRODOTTO
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
PRECAUZIONI E SUGGERIMENTI GENERALI
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO
COME FAR FUNZIONARE IL COMPARTO
CONGELATORE
COME SBRINARE E PULIRE L’APPARECCHIO
GUIDA RICERCA GUASTI
SERVIZIO ASSISTENZA TECNICA
INSTALLAZIONE
60
Page 2
60802015I.fm Page 61 Tuesday, December 27, 2005 12:11 PM
DESCRIZIONE DELL’APPARECCHIO
A) Comparto frigorifero
(per conservare alimenti freschi)
1.
Ripiani (in parte regolabili in altezza)
2.
Cassetti frutta e verdura
3.
Balconcini
4.
Scolo acqua di sbrinamento
5.
Targhetta matricola
COMANDI
A.
Manopola termostato
B.
Pulsante luce
D.
Tacca di riferimento posizione termostato
E.
Lampadina (max 15 W)
B) Comparto congelatore (se in dotazione)
(contrassegnato dal simbolo per la
conservazione di alimenti freschi, la
conservazione di surgelati e la produzione di
cubetti di ghiaccio)
6.
Griglia (non evidenziata nella figura, se diponibile)
7.
Sezione di congelamento
8.
Bacinelle ghiaccio
C) Comandi
61
Page 3
60802015I.fm Page 62 Tuesday, December 27, 2005 12:11 PM
PRIMA DI USARE IL PRODOTTO
•
Il prodotto che avete acquistato é un’apparecchio
ed é ad uso esclusivamente domestico
Per utilizzare al meglio il vostro apparecchio,
vi invitiamo a leggere attentamente le
istruzioni per l’uso in cui troverete la
descrizione del vostro apparecchio e consigli
per la conservazione dei cibi.
Conservare questo libretto per successive
consultazioni.
1.
Dopo aver disimballato l’apparecchio, assicurarsi
che non sia danneggiato e che la porta chiuda
perfettamente. Eventuali danni devono essere
comunicati al rivenditore entro 24 ore dalla
consegna del prodotto.
2.
Consigliamo di attendere almeno due ore prima
di metter in funzione l’apparecchio, per dar modo
al circuito refrigerante di essere perfettamente
efficiente.
3.
Accertarsi che l’installazione ed il collegamento
elettrico siano effettuati da un tecnico qualificato
secondo le istruzioni del fabbricante e in
conformità alle norme locali sulla sicurezza
4.
Pulire l’interno del prodotto prima di utilizzarlo.
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
1.Imballo
Il materiale di imballo è riciclabile al 100% ed è
contrassegnato dal simbolo del riciclaggio. Per lo
smaltimento seguire le normative locali. Il
materiale di imballaggio (sacchetti di plastica, parti
in polistirolo, ecc…) deve essere tenuto fuori dalla
portata dei bambini in quanto potenziale fonte di
pericolo.
2.Rottamazione
Il prodotto è stato realizzato con materiale riciclabile.
Questo apparecchio è contrassegnato in conformità
alla Direttiva Europea 2002/96/EC, Waste Electrical
and Electronic Equipment (WEEE).
Assicurandosi che questo prodotto sia smaltito in
modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la
salute.
Il simbolo sul prodotto, o sulla
documentazione di accompagnamento, indica che
questo prodotto non deve essere trattato come
rifiuto domestico ma deve essere consegnato
presso l'idoneo punto di raccolta per il riciclaggio di
apparecchiature elettriche ed elettroniche.
Al momento della rottamazione, rendere
l’apparecchio inservibile tagliando il cavo di
alimentazione rimuovendo le porte e i ripiani in
modo che i bambini non possano accedere
facilmente all’interno del prodotto.
Rottamarlo seguendo le norme locali per lo
smaltimento dei rifiuti e consegnarlo negli appositi
centri di smaltimento, non lasciandolo incustodito
neanche per pochi giorni essendo una fonte di
pericolo per un bambino. Per ulteriori
informazioni sul trattamento, recupero e
riciclaggio di questo prodotto, contattare l'idoneo
ufficio locale, il servizio di raccolta dei rifiuti
domestici o il negozio presso il quale il prodotto è
stato acquistato.
Informazione:
Questo apparecchio é privo di CFC (il circuito
refrigerante contiene R134a) o di HFC (il circuito
refrigerante contiene R600a) (vedi targhetta
matricola posta all’interno del prodotto).
Per gli apparecchi con Isobutano (R600a):
l’isobutano é un gas naturale senza effetti
sull’ambiente ma infiammabile. È quindi
indispensabile accertarsi che i tubi del circuito
refrigerante non siano danneggiati.
Dichiarazione di conformità
•
Questo apparecchio è destinato alla
conservazione di prodotti alimentari ed è
fabbricato in conformità alla Direttiva Europea
90/128/CEE, 02/72/CE ed al regolamento (CE)
No. 1935/2004
•
Questo apparecchio è stato concepito,costruito
e commercializzato in conformità a:
- gli obiettivi di sicurezza della Direttiva Bassa
Tensione 73/23/CEE;
- i requisiti di protezione della Direttiva “EMC”
89/336/CEE,
modificate dalla Direttiva 93/68/CEE.
•
La sicurezza elettrica del prodotto é assicurata
soltanto quando é correttamente collegato ad
un efficiente impianto di messa a terra a norma
di legge.
62
Page 4
60802015I.fm Page 63 Tuesday, December 27, 2005 12:11 PM
PRECAUZIONI E SUGGERIMENTI GENERALI
•
Usare il comparto frigorifero solo per la
conservazione di alimenti freschi ed il comparto
congelatore solo per la conservazi one di alimenti
surgelati, il congelamento di alimenti freschi e la
produzione di cubetti di ghiaccio.
•
Durante l’installazione, accertarsi che il prodotto
non danneggi il cavo di alimentazione.
•
Non conservare liquidi in contenitori di vetro nel
comparto congelatore in quanto potrebbero
esplodere.
•
Non mangiare cubetti di ghiaccio o ghiaccioli
subito dopo averli tolti dal congelatore poiché
potrebbero causare bruciature da freddo.
•
Prima di qualsiasi operazione di manutenzione o
pulizia, disinserire la spina dalla presa di corrente
o scollegare l’alimentazione elettrica.
•
Accertarsi che il prodotto non sia vicino a una
fonte di calore.
•
Non conservare o usare benzina, gas o liquidi
infiammabili nelle vicinanze del prodotto o di
altri elettrodomestici. I vapori che si sprigionano
possono infatti causare incendi o esplosioni.
•
Per garantire un’adeguata ventilazione, lasciare
uno spazio su entrambi i lati e sopra
l’apparecchio o seguire le istruzioni
d’installazione.
•
Mantenere libere da ostruzioni le aperture di
ventilazione dell’apparecchio.
•
Tutti gli apparecchi provvisti di produttori di
ghiaccio e distributori d’acqua devono essere
collegati ad una rete idrica che eroghi
esclusivamente acqua potabile (con una
pressione della rete idrica compresa tra i 1,7 e
8,1 bar (25 e 117 PSI)). I produttori di ghiaccio e/
o acqua non direttamente collegati
all’alimentazione idrica devono essere riempiti
unicamente con acqua potabile.
•
Installare e livellare il prodotto su un pavimento
in grado di sostenere il peso e in un ambiente
adatto alle sue dimensioni e al suo utilizzo.
•
Per il collegamento alla rete idrica, utilizzare il
tubo in dotazione al nuovo apparecchio e non
riutilizzare quello del prodotto precedente.
•
La movimentazione e l’installazione del prodotto
deve essere effettuata da due o più persone.
•
Collocare il prodotto in un ambiente asciutto e
ben ventilato. L’apparecchio é predisposto per il
funzionamento in ambienti in cui la temperatura
sia compresa nei seguenti intervalli, a loro volta
funzione della classe climatica riportata sulla
targhetta dati: il prodotto potrebbe non
funzionare correttamente se lasciato per un
lungo periodo a una temperatura superiore o
inferiore all’intervallo previsto.
Classe Climatica T. Amb. (°C) T. Amb. (°F)
SN Da 10 a 32 Da 50 a 90
N Da 16 a 32 Da 61 a 90
ST Da 18 a 38 Da 64 a 100
T Da 18 a 43 Da 64 a 110
•
Fare attenzione durante gli spostamenti in modo
da non danneggiare i pavimenti
(es. parquet).
•
Non usare dispositivi meccanici, elettrici o
chimici per accelerare il processo di
sbrinamento diversi da quelli raccomandati dal
costruttore.
•
Non danneggiare i tubi del circuito refrigerante
del frigorifero.
•
Non usare o introdurre apparecchiaure
elettriche all’interno degli scomparti del
prodotto se questi non sono del tipo
espressamente autorizzato dal costruttore.
•
L’apparecchio non è inteso ad uso dei bambini in
giovane età o delle persone inferme senza
controllo.
•
Per evitare il rischio di intrappolamento e
soffocamento dei bambini all’interno
dell’apparecchio, non permettere loro di giocare
o nascondersi all’interno del prodotto.
•
La modifica o sostituzione del cavo di
alimentazione deve essere effettuata soltanto da
personale qualificato.
•
Non usare adattatori nè singoli nè multipli o
prolunghe.
•
La disconnessione dell’alimentazione elettrica
deve essere possibile o disinserendo la spina o
tramite un interruttore bipolare di rete posto a
monte della presa.
•
Controllare che il voltaggio sulla targhetta
matricola corrisponda alla tensione della vostra
abitazione
•
Non ingerire il liquido (atossico) contenuto negli
accumulatori del freddo, se presente.
•
Il costruttore declina ogni responsabilità nel caso
in cui i suggerimenti e le precauzioni sopra
elencate non siano state rispettate.
63
Page 5
60802015I.fm Page 64 Tuesday, December 27, 2005 12:11 PM
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO
Quest’apparecchio è un frigorifero con comparto a
stelle.
O è un frigorifero con comparto a stelle.
Messa in funzione dell’apparecchio
Quando la spina dell’apparecchio è inserita nella presa di corrente,
se il termostato
si accende ogni volta che viene aperta la porta.
Una volta regolata la temperatura – come descritto nel capitolo
successivo – l’apparecchio è pronto per funzionare.
Regolazione della temperatura
- Qualora si desideri variare la temperatura nel comparto,
ruotare la manopola di regolazione del termostato:
• sui numeri più bassi
all’interno del comparto sia
• sui numeri
• sui numeri più alti
FREDDA
Termostato su z: le funzioni dell’apparecchio e l’illuminazione
sono interrotte.
Nota
:
La temperatura ambiente, la frequenza di apertura della porta e la
posizione dell’apparecchio possono influenzare le temperature
interne. Le posizioni del termostato devono variare in funzione di
questi fattori.
Importante
• La regolazione del termostato
viene installato l’apparecchio, dalla temperatura del locale e
dalla frequenza di apertura della porta.

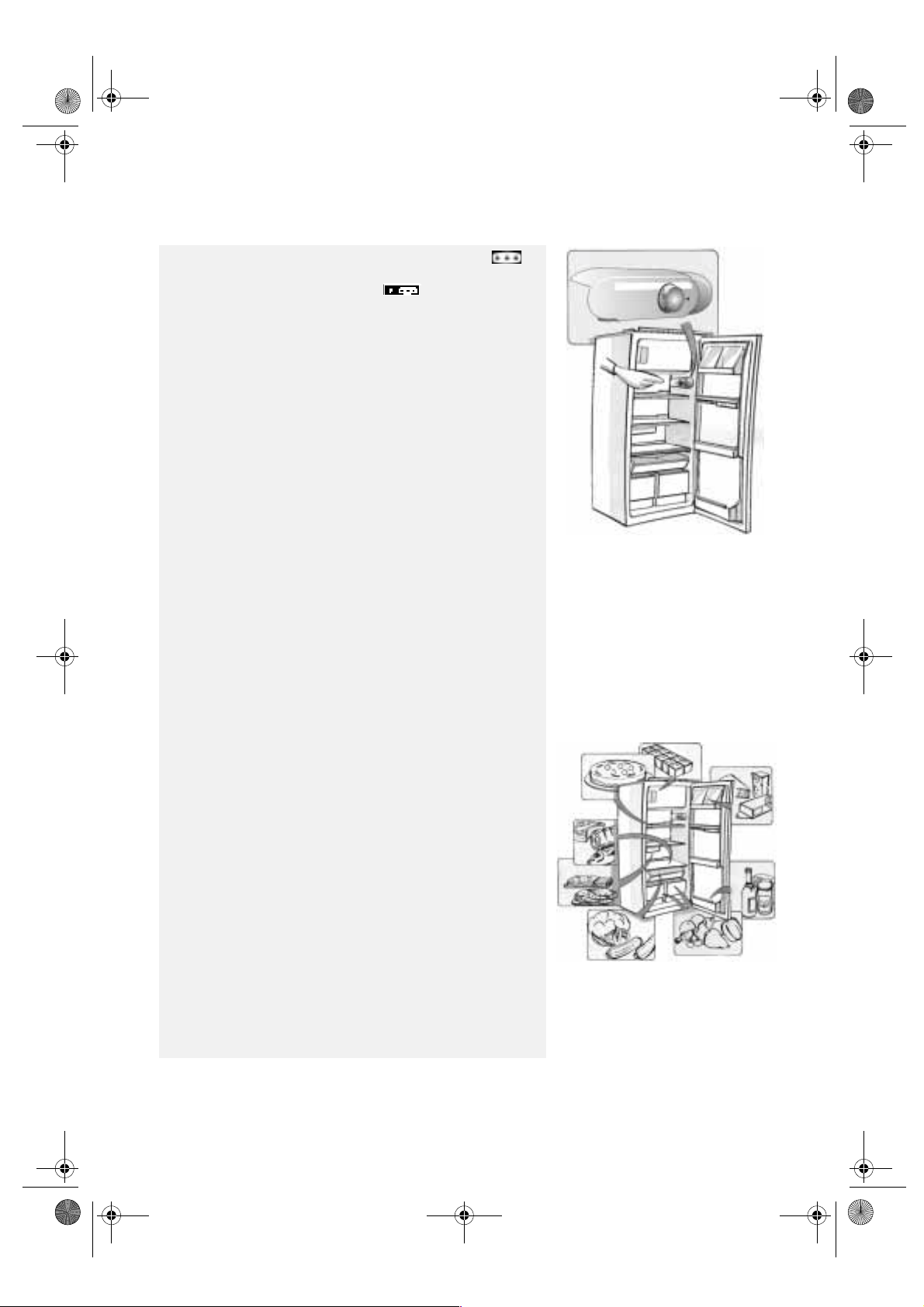

Come conservare gli alimenti nel comparto frigorifero:
Caricare gli alimenti come illustrato nella figura a fianco:
!
1.
Alimenti cotti
2.
Latticini, conserve, formaggio, burro
3.
Pesce, carni
4.
Affettato
5.
Frutta, verdura, insalate
6.
Piccole conserve, uova
7.
Tubetti, piccole conserve
8.
Bottiglie piccole
9.
Bottiglie
Nota
:
• I cibi vanno coperti per evitare che secchino.
• I cibi caldi vanno fatti raffreddare prima di essere immessi nel
frigorifero.
• Assicurare la libera circolazione dell’aria tra gli alimenti in
conservazione.
Lo sbrinamento del comparto frigorifero è completamente
automatico.
(A)
non è posizionato sul simbolo z la luce interna
3-4/MED
.
1-2/MIN
per ottenere una temperatura
5-7/MAX
se volete che la temperatura
MENO FREDDA
per avere una temperatura
(A)
dipende dal luogo in cui
;
MEDIA
PIU’
;
!
64
Page 6
60802015I.fm Page 65 Tuesday, December 27, 2005 12:11 PM

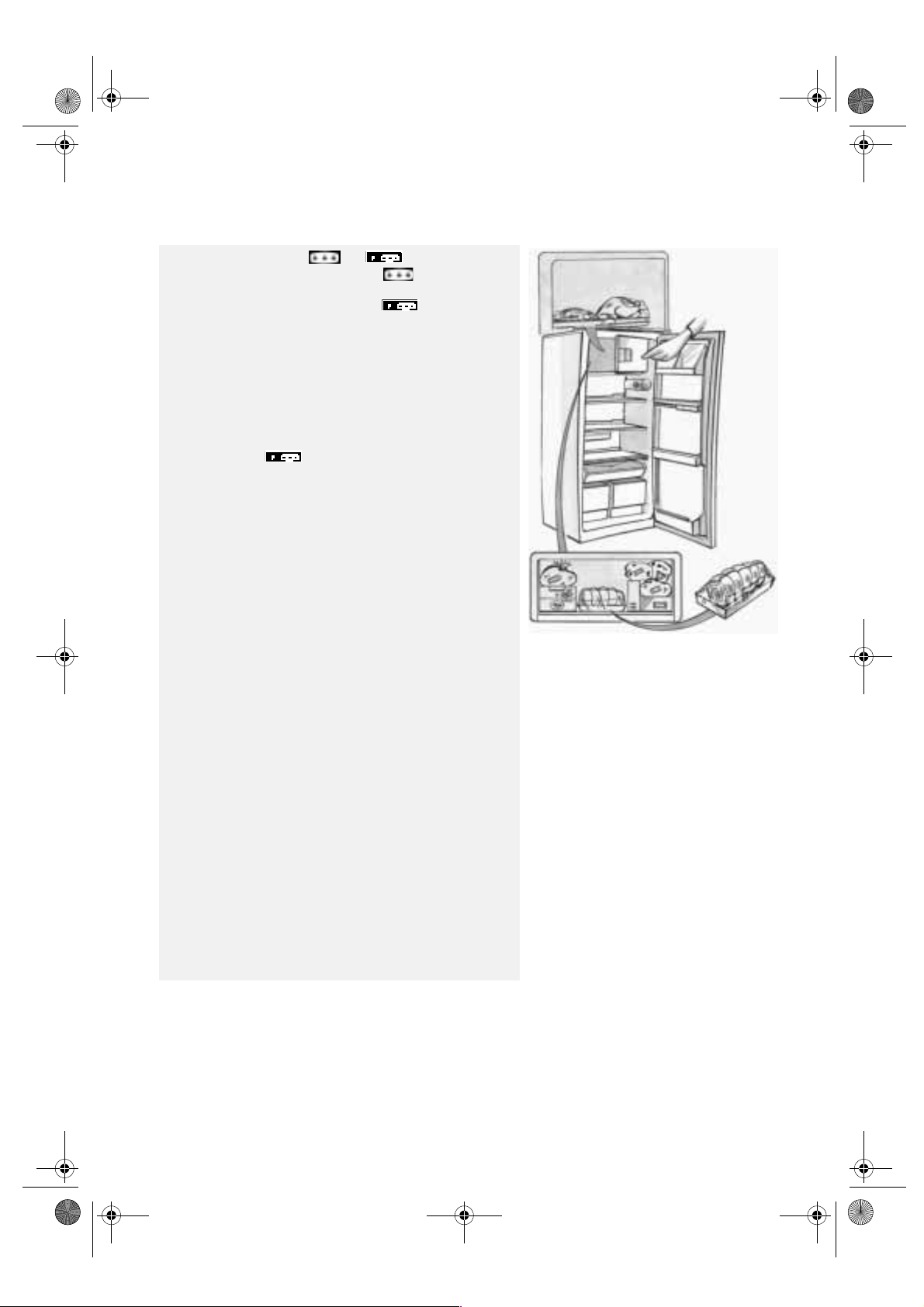

COME FAR FUNZIONARE IL COMPARTO
CONGELATORE
Solo per apparecchi a o a :
"
Se il comparto congelatore è a , vi si possono
conservare alimenti già congelati.
Se il comparto congelatore è a , vi si possono
conservare gli alimenti per mesi, inoltre vi si possono
congelare gli alimenti. Sulla targhetta matricola
(vedi paragrafo “Descrizione dell’apparecchio”,
rif. 6) sono riportati i dati delle quantità in kg. di
alimenti freschi che è possibile congelare in 24 ore.
Congelare alimenti
• Mettere il termostato
• Mettere gli alimenti da congelare in mezzo al comparto
congelatore a .
• Alimenti surgelati non devono venire in contatto con
alimenti da congelare (distanza più o meno 20mm).
• Trascorse 24 ore riposizionare il termostato
posizione normale.
Importante:
Avvolgere e sigillare l’alimento in:
• Fogli alluminio, pellicola trasparente, imballi impermeabili
di plastica, contenitori di polietilene con coperchi,
contenitori da congelatore.
Al momento dell’acquisto di alimenti surgelati,
accertarsi che:
• L’imballo o il pacchetto siano intatti, poichè l’alimento può
deteriorarsi. Se un pacchetto è gonfio o presenta delle
macchie di umido, non è stato conservato nelle condizioni
ottimali e può avere subito un inizio di scongelamento.
• Usare borse termiche per il trasporto.
• Acquistare gli alimenti surgelati per ultimi.
• Appena a casa porre immediatamente gli alimenti surgelati
nel congelatore.
• Non ricongelare gli alimenti parzialmente scongelati, ma
consumarli entro 24 ore.
• Evitare o ridurre al minimo le variazioni di temperatura.
Rispettare la data di scadenza riportata sulla confezione.
• Seguire sempre le istruzioni sull’imballo per la
conservazione degli alimenti congelati.
(A)
sulla posizione
3-4
.
(A)
sulla
"
Produzione di cubetti di ghiaccio
• Riempire le bacinelle di ghiaccio
riporle sul fondo del comparto di congelamento.
• Usare il manico di un cucchiaio per staccare le bacinelle se
si attaccano al comparto.
Non usare oggetti appuntiti o taglienti.
(8)
per 3/4 di acqua e
65
Page 7
60802015I.fm Page 66 Tuesday, December 27, 2005 12:11 PM

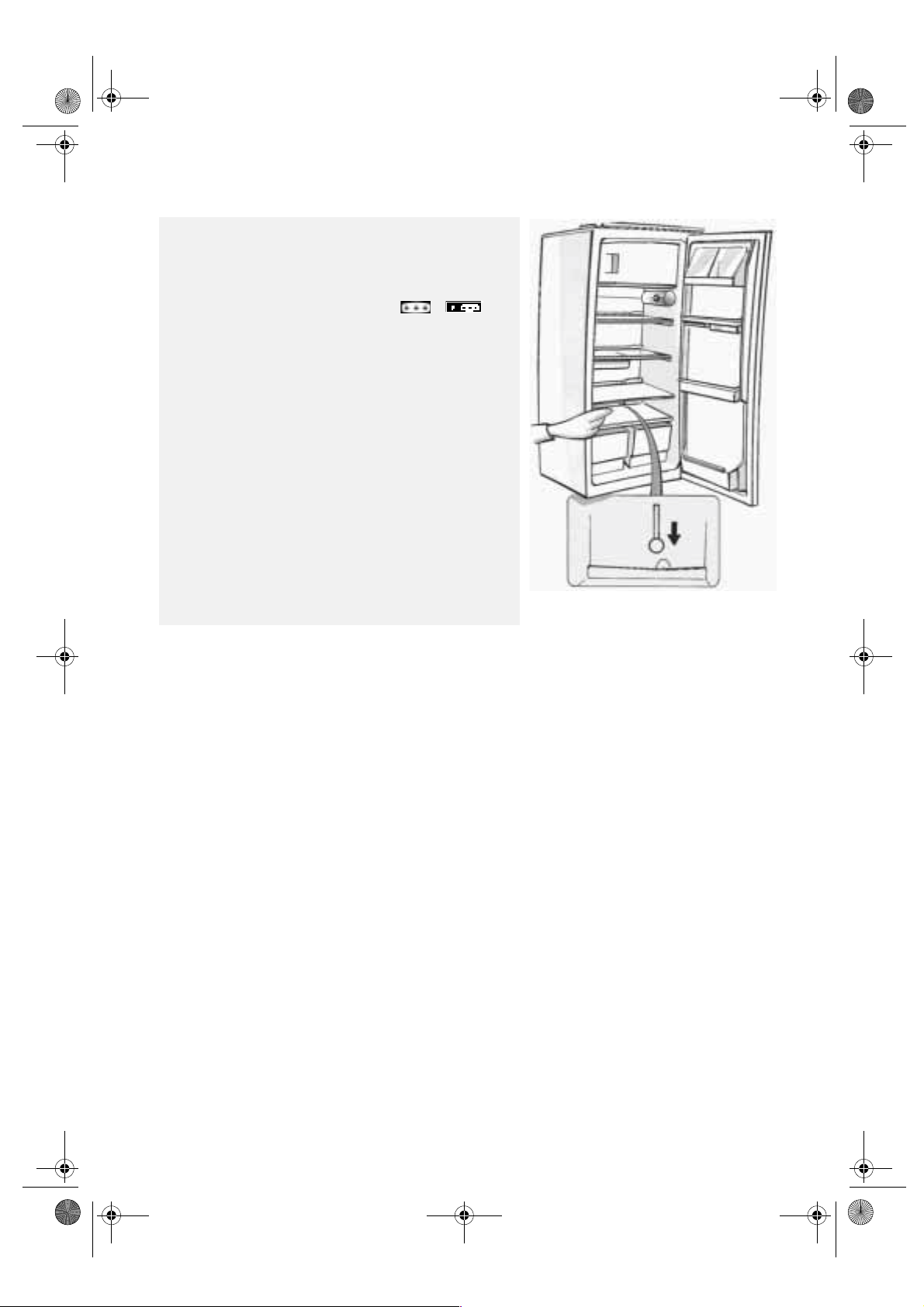

COME SBRINARE E PULIRE L’APPARECCHIO
Prima di avviare qualsiasi operazione di manutenzione
o di pulizia dell’apparecchio, togliere la spina dalla
presa di corrente. Suggeriamo di sbrinare il comparto
congelatore quando la formazione di ghiaccio sulle
pareti raggiunge i 3 mm di spessore.
• Togliere gli alimenti dal congelatore a o e
ruotare il termostato su z.
• I surgelati devono essere avvolti in fogli di giornale (o in una
coperta) e riposti a stretto contatto in un luogo fresco.
• Pulire il comparto congelatore con una spugna inumidita in
una soluzione di acqua tiepida e/o detergente neutro.
• Risciacquare ed asciugare con cura.
• Il comparto frigorifero si sbrina automaticamente.
#
Pulire regolarmente l’interno del foro per garantire il
deflusso costante e corretto dell’acqua di sbrinamento.
Dopo la pulizia, ricollegare l’apparecchio alla rete
elettrica.
Non usare prodotti abrasivi.
Per assenze prolungate.
• Vuotare i comparti.
• Disinserire l’apparecchio dalla rete elettrica.
• Sbrinare e pulire l’interno.
• Lasciare aperta la porta per impedire la formazione di
cattivi odori.
#
66
Page 8
60802015I.fm Page 67 Tuesday, December 27, 2005 12:11 PM

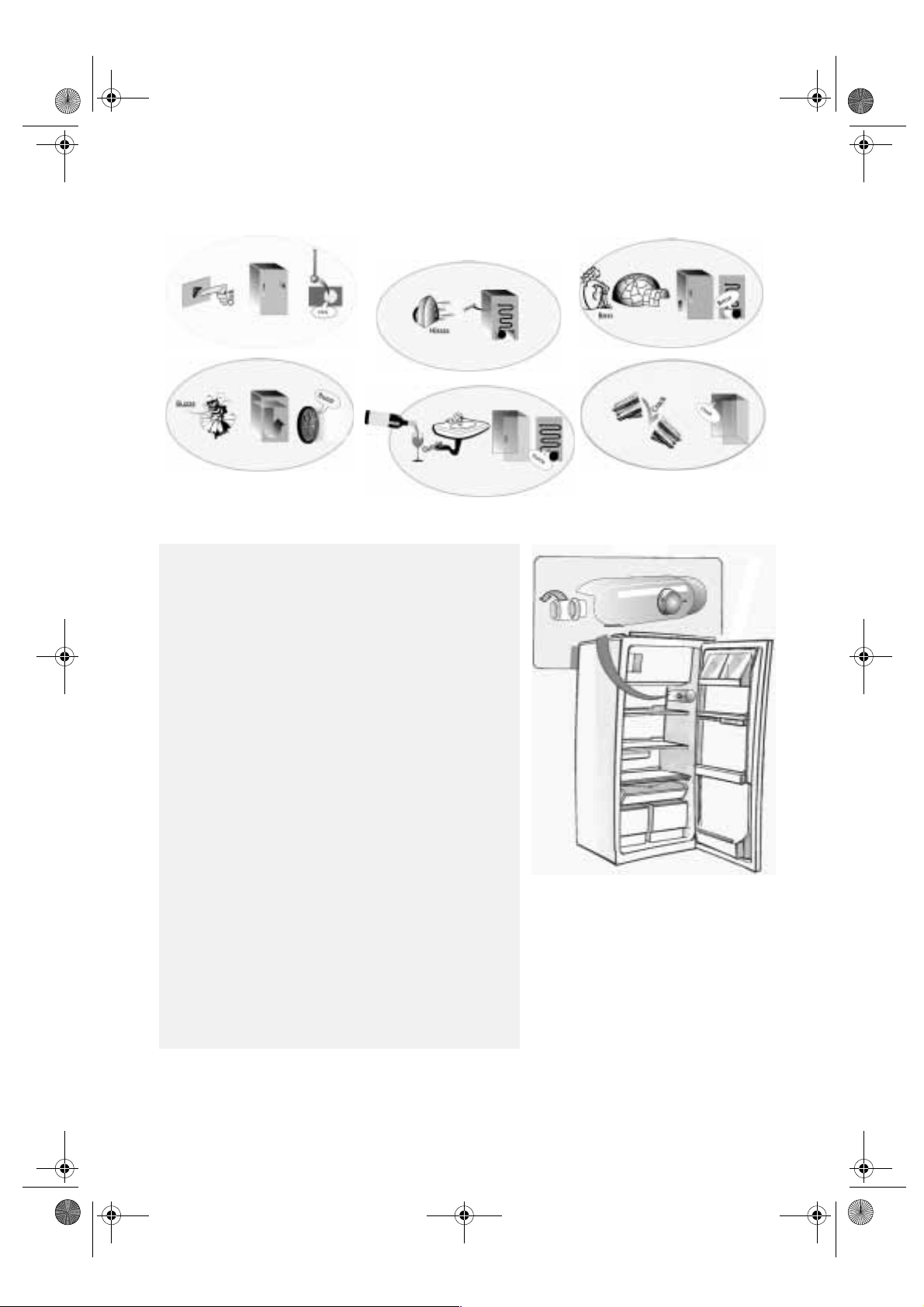

GUIDA RICERCA GUASTI
Quando senti questi rumori
..il tuo prodotto è vivo!!!
1. La temperatura all’interno dei comparti non è
sufficientemente fredda.
•Gli alimenti impediscono la chiusura corretta delle porte?
•Il termostato è sulla posizione corretta?
•La circolazione dell’aria è ostruita?
2. La temperatura all’interno del comparto frigorifero
è troppo fredda.
•Il termostato è sulla posizione corretta?
3. L’apparecchio è eccessivamente rumoroso.
•L’installazione dell’apparecchio è stata effettuata
correttamente?
•I tubi nella parte posteriore si toccano o vibrano?
•E’ normale che si senta il rumore della circolazione del
fluido di raffreddamento.
4. L’apparecchio non funziona?
•C’è un’interruzione di corrente?
•La spina è ben inserita nella presa di corrente?
•Il fusibile è bruciato?
•Il cavo di alimentazione è rotto?
5. C’è acqua sul fondo del comparto frigorifero.
•Il termostato è posizionato correttamente?
•Lo scarico dell’acqua di sbrinamento è otturato?
6. La luce interna non funziona.
il punto 4, poi:
•Disinserire l’apparecchio dalla rete elettrica.
•Eventualmente sostituire la lampadina con una nuova
(220÷240V, 15 Watt)
•Rimozione lampadina: svitare in senso antiorario come
indicato in figura
$
Controllare prima
.
$
67
Page 9
60802015I.fm Page 68 Tuesday, December 27, 2005 12:11 PM

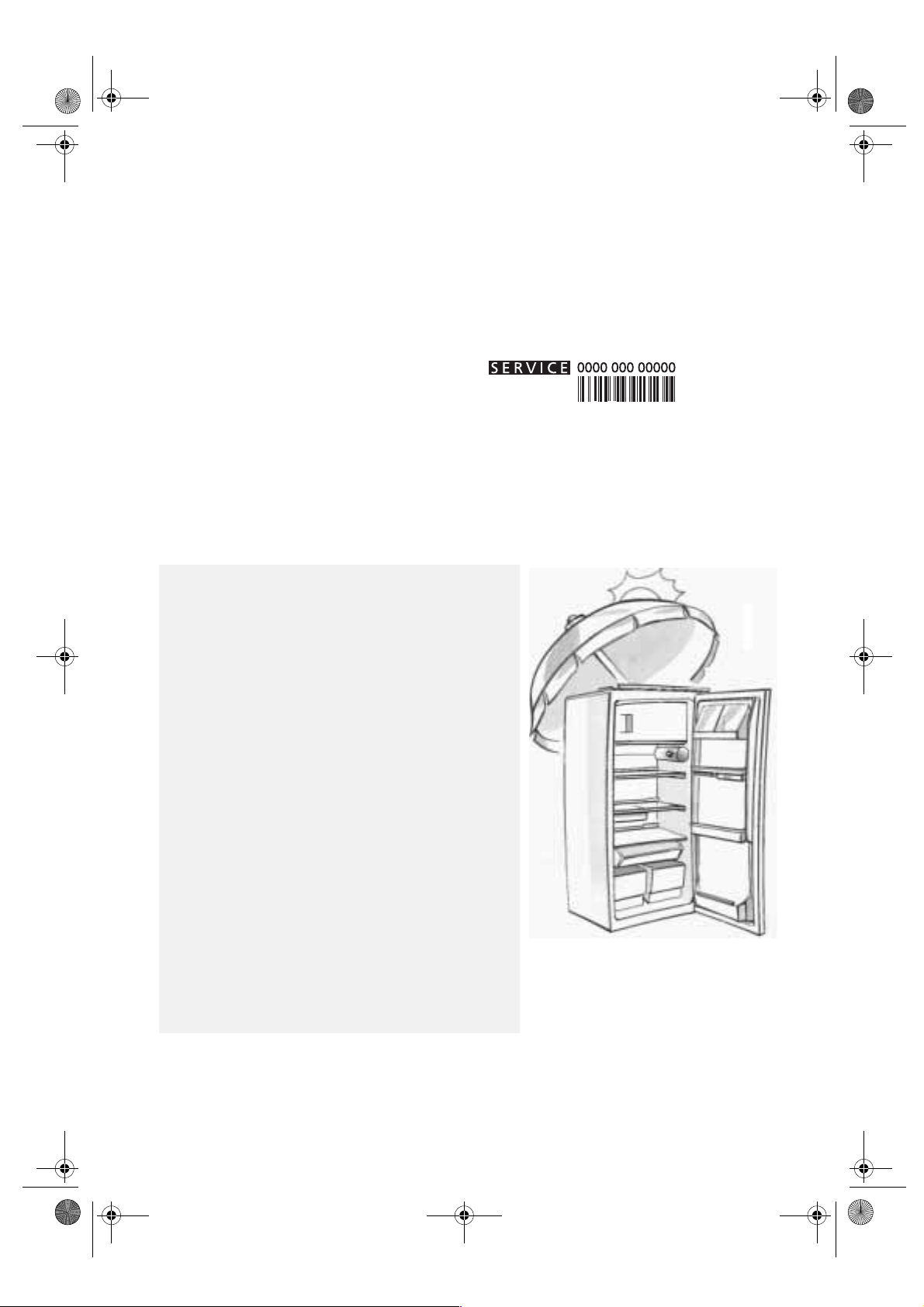

SERVIZIO ASSISTENZA TECNICA
Prima di contattare il Servizio Assistenza:
1.
Verificare se non è possibile eliminare da soli i guasti
(vedere “Guida ricerca guasti”).
2.
Riavviare l’apparecchio per accertarsi che
l’inconveniente sia stato ovviato. Se il risulta t o è
negativo, disinserire nuovamente l’apparecchio e
ripetere l’operazione dopo un’ora.
3.
Se il risultato è ancora negativo, contattare il
Servizio Assistenza.
Comunicare:
•
•
•
•
•
Nota:
La removibilità della porta dell’apparecchio, se
effettuata dal Servizio Assistenza Tecnica non è
considerato intervento di garanzia.
INSTALLAZIONE
&
Installare il congelatore lontano da fonti di calore.
L’installazione in un ambiente caldo, l’esposizione diretta
ai raggi solari o la collocazione dell’apparecchio nelle
vicinanze di una fonte di calore (caloriferi, fornelli),
aumentano il consumo di corrente e dovrebbero essere
evitate.
Qualora non fosse possibile fare ciò, è necessario
rispettare le seguenti distanze minime:
30 cm da cucine a carbone o petrolio
3 cm da cucine elettriche.
• Posizionarlo in luogo asciutto e ben aerato.
• Pulire l’interno (vedere la sezione “Come sbrinare e pulire
l’apparecchio”).
• Inserire gli accessori.
• Controllare la tenuta della guarnizione della porta, in
particolare dopo il montaggio e l’eventuale modifica del
lato di apertura della porta.
Collegamento elettrico
• Controllare che il voltaggio indicato sulla targhetta di
identificazione corrisponda alla tensione di rete
dell’impianto domestico.
• La messa a terra dell’apparecchio è obbligatoria a norma di
legge. Il fabbricante declina ogni responsabilità per
eventuali danni subiti da persone o cose, derivanti dalla
mancata osservanza di questa norma.
• Se la spina e la presa non sono dello stesso tipo, far
sostituire la presa da un tecnico qualificato.
• Non usare adattatori, prese multiple o prolunghe.
il tipo di guasto,
il modello,
il numero Service (la cifra che si trova dopo la
parola SERVICE, sulla targhetta matricola posta
all’interno dell’apparecchio),
il vostro indirizzo completo,
il vostro numero e prefisso telefonico.
&
68
Loading...
