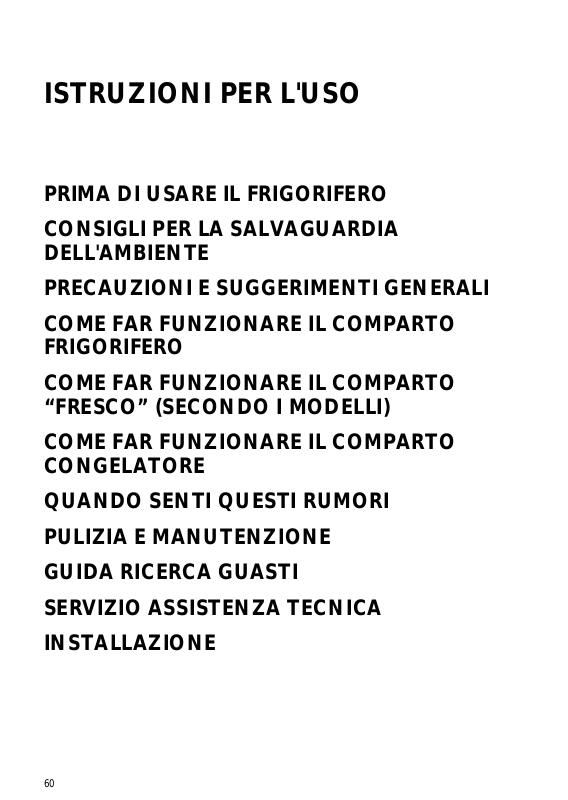

Page 1
ISTRUZIONI PER L'USO
PRIMA DI USARE IL FRIGORIFERO
CONSIGLI PER LA SALVAGUARDIA
DELL'AMBIENTE
PRECAUZIONI E SUGGERIMENTI GENERALI
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO
COME FAR FUNZIONARE IL COMPARTO
“FRESCO” (SECONDO I MODELLI)
COME FAR FUNZIONARE IL COMPARTO
CONGELATORE
QUANDO SENTI QUESTI RUMORI
PULIZIA E MANUTENZIONE
GUIDA RICERCA GUASTI
SERVIZIO ASSISTENZA TECNICA
INSTALLAZIONE
60
Page 2
PRIMA DI USARE IL FRIGORIFERO
Il prodotto che avete acquistato è una combinazione di
frigorifero e congelatore a freddo ventilato (sistema nofrost), a uso esclusivamente domestico.
Il grande vantaggio di questo apparecchio è quello di
avere il comparto frigorifero e congelatore a freddo
ventilato e l'assenza totale di ghiaccio e brina sulle pareti
dei componenti, grazie al processo qui di seguito
descritto. Il freddo è prodotto da un evaporatore ed
esteso ai singoli comparti tramite un ventilatore.
L'aria, dopo aver circolato nei suddetti comparti, viene
nuovamente assorbita dall'evaporatore che ne trattiene
l'umidità. In questo modo si evita la formazione di brina
sulle pareti dei comparti, come avviene negli apparecchi
tradizionali, e quindi
l'apparecchio.
L'umidità trattenuta dall'evaporatore viene trasformata
in acqua che automaticamente scola in una bacinella
montata sul compressore, quindi evapora. Il sistema a
freddo ventilato garantisce la migliore conservazione
degli alimenti, mantenendo più a lungo inalterate le
caratteristiche originali.
non è necessario sbrinare
Per utilizzare al meglio il vostro apparecchio, vi
invitiamo a leggere attentamente le istruzioni per l'uso
in cui troverete la descrizione del vostro apparecchio e
consigli utili per la conservazione dei cibi.
Conservare questo libretto
1.Dopo aver disimballato l'apparecchio, accertarsi che
non sia danneggiato e che le porte chiudano
perfettamente.
Eventuali danni devono essere comunicati al
rivenditore entro 24 ore.
2.Consigliamo di attendere almeno due ore prima
di mettere in funzione l'apparecchio, per dar
modo al circuito refrigerante di essere
perfettamente efficiente.
3.Accertarsi che l'installazione e il collegamento
elettrico siano effettuati da un tecnico qualificato
secondo le istruzioni del fabbricante e secondo le
norme locali in vigore.
CONSIGLI PER LA SALVAGUARDIA
DELL'AMBIENTE
1.Imballo
Il materiale di imballo è riciclabile al 100% ed è
contrassegnato dal simbolo del riciclaggio. Per lo
smaltimento seguire le normative locali.
Il materiale da imballaggio (sacchetti di plastica, parti in
polistirolo ecc.) deve essere tenuto fuori dalla portata
dei bambini in quanto potenziale fonte di pericolo.
2.Apparecchio
L'apparecchio è stato fabbricato con materiale
riciclabile. Rottamarlo seguendo le normative locali per
lo smaltimento dei rifiuti.
Renderlo inservibile e tagliare il cavo di alimentazione.
Non abbandonare l'apparecchio nell'ambiente ma
rottamarlo presso gli appositi centri di raccolta per il
recupero dei gas refrigeranti.
Informazione:
Questo apparecchio è senza CFC (il circuito
refrigerante contiene R134a) o senza HFC (il circuito
refrigerante contiene R600a- Isobutano).
Per maggiori dettagli riferirsi alla targhetta matricola
sull'apparecchio.
per future consultazioni.
61
Page 3
PRECAUZIONI E SUGGERIMENTI GENERALI
•
Usare il
conservazione di alimenti freschi e il comparto
congelatore solo per la conservazione di alimenti
surgelati, il congelamento di alimenti freschi e la
produzione di cubetti di ghiaccio.
•
Fare attenzione a non coprire od ostruire le aperture
di ventilazione dell'apparecchio.
•
Non introdurre nel comparto congelatore
contenitori di vetro con liquidi poiché potrebbero
esplodere.
•
Non mangiare cubetti di ghiaccio o ghiaccioli subito
dopo averli tolti dal comparto congelatore poiché
potrebbero causare bruciature da freddo.
•
Per evitare il rischio di soffocamento e di
intrappolamento, non permettere ai bambini di
giocare o di nascondersi all'interno dell'apparecchio.
•
Non ingerire il liquido (atossico) contenuto negli
accumulatori di freddo (se in dotazione).
comparto frigorifero
solo per la
• Prima di eseguire qualsiasi operazione di
manutenzione o pulizia, disinserire sempre la
spina dalla presa di corrente o scollegare
l'alimentazione elettrica.
•
Il cavo di alimentazione può essere sostituito soltanto
da una persona autorizzata.
•
Dopo l'installazione, accertarsi che il frigorifero non
poggi sul cavo di alimentazione.
Dichiarazione di Conformità
Questo apparecchio è destinato a venire a contatto con
prodotti alimentari ed è conforme al D.L.108 del
25.01.1992 (Direttiva Europea 89/109/CEE).
Informazione
Per gli apparecchi con Isobutano (R600a).
L'isobutano è un gas naturale senza effetti sull'ambiente,
ma è infiammabile. È quindi indispensabile accertarsi
che i tubi del circuito refrigerante non siano danneggiati.
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO
Il comparto frigorifero consente la conservazione di
alimenti freschi e bevande.
Lo sbrinamento del comparto frigorifero è
completamente automatico.
Il frigorifero può funzionare a temperatura ambiente tra +16°C
e +38°C. Le prestazioni ottimali si ottengono con temperature
comprese fra +16° C e +32° C.
Messa in funzione dell'apparecchio
•
Inserire la spina.
•
L'apparecchio si avvia automaticamente.
•
La luce interna si accende all'apertura della porta.
Per regolare la temperatura interna seguire le indicazioni
che trovate nella scheda allegata.
Attenzione:
•
Non occorre regolare la manopola del termostato poiché è
già stata preregolata in fabbrica per garantire la temperatura
di conservazione adeguata degli alimenti freschi ad una
temperatura ambiente tra +20°C e +25°C.
•
Dopo la messa in funzione sono necessarie circa 2 ore prima
che venga raggiunta la temperatura di conservazione adeguata
ad un normale carico del comparto frigorifero.
Per spegnere l'apparecchio
posizione
•
OFF
.
Nelle versioni sprovviste del comparto “FRESCO”, il
regolatore
nella parte inferiore del frigo.
(4)
dà la possibilità di variare la distribuzione d'aria
, ruotare la manopola
(2)
sulla
Fig. 1
62
Page 4
Come conservare gli alimenti nel comparto frigorifero
Riporre gli alimenti come illustrato nella figura.
A. Alimenti cotti
B. Pesce, carni
C. Frutta e verdura
D. Bottiglie
E. Burro
F. Latticini, formaggi
Per conservare al meglio vitamine, aroma , sostanza e freschezza
di tutti gli alimenti da riporre, suggeriamo di avvolgerli
preventivamente in fogli di alluminio, di plastica o negli appositi
contenitori con coperchio. Ciò eviterà, inoltre, che gli odori si
sovrappongano.
Attenzione
Poiché la temperatura è pressoché omogenea grazie al nuovo
sistema di distribuzione d'aria a freddo ventilato
(MULTI-FLOW Fig.1)
qualunque ripiano; consigliamo comunque di disporre gli
alimenti come indicato nella
attenzione a non ostruire le bocchette di distribuzione d'aria
Fig. 1
, assicurandone così la libera circolazione.
Non introdurre cibi caldi all'interno dell'apparecchio.
, gli alimenti possono essere disposti su
Fig. 2
prestando particolare
(5)
Fig. 2
COME FAR FUNZIONARE IL COMPARTO
“FRESCO” (SECONDO I MODELLI)
L'apparecchio è dotato di un comparto “FRESCO”
Per regolare la temperatura, spostare il regolatore d'aria
•
verso la posizione (+) per ottenere temperature più fresche.
•
verso la posizione (-) per ottenere temperature più calde.
COME TOGLIERE IL CASSETTO DEL COMPARTO
ALIMENTI FRESCHI
•
È possibile togliere il cestello del
come illustrato nella figura.
comparto alimenti freschi
(4)
63
Page 5
COME FAR FUNZIONARE IL COMPARTO
CONGELATORE
Il comparto congelatore, contrassegnato dal simbolo ,
consente il perfetto congelamento di alimenti freschi e cotti, la
produzione di cubetti di ghiaccio e la conservazione di alimenti
surgelati.
Come avviare il comparto congelatore
•
All'inserimento della spina, il comparto congelatore si accende
automaticamente.
Attenzione:
•
Non occorre regolare la manopola del termostato poiché è
già stata preregolata in fabbrica per garantire la temperatura
di conservazione adeguata degli alimenti congelati nel
comparto congelatore ad una temperatura ambiente tra
+20°C e +25°C.
•
Dopo la messa in funzione del comparto congelatore sono
necessarie circa 3 ore prima che vengano raggiunte le
temperature adeguate di conservazione degli alimenti
surgelati.
Per regolare la temperatura interna seguire le indicazioni
che trovate nella scheda allegata.
Come congelare gli alimenti freschi
Il comparto congelatore permette il congelamento
degli alimenti.
La quantità di alimenti freschi che può essere congelata in 24 ore,
ad una temperatura ambiente di + 25°C, è indicata sulla targhetta
matricola.
Come procedere:
1.
Circa 24 ore prima di procedere al congelamento di alimenti
freschi, posizionare la manopola
a , la manopola oppone una leggera resistenza e si
evidenzia contemporaneamente l’indicatore
posto in corrispondenza del simbolo .
2.
Avvolgere e sigillare l'alimento in fogli di alluminio o pellicola
trasparente, imballi permeabili di plastica, contenitori di
polietilene con coperchi, contenitori da congelatore.
3.
Sistemare l'alimento nel cassetto come indicato sulla scheda
allegata, lasciando sufficiente spazio attorno ai pacchetti per
permettere la circolazione dell'aria.
4.
Per una più efficace funzione di congelamento si consiglia di
impostare la manopola
funzione di congelamento rapido per le 24 ore successive.
5.
A congelamento completato, riportare la manopola
posizione precedente impostata.
Nota:
•
In caso di interruzione di corrente, il comparto congelatore
mantiene la temperatura di conservazione per 13/14 ore
circa.
•
Per i modelli dotati di uno o due eutettici, questa temperatura
può essere mantenuta per circa 18/24 ore.
•
Durante l'interruzione di corrente, non aprire la porta del
comparto congelatore.
(2)
(1) su
su “Max” e far proseguire la
; passando da Max
GIALLO (3)
(1)
sulla
64
Page 6
Attenzione:
Per i mesi di conservazione degli alimenti freschi congelati
attenersi alla tabella a lato.
Al momento dell'acquisto di alimenti surgelati accertarsi che:
•
L'imballo o il pacchetto siano intatti, poiché l'alimento in
contenitori danneggiati può essersi deteriorato. Se un
pacchetto è gonfio o presenta delle macchie di umido, non è
stato conservato nelle condizioni ottimali e può aver subito un
inizio di scongelamento.
•
Acquistare gli alimenti surgelati per ultimi e usare borse
termiche per il trasporto.
•
Appena a casa porli immediatamente nel congelatore.
Attenzione:
•
Non riporre mai alimenti caldi nel congelatore.
•
Avvolgere i cibi in fogli di alluminio o polietilene o riporli negli
appositi contenitori.
•
Completare le confezioni preparate con etichette riportanti
data di congelamento e contenuto.
•
Non ricongelare gli alimenti parzialmente scongelati, ma
consumarli entro 24 ore
•
Evitare o ridurre al minimo le variazioni di temperatura.
•
Rispettare la data di scadenza riportata sulla confezione.
•
Seguire sempre le istruzioni sull'imballo per la conservazi one
degli alimenti congelati.
Produzione dei cubetti di ghiaccio
•
Riempire la vaschetta del ghiaccio per 3/4 di acqua, coprirla
con il coperchio in dotazione e riporla sul fondo del comparto
di congelamento Per accelerare la formazione dei cubetti di
ghiaccio si consiglia di posizionare la bacinella sul fondo del
primo cassetto (come indicato in figura) e non sul vassoio
porta eutettici (se in dotazione).
•
Se la vaschetta si attaccata al fondo della cella, non usare
attrezzi appuntiti o taglienti per rimuoverla.
MESI ALIMENTIMESI
65
Page 7
QUANDO SENTI QUESTI RUMORI
..il tuo prodotto è vivo!!!
PULIZIA E MANUTENZIONE
Prima di procedere a qualsiasi operazione di pulizia,
disinserire l'apparecchio dalla rete elettrica.
•
Pulire l'interno del comparto congelatore durante lo
sbrinamento.
•
Pulire periodicamente il comparto frigorifero con una spugna
inumidita con acqua tiepida e/o detergente neutro.
Risciacquare e asciugare con un panno morbido. Non usare
abrasivi.
•
Pulire l'esterno con un panno morbido inumidito in acqua.
Non utilizzare paste o pagliette abrasive, né smacchiatori (es.
acetone, trielina) né aceto.
•
Lo sbrinamento di entrambi i comparti, frigorifero e
congelatore, è completamente automatico (sistema no-frost).
• Pulire periodicamente il condensatore (radiatore)
situato nella parte posteriore dell'apparecchio e lo
zoccolo con un aspirapolvere o una spazzola.
Assenze prolungate
1.
Svuotare i comparti frigorifero e congelatore
2.
Disinserire l'apparecchio dalla rete elettrica
3.
Pulire ed asciugare entrambi i comparti frigo e congelatore
4.
Lasciare aperta la porta per impedire la formazione di cattivi
odori.
66
Page 8
GUIDA RICERCA GUASTI
1. L'apparecchio non funziona.
•
C'è un'interruzione di corrente?
•
La spina è ben inserita nella presa di corrente?
•
L'interruttore bipolare è inserito?
•
Il fusibile è bruciato?
•
Il cavo di alimentazione è rovinato?
•
Il termostato è sulla posizione
2. La temperatura all'interno dei comparti non è
sufficientemente fredda.
•
Le porte chiudono correttamente?
•
L'apparecchio è installato vicino ad una sorgente
di calore?
•
Il termostato è nella posizione corretta?
•
La circolazione dell'aria attraverso le griglie di
ventilazione è ostruita?
•
È pulito il condensatore?
3. La temperatura all'interno del comparto
frigorifero è troppo fredda.
•
Il termostato è nella posizione corretta?
•
(Stop)?
4. L'apparecchio è troppo rumoroso.
•
L'apparecchio è a contatto con altri mobili o
oggetti?
•
I tubi nella parte posteriore si toccano o vibrano?
5. La luce interna non funziona.
Controllare prima il punto 1, poi:
•
Disinserire l'apparecchio dalla rete elettrica.
•
Togliere il coperchio dalla lampadina.
•
Controllare la lampadina e sostituirla se
necessario con una nuova. In funzione del
modello, in presenza di una lampadina speciale,
per sostituirla non svitare. Tirare verso l'interno
del frigorifero. Questa lampadina è disponibile
solo presso i nostri centri di assistenza. Non
superare i 15 W di potenza.
Note:
• Il bordo anteriore del frigorifero può essere
caldo; non è un difetto, ma previene la
formazione di condensa.
SERVIZIO ASSISTENZA TECNICA
Prima di contattare il Servizio Assistenza:
1.
Verificare se non è possibile eliminare da soli i guasti
(vedere “Guida Ricerca Guasti”).
2.
Riavviare l'apparecchio per accertarsi che
l'inconveniente sia stato ovviato. Se il risultato è
negativo, disinserire nuovamente l'apparecchio e
ripetere l'operazione dopo un'ora.
3.
Se il risultato è ancora negativo, contattare il Servizio
Assistenza.
Comunicare:
•
il tipo di guasto,
•
il modello,
•
il numero Service (la cifra che si trova dopo la parola
SERVICE sulla targhetta matricola posta all'interno
dell'apparecchio),
•
il Vostro indirizzo completo,
•
il Vostro numero e prefisso telefonico.
Nota:
La reversibilità della porta dell'apparecchio,
se effettuata dal Servizio Assistenza Tecnica non
è considerato intervento di garanzia.
67
Page 9
INSTALLAZIONE
•
Installare l'apparecchio lontano da fonti di calore.
•
Posizionarlo in luogo asciutto e ben ventilato.
•
Accertarsi che l'apparecchio sia livellato. Regolare i piedini
anteriori se necessario.
•
Lasciare sopra l'apparecchio uno spazio di almeno 5 cm.
•
Montare i distanziali (se in dotazione) sulla parte superiore del
condensatore, posto dietro l'apparecchio. Per i modelli senza
pareti laterali la distanza tra mobile e muro deve essere di
almeno 4,5 cm.
•
Pulire l'interno (fare riferimento al capitolo “Pulizia e
manutenzione”).
•
Montare gli accessori a corredo.
Collegamento elettrico
•
I collegamenti elettrici devono essere conformi alle normative
locali.
•
Controllare che il voltaggio sulla targhetta matricola
corrisponda alla tensione della vostra abitazione.
• La messa a terra dell'apparecchio è obbligatoria a
termine di legge. Il fabbricante declina ogni
responsabilità per eventuali danni subiti da persone o
cose derivanti dalla mancata osservanza di questa
norma.
•
Se la spina e la presa non sono dello stesso tipo, far sostituire
la presa da un tecnico qualificato.
•
Non usare adattatori, prese multiple o prolunghe.
68
Loading...
