Whirlpool ARC 6708/IX, ARC 7298/IX, ARC 6708 DATASHEET

FICHE PRODUIT

F

.				Le filtre antibactérien assure un niveau d’hygiène supérieur à
				l’intérieur du réfrigérateur, en purifiant constamment l’air
				circulant dans l’appareil. Retirez-le de la boîte (dans le bac à fruits
				et légumes - élément 3) et installez-le dans la grille (élément 1).
				Remplacez le filtre tous les six mois.
	1.				Enlevez le filtre et la grille et mettez-les au rebut ensemble.
	2.				Remplacez le filtre et la grille par un filtre et une grille neufs.
	3.				La procédure de remplacement est jointe au filtre.
				Ce type de filtre est disponible auprès des centres du Service
				Après-vente.

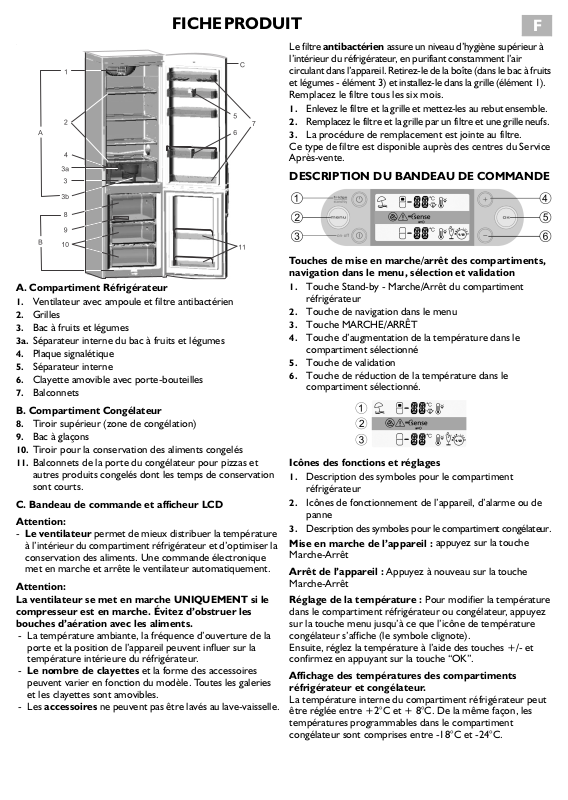

DESCRIPTION DU BANDEAU DE COMMANDE

A. Compartiment Réfrigérateur

1.Ventilateur avec ampoule et filtre antibactérien

2.Grilles

3.Bac à fruits et légumes

3a. Séparateur interne du bac à fruits et légumes

4.Plaque signalétique

5.Séparateur interne

6.Clayette amovible avec porte-bouteilles

7.Balconnets

B. Compartiment Congélateur

8.Tiroir supérieur (zone de congélation)

9.Bac à glaçons

10.Tiroir pour la conservation des aliments congelés

11.Balconnets de la porte du congélateur pour pizzas et autres produits congelés dont les temps de conservation sont courts.

C. Bandeau de commande et afficheur LCD

Attention:

-Le ventilateur permet de mieux distribuer la température à l’intérieur du compartiment réfrigérateur et d’optimiser la conservation des aliments. Une commande électronique met en marche et arrête le ventilateur automatiquement.

Attention:

La ventilateur se met en marche UNIQUEMENT si le compresseur est en marche. Évitez d’obstruer les bouches d’aération avec les aliments.

-La température ambiante, la fréquence d’ouverture de la porte et la position de l’appareil peuvent influer sur la température intérieure du réfrigérateur.

-Le nombre de clayettes et la forme des accessoires peuvent varier en fonction du modèle. Toutes les galeries et les clayettes sont amovibles.

-Les accessoires ne peuvent pas être lavés au lave-vaisselle.

Touches de mise en marche/arrêt des compartiments, navigation dans le menu, sélection et validation

1.Touche Stand-by - Marche/Arrêt du compartiment réfrigérateur

2.Touche de navigation dans le menu

3.Touche MARCHE/ARRÊT

4.Touche d’augmentation de la température dans le compartiment sélectionné

5.Touche de validation

6.Touche de réduction de la température dans le compartiment sélectionné.

Icônes des fonctions et réglages

1.Description des symboles pour le compartiment réfrigérateur

2.Icônes de fonctionnement de l’appareil, d’alarme ou de panne

3.Description des symboles pour le compartiment congélateur.

Mise en marche de l’appareil : appuyez sur la touche Marche-Arrêt

Arrêt de l’appareil : Appuyez à nouveau sur la touche Marche-Arrêt

Réglage de la température : Pour modifier la température dans le compartiment réfrigérateur ou congélateur, appuyez sur la touche menu jusqu’à ce que l’icône de température congélateur s’affiche (le symbole clignote).

Ensuite, réglez la température à l’aide des touches +/- et confirmez en appuyant sur la touche “OK”.

Affichage des températures des compartiments réfrigérateur et congélateur.

La température interne du compartiment réfrigérateur peut être réglée entre +2°C et + 8°C. De la même façon, les températures programmables dans le compartiment congélateur sont comprises entre -18°C et -24°C.

BRANCHEMENT DE L’APPAREIL AU RÉSEAU ÉLECTRIQUE

Lorsque l’appareil est branché au réseau, l’écran s’allume et toutes les icônes s’affichent pendant quelques secondes.

La valeur de réglage en usine, -18°C, apparaît et clignote ; le symbole s’allume et l’afficheur indique la température +5°C (programmée en usine). Lorsque l’appareil fonctionne pour atteindre la température introduite en usine, l’icône alarme s’allume , un signal sonore retentit et le symbole température clignote sur l’afficheur du congélateur (- -). Il indique que l’appareil n’a pas encore atteint la température optimale pour une bonne conservation des aliments.

Maintenez la touche enfoncée pour désactiver l’alarme sonore.

L’icône disparaît dès que le compartiment congélateur descend en dessous de -12°C. L’afficheur indique la température de -18°C et il est, à présent, possible de stocker les aliments dans le compartiment congélateur. Après la mise en marche, il est nécessaire d’attendre 2 ou 3 heures avant que la température de conservation adéquate pour un chargement normal du compartiment réfrigérateur soit atteinte.

ATTENTION:

•Les aliments placés dans le réfrigérateur avant qu’il ne soit complètement refroidi risquent de se détériorer.

•Il est inutile de régler les commandes réfrigérateur et congélateur sur une température inférieure à la température recommandée : les compartiments ne se refroidiront pas plus rapidement.

•Un dispositif intégré de contrôle de l’humidité extérieure empêche la formation de condensation sur les bords avant de l’appareil.

Il n’y a pas lieu de s’inquiéter si les bords de l’appareil sont parfois chauds au toucher.

L’éclairage intérieur s’allume à l’ouverture de la porte. Après 10 minutes d’ouverture de la porte, l’éclairage s’éteint.

F

SÉLECTION DES FONCTIONS

Les fonctions ne sont pas disponibles tant que le compartiment congélateur n’a pas atteint une température inférieure à -12°C.

Description des symboles pour le compartiment réfrigérateur.

Porte du compartiment réfrigérateur ouverte

Température programmée dans le compartiment réfrigérateur

Refroidissement rapide

Cette fonction doit être activée avant de conserver les aliments frais. Pour activer cette fonction, appuyez plusieurs fois sur la touche Menu jusqu’à ce que le symbole de refroidissement rapide s’affiche

. Le symbole clignote, appuyez sur OK pour valider votre sélection. La fonction se désactive automatiquement après 6 heures ou manuellement en répétant l’opération.

Précautions en cas d’absence

Cette fonction désactive la réfrigération du compartiment réfrigérateur en cas d’absence prolongée de l’utilisateur. Pour activer cette fonction, appuyer sur la touche Menu jusqu’à ce

que le symbole Absence prolongée s’affiche. Appuyez sur “OK” pour valider. Pour restaurer les conditions de fonctionnement initiales, répétez la procédure.

Important : dès que vous avez lancé cette fonction, il est nécessaire de retirer les aliments périssables du compartiment réfrigérateur et de laisser la porte fermée car le réfrigérateur conserve une température appropriée à éviter la formation d’odeurs désagréables.

MARCHE/ARRÊT

Cette fonction sert à désactiver les compartiments réfrigérateur et congélateur. Pour activer la fonction stand-by, appuyez sur la touche “Mise en marche/ arrêt” pendant 3 secondes ; deux tirets s’afficheront sur l’écran pour confirmer l’activation de la fonction de stand-by. Pour remettre l’appareil en marche, suivre la même procédure jusqu’à ce que la température précédemment programmée s’affiche. Lorsque l’appareil est en stand-by, l’éclairage du compartiment réfrigérateur ne fonctionne pas. Il est bon de rappeler qu’au cours de cette opération, l’appareil est maintenu sous tension.

Stand-by du compartiment réfrigérateur

Cette fonction désactive le compartiment réfrigérateur tandis que le compartiment congélateur reste activé. Pour activer la fonction Stand-by, appuyer sur la touche “Fridge stand-by” “Stand-by réfrigérateur“ pendant trois secondes. Pour remettre le compartiment réfrigérateur en marche, suivez la même procédure jusqu’à ce que la température programmée précédemment s’affiche. Lorsque le compartiment réfrigérateur est en Stand-by, l’éclairage interne ne fonctionne pas.
