Whirlpool ARC 6679/IX DATASHEET

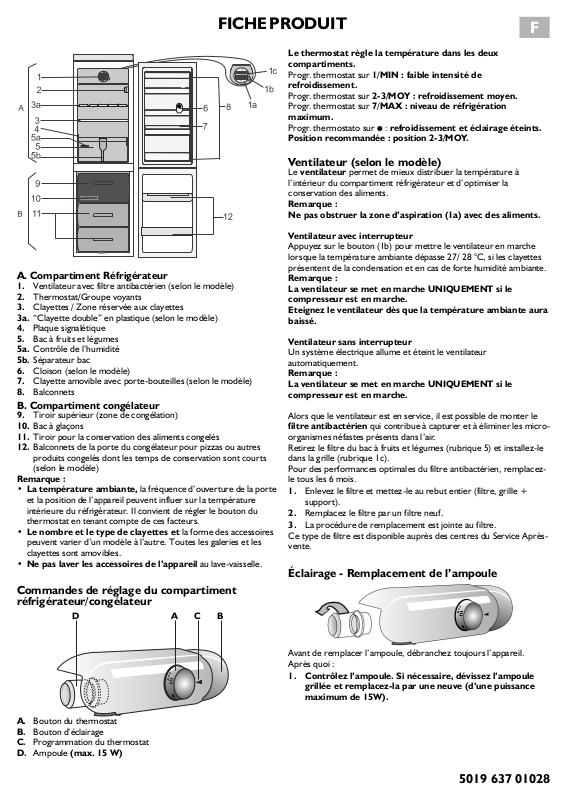

FICHE PRODUIT

A. Compartiment Réfrigérateur

1. Ventilateur avec filtre antibactérien (selon le modèle)

2. Thermostat/Groupe voyants

3. Clayettes / Zone réservée aux clayettes
3a. “Clayette double” en plastique (selon le modèle)

4. Plaque signalétique

5. Bac à fruits et légumes
5a. Contrôle de l’humidité
5b. Séparateur bac

6. Cloison (selon le modèle)

7. Clayette amovible avec porte-bouteilles (selon le modèle)

8. Balconnets

B. Compartiment congélateur

9. Tiroir supérieur (zone de congélation)

10. Bac à glaçons

11. Tiroir pour la conservation des aliments congelés

12. Balconnets de la porte du congélateur pour pizzas ou autres

produits congelés dont les temps de conservation sont courts
(selon le modèle)

Remarque :

• La température ambiante, la fréquence d’ouverture de la porte

et la position de l’appareil peuvent influer sur la température
intérieure du réfrigérateur. Il convient de régler le bouton du
thermostat en tenant compte de ces facteurs.

• Le nombre et le type de clayettes et la forme des accessoires

peuvent varier d’un modèle à l’autre. Toutes les galeries et les
clayettes sont amovibles.

• Ne pas laver les accessoires de l’appareil au lave-vaisselle.

Commandes de réglage du compartiment
réfrigérateur/congélateur

D

A

B

C

Le thermostat règle la température dans les deux
compartiments.
Progr. thermostat sur 1/MIN : faible intensité de
refroidissement.

Progr. thermostat sur 2-3/MOY : refroidissement moyen.
Progr. thermostat sur 7/MAX : niveau de réfrigération

maximum.

Progr. thermostato sur

Position recommandée : position 2-3/MOY.

Ventilateur (selon le modèle)

Le ventilateur permet de mieux distribuer la température à
l’intérieur du compartiment réfrigérateur et d’optimiser la
conservation des aliments.

Remarque :
Ne pas obstruer la zone d’aspiration (1a) avec des aliments.

Ventilateur avec interrupteur

Appuyez sur le bouton (1b) pour mettre le ventilateur en marche
lorsque la température ambiante dépasse 27/ 28 °C, si les clayettes
présentent de la condensation et en cas de forte humidité ambiante.

Remarque :
La ventilateur se met en marche UNIQUEMENT si le
compresseur est en marche.
Eteignez le ventilateur dès que la température ambiante aura
baissé.

Ventilateur sans interrupteur

Un système électrique allume et éteint le ventilateur
automatiquement.

Remarque :
La ventilateur se met en marche UNIQUEMENT si le
compresseur est en marche.

Alors que le ventilateur est en service, il est possible de monter le
filtre antibactérien qui contribue à capturer et à éliminer les micro­organismes néfastes présents dans l’air.
Retirez le filtre du bac à fruits et légumes (rubrique 5) et installez-le
dans la grille (rubrique 1c).
Pour des performances optimales du filtre antibactérien, remplacez­le tous les 6 mois.

1. Enlevez le filtre et mettez-le au rebut entier (filtre, grille +

support).

2. Remplacez le filtre par un filtre neuf.

3. La procédure de remplacement est jointe au filtre.

Ce type de filtre est disponible auprès des centres du Service Après­vente.

● : refroidissement et éclairage éteints.

F

Éclairage - Remplacement de l’ampoule

A. Bouton du thermostat
B. Bouton d’éclairage
C. Programmation du thermostat
D. Ampoule (max. 15 W)

Avant de remplacer l’ampoule, débranchez toujours l’appareil.
Après quoi :

1. Contrôlez l’ampoule. Si nécessaire, dévissez l’ampoule
grillée et remplacez-la par une neuve (d’une puissance
maximum de 15W).

5019 637 01028
