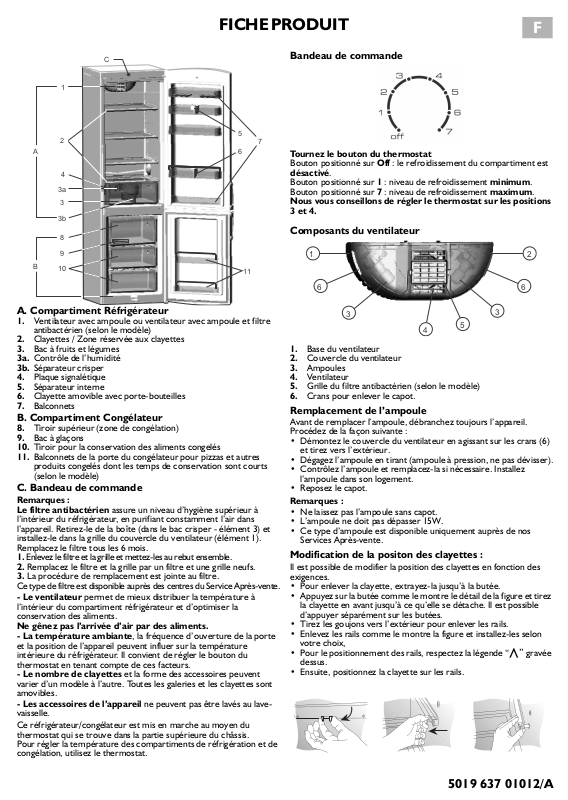

Whirlpool CFS 640 S / 1, CFS 600 S / 1, ARC 6678/IX, ARC 6678 DATASHEET

	FICHE PRODUIT	F
C	Bandeau de commande

1
	5
2	7

A

6

	4
	3a
	3
	3b
	8
	9
B	10
		11

A. Compartiment Réfrigérateur

1.Ventilateur avec ampoule ou ventilateur avec ampoule et filtre antibactérien (selon le modèle)

2.Clayettes / Zone réservée aux clayettes

3.Bac à fruits et légumes

3a. Contrôle de l’humidité

3b. Séparateur crisper

4.Plaque signalétique

5.Séparateur interne

6.Clayette amovible avec porte-bouteilles

7.Balconnets

B. Compartiment Congélateur

8.Tiroir supérieur (zone de congélation)

9.Bac à glaçons

10.Tiroir pour la conservation des aliments congelés

11.Balconnets de la porte du congélateur pour pizzas et autres produits congelés dont les temps de conservation sont courts (selon le modèle)

C. Bandeau de commande

Remarques :

Le filtre antibactérien assure un niveau d’hygiène supérieur à l’intérieur du réfrigérateur, en purifiant constamment l’air dans l’appareil. Retirez-le de la boîte (dans le bac crisper - élément 3) et installez-le dans la grille du couvercle du ventilateur (élément 1). Remplacez le filtre tous les 6 mois.

1.Enlevez le filtre et la grille et mettez-les au rebut ensemble.

2.Remplacez le filtre et la grille par un filtre et une grille neufs.

3.La procédure de remplacement est jointe au filtre.

Ce type de filtre est disponible auprès des centres du Service Après-vente.

-Le ventilateur permet de mieux distribuer la température à l’intérieur du compartiment réfrigérateur et d’optimiser la conservation des aliments.

Ne gênez pas l’arrivée d’air par des aliments.

-La température ambiante, la fréquence d’ouverture de la porte et la position de l’appareil peuvent influer sur la température intérieure du réfrigérateur. Il convient de régler le bouton du thermostat en tenant compte de ces facteurs.

-Le nombre de clayettes et la forme des accessoires peuvent varier d’un modèle à l’autre. Toutes les galeries et les clayettes sont amovibles.

-Les accessoires de l’appareil ne peuvent pas être lavés au lavevaisselle.

Ce réfrigérateur/congélateur est mis en marche au moyen du thermostat qui se trouve dans la partie supérieure du châssis.

Pour régler la température des compartiments de réfrigération et de congélation, utilisez le thermostat.

Tournez le bouton du thermostat

Bouton positionné sur Off : le refroidissement du compartiment est désactivé.

Bouton positionné sur 1 : niveau de refroidissement minimum. Bouton positionné sur 7 : niveau de refroidissement maximum.

Nous vous conseillons de régler le thermostat sur les positions 3 et 4.

Composants du ventilateur

1	2
6	6

3		3
	4	5

1.Base du ventilateur

2.Couvercle du ventilateur

3.Ampoules

4.Ventilateur

5.Grille du filtre antibactérien (selon le modèle)

6.Crans pour enlever le capot.

Remplacement de l’ampoule

Avant de remplacer l’ampoule, débranchez toujours l’appareil. Procédez de la façon suivante :

•Démontez le couvercle du ventilateur en agissant sur les crans (6) et tirez vers l’extérieur.

•Dégagez l’ampoule en tirant (ampoule à pression, ne pas dévisser).

•Contrôlez l’ampoule et remplacez-la si nécessaire. Installez l’ampoule dans son logement.

•Reposez le capot.

Remarques :

•Ne laissez pas l’ampoule sans capot.

•L’ampoule ne doit pas dépasser 15W.

•Ce type d’ampoule est disponible uniquement auprès de nos Services Après-vente.

Modification de la positon des clayettes :

Il est possible de modifier la position des clayettes en fonction des exigences.

•Pour enlever la clayette, extrayez-la jusqu’à la butée.

•Appuyez sur la butée comme le montre le détail de la figure et tirez la clayette en avant jusqu’à ce qu’elle se détache. Il est possible d’appuyer séparément sur les butées.

•Tirez les goujons vers l’extérieur pour enlever les rails.

•Enlevez les rails comme le montre la figure et installez-les selon votre choix,

•Pour le positionnement des rails, respectez la légende “V” gravée dessus.

•Ensuite, positionnez la clayette sur les rails.

5019 637 01012/A
