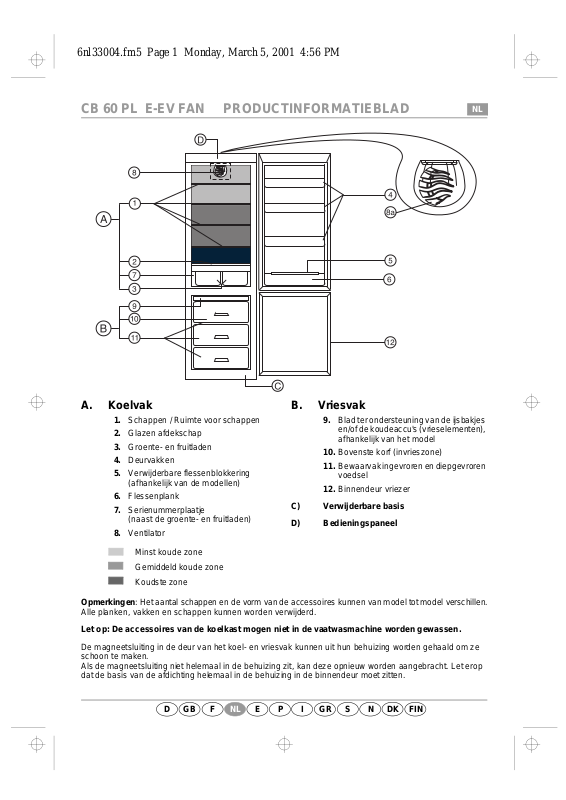

CB 60 PL E-EV FAN PRODUCTINFORMATIEBLAD

A.Koelvak

1.Schappen / Ruimte voor schappen

2.Glazen afdekschap

3.Groenteen fruitladen

4.Deurvakken

5.Verwijderbare flessenblokkering (afhankelijk van de modellen)

6.Flessenplank

7.Serienummerplaatje

(naast de groenteen fruitladen)

8.Ventilator

Minst koude zone

Gemiddeld koude zone

Koudste zone

B.Vriesvak

9.Blad ter ondersteuning van de ijsbakjes en/of de koudeaccu's (vrieselementen), afhankelijk van het model

10.Bovenste korf (invrieszone)

11.Bewaarvak ingevroren en diepgevroren voedsel

12.Binnendeur vriezer

C)Verwijderbare basis

D)Bedieningspaneel

Opmerkingen: Het aantal schappen en de vorm van de accessoires kunnen van model tot model verschillen. Alle planken, vakken en schappen kunnen worden verwijderd.

Let op: De accessoires van de koelkast mogen niet in de vaatwasmachine worden gewassen.

De magneetsluiting in de deur van het koelen vriesvak kunnen uit hun behuizing worden gehaald om ze schoon te maken.

Als de magneetsluiting niet helemaal in de behuizing zit, kan deze opnieuw worden aangebracht. Let erop dat de basis van de afdichting helemaal in de behuizing in de binnendeur moet zitten.

D GB F NL E P I GR S N DK FIN

6nl33004.fm5 Page 2 Monday, March 5, 2001 4:56 PM

CB 60 PL E-EV FAN

BEDIENINGSPANEEL

1.Instelknop van het koelvak met stand voor uitschakeling van het vak zelf.

2.Drukknop met “Supercool/Turbocool”- functie in het koelvak, laat het gele lampje (3) branden.

3.Groen lampje: Geeft aan dat het koelvak in werking is. Geel lampje: Geeft aan dat de functie “Supercool/ Turbocool” in werking is.

4.Instelknop van het vriesvak met stand voor algehele uitschakeling van het apparaat.

5.Stand voor vriezen met beperkte hoeveelheid voedsel.

6.Drukknop met snelvriesfunctie, laat het gele lampje (7) branden.

7.Groen lampje: Geeft aan dat het vriesvak in werking is. Geel lampje: Geeft aan dat het snelvriezen in werking is.

8.Lichtknop in het koelvak. Trek de knop uit om het licht uit te schakelen. Belangrijk: Het apparaat staat alleen uit als de thermostaatknoppen in de stand Off staan en de drukknop is uitgetrokken.

9.Rood alarmlampje betreffende de temperatuur in het vriesvak.

Ventilator:

Met behulp van de ventilator kan de temperatuur in het koelvak gelijkmatiger worden verdeeld, waardoor het voedsel beter wordt geconserveerd.

Belangrijk:

De activering van de ventilator wordt elektronisch bestuurd. Dit commando zorgt ervoor dat de ventilator werkt volgens de eisen van de koelkast.

Zet geen voedsel voor de afzuigzone (8a).

Dit apparaat beschikt over een systeem waarmee ook alleen het vriesvak kan worden geselecteerd.

Instelling binnentemperatuur koelvak

Thermostaat op 7°/Min: Minder koude binnentemperatuur Thermostaat op °C/Max: Koudere binnentemperatuur

Thermostaat op Off: Alleen uitschakeling van het koelvak.

Wij adviseren de thermostaat in te stellen op de stand 5°/Med.

Instelling binnentemperatuur vriesvak

Thermostaat op	:	Minder koude binnentemperatuur
Thermostaat op °C/Max: Koudere binnentemperatuur
Thermostaat op Off:		Uitschakeling van zowel het vriesvak als het koelvak.

Wij adviseren u de thermostaat in te stellen op de stand .

Opmerking: De luchttemperatuur van de omgeving, de frequentie waarmee de deur wordt geopend en de plaats van het apparaat kunnen van invloed zijn op de binnentemperatuur van de koelkast. De thermostaatstand dient op grond van deze factoren te worden aangepast.

03/01

Vervanging lampje:

Voor dit product wordt een speciaal lampje gebruikt; om het te vervangen niet losschroeven maar naar de binnenkant van het apparaat trekken.
