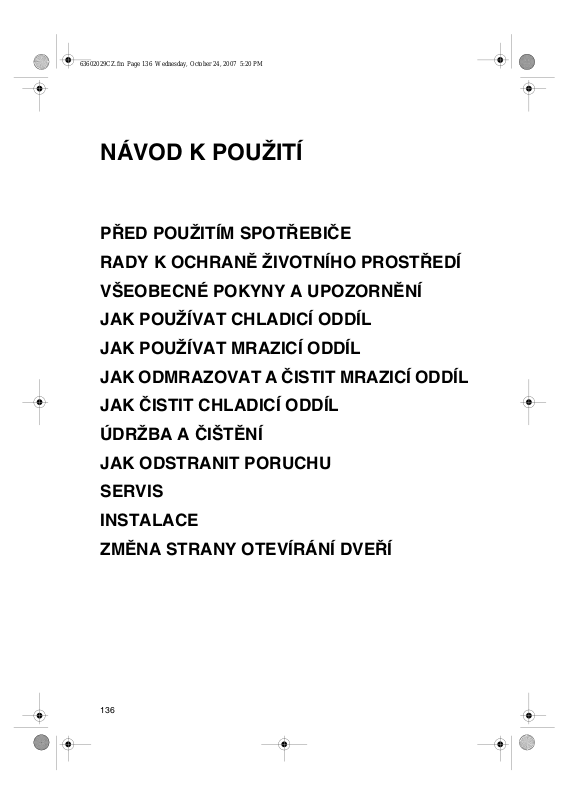

NÁVOD K POUŽITÍ
PŘED POUŽITÍM SPOTŘEBIČE
RADY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ
VŠEOBECNÉ POKYNY A UPOZORNĚNÍ
JAK POUŽÍVAT CHLADICÍ ODDÍL
JAK POUŽÍVAT MRAZICÍ ODDÍL
JAK ODMRAZOVAT A ČISTIT MRAZICÍ ODDÍL
JAK ČISTIT CHLADICÍ ODDÍL
ÚDRŽBA A ČIŠTĚNÍ
JAK ODSTRANIT PORUCHU
SERVIS
INSTALACE
ZMĚNA STRANY OTEVÍRÁNÍ DVEŘÍ
136
Page 2
63602029CZ.fm Page 137 Wednesday, October 24, 2007 5:20 PM
PŘED POUŽITÍM SPOTŘEBIČE
•
Spotřebič, který jste si koupili, je určen
výhradně k použití v domácnosti.
Chcete-li ho využívat co nejlépe, přečtěte
si pozorně návod k použití, ve kterém
najdete popis spotřebiče a užitečné rady.
Návod si uschovejte pro další použití.
RADY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ
1.
Po vybalení spotřebiče se přesvědčte, zda
není poškozený a zda dveře dokonale
přiléhají. Případná poškození je třeba
nahlásit prodejci do 24 hodin od dodání
spotřebiče.
2.
Se zapojením spotřebiče počkejte nejméně
dvě hodiny, aby chladicí okruh mohl
dokonale fungovat.
3.
Instalaci a elektrické připojení spotřebiče
smí provádět pouze kvalifikovaný technik
podle pokynů výrobce a v souladu s
platnými místními bezpečnostními předpisy.
4.
Před použitím vnitřek spotřebiče vymyjte.
1.Obal
Obal je ze 100 % recyklovatelného
materiálu
a je označen recyklačním recyklačním
symbolem. Při jeho likvidaci se řiďte
místními předpisy pro odstraňování odpadu.
Obalové materiály (plastové sáčky;
polystyrénové kousky apod.) mohou být pro
děti nebezpečné, proto je třeba odstranit
obalový materiál z jejich dosahu.
2.Likvidace/zpracování odpadu
Spotřebič byl vyroben z recyklovatelného
materiálu.
Tento spotřebič je označen v souladu s
evropskou směrnicí 2002/96/ES o likvidaci
elektrického a elektronického zařízení
(WEEE). Zajištěním likvidace tohoto
spotřebiče podle platných předpisů pomůže
uživatel zabránit případným negativním
důsledkům na životní prostředí a lidské
zdraví.
Symbol na spotřebiči nebo příslušných
dokladech udává, že tento výrobek nesmí
být likvidován spolu s domácím odpadem,
ale je nutné ho odevzdat do příslušného
sběrného centra k recyklaci elektrických a
elektronických zařízení.
Jestliže už spotřebič nechcete používat,
znehodnot’te ho odříznutím napájecího
kabelu a odstraňte police a dveře, aby se
děti nemohly zavřít uvnitř. Při jeho likvidaci
se řiďte místními předpisy pro odstraňování
odpadu a odevzdejte ho do příslušného
sběrného dvora; nenechávejte ho bez
dozoru ani jen několik dní, protože pro děti
představuje možný zdroj nebezpečí. Další
informace o likvidaci, rekuperaci a recyklaci
tohoto spotřebiče získáte na příslušném
místním úřadě, v podniku pro sběr
domácího odpadu nebo v obchodě, kde jste
spotřebič zakoupili.
Informace:
Tento přístroj neobsahuje CFC. Chladicí
okruh obsahuje R134a (HFC) nebo R600a
(HC), viz typový štítek umístěný uvnitř
spotřebiče.
Pro majitele spotřebičů obsahujících
isobutan (R600a): isobutan je přírodní plyn
bez škodlivých účinků na životní prostředí,
ale je hořlavý. Je tedy nutné se přesvědčit,
že nedošlo k poškození trubek chladicího
okruhu.
Prohlášení o souladu s předpisy
Tento spotřebič je určen k uchovávání
potravin a byl vyroben v souladu se směrnicí
(ES) č. 1935/2004.
Tento spotřebič byl navržen, zkonstruován
a prodáván v souladu s:
•
bezpečnostními ustanoveními Směrnice
pro nízké napětí 2006/95/ ES (která
nahrazuje směrnici 73/23/EHS a její další
znění);
•
požadavky na ochranu směrnice “EMC”
89/336/EHS ve znění směrnice
93/68/EHS.
Elektrické zajištění spotřebiče je zajištěno
pouze v případě správného připojení k
účinnému uzemňovacímu zařízení podle
zákonných předpisů.
137
Page 3
63602029CZ.fm Page 138 Wednesday, October 24, 2007 5:20 PM
VŠEOBECNÉ POKYNY A UPOZORNĚNÍ
•
Stěhování a instalaci spotřebiče musí
provádět nejméně dvě osoby.
•
Při přemist’ování dejte pozor, abyste
nepoškodili podlahy (např. parkety).
•
Během instalace dávejte pozor, aby
chladnička nepoškodila napájecí kabel.
•
Přesvědčte se, zda chladnička nestojí v
blízkosti tepelného zdroje.
•
Nad spotřebičem a po jeho stranách
ponechte vždy volný prostor k zajištění
správného větrání a dodržujte pokyny k
instalaci.
•
Větrací otvory spotřebiče musí vždy
zůstat volné.
•
Nepoškozujte potrubí okruhu chladicí
kapaliny.
•
Spotřebič instalujte a vyrovnejte na
podlaze, která unese jeho váhu, a v
prostředí, které vyhovuje jeho rozměrům
a použití.
•
Umístěte ho na suchém a dobře větraném
místě. Spotřebič je určen k provozu v
prostředích, ve kterých je teplota v
následujícím rozmezí podle klimatické
třídy uvedené na typovém štítku s údaji.
Při dlouhodobém ponechání spotřebiče v
nižší nebo vyšší teplotě, než je uvedené
rozmezí, nemůže spotřebič správně
fungovat.
Klimatická třída T. prostř. (°C) T. prostř. (°F)
SN Od 10 do 32 Od 50 do 90
N Od 16 do 32 Od 61 do 90
ST Od 16 do 38 Od 61 do 100
T Od 16 do 43 Od 61 do 110
•
Zkontrolujte, zda napětí na typovém štítku
odpovídá napětí ve vašem bytě.
•
Nepoužívejte jednoduché adaptéry ani
rozdvojky, či prodlužovací šňůry.
•
Pro připojení k vodovodní síti použijte
hadici, která je součástí vybavení nového
spotřebiče, nepoužívejte hadici od
starého spotřebiče.
•
Výměnu nebo opravu napájecího kabelu
smí provádět pouze odborně vyškolení
pracovníci.
•
Odpojení od elektrické sítě musí být
možné buď vytažením zástrčky ze
zásuvky nebo pomocí dvoupólového
sít’ového vypínače umístěného před
zásuvkou.
BEZPEČNOST
•
V blízkosti chladničky ani jiných
elektrických spotřebičů nepoužívejte
benzín, plyn nebo hořlavé kapaliny.
Uvolněné páry mohou způsobit požár
nebo výbuch.
•
Neurychlujte odmrazování mechanickými
nástroji nebo jinými postupy, než
doporučuje výrobce.
•
V oddílech spotřebiče nepoužívejte
elektrické přístroje, které nejsou
doporučené výrobcem, ani je do nich
neukládejte.
•
Tento spotřebič nesmějí používat osoby
(včetně dětí) se sníženými fyzickými,
smyslovými nebo duševními
schopnostmi, ani osoby bez patřičných
znalostí o spotřebiči a zkušeností s jeho
používáním, s výjimkou situace, kdy na
tyto osoby dohlíží, nebo jim radí jiná
osoba odpovědná za jejich bezpečnost.
Zajistěte, aby si děti se spotřebičem
nehrály, mohly by zůstat uvnitř jako v
pasti, nebo se udusit.
•
Je-li váš model vybaven mrazicími
akumulátory, nepolykejte kapalinu
(netoxickou), která je v nich obsažena.
•
Nejezte ledové kostky nebo ledová lízátka
ihned po vyjmutí z mrazničky, mohly by
vám způsobit omrzliny v ústech.
POUŽITÍ
•
Před každou údržbou nebo čištěním
spotřebiče vytáhněte přívodní kabel ze
zásuvky nebo ho odpojte od elektrické sítě.
•
Všechny spotřebiče vybavené výrobníky
ledu a dávkovači vody musí být připojené
k vodovodní síti, která dodává výlučně
pitnou vodu (s tlakem vodovodní sítě mezi
0,17 a 0,81 MPa (1,7 a 8,1 bar).
Výrobníky ledu anebo dávkovače vody,
které nejsou přímo připojené k vodovodní
síti, je nutné plnit výhradně pitnou vodou.
•
Používejte chladicí oddíl pouze k
uchovávání čerstvých potravin a mrazicí
oddíl pouze k uchovávání zmrazených
potravin, zmrazování čerstvých potravin a
k výrobě ledových kostek.
•
Do mrazicího oddílu nedávejte skleněné
nádoby s tekutinami, protože by mohly
prasknout.
Výrobce odmítá jakoukoli odpovědnost
v případě nedodržení výše uvedených
doporučení a bezpečnostních opatření.
138
Page 4
63602029CZ.fm Page 139 Wednesday, October 24, 2007 5:20 PM
JAK POUŽÍVAT CHLADICÍ ODDÍL
Tento spotřebič je chladnička s mrazicím oddílem s
hvězdičkami.
Odmrazování chladicího oddílu je zcela automatické.
Uvedení chladničky do provozu
Zasuňte zástrčku do zásuvky.
Termostat umožňuje regulace teploty obou oddílů,
chladničky i mrazničky.
Jak regulovat teplotu obou oddílů:
1.
Pro správný provoz a lepší uchování potravin
doporučujeme nastavit termostat podle pokynů v
přiloženém stručném návodu.
2.
Chcete-li regulovat teplotu v chladicím oddílu, otáčejte
regulačním ovladačem termostatu:
•
nižší čísla/MIN
na
VYŠŠÍ
byla
•
vyšší čísla/MAX
na
NIŽŠÍ
Termostat na 0: funkce spotřebiče a osvětlení jsou vypnuté.
Poznámka:
Vnitřní teploty uvnitř obou oddílů mohou být ovlivněny okolní
teplotou, četností otevírání dveří a umístěním spotřebiče. Při
nastavování ovladače termostatu musíte brát tyto
skutečnosti v úvahu.
Jak uchovávat potraviny v chladicím oddílu
Potraviny ukládejte tak, jak je znázorněno vedle na obrázku.
A. Vařená jídla
B. Ryby, masa
C. Ovoce a zelenina
D. Láhve
E. Vejce
F. Máslo, mléčné výrobky, sýry
Poznámka:
•
Odstup polic od vnitřní zadní stěny chladničky umožňuje
volný oběh vzduchu.
•
Uložené potraviny se nesmí dotýkat vnitřní zadní stěny
chladicího oddílu.
•
Do oddílů neukládejte ještě teplé potraviny.
•
Tekutiny uchovávejte v uzavřených nádobách.
•
Uchovávání zeleniny s vysokým obsahem vody může
způsobit kondenzaci vlhkosti ve spodním zásobníku:
správnému chodu spotřebiče to ale nevadí.
;
teplotu.
, chcete-li, aby teplota uvnitř oddílu
, chcete-li nastavit
139
Page 5
63602029CZ.fm Page 140 Wednesday, October 24, 2007 5:20 PM
JAK POUŽÍVAT MRAZICÍ ODDÍL
Mrazicí oddíl má
Je možné v něm uchovávat zmrazené potraviny po dobu
uvedenou na obalu. Navíc se v něm mohou potraviny
zmrazovat; potraviny ke zmrazení se položí na mřížku
do vyšší polohy a již zmrazené potraviny se vloží do
dolní zóny oddílu, aby se nedotýkaly potravin určených
ke zmrazení.
Množství potravin, které je možné zmrazit za 24 hodin je
uvedeno na typovém štítku.
Důležité upozornění:
Zabalte a zapečet’te čerstvé potraviny ke zmrazení do:
•
alobalu, průhledných fólií, nepropustných plastických
obalů, polyetylénových nádob s víčky, nádob do
mrazničky vhodných ke zmrazování.
•
Mrazicí oddíl si uchová vhodnou teplotu pro uchování
potravin i v případě výpadku elektrického proudu.
Doporučujeme nicméně v této době neotvírat dveře
mrazicího oddílu.
Důležité upozornění:
Délku uchování čerstvých zmrazených potravin v
měsících najdete v uvedené tabulce.
Při nákupu zmrazených potravin dbejte na to, aby:
•
obal nebo krabička nebyly porušené, protože potraviny
by se mohly kazit. Je-li obal vyboulený, nebo jsou-li na
něm vlhké skvrny, výrobek nebyl správně skladován a
obsah by se mohl začít rozmrazovat.
•
Zmrazené potraviny nakupujte jako poslední a k
přepravě používejte speciální chladicí tašky.
•
Ihned po návratu domů uložte hlubokozmrazené
potraviny do mrazničky.
•
Částečně rozmrzlé potraviny znovu nezmrazujte a do 24
hodin je spotřebujte.
•
Snažte se zabránit změnám teploty, nebo je co nejvíce
omezte. Dodržujte dobu trvanlivosti uvedenou na obalu.
•
Při skladování zmrazených potravin se vždy řiďte pokyny
na jejich obalu.
Výroba ledových kostek
•
Misku na led naplňte do 3/4 vodou a položte ji na dno
mrazicího oddílu.
Jestliže miska přimrzne ke dnu oddílu, nepoužívejte k
jejímu oddělení špičaté nebo ostré nástroje.
hvězdičky.
MĚSÍCE
JÍDLA
140
Page 6
63602029CZ.fm Page 141 Wednesday, October 24, 2007 5:20 PM
JAK ODMRAZOVAT A ČISTIT MRAZICÍ ODDÍL
Doporučujeme odmrazovat mrazničku jednou nebo
dvakrát ročně, nebo když vrstva námrazy na
stěnách dosáhne 3 mm. Doporučujeme odmrazovat
tehdy, když je v oddílu nejmenší množství potravin.
1.
Otevřete dveře a vyjměte z oddílu všechny
potraviny, zabalte je těsně k sobě do novinového
papíru a uložte je na velmi chladné místo nebo do
speciální chladicí tašky.
2. Odpojte chladničku od elektrické sítě
3.
Nechte otevřené dveře, aby se led na stěnách oddílu
mohl rozpustit.
4.
Rozmrazenou vodu na dně oddílu odstraňte.
5.
Vnitřek vyčistěte houbou namočenou v roztoku teplé
vody a neutrálního čisticího prostředku.
Nepoužívejte čisticí prostředky s drsnými
částicemi.
6.
Pečlivě ho opláchněte a osušte.
Poznámka: K odstraňování námrazy nepoužívejte
špičaté nebo ostré nástroje, abyste nenapravitelně
nepoškodili vnitřek chladničky, ani ho nezahřívejte.
.
JAK ČISTIT CHLADICÍ ODDÍL
Chladicí oddíl pravidelně čistěte.
Odmrazování chladicího oddílu je zcela
automatické.
Pravidelné tvoření vodních kapek na vnitřní zadní stěně
chladicího oddílu znamená, že právě probíhá
automatické odmrazování.
Rozmrazená voda stéká do odpadního kanálku a odtud
do sběrné nádoby, kde se vypařuje.
Před každou údržbou nebo čištěním přístroje odpojte
spotřebič od elektrické sítě.
•
Použijte houbu namočenou v roztoku vlažné vody a/
nebo neutrálního čisticího prostředku.
•
Opláchněte a vysušte měkkým hadříkem.
Nepoužívejte prostředky s drsnými částicemi.
141
Page 7
63602029CZ.fm Page 142 Wednesday, October 24, 2007 5:20 PM
ÚDRŽBA A ČIŠTĚNÍ
Pro vestavné spotřebiče
•
Pravidelně vysavačem nebo kartáčem čistěte
větrací mřížky (viz
•
Vnější plochy čistěte měkkým hadříkem.
Dlouhodobá nepřítomnost
1.
Vyjměte potraviny z chladicího i mrazicího oddílu.
2.
Odpojte spotřebič od elektrické sítě.
3.
Odmrazte mrazicí oddíl, vyčistěte a vysušte oba
oddíly.
4.
Nechte otevřené dveře, abyste zabránili vzniku
nepříjemných pachů.
obrázek A
).
Obr. A
JAK ODSTRANIT PORUCHU
1. Spotřebič nefunguje.
•
Nebyl přerušen proud?
•
Je zástrčka správně zasunutá do zásuvky?
•
Je dvoupólový sít’ový vypínač zapnutý?
•
Není spálená sít’ová pojistka?
•
Není poškozený přívodní kabel?
•
Není termostat v poloze 0 (Stop)?
2. Teplota uvnitř oddílů není dostatečně
nízká.
•
Jsou dveře řádně zavřené?
•
Není spotřebič umístěn blízko zdroje tepla?
•
Je termostat ve správné poloze?
•
Nebrání něco cirkulaci vzduchu přes
ventilační mřížky?
3. Teplota uvnitř chladicího prostoru je
příliš nízká.
•
Je termostat ve správné poloze?
4. Na dně chladicího oddílu je voda.
•
Není ucpaný odvod rozmrazené vody?
5. Vnitřní osvětlení nefunguje.
Zkontrolujte nejdříve bod 1 a potom:
•
Odpojte spotřebič od elektrické sítě.
Je-li třeba vyměnit žárovku, viz pokyny a
obrázek uvedené v přiložené tabulce.
•
Zkontrolujte žárovku a je-li to třeba,
vyměňte ji za novou. Žárovka nesmí být
silnější než 15 W.
6. Nadměrné množství námrazy v
mrazicím oddíle.
•
Jsou dveře řádně zavřené?
•
Nebrání vložené potraviny zavření dveří?
Poznámka:
• Je-li přední okraj chladničky teplý, nejde
o závadu, ale o jev zabraňující
kondenzaci.
• Bublání a šumění v chladicím okruhu
neznamená závadu, je normální.
142
Page 8
63602029CZ.fm Page 143 Wednesday, October 24, 2007 5:20 PM
SERVIS
Než se spojíte se servisem:
1.
Přesvědčte se, zda nemůžete odstranit
poruchu sami (viz” Jak odstranit poruchu”).
2.
Znovu zapněte spotřebič a přesvědčte se,
zda porucha trvá.
Je-li tomu tak, spotřebič opět vypněte a
zkoušku po hodině opakujte.
3.
V případě stále trvající poruchy zavolejte do
servisu.
Sdělte:
•
typ poruchy,
•
model,
INSTALACE
•
Spotřebič nesmí být umístěn v blízkosti
tepelného zdroje.
•
Umístěte ho na suché a dobře větrané
místo.
•
Nezakrývejte horní a dolní větrací prostor.
•
Vyčistěte vnitřek (viz kapitolu “ JAK čistit
chladicí oddíl”).
Připojení k elektrické síti
• Připojení k síti musí být provedeno v
souladu s místními předpisy.
•
Údaje o napětí a příkonu jsou uvedeny na
typovém štítku umístěném na boku
zásobníku na ovoce a zeleninu.
Pro volně instalované spotřebiče
(ne vestavné)
•
Spotřebič bude nejlépe fungovat,
ponecháte-li nad ním prostor nejméně 5 cm
a okolní nábytek postavíte v takové
vzdálenosti, která umožní minimální
cirkulaci vzduchu.
•
Spotřebič musí být zcela vyrovnaný, je-li to
třeba, seřiďte přední nožičky.
•
servisní číslo (číslo, které se nachází za
slovem SERVICE na typovém štítku
umístěném uvnitř spotřebiče),
•
svoji úplnou adresu,
•
své telefonní číslo s předvolbou.
Poznámka: Změna směru otevírání dveří
provedená servisní službou se nepovažuje
za opravu splňující podmínky záruky.
• Uzemnění spotřebiče je podle zákona
povinné. Výrobce odmítá jakoukoli
odpovědnost za případné škody na
lidech, zvířatech nebo věcech
způsobené nedodržením výše
uvedených předpisů.
•
Jestliže zástrčka přívodního kabelu
neodpovídá zásuvce, požádejte o výměnu
zásuvky kvalifikovaného elektrikáře.
•
Nepoužívejte prodlužovací kabely ani
rozdvojky.
Odpojení od elektrické sítě
•
Spotřebič musí být odpojitelný od elektrické
sítě buď vytažením přívodního kabelu ze
zásuvky nebo pomocí dvoupólového
sít’ového vypínače umístěného před
zásuvkou.
143
Page 9
63602029CZ.fm Page 144 Wednesday, October 24, 2007 5:20 PM
ZMĚNA STRANY OTEVÍRÁNÍ DVEŘÍ
Stranu otvírání dveří chladničky i mrazničky je možné
změnit.
•
Ověřte si, že chladnička ani mraznička nejsou
připojeny k elektrické síti a jsou prázdné.
•
Doporučujeme, aby změnu otevírání dveří prováděly
dvě osoby.
Potřebné nástroje
•
Křížový šroubovák
•
Šroubovák
•
Klíč nebo hlavicový klíč velikosti 8 mm a 10 mm.
Spotřebič opřete o zadní stranu, abyste měli přístup k
podstavci; nenaklánějte spotřebič dozadu o více než 45°
a opřete ho o pěnu, která byla součástí obalu nebo o
podobný materiál, aby se nepoškodily chladicí trubky na
zadní straně spotřebiče.
Ze zadní strany spotřebiče odstraňte dva šrouby.
Odstraňte horní stranu spotřebiče.
Pomocí klíče nebo hlavicového klíče velikosti 8 mm
odstraňte 3 šrouby závěsu. Odstraňte tři šrouby na
opačné straně.
Odstraňte držák a plastový kryt.
Odstraňte a vyměňte čep držáku.
Nasaďte ho na opačné straně spotřebiče.
Nadzdvihněte horní dveře z držáku prostředního závěsu
a odtáhněte je od spotřebiče. Odstraňte stavěcí šroub z
horní strany chladničky a namontujte ho na opačnou
stranu.
Odstraňte prostřední závěs pomocí klíče nebo
hlavicového klíče velikosti 8 mm.
Dávejte pozor, abyste neztratili bílou rozpěrku. Závěs
položte stranou. Nadzdvihněte dveře z dolního držáku.
Odstraňte krycí destičky ze středu chladničky a
namontujte je na opačnou stranu. Odstraňte krycí
destičky ze dveří a namontujte pouzdra závěsů na
opačnou stranu.
144
Page 10
63602029CZ.fm Page 145 Wednesday, October 24, 2007 5:20 PM
Vyšroubujte vyrovnávací nožičky a odstraňte je.
Odstraňte dolní závěs pomocí klíče nebo hlavicového
klíče velikosti 8 mm. Vyjměte a vyměňte čep; pomocí
klíče velikosti 10 mm vyšroubujte matici a pomocí
šroubováku vyjměte čep. Někdy je nutné k úplnému
vyjmutí čepu vytlačit čep zdola.
Odstraňte šroub podstavce a namontujte na opačnou
stranu.
Odstraňte krycí destičky z nepoužité strany spotřebiče a
namontujte je na otvory po držácích.
Nasaďte dveře a držáky v opačném pořadí.
Při výměně nožiček dejte pozor, aby větší nožička byla
na straně bez držáku.
Zkontrolujte, zda jsou oboje dveře vodorovně vyrovnané
a těsnění na všech stranách dobře drží, teprve potom
řádně utáhněte dolní závěs.
145
Loading...
