Page 1
6It33071.fm Page 54 Thursday, February 5, 2004 2:37 PM

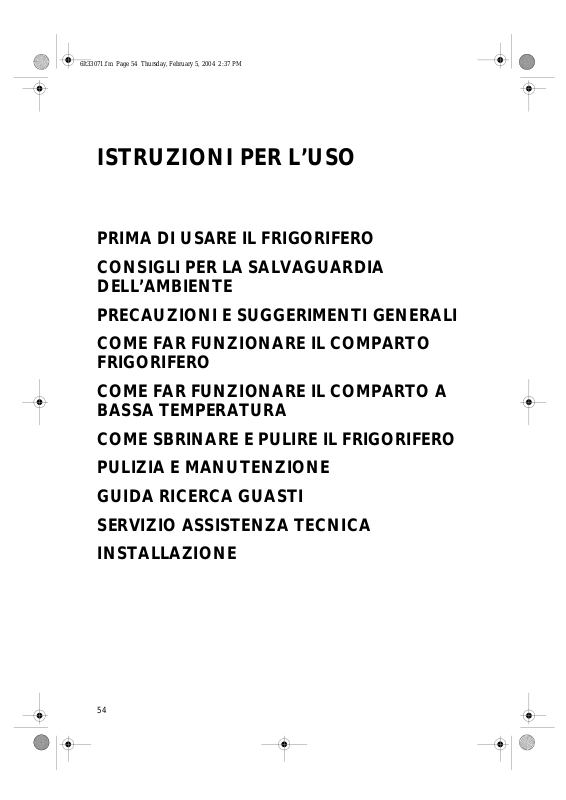

ISTRUZIONI PER L’USO
PRIMA DI USARE IL FRIGORIFERO
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
PRECAUZIONI E SUGGERIMENTI GENERALI
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO
COME FAR FUNZIONARE IL COMPARTO A
BASSA TEMPERATURA
COME SBRINARE E PULIRE IL FRIGORIFERO
PULIZIA E MANUTENZIONE
GUIDA RICERCA GUASTI
SERVIZIO ASSISTENZA TECNICA
INSTALLAZIONE
54
Page 2
6It33071.fm Page 55 Thursday, February 5, 2004 2:37 PM
PRIMA DI USARE IL FRIGORIFERO
Il prodotto che avete acquistato è ad uso
esclusivamente domestico.
comparto a bassa temperatura,
Il
consente la produzione di cubetti di ghiaccio, la
conservazione di alimenti surgelati e congelati ed
una perfetta congelazione di cibi freschi e cotti (solo
in comparto );
manuale
sbrinamento automatico
conservazione di alimenti freschi e bevande.
Per utilizzare al meglio il vostro apparecchio,
vi invitiamo a leggere attentamente le
istruzioni per l’uso in cui troverete la
descrizione del vostro apparecchio e consigli
utili per la conservazione dei cibi.
comparto frigorifero
. Il
lo sbrinamento è
, consente la
se presente
, dotato di
Conservare questo libretto per future
consultazioni.
,
1.
Dopo aver sballato l’apparecchio, accertarsi
che la porta chiuda perfettamente.
Eventuali danni devono essere comunicati al
rivenditore entro 24 ore.
2. Attendere almeno due ore prima di
mettere in funzione l’apparecchio, per dar
modo al circuito refrigerante di essere
perfettamente efficiente.
3.
Accertarsi che l’installazione ed il collegamento
elettrico siano effettuati da un tecnico
qualificato, secondo le istruzioni del fabbricante
e le norme locali in vigore.
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
1. Imballo
Il materiale di imballo è riciclabile al 100% ed è
contrassegnato dal simbolo del riciclaggio.
Per lo smaltimento seguire le normative locali.
Il materiale di imballaggio (sacchetti di plastica, parti in
polistirolo, ecc.) deve essere tenuto fuori dalla portata
dei bambini in quanto potenziale fonte di pericolo.
2. Prodotto
L’apparecchio è stato fabbricato con materiale
riciclabile. Rottamarlo seguendo le normative locali
per lo smaltimento dei rifiuti.
Renderlo inservibile tagliando il cavo elettrico di
alimentazione. Non disperderlo nell’ambiente,
bensì consegnarlo presso gli appositi centri di
raccolta per il recupero dei gas refrigeranti.
Informazione:
Questo apparecchio è senza CFC (il circuito
refrigerante contiene R134a) o senza HFC
(il circuito refrigerante contiene R600a Isobutano). Per maggiori dettagli, riferirsi alla
targhetta matricola posta sull’apparecchio.
PRECAUZIONI E SUGGERIMENTI GENERALI
•
•
Usare il
conservazione di alimenti freschi ed il
a bassa temperatura
cubetti di ghiaccio, la conservazione di alimenti
surgelati ed il congelamento di alimenti freschi
(solo in comparto ).
•
Fare attenzione a non coprire od ostruire le
aperture di ventilazione dell’apparecchio.
•
Non introdurre nel comparto a bassa
temperatura contenitori di vetro con liquidi
poiché potrebbero esplodere.
•
Non mangiare cubetti di ghiaccio o ghiaccioli subito
dopo averli tolti dal comparto a bassa temperatura
poiché potrebbero causare bruciature da freddo.
•
Per evitare il rischio di soffocamento e di
intrappolamento, non permettere ai bambini di
giocare o di nascondersi all’interno
dell’apparecchio.
comparto frigorifero
solo per la produzione di
solo per la
comparto
Prima di qualsiasi operazione di manutenzione o
pulizia, disinserire la spina dalla presa di corrente
o togliere l’alimentazione elettrica.
•
Il cavo di alimentazione può essere sostituito
soltanto da una persona autorizzata.
Dichiarazione di conformità
Questo apparecchio è destinato a venire in contatto
con i prodotti alimentari ed è conforme al D.L. 108
del 25.01.1992 (Direttiva Europea 89/109/CEE).
Informazione
Per gli apparecchi con Isobutano (R600a)
L’isobutano è un gas naturale senza effetti
sull’ambiente ma infiammabile. È quindi
indispensabile accertarsi che i tubi del circuito
refrigerante non siano danneggiati.
55
Page 3
6It33071.fm Page 56 Thursday, February 5, 2004 2:37 PM
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO
Messa in funzione dell’apparecchio
Avviamento dell’apparecchio
A secondo dei modelli, l’apparecchio è dotato di
esterni
Inserire la spina.
Per apparecchi dotati di
•
•
Per apparecchi dotati di
l’apparecchio è collegato, la luce interna si accende aprendo
la porta frigo se la manopola del termostato non è posizionata
sul simbolo z.
Il termostato, situato nel comparto frigorifero o sul pannello
frontale dell’apparecchio stesso, permette di regolare la
temperatura del comparto frigorifero e quella del comparto a
bassa temperatura (quando presente).
comandi interni
o
La luce, posta sotto il pannello comandi, si accende
all’apertura della porta.
La spia verde si accende indicando il funzionamento
dell’apparecchio.
.
comandi esterni
comandi interni
Regolazione della temperatura
1.
Per un corretto funzionamento e per la migliore
conservazione dei cibi,
termostato secondo le indicazioni riportate sulla
scheda allegata.
2.
Qualora si desideri variare la temperatura nel comparto,
ruotare la manopola di regolazione del termostato:
•
sui numeri
temperatura all’interno del comparto sia
MENO FREDDA
•
sui numeri
MEDIA;
•
sui numeri
temperatura
Termostato su z: le funzioni dell’apparecchio e
l’illuminazione sono interrotte.
Nota:
La temperatura ambiente, la frequenza di apertura della porta
e la posizione dell’apparecchio possono influenzare le
temperature interne. Le posizioni del termostato devono
variare in funzione di questi fattori.
più bassi 1-2/MIN
3-4/MED
più alti 5-7/MAX
consigliamo di regolare il
se volete che la
;
per ottenere una temperatura
PIU’ FREDDA
per avere una
.
Come conservare gli alimenti nel comparto
frigorifero
Riporre gli alimenti come illustrato nella figura.
A Alimenti cotti
B Pesce, carni
C Frutta e verdura
DBottiglie
E Formaggi
Note:
•
La distanza fra i ripiani e la parete posteriore interna del
frigorifero assicura la libera circolazione dell’aria.
•
Non disporre gli alimenti a diretto contatto con la parete
posteriore del comparto frigorifero.
•
Non porre alimenti ancora caldi nel frigorifero.
•
Conservare i liquidi in contenitori chiusi.
Attenzione
La conservazione di verdure ad alto contenuto di acqua
può provocare la formazione di condensa sul ripiano in
vetro del cassetto frutta e verdura: ciò non pregiudica
il corretto funzionamento dell’apparecchio.
comandi
:
, quando
56
Page 4
6It33071.fm Page 57 Thursday, February 5, 2004 2:37 PM
COME FAR FUNZIONARE IL COMPARTO A
BASSA TEMPERATURA
Il comparto a bassa temperatura è a , o a
.
Nei comparti a o si possono conservare gli
alimenti surgelati per il periodo indicato sulla
confezione. Se il comparto a bassa temperatura è a
, vi si possono anche congelare gli alimenti freschi.
La quantità degli alimenti freschi che è possibile
congelare in 24 ore è riportata sulla targhetta
matricola.
Nota:
Il comparto a bassa temperatura è in grado di mantenere la
temperatura appropriata per la conservazione dei cibi, anche
in caso di interruzione di energia elettrica. Si consiglia
comunque, durante tale periodo, di evitare di aprire la porta
del comparto.
Come procedere per il congelamento degli
alimenti freschi (solo in comparto )
Importante
•
Avvolgere e sigillare gli alimenti freschi da congelare in: fogli
di alluminio, pellicola trasparente, imballi impermeabili di
plastica, contenitori di polietilene con coperchi, contenitori
da congelatore purché idonei per alimenti da congelare.
•
Sistemare gli alimenti da congelare nel vano superiore,
lasciando sufficiente spazio fra i pacchetti per consentire la
libera circolazione dell’aria.
•
Per un’ottimale procedura di congelamento, spostare la
manopola termostato di mezza tacca, verso i numeri più
bassi, quando vengono inseriti gli alimenti nel comparto
congelatore.
•
Dopo 24 ore il congelamento è completato.
Per apparecchi con comparto
Per i mesi di conservazione degli alimenti freschi
congelati, attenersi alla tabella qui riportata.
Al momento dell’acquisto di alimenti surgelati,
accertarsi che:
•
L’imballo o il pacchetto siano intatti, poiché l’alimento può
deteriorarsi. Se un pacchetto è gonfio o presenta delle
macchie di umido, non è stato conservato nelle condizioni
ottimali e può avere subìto un inizio di scongelamento.
•
Acquistare gli alimenti surgelati per ultimi e usare borse
termiche per il trasporto.
•
Appena a casa riporre immediatamente gli alimenti
surgelati nel comparto a bassa temperatura.
•
Non ricongelare gli alimenti parzialmente scongelati, ma
consumarli entro 24 ore.
•
Evitare o ridurre al minimo le variazioni di temperatura.
Rispettare la data di scadenza riportata sulla confezione.
•
Seguire sempre le istruzioni sull’imballo per la
conservazione degli alimenti congelati.
MESI CIBI
57
Page 5
6It33071.fm Page 58 Thursday, February 5, 2004 2:37 PM
Produzione di cubetti di ghiaccio
Riempire di acqua per 2/3 la bacinella per il ghiaccio e
•
riporla nel comparto a bassa temperatura.
Qualora la bacinella fosse attaccata al fondo del comparto a
•
bassa temperatura, non utilizzare oggetti appuntiti o
taglienti per rimuoverla.
Per facilitare la rimozione dei cubetti di ghiaccio dalla
•
bacinella, fletterla leggermente.
.
COME SBRINARE E PULIRE IL FRIGORIFERO
Prima di eseguire qualsiasi operazione di
manutenzione o pulizia, togliere la spina dalla presa di
corrente o comunque disinserire l’apparecchio dalla
rete elettrica.
Lo sbrinamento del comparto frigorifero è
completamente automatico.
La presenza periodica di goccioline d’acqua sulla parete
posteriore interna del comparto frigorifero evidenzia la fase di
sbrinamento automatico.
L’acqua di sbrinamento viene convogliata automaticamente in
un foro di scarico, quindi raccolta in un contenitore ove evapora.
Pulire regolarmente l’interno del foro di drenaggio dell’acqua
di sbrinamento, usando l’utensile in dotazione, per garantire il
deflusso costante e corretto dell’acqua di sbrinamento.
Sbrinamento del comparto a bassa temperatura
Suggeriamo di sbrinare il comparto a bassa
temperatura 1 o 2 volte l’anno o quando la formazione
di brina risulta eccessiva.
La formazione di brina è un fenomeno normale. La
quantità e la rapidità di accumulo varia a seconda delle
condizioni ambientali e della frequenza di apertura
della porta. L’accumulo di brina soprattutto sulla parte
superiore del comparto è un fenomeno naturale e non
preclude il corretto funzionamento dell’apparecchio.
Si consiglia di effettuare lo sbrinamento quando le
scorte sono minime.
Aprire la porta e rimuovere tutti gli alimenti avvolgendoli in
•
fogli di giornale a stretto contatto fra loro e riporli in un
luogo molto fresco o in una borsa termica.
Lasciare aperta la porta per permettere lo scioglimento
•
della brina.
Pulire l’interno con una spugna imbevuta in una soluzione di
•
acqua tiepida e/o detergente neutro. Non utilizzare
sostanze abrasive.
Risciacquare e asciugare con cura.
•
Sistemare gli alimenti.
•
Chiudere la porta.
•
Reinserire la spina.
•
Avviare il prodotto.
•
58
Page 6
6It33071.fm Page 59 Thursday, February 5, 2004 2:37 PM
PULIZIA E MANUTENZIONE
•
Pulire periodicamente le griglie di ventilazione ed il
condensatore situato nella parte posteriore del prodotto
con un aspirapolvere o una spazzola.
•
Pulire l’esterno con un panno morbido.
Per assenze prolungate
1.
Svuotare completamente il frigorifero.
2.
Disinserire il prodotto dalla rete elettrica.
3.
Sbrinare e pulire gli interni.
4.
Per impedire la formazione di muffe, di cattivi odori e di
ossidazioni, la porta dell’apparecchio deve rimanere
aperte quando l’apparecchio non è in funzione.
5.
Pulire l’apparecchio.
•
Pulire l’interno del comparto a bassa temperatura (nei
modelli ove disponibile) durante lo sbrinamento.
•
Pulire periodicamente il comparto frigorifero con una
spugna inumidita in acqua tiepida e/o detergente neutro.
Risciacquare ed asciugare con un panno morbido. Non
usare abrasivi.
•
Pulire l’esterno con un panno morbido inumidito in acqua.
Non utilizzare paste o pagliette abrasive, né smacchiatori
(es. acetone, trielina) né aceto.
59
Page 7
6It33071.fm Page 60 Thursday, February 5, 2004 2:37 PM
GUIDA RICERCA GUASTI
1. L’apparecchio non funziona.
•
C’è un’interruzione di corrente?
•
La spina è ben inserita nella presa di corrente?
•
L’interruttore bipolare di rete è inserito?
•
Il fusibile è bruciato?
•
Il cavo di alimentazione è rotto?
•
Il termostato è sulla posizione z (Stop)?
2. La temperatura all’interno dei
comparti non è sufficientemente
fredda.
•
La porta è stata chiusa correttamente?
•
I cibi ostacolano la chiusura delle porta?
•
L’apparecchio è installato vicino ad una
sorgente di calore?
•
Il termostato è sulla posizione corretta?
•
La circolazione dell’aria attraverso le aperture
di ventilazione è ostruita?
3. La temperatura all’interno del
comparto frigorifero è troppo fredda.
•
Il termostato è sulla posizione corretta?
4. L’apparecchio è eccessivamente
rumoroso.
•
L’installazione dell’apparecchio è stata
effettuata correttamente?
•
I tubi nella parte posteriore si toccano o
vibrano?
5. C’è acqua sul fondo del comparto
frigorifero.
•
Lo scarico dell’acqua di sbrinamento è
ostruito?
6. Eccessiva formazione di brina nel
comparto a bassa temperatura.
•
La porta è stata chiusa correttamente?
•
I cibi ostruiscono la chiusura della porta?
Note:
Rumori di gorgoglio e soffi di espansioni,
derivanti dal circuito refrigerante, sono da
considerarsi normali.
SERVIZIO ASSISTENZA TECNICA
Prima di contattare il Servizio Assistenza:
1.
Verificare se non è possibile eliminare da soli i
guasti (vedere “Guida ricerca guasti”).
2.
Riavviare l’apparecchio per accertarsi che
l’inconveniente sia stato ovviato. Se il risultato è
negativo, disinserire nuovamente l’apparecchio
e ripetere l’operazione dopo un’ora.
3.
Se il risultato è ancora negativo, contattare il
Servizio Assistenza.
Comunicare:
•
il tipo di guasto,
•
il modello,
•
il numero Service (la cifra che si trova dopo la
parola SERVICE, sulla targhetta matricola
posta all’interno dell’apparecchio),
•
il Vostro indirizzo completo,
•
il Vostro numero e prefisso telefonico.
60
Nota:
La reversibilità della porta dell’apparecchio,
se effettuata dal Servizio Assistenza Tecnica
non è considerato intervento di garanzia.
Reversibilità non prevista su prodotti con
maniglia frontale
Page 8
6It33071.fm Page 61 Thursday, February 5, 2004 2:37 PM
INSTALLAZIONE
•
Installare l’apparecchio lontano da fonti di calore.
L’installazione in un ambiente caldo, l’esposizione diretta ai
raggi solari o la collocazione dell’apparecchio nelle vicinanze di
una fonte di calore (caloriferi, fornelli), aumentano il consumo
di corrente e dovrebbero essere evitate.
•
Qualora ciò non fosse possibile, è necessario rispettare le
seguenti distanze minime:
•
30 cm da cucine a carbone o petrolio;
•
3 cm da cucine elettriche e/o a gas.
•
Montare i distanziali in dotazione sulla parte posteriore del
condensatore posto dietro l’apparecchio (vedi figura).
•
Per il funzionamento ottimale, prevedere uno spazio minimo
di 5 cm sopra l’apparecchio e disporre gli altri mobili accostati
ad una distanza sufficiente da permettere una minima
circolazione dell’aria.
•
Posizionarlo in luogo asciutto e ben aerato, in piano,
regolando se necessario i piedini anteriori.
•
Pulire l’interno.
•
Inserire gli accessori a corredo.
Collegamento elettrico
• I collegamenti elettrici devono essere conformi alle
normative locali.
•
I dati relativi alla tensione e alla potenza assorbita sono
riportati sulla targhetta matricola, posta all’interno
dell’apparecchio.
• La messa a terra dell’apparecchio è
termini di legge.
Il fabbricante declina ogni responsabilità per eventuali
danni subiti da persone, animali o cose, derivanti dalla
mancata osservanza delle norme sopra indicate.
•
Se la spina e la presa non sono dello stesso tipo, far sostituire
la presa da un tecnico qualificato.
•
Non usare prolunghe o adattatori multipli.
Scollegamento elettrico
Lo scollegamento elettrico deve essere possibile o disinserendo
la spina o tramite un interruttore bipolare di rete posto a monte
della presa.
obbligatoria a
61
Loading...
