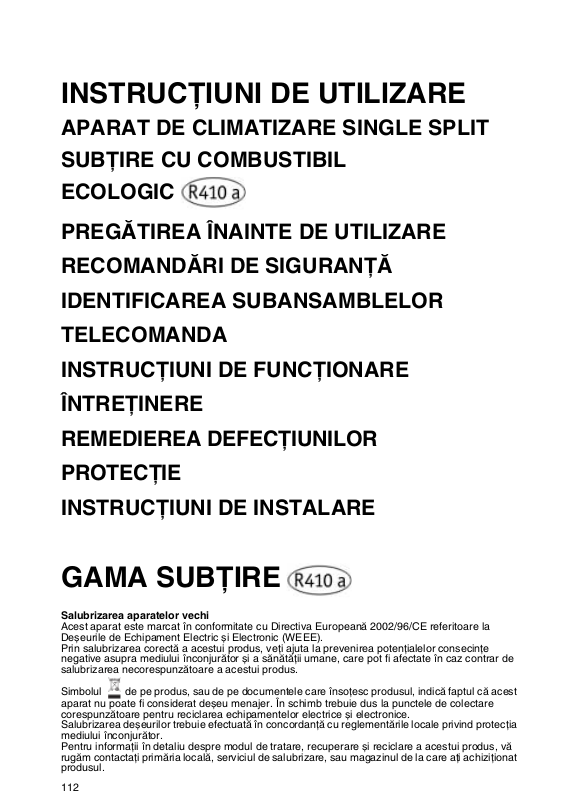

INSTRUCŢIUNI DE UTILIZARE

APARAT DE CLIMATIZARE SINGLE SPLIT
SUBŢIRE CU COMBUSTIBIL
ECOLOGIC

PREGĂTIREA ÎNAINTE DE UTILIZARE
RECOMANDĂRI DE SIGURANŢĂ
IDENTIFICAREA SUBANSAMBLELOR
TELECOMANDA
INSTRUCŢIUNI DE FUNCŢIONARE
ÎNTREŢINERE
REMEDIEREA DEFECŢIUNILOR
PROTECŢIE
INSTRUCŢIUNI DE INSTALARE

GAMA SUBŢIRE

Salubrizarea aparatelor vechi

Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE referitoare la
Deșeurile de Echipament Electric și Electronic (WEEE).
Prin salubrizarea corectă a acestui produs, veţi ajuta la prevenirea potenţialelor consecinţe
negative asupra mediului înconjurător și a sănătăţii umane, care pot fi afectate în caz contrar de
salubrizarea necorespunzătoare a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoţesc produsul, indică faptul că acest
aparat nu poate fi considerat deșeu menajer. În schimb trebuie dus la punctele de colectare
corespunzătoare pentru reciclarea echipamentelor electrice și electronice.
Salubrizarea deșeurilor trebuie efectuată în concordanţă cu reglementările locale privind protecţia
mediului înconjurător.
Pentru informaţii în detaliu despre modul de tratare, recuperare și reciclare a acestui produs, vă
rugăm contactaţi primăria locală, serviciul de salubrizare, sau magazinul de la care aţi achiziţionat
produsul.

112

PREGĂTIREA ÎNAINTE DE UTILIZARE

Înainte de a folosi aparatul de climatizare, verificaţi și presetaţi următoarele.

• Presetarea telecomenzii

De fiecare dată când bateriile telecomenzii sunt înlocuite, telecomanda este setată pe Pompa de căldură.
Dacă aparatul de climatizare pe care l-aţi achiziţionat este unul numai cu răcire, setarea pe Pompă de
căldură nu produce nici o modificare.

• Funcţia Lumina de fundal (opţional)

Apăsând orice buton de pe telecomandă timp de aproximativ 2 secunde, lumina de fundal se aprinde. După
ce butonul este eliberat, se stinge automat după 10 secunde.

Notă: Lumina de fundal este o funcţie opţională.

• Presetarea Auto Restart (Repornire automată)

Funcţia Auto restart (Repornire automată) nu este presetată de producător. Pentru a anula funcţia de
repornire automată, apăsaţi butonul Emergency (Rezervă) (ON/OFF (PORNIT/OPRIT)) de pe unitatea de
interior timp de cel puţin 5 secunde. Un semnal sonor va semnaliza faptul că funcţia repornire automată
este setată și aparatul de climatizare este în mod așteptare.
Pentru a anula funcţia de repornire automată, apăsaţi butonul Emergency (Rezervă) (ON/OFF (PORNIT/
OPRIT)) de pe unitatea de interior timp de cel puţin 5 secunde. Un semnal sonor va semnaliza faptul că
funcţia repornire automată este anulată și aparatul de climatizare este în mod așteptare.

RECOMANDĂRI DE SIGURANŢĂ

Aveţi grijă să nu faceţi următoarele.

•

Este indicat să lăsaţi curentul de aer să se împrăștie în toată
camera.

•

Nu lăsaţi să ajungă curentul de aer la arzătoare de gaz și mașini de
gătit.

•

Nu atingeţi butoanele de comandă când aveţi mâinile umede.

Aveţi grijă într-o asemenea situaţie.

•

Nu reparaţi dumneavoastră aparatul, pentru orice fel de probleme
apelaţi întotdeauna la un tehnician calificat.

Asiguraţi-vă de respectarea acestei instrucţiuni.

•

Nu puneţi nici un obiect pe unitatea de exterior.

Împământarea este esenţială.

•

Este responsabilitatea utilizatorului ca aparatul să fie împământat în
conformitate cu reglementările locale, de către un tehnician
calificat.

Avertizare:

•

Folosiţi o sursă de alimentare corespunzătoare, în concordanţă cu
cerinţele de pe plăcuţa indicatoare cu caracteristici tehnice. Nu
folosiţi nici un cablu de extensie pentru alimentarea cu energie.

•

Nu lăsaţi să se murdărească întrerupătorul sau ștecherul. Conectaţi
cablul de alimentare la aparat ferm și corect.

•

Nu folosiţi întrerupătorul de alimentare de la sursă și nu trageţi de
ștecher pentru a opri aparatul în timpul funcţionării.

•

Nu răsuciţi, nu trageţi și nu apăsaţi cablul de alimentare, pentru că
se poate rupe.

•

Nu introduceţi un băţ sau ceva similar în unitate. Aceasta deoarece
ventilatorul se rotește la viteză mare.

•

În cazul unei funcţionări defectuoase, opriţi aparatul mai întâi cu
telecomanda, înainte de a decupla tensiunea de alimentare.

Pentru modelele R410a:
Acest produs conţine gaze de seră fluorinate incluse în

Protocolul de la Kyoto, gazul refrigerant fiind într-un sistem
sigilat ermetic. Gaz refrigerant: R410a are un potenţial de
încălzire globală (Global Warming Potential - GWP) 1975.

113

IDENTIFICAREA SUBANSAMBLELOR

A

B

D

Unitatea de interior

R
U
N

C
O
M

P
.

C

T
I
M
E
R

S
L
E
E

L

I

M

G

P

H

H
ig

h

hr

lo

w

S
W

I
NG

M

O

D
E

F
AN

S
L

E
E

P

T
I
M

E

E

F

C

Unitatea de exterior

N

O

P

Q

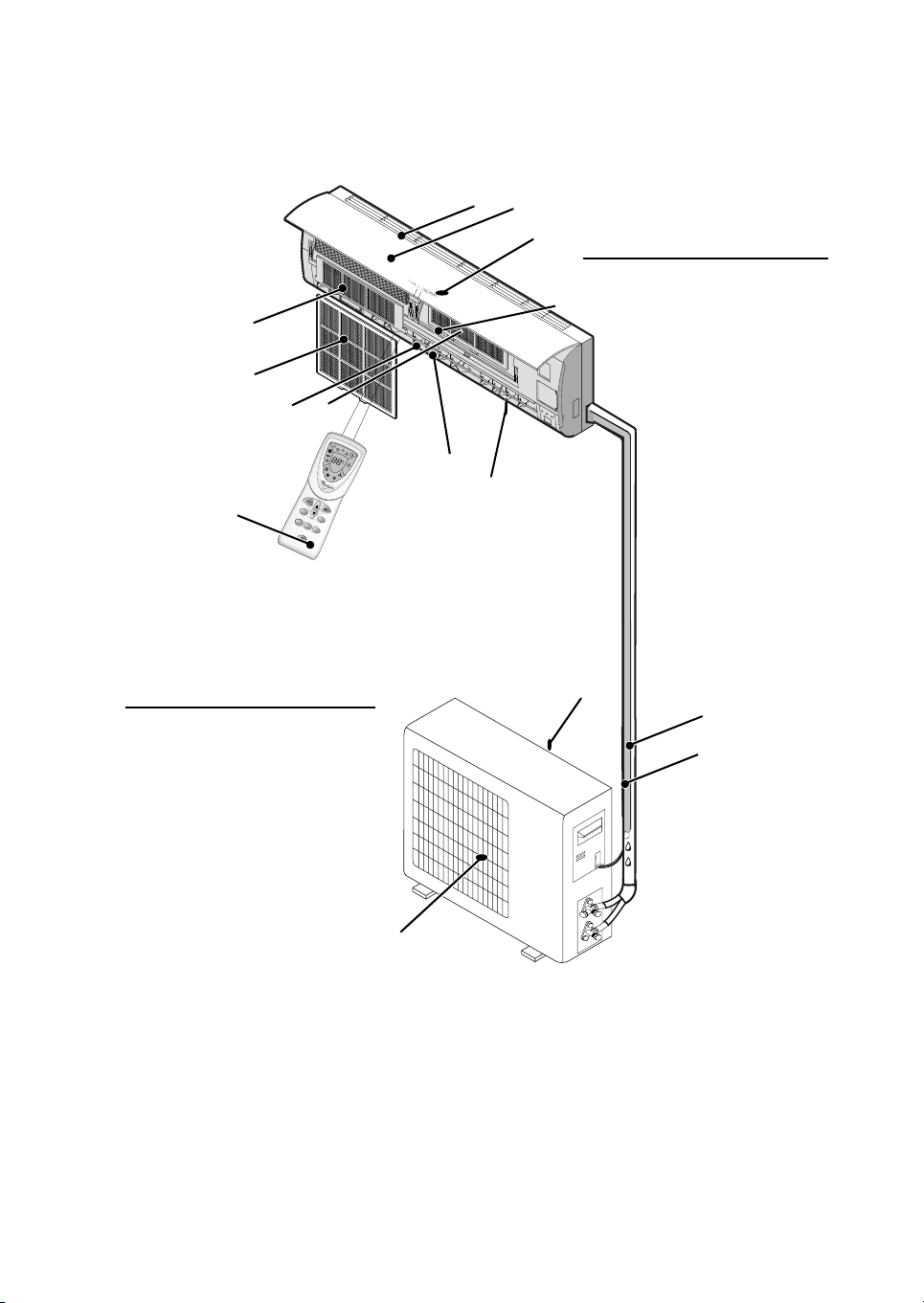

Unitatea de interior
A

- Priza de aer

B

- Panou frontal

C

- Butonul Emergency (Rezervă)

D

- Panou de afișare

E

- Orificiu de ieșire a aerului

F

- Fantă pentru reglare verticală

G

- Fantă pentru reglare orizontală

H

- Filtru Photic Catalyst (opţional)

I

- Filtru electrostatic (opţional)

L

- Telecomanda

M

- Filtru de aer

NOTĂ:
Figura de mai sus este o simplă prezentare a unităţii, este posibil să nu corespundă cu forma exterioară
a aparatului pe care l-aţi achiziţionat.

Unitatea de exterior
N

- Priza de aer

O

- Ţevi și cablu de legătură pentru alimentarea la
reţea

P

- Furtun de evacuare

Notă: Apa de condens se scurge
la funcţionarea în modul COOLING
(RĂCIRE) sau DRY (USCAT).

Q

- Orificiu de ieșire a aerului

114

2

3

4

RUN

COMP. SLEEP

1

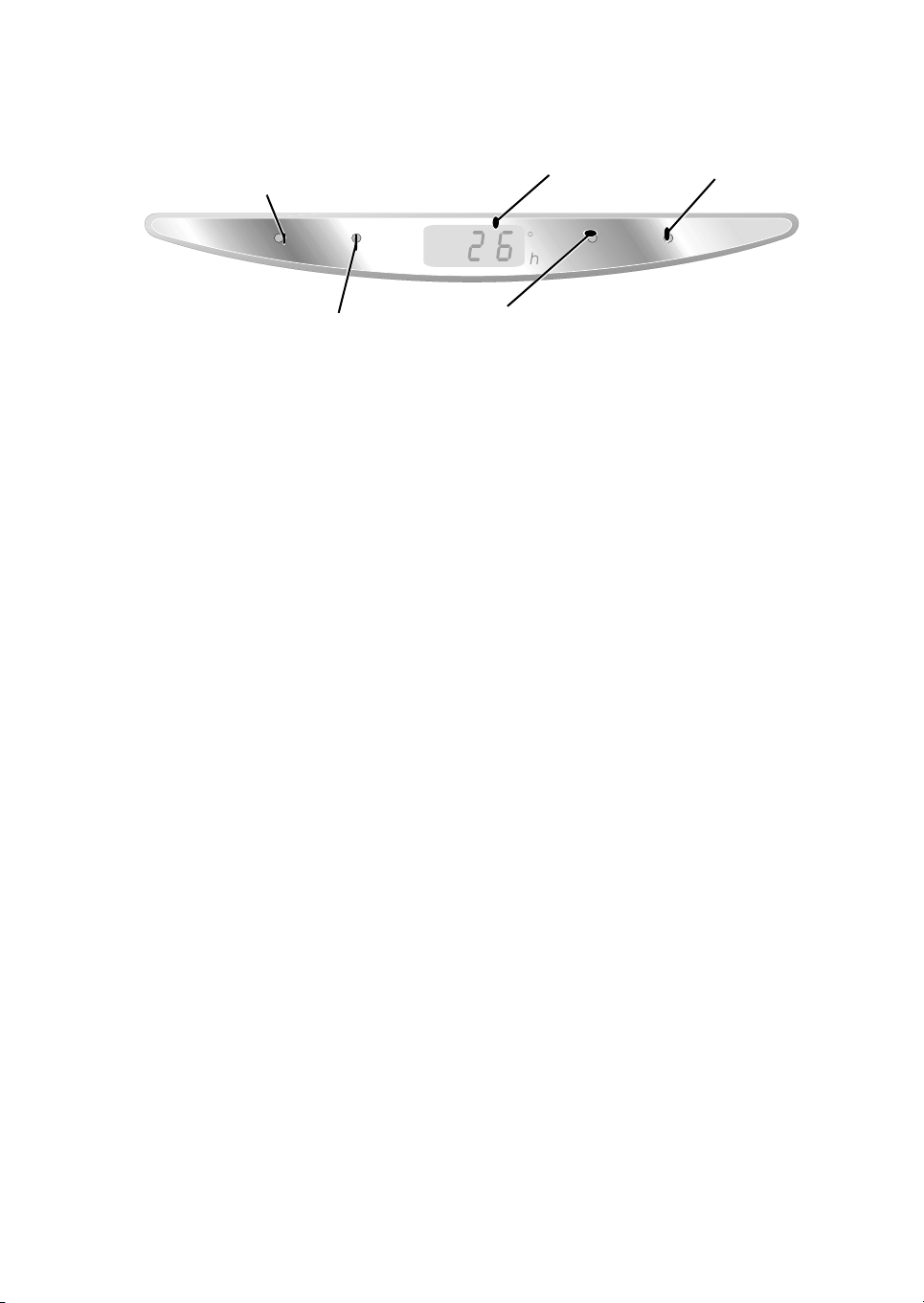

1. Indicatorul compresorului

Este aprins atunci când compresorul
funcţionează.

2. Indicator de funcţionare

Este activat pe durata funcţionării. Clipește pe
durata decongelării.

3. Afișaj temperatură

Afișează temperatura setată.

4. Indicator al funcţionării în regim de
noapte

Se aprinde când aparatul este în modul
funcţionare în regim de noapte.

5. Indicatorul cronometrului

Este aprins pe durata perioadei setate.

C

TIM E R

5

Forma și poziţia întrerupătoarelor și indicatoarelor pot fi diferite în funcţie de model, dar funcţiile lor
sunt similare.

115

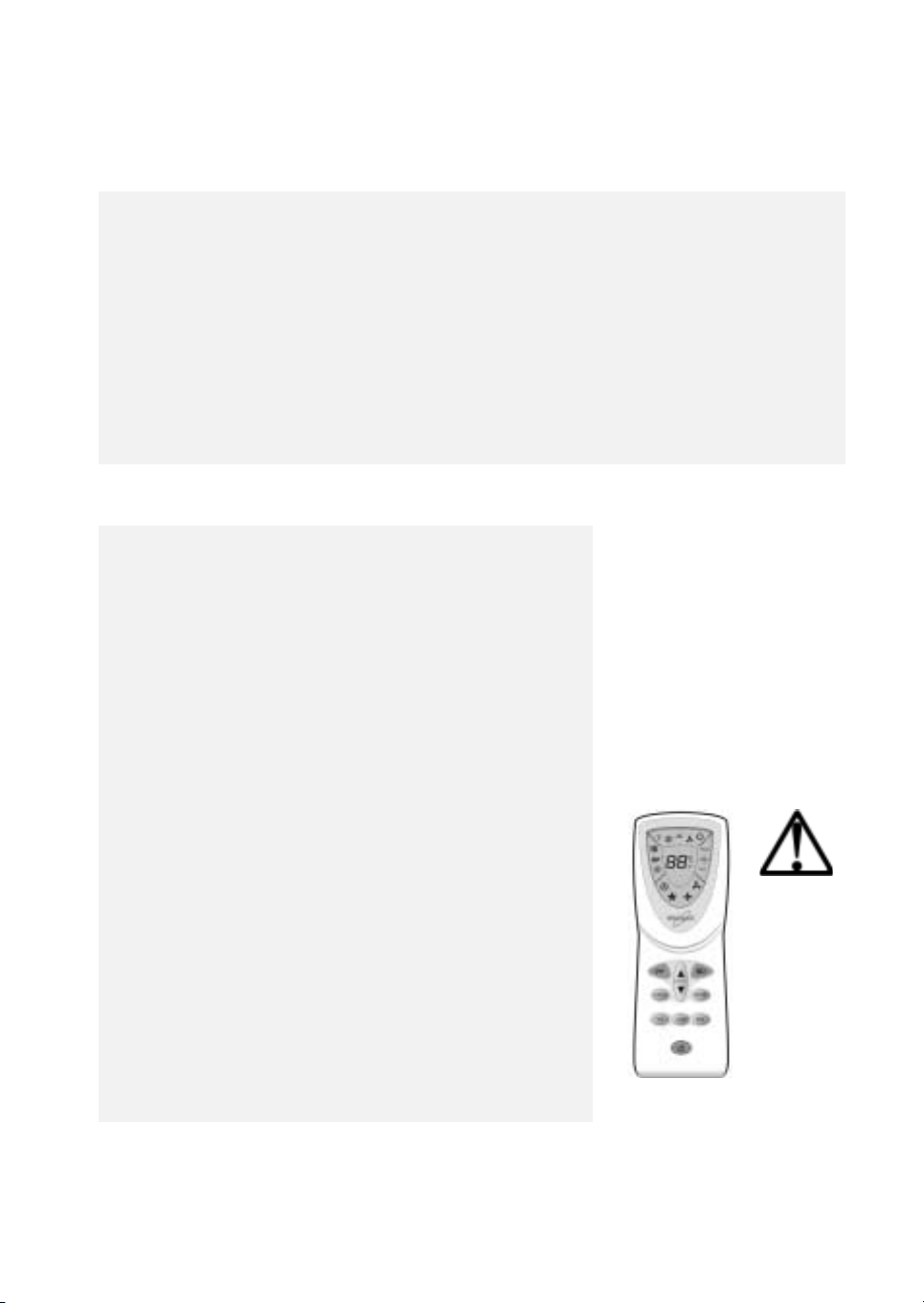

TELECOMANDA

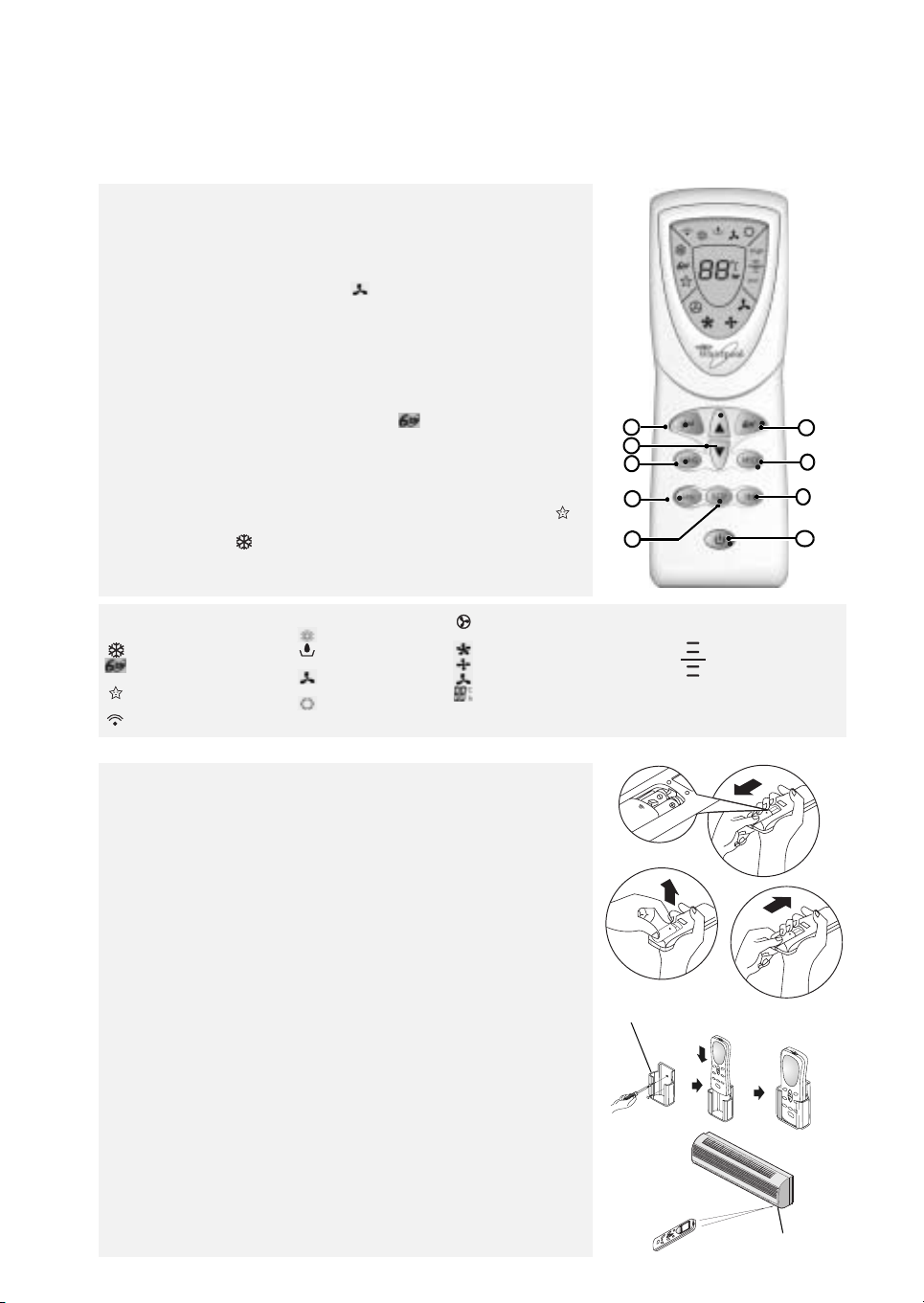

Telecomanda trimite semnale sistemului.

A. Butonul ON/OFF (PORNIT/OPRIT)

Dacă apăsaţi acest buton aparatul va porni atunci când este
alimentat sau se va opri atunci când este în funcţiune.

B. Butonul MODE (MOD)

Folosit pentru a selecta modul de funcţionare.

C. Butonul FAN (VENTILATOR)

Folosit pentru a selecta viteza ventilatorului în secvenţa auto,
mare, medie sau mică.

D. Butoanele de REGLARE A TEMPERATURII CAMEREI

Folosite pentru a selecta temperatura camerei.
Folosite pentru a seta ora în modul TIMER (CRONOMETRU).

E. Butonul SWING (OSCILARE)

Folosit pentru a opri sau a porni reglarea pe verticală a oscilării fantei
și pentru setarea direcţiei dorite de curgere a aerului în sus/jos.

F. Butonul 6th Sense (“Al 6-lea simţ”)

Folosit pentru a intra direct în modul de funcţionare logic
aleatoriu, indiferent dacă unitatea este pornită sau oprită.

G. Butonul TIMER SET/CANCEL (REGLARE/ANULARE

CRONOMETRU)

Folosit pentru a seta sau anula funcţionarea cronometrului.

H. Butonul SLEEP (FUNCŢIONARE ÎN REGIM DE NOAPTE)

Folosit pentru a seta sau anula funcţionarea în regim de noapte.

I. Butonul JET

Folosit pentru a porni sau opri răcirea rapidă.
(Răcirea rapidă funcţionează la viteza ridicată a ventilatorului cu
temperatura setată automat la 18°C).

Simboluri indicatoare pe
panoul cu cristale lichide:

Indicator Jet
Indicator 6th Sense
(“Al 6-lea simţ”)
Indicator al funcţionării
în regim de noapte
Transmitere semnal

Indicator al răcirii
Indicator al
uscării
Indicator numai
ventilator
*Indicator al
încălzirii

Viteză automată a
ventilatorului
Viteză mare a ventilatorului
Viteză medie a ventilatorului
Viteză mică a ventilatorului
Afișare temperatură setată
Afișare cronometru setat

NOTĂ: Afișajul telecomenzii continuă să indice chiar și atunci când unitatea a încetat funcţionarea.

Cum să introduceţi bateriile

•

Scoateţi capacul bateriei în direcţia săgeţii.

•

Introduceţi noile baterii având grijă ca semnele (+) și (-) ale beteriei
să fie potrivite bine.

•

Puneţi la loc capacul prin glisarea înapoi în poziţie.

NOTĂ:

•

Folosiţi 2 baterii LR03 AAA (1,5 V). Nu folosiţi baterii reîncărcabile.
Înlocuiţi bateriile nu unele noi de același tip atunci când afișajul
devine neclar.

I
D
E

C

H

Folosit pentru a

High

regla temperatura
în modul 6th Sense
(“Al 6-lea simţ”)
sau modul Dry
(Uscat) (Vezi

Low

pagina 118 modul
“Al 6-lea simţ”

pentru detalii)

F

B

G

A

Păstrarea telecomenzii și indicaţii pentru folosire

Telecomanda poate fi păstrată într-un suport montat pe perete.

NOTĂ:

Suportul pentru telecomandă este un subansamblu opţional.

Cum să folosiţi telecomanda

Pentru a acţiona aparatul de climatizare, îndreptaţi telecomanda spre
receptorul de semnal. Telecomanda va acţiona aparatul de
climatizare la o distanţă de până la 7 m când este îndreptată spre
receptorul de semnal al unităţii de interior.

Funcţia Lumina de fundal (opţional)
Vă rugăm consultaţi pagina 113 “Pregătirea înainte de utilizare“

pentru detalii.

116

Suport telecomandă

Receptor de semnal

INSTRUCŢIUNI DE FUNCŢIONARE

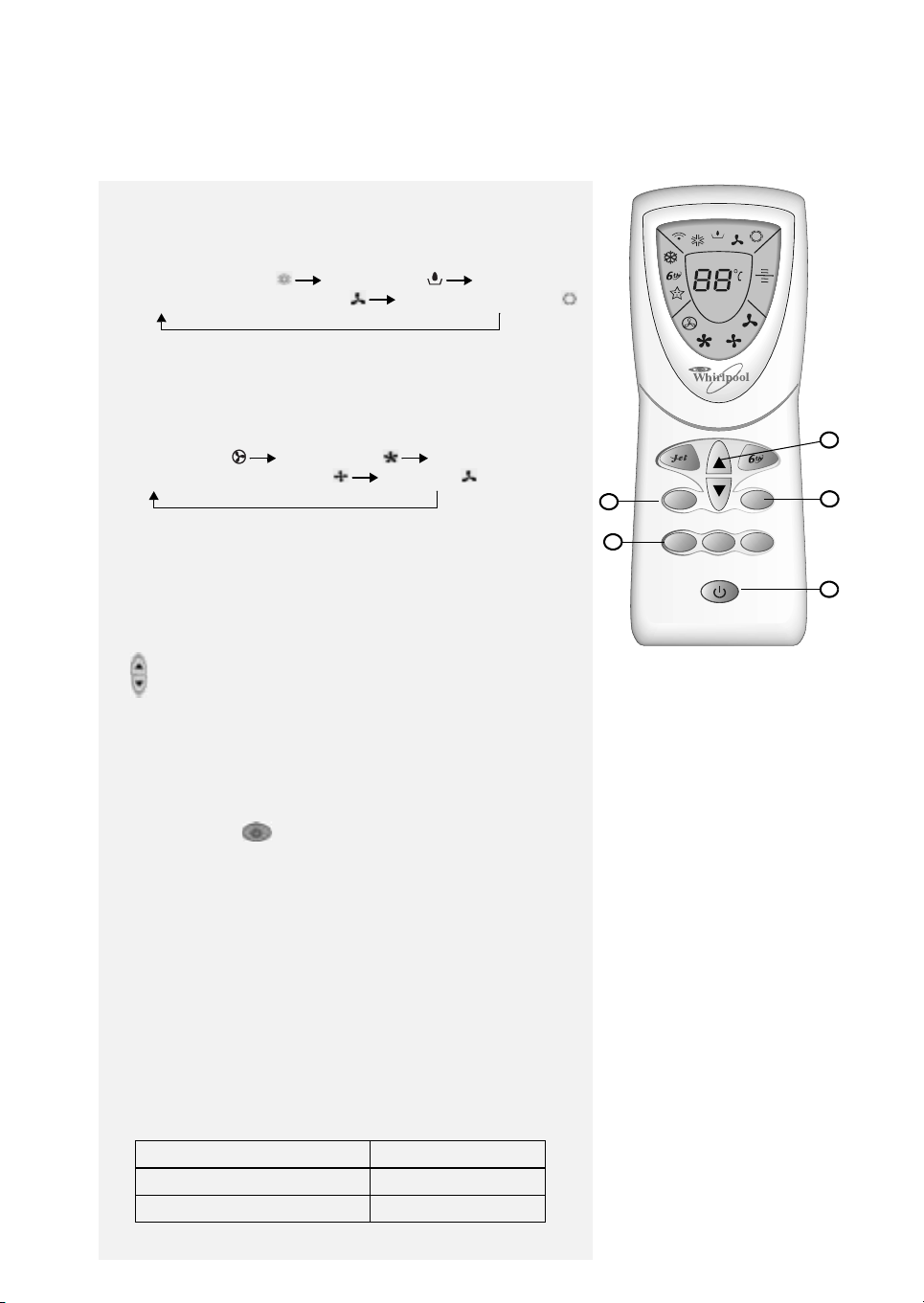

Mod de funcţionare

1. Selectarea modului

De fiecare dată când butonul
funcţionare este modificat în următoarea secvenţă:

COOLING (RĂCIRE) DRY (USCAT) FAN ONLY

(NUMAI VENTILATOR) HEATING (ÎNCĂLZIRE)

Atenţie:

Modul Heating (Încălzire) NU este disponibil pentru aparatele de
climatizare numai cu răcire.

2. Modul “FAN” (“VENTILATOR”)

De fiecare dată când butonul “FAN” (“VENTILATOR”) este apăsat,
viteza ventilatorului este modificată în următoarea secvenţă:

AUTO (AUTO) HIGH (MARE) MEDIUM

(MEDIU) LOW (MIC)

MODE (MOD)

este apăsat, modul de

5

SWING

High

hr

low

3

MODE

1

Atenţie:

•

În modul “FAN ONLY” (“NUMAI VENTILATOR”), sunt disponibile
numal “High” (“Mare”), “Medium” (“Mediu”) și “Low” (“Mic”).

•

În modul “DRY” (“USCAT”), curentul de aer este setat automat pe
“Low” (“Mic”), butonul “FAN” (“VENTILATOR”) este dezactivat în
acest caz.

3. Setarea temperaturii

Apăsaţi o dată pentru a mări temperatura setată cu 1°C
Apăsaţi o dată pentru a reduce temperatura setată cu 1°C

Domeniul de temperaturi de setare disponibile:
*ÎNCĂLZIRE, RĂCIRE 18°C ~ 32°C
DRY (USCAT) temperatura camerei ± 2°C
FAN ONLY (NUMAI VENTILATOR)nu se poate seta

*NOTĂ: Modul Heating (Încălzire) NU este disponibil pentru
aparatele de climatizare numai cu răcire.

4. Pornirea

Apăsaţi butonul , când aparatul primește semnalul, indicatorul
RUN (FUNCŢIONARE) al unităţii de interior se aprinde.

Modurile de funcţionare SWING (OSCILARE), 6th Sense (Al 6-lea
simţ), TIMER (CRONOMETRU), SLEEP (FUNCŢIONARE ÎN REGIM
DE NOAPTE) și JET vor fi descrise în paginile următoare.

Atenţie:

• Când se schimbă modul în timpul funcţionării, uneori aparatul nu
răspunde imediat. Așteptaţi 3 minute.

• Pe durata operaţiei de încălzire, nu există curgere de aer la
început. După 2-5 minute, curentul de aer va fi eliminat până
când temperatura schimbătorului de căldură interior crește.

• Așteptaţi 3 minute înainte de a reporni aparatul.

Comanda direcţiei de curgere a aerului

5. Comanda direcţiei de curgere a aerului

Curentul de aer vertical este reglat automat la un anumit unghi în
concordanţă cu modul de funcţionare după pornirea unităţii.
De asemenea, direcţia de curgere a aerului poate fi reglată
conform propriilor dvs. cerinţe prin apăsarea butonului “SWING”
(“OSCILARE”) de pe telecomandă.

mod de funcţionare direcţia curentului de aer

RĂCIRE, USCAT

*ÎNCĂLZIRE, NUMAI VENTILATOR

*Modul Heating (Încălzire) este disponibil numai pentru
modelele cu pompă de căldură.

orizontal

în jos

SLEEP

2

FAN

TIM E

4

117

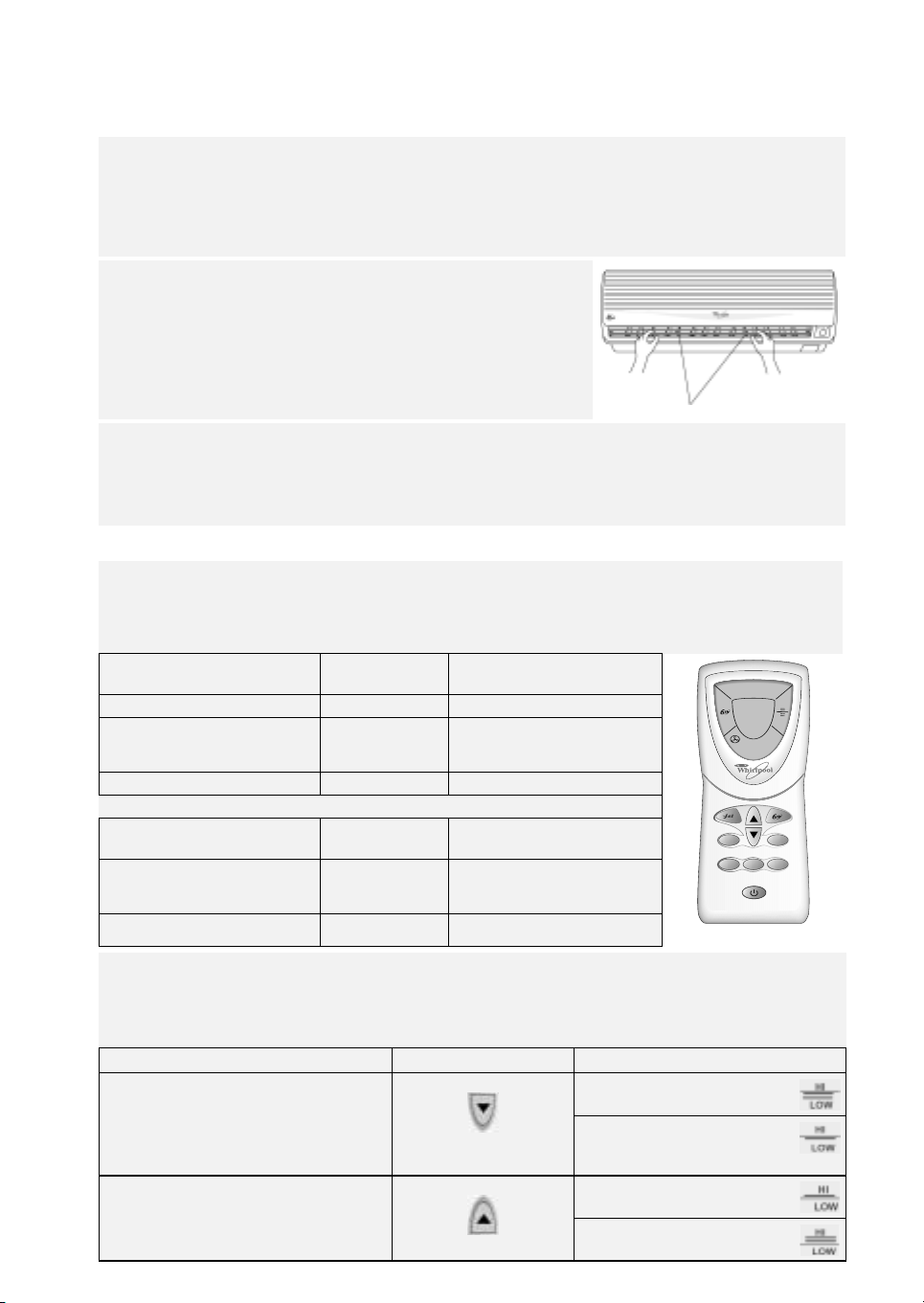

Reglarea verticală a curentului de aer (folosind telecomanda)

Folosiţi telecomanda pentru a seta unghiurile de curgere.

Schimbarea direcţiei jetului de aer.

Apăsând butonul “SWING” (“OSCILARE”) o dată, fanta pentru reglare verticală va oscila automat în sus și în
jos.

Direcţia dorită a curentului de aer.

Apăsaţi butonul “SWING” (“OSCILARE”) din nou când fantele oscilează la un unghi potrivit, după dorinţă.

ů

Reglarea orizontală a curentului de aer (manual)

Rotiţi barele de comandă a fantelor pentru reglare orizontală, pentru a
modifica curgerea orizontală a aerului așa cum se prezintă.

Notă: Forma unităţii poate arăta diferit faţă de cea a aparatului de
climatizare pe care l-aţi ales.

Bare de comandă a fantei pentru
reglare orizontală

Atenţie:

• Nu rotiţi cu mâna fantele pentru reglare verticală, pentru că poate apărea o funcţionare defectuoasă.
Dacă se întâmplă acest lucru, mai întâi opriţi aparatul și deconectaţi-l de la alimentarea cu energie
electrică, apoi conectaţi-l din nou.

• Este bine să nu lăsaţi fanta de reglare verticală înclinată în jos pentru o perioadă lungă de timp în
modul COOLING (RĂCIRE) sau DRY (USCAT), pentru a împiedica picurarea apei de condens.

Modul 6th Sense (“Al 6-lea simţ”)

Apăsând butonul 6th Sense (“Al 6-lea simţ”), unitatea intră direct în modul de funcţionare logică aleatorie,
indiferent dacă unitatea este pornită sau oprită. În acest mod, temperatura și viteza ventilatorului sunt setate
automat în funcţie de temperatura efectivă a camerei.

Modul de funcţionare și temperatura sunt determinate de temperatura de interior
Modelele cu pompă de căldură

Temperatura interioară

Mod de

funcţionare

21°C sau mai mică ÎNCĂLZIRE 22°C

21°C - 26°C USCAT

Peste 26 RĂCIRE 26°C

Modelele numai cu răcire

Temperatura interioară

Mod de

funcţionare

26°C sau mai mică USCAT

Peste 26 RĂCIRE 26°C

Temperatura de

referinţă

Temperatura camerei scade

cu 1,5°C după funcţionarea

timp de 3 minute

Temperatura de

referinţă

Temperatura camerei scade

cu 1,5°C după funcţionarea

timp de 3 minute

High

low

SWING

MODE

SLEEP

TIME

FAN

Atenţie: Butonul 6th Sense (“Al 6-lea simţ”) nu are efect în modul JET.
Notă: Temperatura, curentul de aer și direcţia sunt controlate automat în modul 6th Sense (“Al 6-lea

simţ”). Totuși, o reducere sau creștere cu până la 2°C se poate seta cu telecomanda dacă aveţi totuși
o senzaţie de disconfort.

O reducere sau creștere cu până la 2°C se poate seta în modul 6th Sense (“Al 6-lea simţ”)

Senzaţia dumneavoastră Buton Procedură de reglare

Apăsaţi o dată pentru a reduce

Ușor prea cald

Poate fi setată o reducere de până la 2°C

temperatura setată cu 1°C
Apăsaţi de două ori pentru a

reduce temperatura setată cu
2°C

Ușor prea rece

Poate fi setată o creștere de până la 2°C

Apăsaţi o dată pentru a mări
temperatura setată cu 1°C

Apăsaţi de două ori pentru a
mări temperatura setată cu 2°C

118

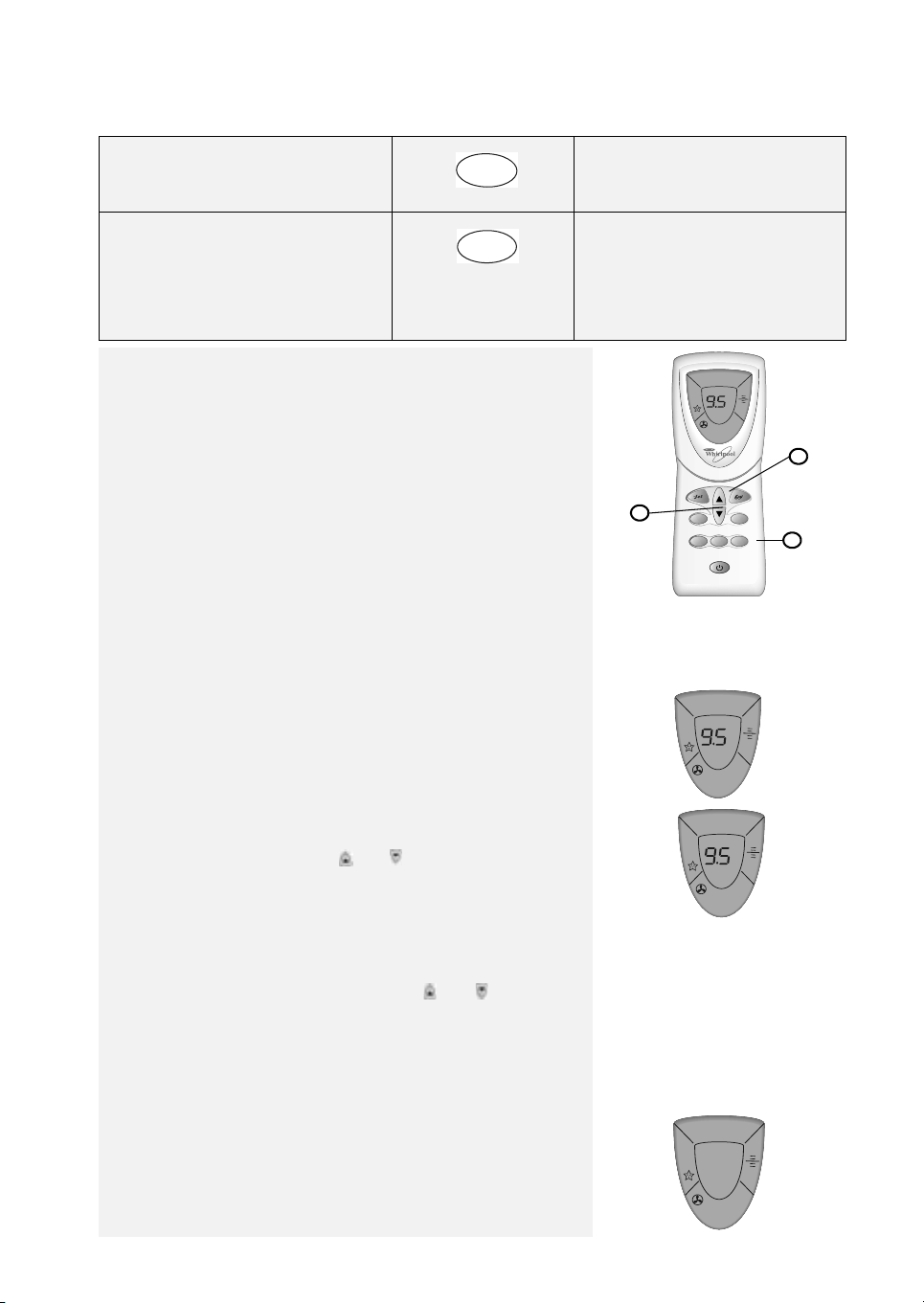

Disconfort din cauza volumului nepotrivit

al curentului de aer.

FAN

GNIWS

Disconfort din cauza direcţiei nepotrivite

a curentului de aer.

Modul Cronometru

Este convenabil să setaţi cronometrul cu butonul TIMER
(CRONOMETRU) atunci când plecaţi dimineaţa de acasă, pentru a
avea o temperatură confortabilă în cameră la întoarcere. Puteţi de
asemenea decupla cronometrul noaptea pentru a vă bucura de un
somn bun.

Setarea cronometrului

•

Setarea unei ore de pornire atunci când aparatul este oprit.

•

Setaţi o oră de decuplare pe durata funcţionării.

•

Pe măsură ce timpul trece, panoul indicator cu cristale lichide
de pe telecomandă afișează numai timpul rămas, nu
temperatura setată.

•

Ora anterior setată este memorizată și noua oră setată va porni
de la ora anterior setată.

•

Nu se pot seta în același timp atât ora de pornire cât și cea de
decuplare.

•

Camera este posibil să nu atingă temperatura dorită în
intervalul de timp prestabilit; acest lucru depinde de
dimensiunea camerei.

1. De exemplu setarea funcţionării următoare după 9,5 ore

Setaţi modul de funcţionare dorit, temperatura și viteza
ventilatorului de interior, apoi apăsaţi butonul TIMER
(CRONOMETRU) (1); litera “h” va clipi pe panoul indicator cu
cristale lichide.

Viteza ventilatorului de interior
alternează între High (Mare), Medium
(Mediu) și Low (Mic) de fiecare dată
când acest buton este apăsat.

Apăsaţi o dată, fanta pentru reglare
verticală oscilează pentru a modifica
direcţia verticală de curgere a aerului.
Apăsaţi încă o dată, oscilarea se
oprește. Pentru direcţia orizontală de
curgere a aerului, vă rugăm consultaţi
pagina anterioară pentru detalii.

High

Low

hr

2

2

SWING

MODE

SLEEP

TIME

FAN

hr

1

High

Low

2. De exemplu setarea funcţionării următoare după 9,5 ore

Poziţionaţi telecomanda spre receptorul de semnal al unităţii de
interior, apoi apăsaţi butonul sau (2) când litera “h”
clipește. Selectaţi ora dorită, apoi apăsaţi butonul TIMER
(CRONOMETRU).
Poate fi auzit un semnal sonor:

•

Indicatorul cronometrului de pe unitatea interioară se aprinde.

•

Litera “h” se oprește din clipire.

Atenţie: Apăsaţi butonul TIMER (CRONOMETRU), litera “h”
clipește pe panoul indicator cu cristale lichide, apoi puteţi
seta ora. De fiecare dată când butonul sau este apăsat:

Dacă ora dorită este în interval de 10 ore, ora setată crește
sau scade cu 0,5 ore.
Dacă ora dorită este mai mare de 10 ore, ora setată crește sau
scade cu 1 oră.
Ora care poate fi setată variază între 0,5 și 24 ore.

3. De exemplu anularea orei de pornire după 9,5 ore

Pentru a anula ora de pornire: apăsaţi butonul TIMER
(CRONOMETRU) din nou, se aude un semnal sonor și
indicatorul cronometrului de pe aparatul de interior se stinge.

High

Low

hr

High

Low

119

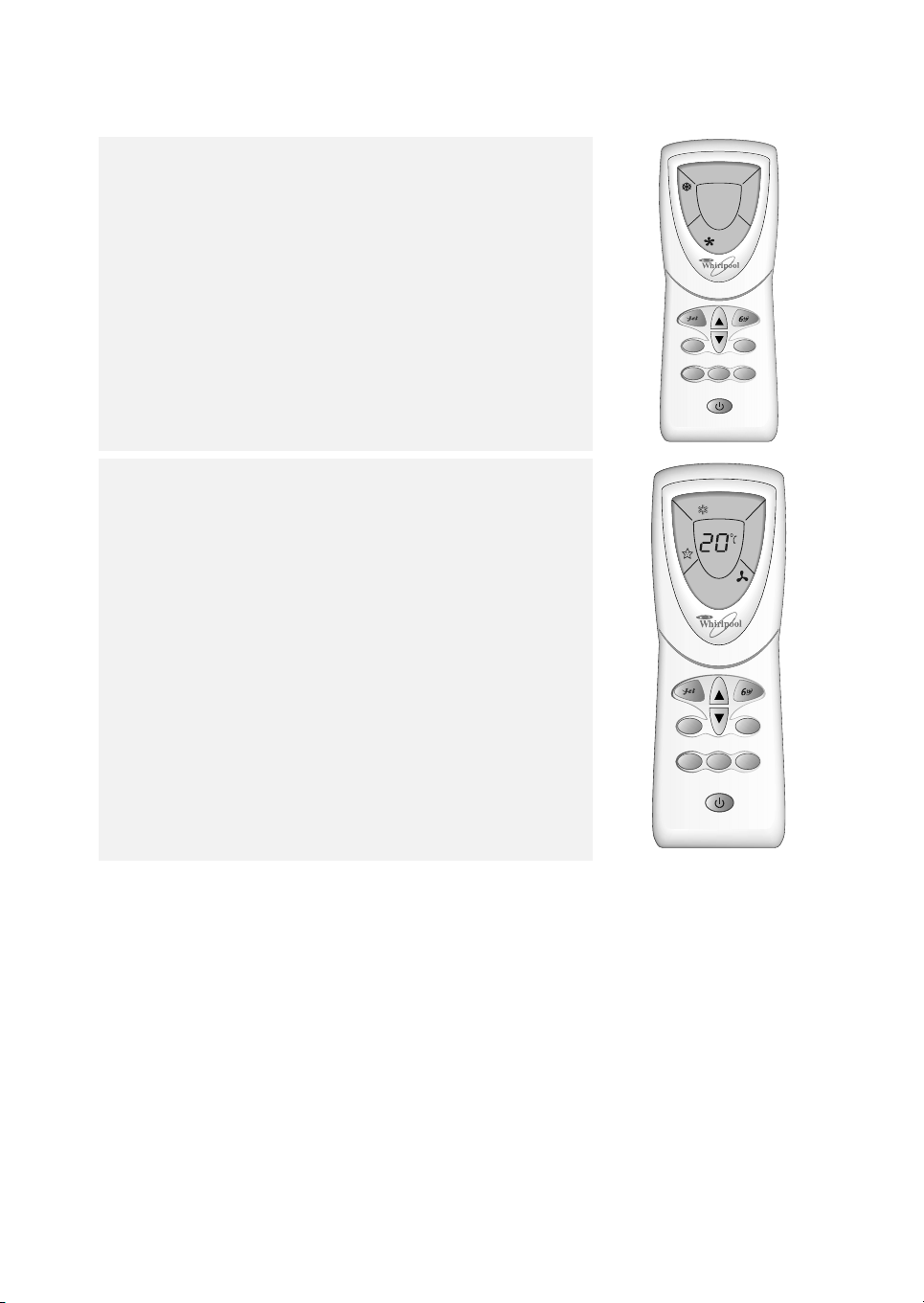

Modul JET

•

Modul JET este folosit pentru a porni sau a opri răcirea rapidă.
Răcirea rapidă funcţionează la viteza mare a ventilatorului,
schimbând automat temperatura setată la 18°C.

•

Modul JET poate fi setat atunci când aparatul este în funcţiune sau
alimentat cu energie.

•

În modul JET, puteţi seta direcţia curentului de aer și cronometrul.
Dacă doriţi să ieșiţi din modul JET, apăsaţi oricare din butoanele­JET, MODE (MOD), FAN (VENTILATOR), ON/OFF (PORNIT/
OPRIT) sau TEMPERATURE SETTING (SETARE
TEMPERATURĂ), afișajul va reveni la modul original.

Notă:
Butoanele SLEEP (Funcţionare în regim de noapte) și 6th Sense
(Al șaselea simţ) nu sunt disponibile în modul JET.
Butonul JET nu are efect în modul HEATING (ÎNCĂLZIRE).

Modul funcţionare în regim de noapte

Modul SLEEP (FUNCŢIONARE ÎN REGIM DE NOAPTE) poate fi
setat în modul de funcţionare COOLING (RĂCIRE) sau HEATING
(ÎNCĂLZIRE).
Această funcţie va face mediul ambiant mai confortabil în timpul
somnului.
În modul de funcţionare în regim de noapte,

•

Aparatul se va opri automat după funcţionarea timp de 8 ore.

•

Viteza ventilatorului este setată automat la viteza mică.

•

*Temperatura setată va crește cu max. 1°C dacă aparatul
funcţionează în modul răcire timp de două ore, apoi va rămâne
constantă.

•

Temperatura setată va scădea cu max. 3°C dacă aparatul
funcţionează în modul încălzire timp de 3 ore, apoi va rămâne
constantă.

În modul răcire, dacă temperatura camerei este 26°C sau mai
mare, temperatura setată nu se va modifica.
Modul Heating (Încălzire) NU este disponibil pentru aparatele de
climatizare numai cu răcire.

SW ING

SW ING

MODE

SLEEP

TI ME

FAN

MODE

SLEEP

FAN

TI ME

120

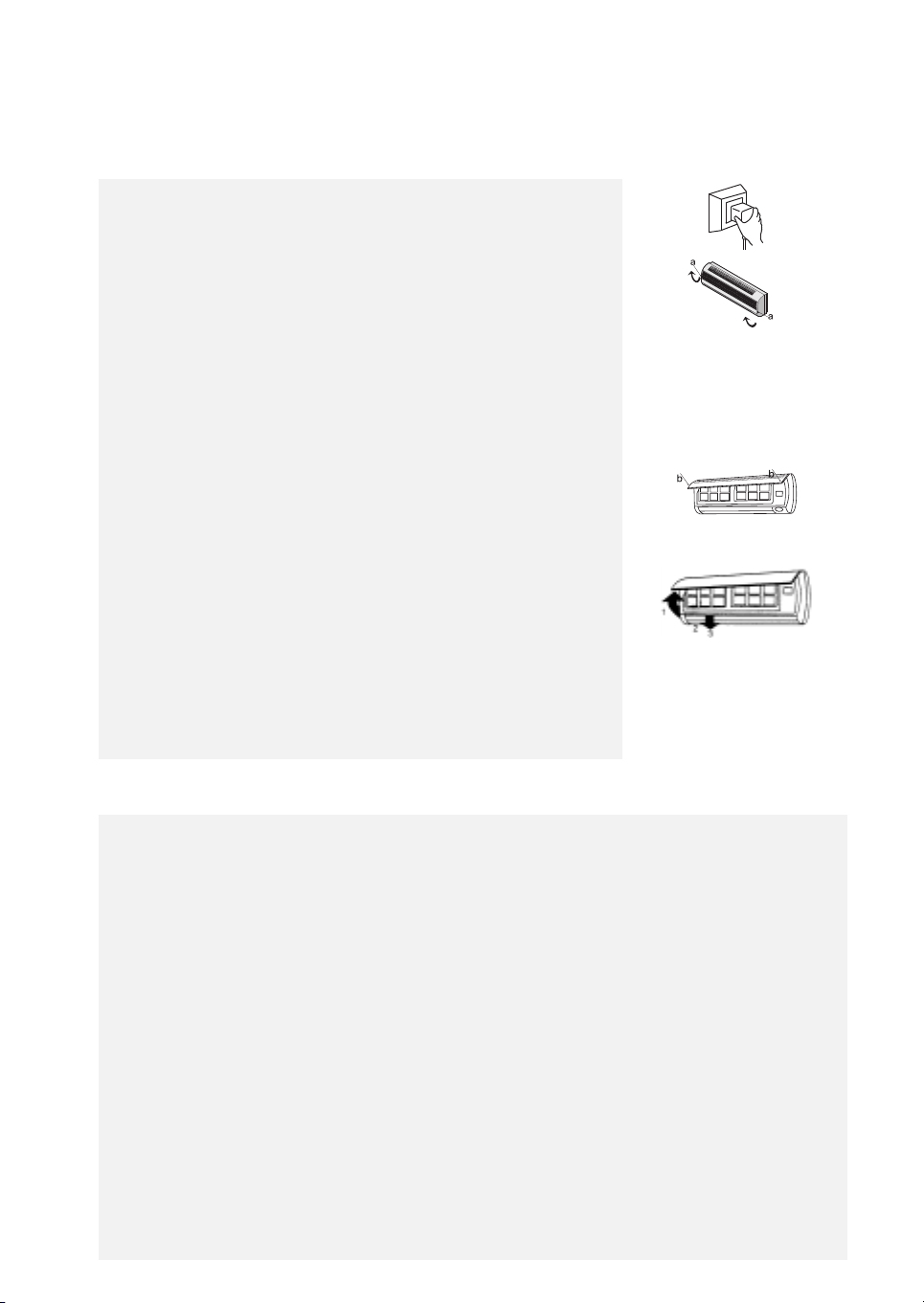

ÎNTREŢINERE

Întreţinerea aparatului

Deconectaţi de la reţea

Opriţi aparatul înaintea scoaterii din priză.

•

Pentru a scoate panoul frontal, trageţi-l înafară așa cum se arată în
figura (a)

Ștergeţi cu o cârpă moale, uscată

Folosiţi apă călduţă (sub 40°C) pentru a curăţa aparatul dacă este foarte murdar.

•

Folosiţi o cârpă uscată și moale pentru a-l curăţa.

Nu folosiţi niciodată substanţe volatile, cum ar fi benzina, sau praf de
curăţat pentru a curăţa aparatul.

Nu stropiţi niciodată cu apă unitatea interioară

•

Pericol! Șoc electric!

Puneţi la loc și închideţi panoul frontal

•

Puneţi la loc și închideţi panoul frontal prin apăsarea lui în jos așa cum
se arată în figura (b).

Curăţarea filtrului de aer

Este indicat să curăţaţi filtrul de aer după aproximativ 100 ore de funcţionare.

Opriţi aparatul și scoateţi filtrul de aer

Deschideţi panoul frontal.

1.

Apăsaţi filtrul de aer cu grijă, filtrul va ieși afară.

2.

Scoateţi afară filtrul.

3.

Puneţi la loc filtrul în poziţia sa originală după curăţare

Dacă filtrul este foarte murdar, curăţaţi-l într-o soluţie de apă călduţă cu
detergent neutru, apoi uscaţi-l la aer.

Închideţi panoul frontal.
Atenţie:
Curăţaţi filtrul de aer la fiecare două săptămâni atunci când aparatul

de climatizare funcţionează într-un mediu cu praf.

REMEDIEREA DEFECŢIUNILOR

Defect Analiză

•

Nu funcţionează

Nici un fel de aer rece sau cald

Control ineficient

Nu funcţionează imediat

Miros ciudat

Sunetul apei curgând

Poate fi auzit un sunet

Ceaţă pulverizată din orificiul

Indicatorul compresorului (roșu)

ventilatorul de interior se oprește.

de ieșire

se aprinde constant, și

S-a ars dispozitivul de protecţie sau siguranţa?

•

Uneori se oprește din funcţionare pentru a proteja aparatul.

•

Bateriile telecomenzii sunt descărcate?

•

Ștecherul este scos din priză?

•

Filtrul de aer este murdar?

•

Sunt blocate orificiile de intrare și de ieșire a aerului ale aparatului de
climatizare.

•

Temperatura este reglată corect.
Dacă există o interferenţă puternică (de la o descărcare de electricitate

•

statică excesivă, anormalitate în alimentarea cu tensiune electrică),
funcţionarea va fi anormală. În această situaţie, deconectaţi de la
alimentarea cu energie electrică și conectaţi la loc după 2-3 secunde.

•

La schimbarea modului în timpul funcţionării, este posibil să existe o
întârziere de 3 minute.

•

Acest miros poate proveni de la altă sursă, cum ar fi mobilier sau altele.

•

Cauzat de curgerea agentului frigorific în interiorul aparatului de
climatizare, nu e o defecţiune.

•

Cauzat de o expansiune sau contracţie a panoului frontal datorită
modificării temperaturii, nu e o defecţiune.

•

Ceaţa apare în cazul în care aerul din cameră devine foarte rece pe durata
funcţionării în modul “COOLING” (“RĂCIRE”) sau “DRY” (“USCAT”).

•

Unitatea trece de la modul încălzire la decongelare.
Indicatorul se va stinge în zece minute și revine la modul încălzire.

121

PROTECŢIE

Condiţii de funcţionare

Dispozitivul de protecţie poate declanșa și opri aparatul în situaţiile prezentate mai jos.

Temperatura aerului exterior este peste 24°C

*ÎNCĂLZIRE

RĂCIRE

USCAT Temperatura camerei este sub 18°C

*La modelele pentru condiţii climaterice tropicale (T3), punctul de temperatură este 52°C în loc de 43°C.

Dacă aparatul de climatizare funcţionează în modul “COOLING” (“RĂCIRE”) sau “DRY” (“USCAT”)
cu ușa și/sau fereastra deschisă atunci când umiditatea relativă este peste 80%, poate picura rouă
din orificiul de ieșire.

Caracteristici ale dispozitivului de protecţie

Dispozitivul de protecţie va cupla în următoarele situaţii:

•

La repornirea unităţii imediat după oprirea funcţionării sau la schimbarea modului în timpul funcţionării,

-

trebuie să așteptaţi 3 minute.
După conectarea la sursa de alimentare și pornirea imediată a aparatului, poate exista o întârziere de 20

-

secunde înainte de a începe să funcţioneze.
Dacă toate operaţiunile s-au oprit, apăsaţi din nou butonul ON/OFF (PORNIT/OPRIT) pentru a reporni, iar

-

cronometrul trebuie să fie setat din nou dacă a fost anulat.

Poluare fonică

Temperatura aerului exterior este sub -7°C
Temperatura camerei este peste 27°C
Temperatura aerului exterior este peste* 43°C
Temperatura camerei este sub 21°C

•

Instalaţi aparatul de climatizare într-un loc care poate susţine greutatea acestuia, astfel încât funcţionarea
să fie mai silenţioasă.

•

Instalaţi unitatea exterioară într-un loc unde aerul evacuat și zgomotul de funcţionare nu îi vor deranja pe
vecinii dvs.

•

Nu puneţi nici un obstacol în faţa orificiului de ieșire a aerului al unităţii exterioare, pentru că poate afecta
funcţionarea aparatului de climatizare și poate duce la creșterea nivelului de zgomot.

Caracteristici ale modului HEATING (ÎNCĂLZIRE)

Preîncălzire

Sunt necesare 2-5 minute pentru a preîncălzi evaporatorul la începutul funcţionării în modul HEATING
(ÎNCĂLZIRE), astfel încât aerul rece nu este descărcat.

Decongelare

În modul HEATING (ÎNCĂLZIRE), aparatul va decongela automat, pentru a crește eficienţa. Această
procedură durează în mod normal
2-10 minute. Pe durata decongelării, ventilatoarele își opresc funcţionarea. După terminarea decongelării, se
revine automat la modul HEATING (ÎNCĂLZIRE).

Notă: Încălzirea NU este disponibilă la modelele de aparate de climatizare numai cu răcire.

122

INSTRUCŢIUNI DE INSTALARE

Distanţa faţă de perete
trebuie să fie peste
50 mm

Distanţa faţă de podea trebuie
să fie peste 2000 mm

Distanţa prizei de
aer faţă de perete
trebuie să fie
peste 250 mm

Distanţa faţă de tavan
trebuie să fie peste 50 mm

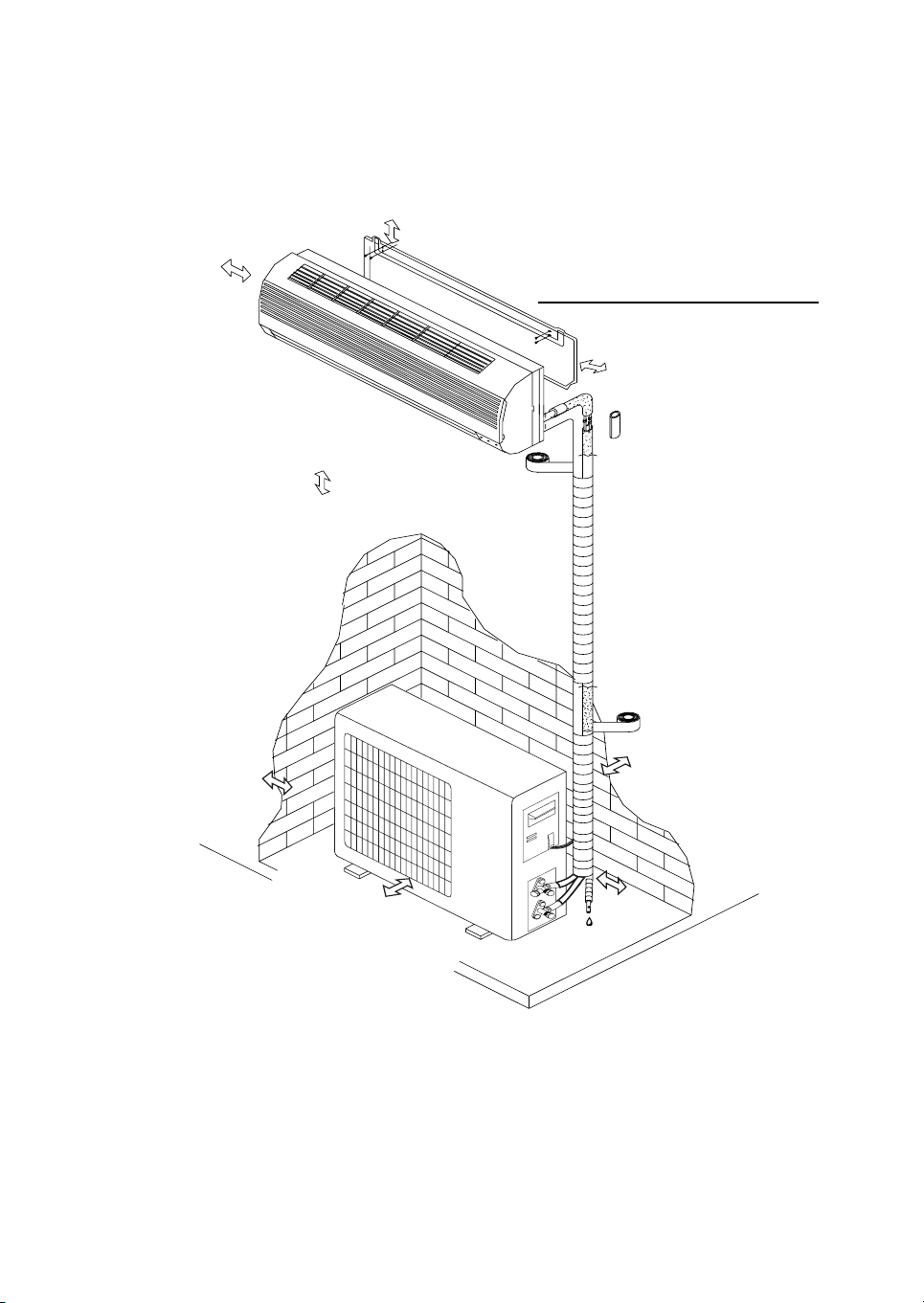

Diagrama de instalare

Distanţa faţă de perete
trebuie să fie peste 50 mm

Distanţa prizei de aer faţă
de perete trebuie să fie
peste 250 mm

D

i

s

t

a

o

n

r

ţ

i

a

fi

c

f

t

r

e

b

NOTĂ:
Figura de mai sus este o simplă prezentare a unităţii, este posibil să nu corespundă cu forma exterioară
a aparatului pe care l-aţi achiziţionat.
Instalarea trebuie efectuată în concordanţă cu standardele naţionale de cablare, numai de personal
autorizat.

a

i

u

ţ

l

ă

u

i

u

i

e

d

d

e

e

s

ă

p

i

e

e

r

ș

f

i

e

e

i

r

t

e

e

p

e

s

a

a

a

e

t

e

r

u

5

l

u

0

i

0

m

m

Peste
250 mm

123

Alegeţi cel mai bun loc posibil

t

Locul pentru instalarea unităţii interioare

•

Acolo unde nu există nici un obstacol în apropierea orificiului de
ieșire a aerului și aerul poate fi ușor împrăștiat în fiecare colţ.

•

Acolo unde tubulatura și gaura din perete pot fi ușor aranjate.

•

Păstraţi distanţa cerută faţă de tavan și de perete, corespunzător
schemei de conexiuni.

•

Acolo unde filtrul de aer poate fi scos cu ușurinţă.

•

Păstraţi aparatul și telecomanda la 1 m distanţă sau mai mult faţă
de televizor, radio etc.

•

Pentru a preveni efectele unei lămpi fluorescente, păstraţi unitatea
cât de departe posibil.

•

Nu puneţi în apropiere nimic ce poate obstrucţiona orificiul de
admise a aerului.

•

Într-un loc care poate susţine greutatea și nu mărește zgomotul și
vibraţiile de funcţionare.

Unitatea de interior

Înălţimea

trebuie

Lungimea
ţevii max.
15 m

Unitatea
de exterior

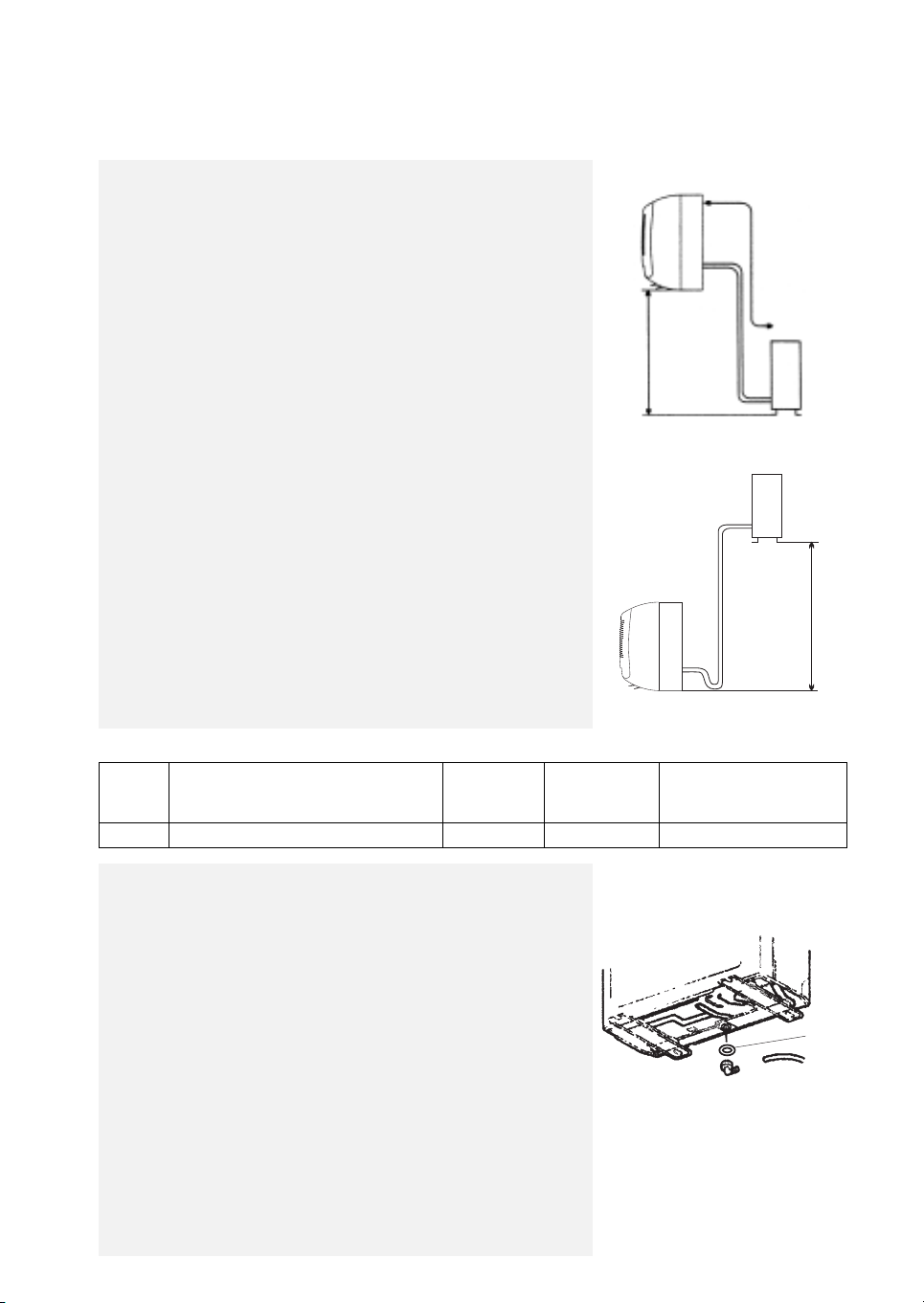

Locul pentru instalarea unităţii de exterior

•

Instalaţi într-un loc convenabil și bine ventilat; evitaţi instalarea sa
acolo unde există pericol de scurgere a gazelor inflamabile.

•

Păstraţi distanţa cerută faţă de perete.

•

Ţeava este lungă de 15 metri maxim. Dacă depășește 5 metri, este
necesar agent frigorific suplimentar în cantitate de 20 grame per
metru. Înălţimea permisă între unităţile de interior și de exterior este
de 5 metri. Dacă unitatea de exterior este mai înaltă decât cea de
interior, este necesar un cot pentru ţeavă înainte de a intra în partea
de interior.

•

Nu instalaţi unitatea de exterior într-un loc murdar sau unsuros,
lângă o ieșire de gaz a unei vulcanizări sau ţărm de mare foarte
sărat.

•

Evitaţi instalarea sa la marginea drumului, unde există riscul
stropirii cu apă murdară.

•

Pe un postament fix, unde zgomotul de funcţionare nu va crește.

•

Acolo unde orificiul de evacuare a aerului nu este blocat.

Model Volumul de agent frigorific încărcat

în unitate pentru lungimea maximă

a instalaţiei de ţevi

7K~24K 5 15 5 20

Limita de

lungime a

ţevilor (m)

diferenţă de

înălţime H (m)

Lungimea ţevii
max. 15 m

Unitatea de interior

Limita de

Unitatea de exterior

Înălţimea trebuie

să fie mai mică de

5m

Cantitatea suplimentară

necesară de agent

frigorific (g/m)

Instalarea unităţii exterioare

Instalaţi orificiul de evacuare și furtunul de evacuare

1.

(numai pentru modelele cu pompă de căldură)

Apa de condensare este evacuată de pe unitatea de exterior
atunci când unitatea funcţionează în modul încălzire. Pentru a nu
deranja vecinii și pentru a proteja mediul înconjurător, instalaţi un
orificiu de evacuare și un furtun de evacuare pentru a direcţiona
apa de condensare. Instalaţi orificiul de evacuare și șaiba de
distanţare din cauciuc pe șasiul unităţii de exterior, apoi conectaţi
un furtun de evacuare la orificiu așa cum se prezintă în figura din
dreapta.

2. Instalaţi și fixaţi unitatea de exterior

Fixaţi bine cu bolţuri și piuliţe pe o podea plată și rezistentă. Dacă
instalarea se face pe perete sau pe tavan, aveţi grijă să fixaţi bine
suportul, pentru a împiedica trepidaţiile datorită vibraţiilor sau
vântului puternic.

3. Conectarea tubulaturii unităţii de exterior

Înlăturaţi capacele de la supapa cu 2 căi și cea cu 3 căi.
Conectaţi ţevile la supapele cu 2 căi și cu 3 căi separat,
corespunzător momentului de torsiune cerut.

4. Conectarea cablului unităţii de exterior (vezi
pagina 128)

Orificiu de
evacuare

Șaibă de
distanţare

Furtun de
evacuare (pregăti
de utilizator)

124

Instalarea unităţii interioare

1. Instalarea plăcii de montare

•

Alegeţi un loc pentru instalarea plăcii de montare ţinând cont de
amplasarea unităţii de interior și de direcţia tubulaturii.

•

Reglaţi placa de montare orizontal cu o riglă orizontală sau un
fir cu plumb.

•

Efectuaţi găuri de 32 mm adâncime în perete pentru a fixa
placa.

•

Introduceţi dopurile din plastic în gaură, apoi fixaţi placa de
montare cu șuruburi filetate.

•

Verificaţi dacă placa de montare este bine fixată. Apoi efectuaţi
o gaură pentru tubulatură.

NOTĂ:
Forma plăcii de montare poate fi diferită de cea de mai sus, dar
metoda de instalare este similară.

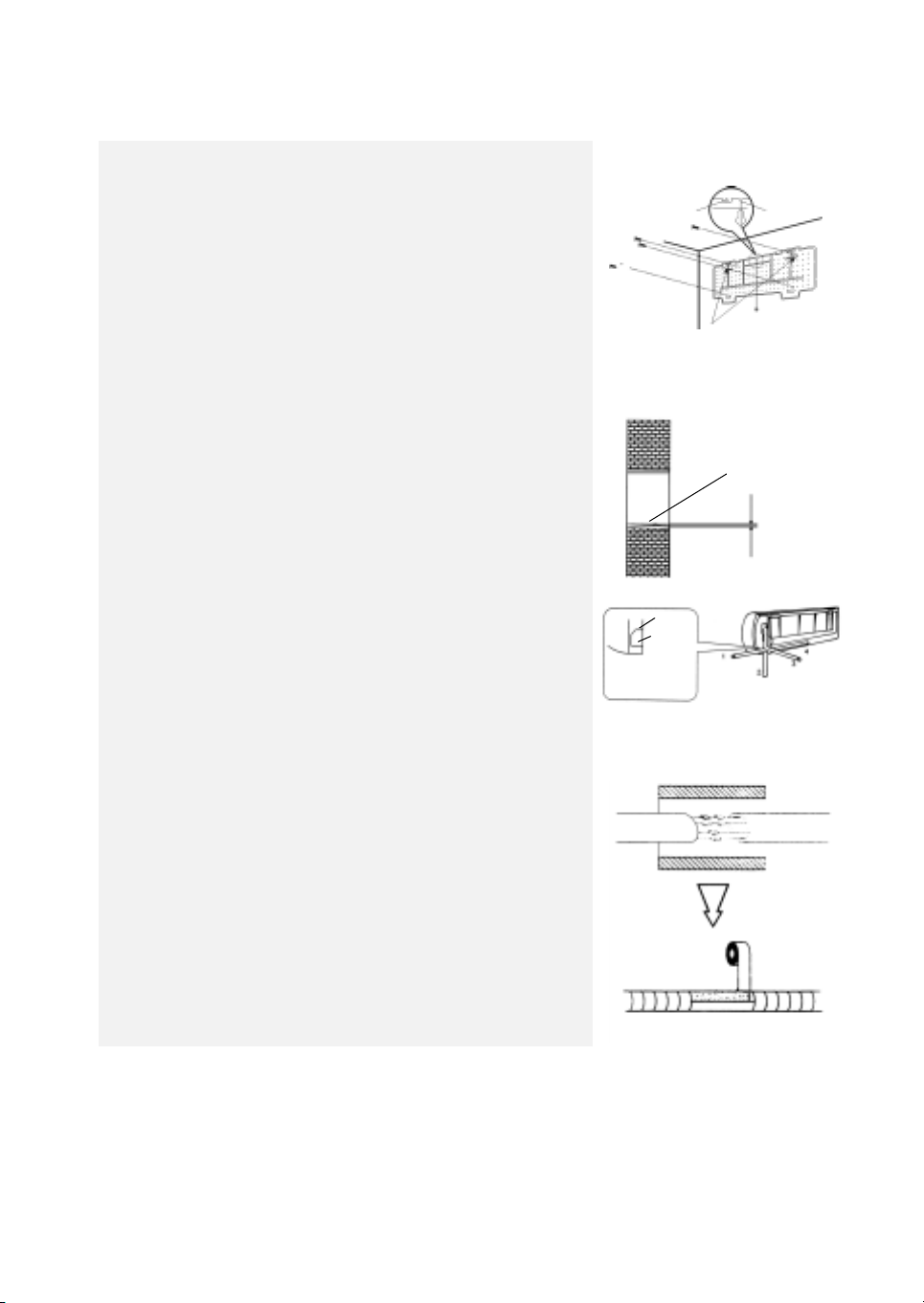

2. Efectuaţi o gaură pentru tubulatură

•

Decideţi amplasarea găurii pentru tubulatură ţinând cont de
amplasarea plăcii de montare.

•

Efectuaţi o gaură în perete. Gaura trebuie să fie ușor înclinată
în jos spre exterior.

•

Instalaţi un manșon prin gaura peretelui pentru a păstra
peretele uscat și curat.

3. Instalarea tubulaturii unităţii de interior

•

Fixaţi tubulatura (ţeavă de lichid și gaz) și cablurile prin gaura
peretelui din exterior sau fixaţi-le din interior după terminarea
racordării tubulaturii și a cablurilor de interior, astfel încât să
conectaţi la unitatea de exterior.

•

Decideţi dacă trebuie tăiat subansamblul din plastic în
concordanţă cu direcţia tubulaturii (cum se prezintă mai jos).

NOTĂ:
Când fixaţi ţeava de-a lungul direcţiei 1, 2 sau 4, tăiaţi
subansamblul din material plastic corespondent din

postamentul unităţii de interior.

•

După conectarea tubulaturii așa cum este necesar, instalaţi
furtunul de evacuare. Apoi conectaţi cablurile de alimentare.
După conectare, înveliţi la un loc tubulatura, cablurile și furtunul
de evacuare cu materiale izolatoare termic.

Atenţie:
Izolaţia termică a racordurilor tubulaturii:
Înveliţi racordurile tubulaturii cu materiale izolatoare termic și

apoi acoperiţi cu bandă vinilică.

Agăţaţi firul aici

Placă

de montare

Interior

Direcţia ţevilor

canal

Subansam
blu din

plastic
Tăiaţi subansamblul
din plastic de-a
lungul canalului

Izolaţia termică

Firul cade de aici

Firul cu plumb

Găuri pentru fixare

Manșon pentru gaura
din perete
(tub tare din
polietilenă pregătit de

Exterior

utilizator)

5 mm
(înclinare
în jos)

învelit cu bandă din vinil

125

Izolaţia termică a tubulaturii:

•

Puneţi furtunul de evacuare dedesubtul tubulaturii.

•

Material izolator: spumă de polietilenă de peste 6 mm grosime.

NOTĂ: Furtunul de evacuare este pregătit de utilizator.

•

Ţeava de evacuare trebuie îndreptată în jos pentru evacuarea
ușoară.

•

Nu răsuciţi ţeava de evacuare, nu o lăsaţi să iasă afară sau să se
înfășoare, și nu introduceţi capătul în apă. Dacă este racordat un
furtun de evacuare de extensie la ţeava de evacuare, verificaţi să
fie izolat termic când trece prin unitatea de interior.

•

Când tubulatura este îndreptată spre dreapta, tubulatura, cablul de
alimentare și ţeava de evacuare trebuie să fie izolate termic și fixate

Cablu de legătură
pentru alimentarea la
reţea

Cablu de
legătură pentru
alimentarea la
reţea 1 (pentru
pompa de
căldură)

Cablu de decongelare
(pentru pompa de
căldură)

Ţeavă mare

Tub izolat termic

Furtun de evacuare
(pregătit de utilizator)

în spatele unităţii cu un dispozitiv de prindere pentru ţevi.

1. Introduceţi dispozitivul de prindere a ţevilor în canal.

2. Apăsaţi pentru a agăţa dispozitivul de prindere a ţevilor de
postament.

Racordul tubulaturii:

•

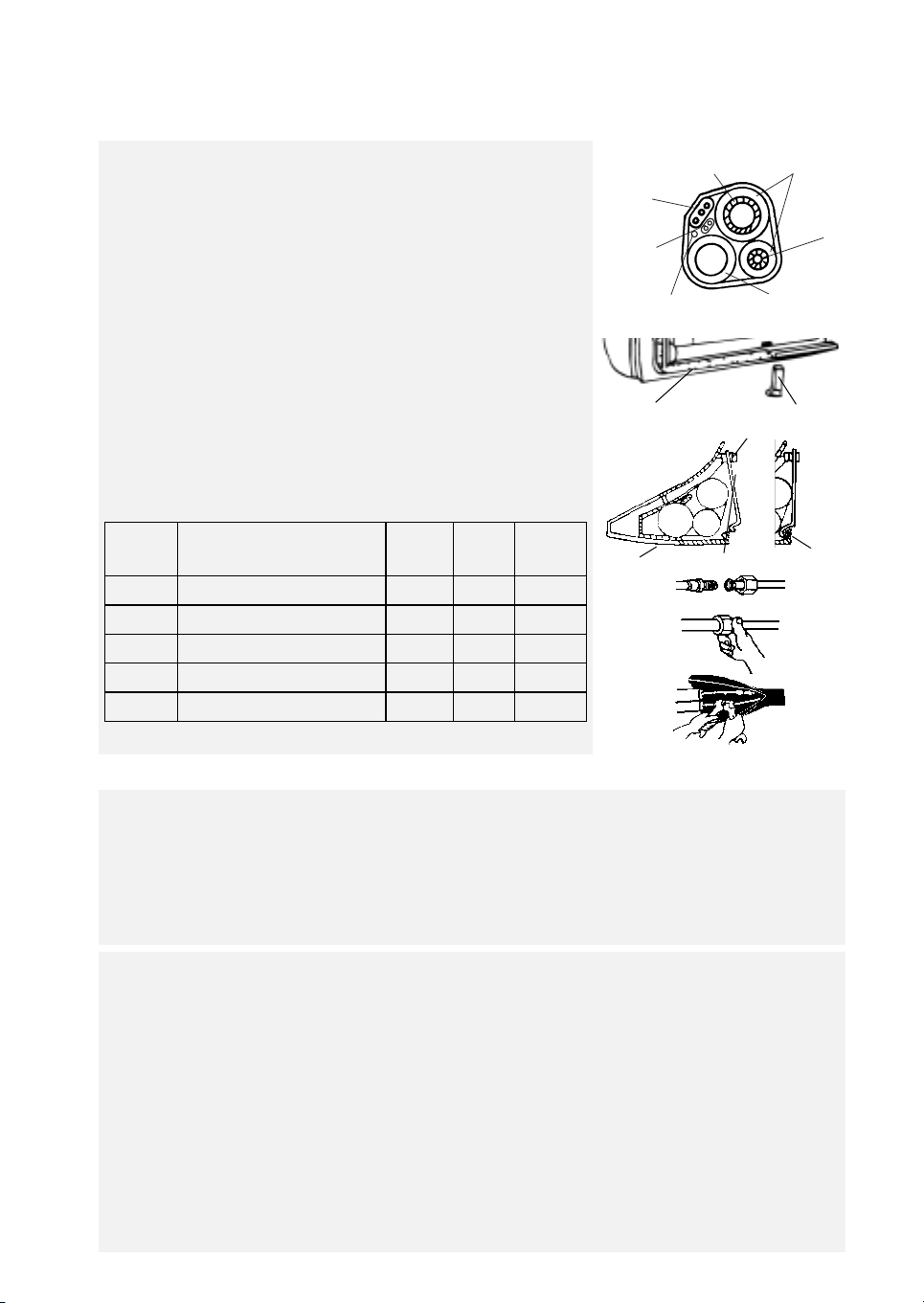

Conectaţi ţevile unităţii de interior folosind două chei fixe. Acordaţi

Postament

Dispozitiv de prindere a ţevilor

Introduceţi aici

o atenţie specială la momentul de torsiune permis, așa cum se
arată mai jos, pentru a împiedica deformarea și deteriorarea ţevilor,
conectorilor și piuliţelor fluture.

•

Pentru început, strângeţi-le cu mâna, apoi folosiţi cheile fixe.

Model Dimensiunea ţevii

7-9-12 K

18,24 K

7,9 K

12 K

18,24 K

Partea de lichid (

Partea de lichid (

Partea de gaz (

Partea de gaz (

Partea de gaz (

La modelele pentru condiţii climaterice tropicale T3, 18 K și 24 K partea de
lichid este (Ø 6 sau Ľ inch) și partea de gaz este (Ø 16 sau 5/8 inch).

ø

6 sau ¼ inch)

ø

10 sau 3/8 inch)

ø

10 sau 3/8 inch)

ø

12 sau ½ inch)

ø

16 sau 5/8 inch)

Moment

torsiune

1,8 Kg.m 17 mm 0,6 mm

3,5 Kg.m 22 mm 0,6 mm

3,5 Kg.m 22 mm 0,6 mm

5,5 Kg.m 24 mm 0,6 mm

7,5 Kg.m 27 mm 0,6 mm

de

Lăţimea

piuliţei

Grosimea

minimă

Postament

Ţeavă

mare

Furtun de

Ţeavă

evacuare

mică

Dispozitiv de
prindere a ţevilor

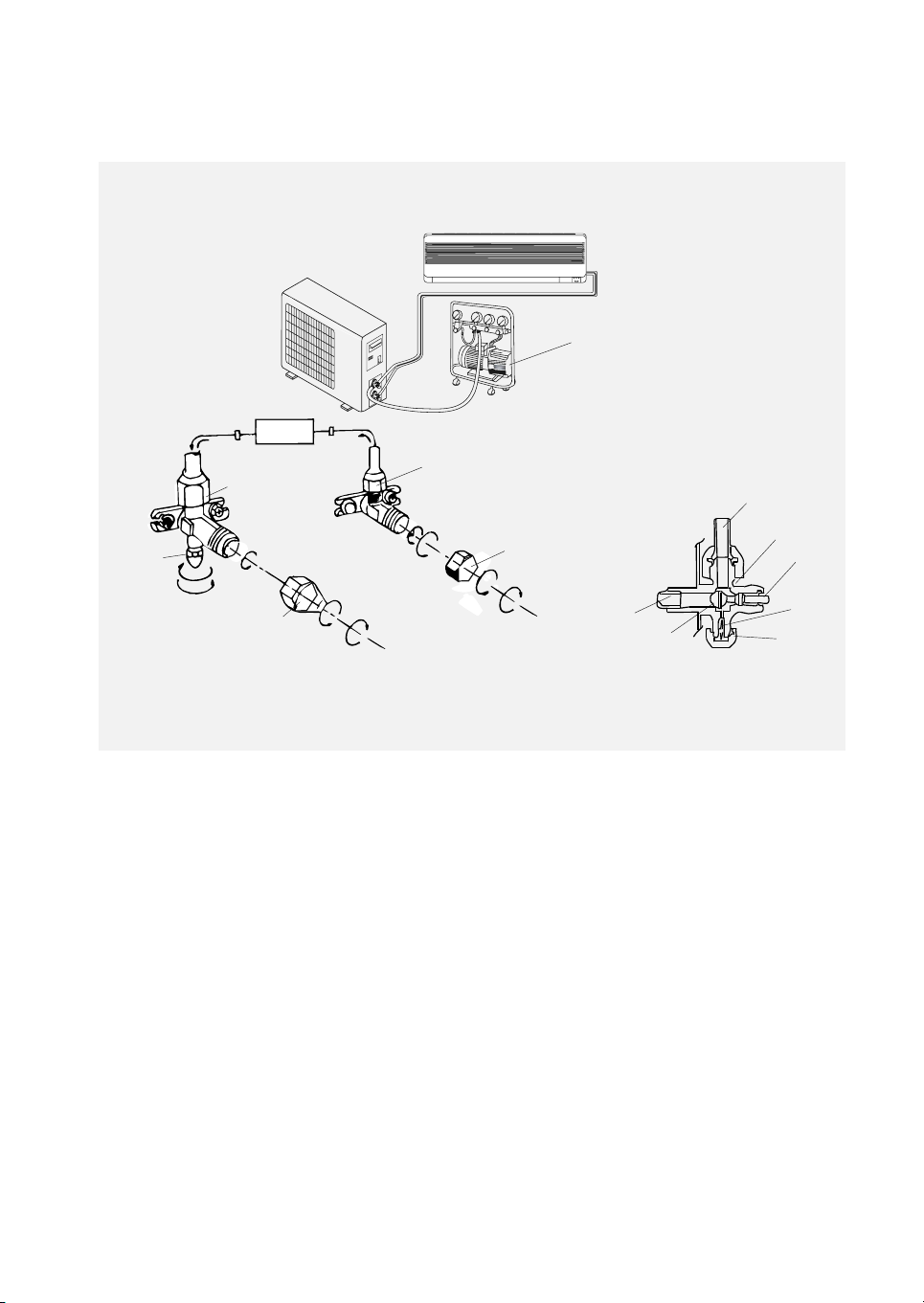

Modul de aerisire a tuburilor de aer

•

Deșurubaţi și scoateţi capacele supapelor cu 2 și 3 căi.

•

Deșurubaţi și scoateţi capacul supapei de serviciu.

•

Conectaţi furtunul flexibil al pompei de vid la supapa de serviciu.

•

Porniţi pompa de vid timp de 10-15 minute până ce atinge un vid absolut de 10 mm Hg.

•

Cu pompa de vid încă în funcţiune, închideţi butonul de presiune joasă de pe colectorul pompei de vid.
După aceea opriţi pompa de vid.

•

Deschideţi supapa cu 2 căi un sfert de rotaţie, apoi închideţi-o după 10 secunde. Verificaţi etanșeitatea
tuturor racordurilor folosind săpun lichid sau un detector electronic de scurgeri.

•

Rotiţi tija supapelor cu 2 și 3 căi. Deconectaţi furtunul flexibil al pompei cu vid.

•

Puneţi la loc și strângeţi toate capacele supapelor.

Ţeavă mică

Agăţaţi
aici

NOTE:

•

Vă rugăm citiţi acest manual înainte de instalarea și folosirea aparatului.

•

Nu lăsaţi să intre aer în sistemul de răcire sau să se scurgă agent frigorific când mutaţi aparatul de
climatizare.

•

Lăsaţi aparatul să funcţioneze de probă după terminarea instalării și înregistraţi detaliile de funcţionare.

•

Tipul de siguranţă folosită pentru comanda unităţii de interior este 50T, cu valoare nominală 2,5A, T, 250V.

•

Siguranţa pentru întreaga unitate trebuie furnizată de utilizator, în funcţie de curentul la puterea maximă
absorbită, sau dacă nu, folosiţi alt dispozitiv de protecţie la supra curent.

•

Legătura la reţea a aparatului de climatizare trebuie făcută la sistemul principal de distribuţie a energiei, care
trebuie să aibă o impedanţă joasă. Pentru a asigura potrivirea echipamentului de conectare, utilizatorul trebuie să
consulte autorităţile în domeniu, dacă este necesar, pentru a verifica în ce măsură capacitatea curentului de lucru
la punctul de interfaţă este suficientă pentru echipament. Consultaţi plăcuţa cu date tehnice a echipamentului
pentru detalii privind consumul de energie. În cazul deteriorării cablului de alimentare, trebuie înlocuit de
producător, de un service autorizat sau o persoană calificată, pentru a evita orice pericol. La alimentarea sistemului
cu agent frigorific, aveţi grijă să-l introduceţi în stare lichidă, dacă agentul frigorific este R407C sau R410a. În caz
contrar, compoziţia chimică a agentului frigorific din interiorul sistemului se poate modifica, și prin urmare va afecta
performanţele aparatului de climatizare. Datorită tipului de agent frigorific (R410a), presiunea tubului este foarte
mare, de aceea aveţi grijă când instalaţi și reparaţi aparatul.

•

Accesul la ștecher trebuie să fie asigurat chiar și după instalarea aparatului, pentru a-l deconecta dacă este
necesar. Dacă acest lucru nu este posibil, conectaţi aparatul la un dispozitiv de comutare bipolar cu
distanţa de contact de cel puţin 3 mm, amplasat într-o poziţie accesibilă chiar și după instalare.

126

4. Conectarea cablului

•

Unitatea de interior

Conectaţi cablul de alimentare la unitatea de interior prin
conectarea firelor la bornele de pe tabloul de comandă
individual, în concordanţă cu conexiunea unităţii de exterior.

Panou frontal

Bornă (interior)

NOTĂ:

Trebuie să scoateţi cutia pentru a efectua conexiunile la borna
unităţii de interior.

•

Unitatea de exterior

Scoateţi ușa de acces de pe unitate prin desfacerea șurubului.

-

Conectaţi firele la bornele de pe tabloul de comandă individual
după cum urmează.
Asiguraţi cablul de alimentare pe tabloul de comandă cu o

-

clemă pentru cablu.
Puneţi la loc ușa de acces în poziţia originală și strângeţi

-

șurubul.
Folosiţi un întrerupător potrivit pentru modelul 24 K între sursa

-

de alimentare și unitate. Trebuie montat un dispozitiv de
deconectare pentru a deconecta în mod adecvat toate liniile de
alimentare.

AVERTIZARE:

1. Folosiţi o linie electrică de energie individuală, anume
pentru aparatul de climatizare. Cât privește metoda de
cablare, consultaţi schema de conexiuni de pe
interiorul ușii de acces.

2. Verificaţi dacă grosimea cablului corespunde
specificaţiei sursei de alimentare.
(Vezi tabelul de mai jos cu specificaţii pentru cablu)

3. Verificaţi firele și asiguraţi-vă că sunt toate strânse
bine după conectarea cablului.

4. Într-o zonă udă sau umedă, nu uitaţi să instalaţi un
întrerupător al scurgerilor de curent la pământ.

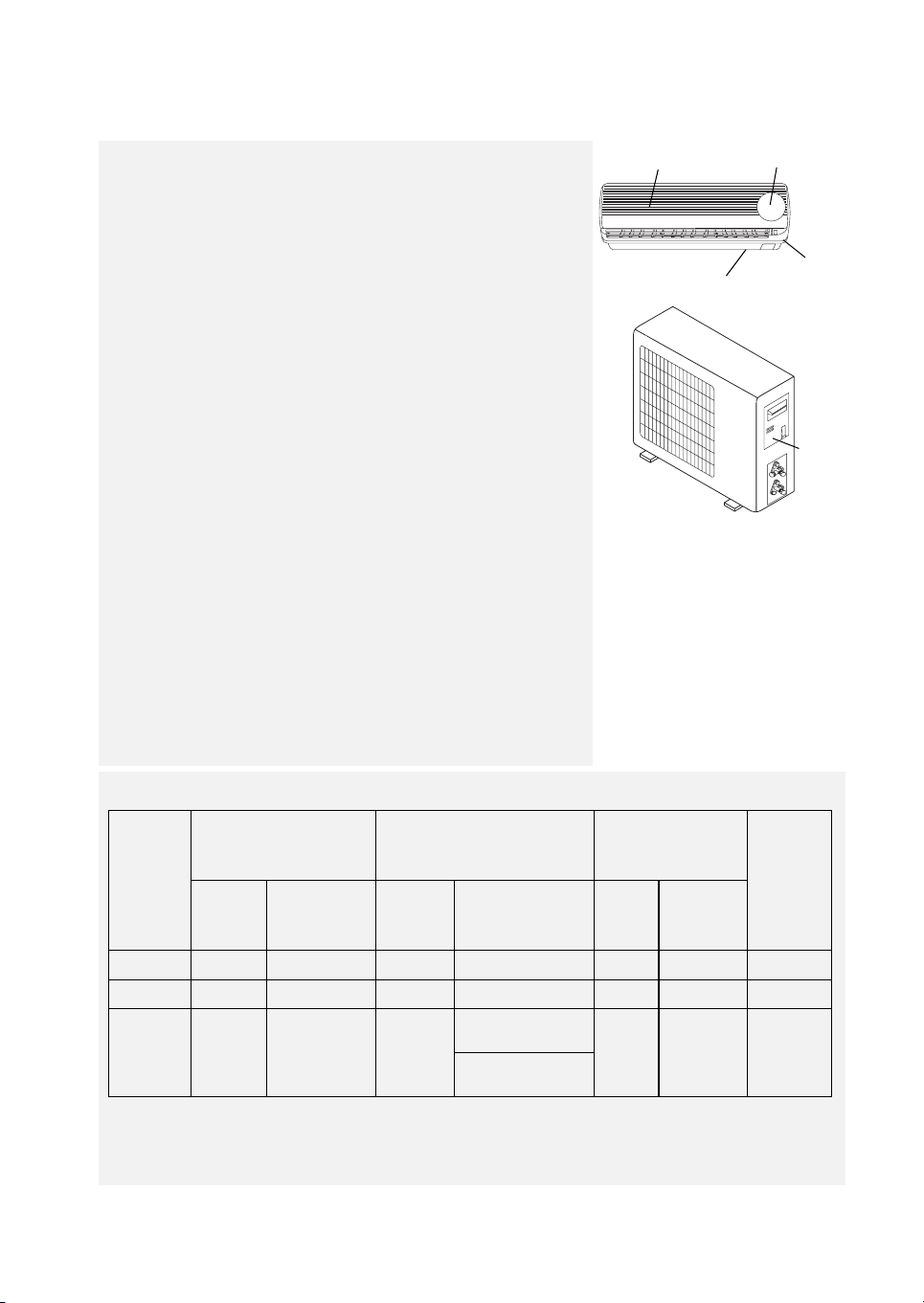

Specificaţii pentru cablu

Unitatea de
interior

Unitatea de
exterior

Șasiu

Cutie

Ușă de
acces
Bornă
(interior)

Cablu de legătură pentru

alimentarea la reţea

(pentru pompa de

căldură)

Încrucișare

Model

H05RN-F

H05RN-F

H05RN-F

normală

- secţiune

transversală

0,75 mm2 X 2

0,75 mm2 X 2

2

X 3

0,75 mm

Alimentare

de la reţea

La interior

La interior

La exterior

Cablu de alimentare

Capacitate

(Btu/h)

Model

7 K-9 K-12 K H05VV-F

18 K H05VV-F

24 K H07RN-F

Încrucișare

normală

- secţiune

transversală

1,0-1,5 mm

1,5-2,0 mm

2,5 mm

Cablu de legătură pentru alimentarea

Model

2

H07RN-F

X 3

2

H07RN-F

X 3

2

X 3

H07RN-F

la reţea

Încrucișare normală

- secţiune transversală

1,5 mm

2,5 mm

1,5 mm2 X 3

1,5 mm2 X 3

2

X 3 (pompă de

căldură)

2

X 4 (numai

răcire)

Atenţie:
Accesul la ștecher trebuie să fie asigurat chiar și după instalarea aparatului, pentru deconectare în
caz de necesitate. Dacă nu este posibil, conectaţi aparatul la un dispozitiv de comutare bipolar cu
distanţa de contact de cel puţin 3 mm

2

, amplasat într-o poziţie accesibilă chiar și după instalare.

127

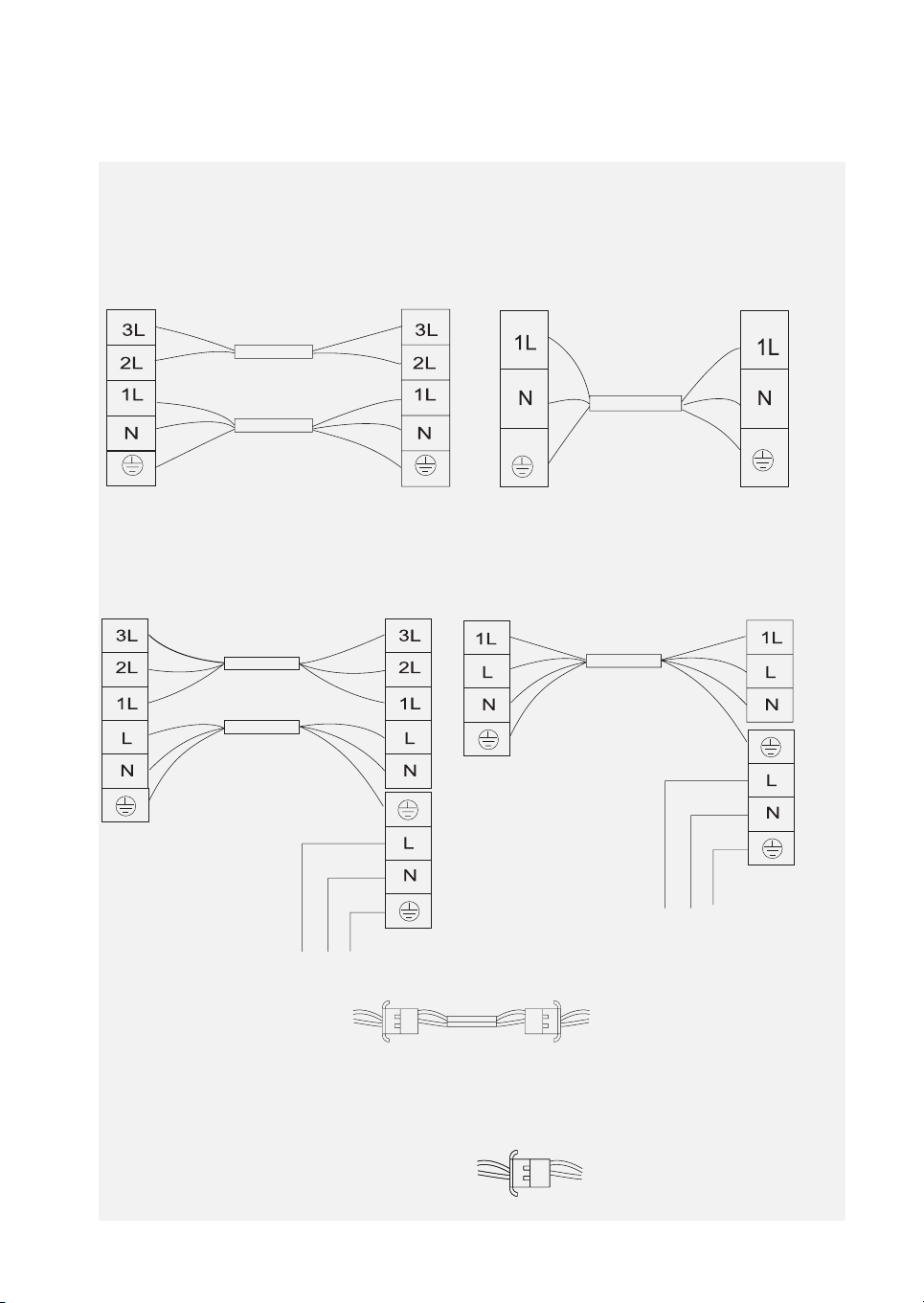

Schema de conexiuni electrice

POMPA DE CĂLDURĂ NUMAI RĂCIRE

Verificaţi dacă culoarea firelor unităţii de exterior și numărul bornei sunt identice cu cele ale unităţii
de interior.

Model 7 K,9 K,12 K,18 K

POMPA DE CĂLDURĂ NUMAI RĂCIRE

Unitatea de interior Unitatea de interior

Bornă

Maro

Albastru Albastru

Cablu de legătură pentru
alimentarea la reţea I

Maro Maro

Unitatea de exterior

Bornă

Maro

Bornă Bornă

Maro Maro

Albastru Albastru

Unitatea de exterior

Albastru

Cablu de legătură pentru
alimentarea la reţea

Albastru

Galben/VerdeGalben/Verde

Cablu de legătură pentru
alimentarea la reţea

Galben/Verde Galben/Verde

Model 24 K

Pentru modelul 24 K, sursa de alimentare este conectată de la unitatea de exterior, cu un întrerupător.
La celelalte modele, de la unitatea de interior.

Unitatea de interior Unitatea de interior Unitatea de exteriorUnitatea de exterior

Gri

Cablu de legătură pentru
alimentarea la reţea I

Negru

Maro

Cablu de legătură pentru
alimentarea la reţea

Maro Maro

Galben/Verde

Galben/V

Gri

Negru

Maro

AlbastruAlbastru

e

rd

BornăBornă

e

Bornă Bornă

Gri

Negru
Maro

Galben/Verde Galben/Verde

Bornă

Cablu de legătură pentru
alimentarea la reţea

Gri

Negru

Maro

Alimentare

Alimentare

Cablu de decongelare (numai pentru modelele cu pompă de căldură, disponibil ca piesă opţională)

Cablu de decongelare
(interior)

Cablu de decongelare

(exterior)

Cablu de decongelare (numai pentru modelele cu pompă de căldură)

După conectare, cablul de decongelare trebuie învelit bine cu o bandă de înfășurare și conectorul
trebuie pus în interiorul unităţii.

Dispozitivul de ionizare (componentă opţională)

Bornă

cablu dispozitiv de ionizare (interior)

După conectare, dispozitivul de ionizare va funcţiona bine automat.

128

Evacuarea aerului

Aerul care conţine umezeală, rămas în ciclul de răcire, poate cauza o funcţionare defectuoasă a
compresorului. După conectarea unităţilor de interior și de exterior, evacuaţi aerul și umezeala din ciclul de
răcire folosind o pompă de vid, așa cum se prezintă mai jos.

Pompa de vid

Unitatea de

interior

Orificiu de
serviciu

(2) Rotiţi
(8) Strângeţi

Direcţia de curgere a
agentului frigorific

supapă cu 3 căi

(7) Rotiţi pentru a deschide
complet supapa

(1) Rotiţi

Capacul
supapei

supapă cu 2 căi

(6) Deschideţi 1/4 rotaţie

(7) Rotiţi pentru a deschide complet supapa

Capacul supapei

(1) Rotiţi

(8) Strângeţi

Notă:
Pentru că presiunea sistemului este mare și pentru a proteja mediul înconjurător, aveţi grijă să nu
evacuaţi agentul frigorific direct în aer.

schema supapei cu 3 căi

Conectaţi la unitatea interioară

(8) Strângeţi

Conectaţi la
unitatea de
exterior

Ventil de
aer

Poziţia deschis

Arbore

Ac

Capacul
orificiului de
serviciu

129
