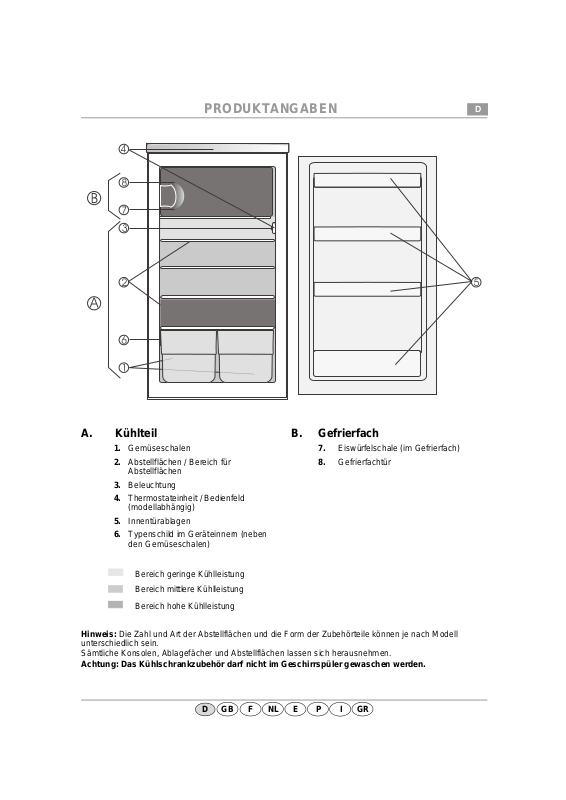

PRODUKTANGABEN
D |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A. |
Kühlteil |
B. Gefrierfach |
|||||||
|
1. |
Gemüseschalen |
7. |
Eiswürfelschale (im Gefrierfach) |
|||||
|
2. |
Abstellflächen / Bereich für |
8. |
Gefrierfachtür |
|||||
|
|
Abstellflächen |
|
|
|
|
|||
3.Beleuchtung
4.Thermostateinheit / Bedienfeld (modellabhängig)
5.Innentürablagen
6.Typenschild im Geräteinnern (neben den Gemüseschalen)
Bereich geringe Kühlleistung
Bereich mittlere Kühlleistung
Bereich hohe Kühlleistung
Hinweis: Die Zahl und Art der Abstellflächen und die Form der Zubehörteile können je nach Modell unterschiedlich sein.
Sämtliche Konsolen, Ablagefächer und Abstellflächen lassen sich herausnehmen.
Achtung: Das Kühlschrankzubehör darf nicht im Geschirrspüler gewaschen werden.
D GB F NL E P I GR
Bedienfeld
|
1. Thermostatknopf (modellabhängig) |
Thermostat auf 0/Off: |
Kühlteil ausgeschaltet. |
Thermostat auf 1-Min: |
niedrigste Kühlleistung. |
Thermostat auf 7-Max: |
höchste Kühlleistung. |
Wir empfehlen, den Thermostat auf eine mittlere Position, also 3-4 einzustellen.
Das Gerät ist bei Raumtemperaturen von +16 °C bis + 32 °C betriebsfähig.
Hinweis: Die Raumtemperatur, häufiges Öffnen der Tür und der Aufstellungsort des Gerätes können die Innentemperatur des Kühlschranks beeinflussen. Bei der Thermostateinstellung müssen diese Faktoren berücksichtigt werden.
Innenbeleuchtung - Auswechseln der Glühlampe
Vor dem Auswechseln der Glühlampe den Netzstecker ziehen. Anschließend:
1 - Die Lampenabdeckung wie auf der Abbildung gezeigt festhalten und leicht drücken.
2 - Die Abdeckung in Richtung Geräterückwand schieben
3 - Die Glühlampe gemäß Abbildung herausdrehen.
5019 602 33060 |
