Whirlpool AKT 892/BA, AKT 832/NE, AKT 833/LX, AKT 836/LX, AKT 835/IX INSTALLATION [nl]

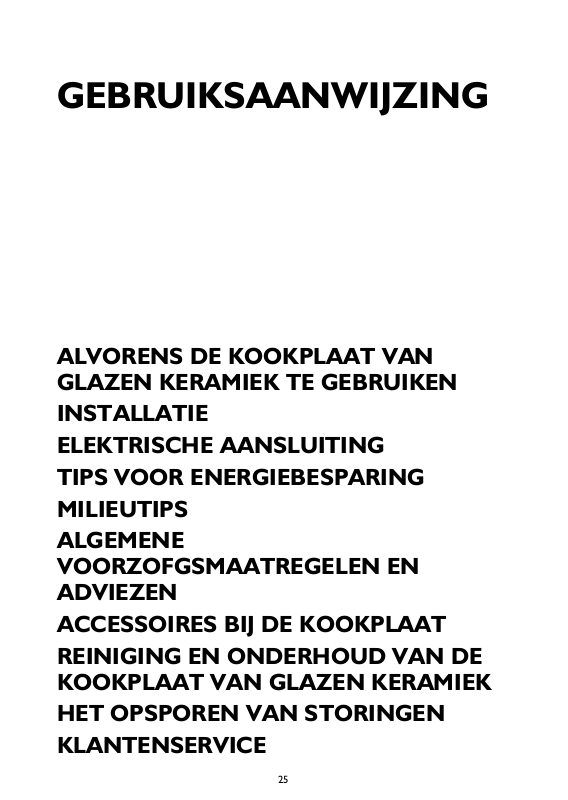

GEBRUIKSAANWIJZING

ALVORENS DE KOOKPLAAT VAN
GLAZEN KERAMIEK TE GEBRUIKEN

INSTALLATIE
ELEKTRISCHE AANSLUITING
TIPS VOOR ENERGIEBESPARING
MILIEUTIPS
ALGEMENE

VOORZOFGSMAATREGELEN EN
ADVIEZEN

ACCESSOIRES BIJ DE KOOKPLAAT
REINIGING EN ONDERHOUD VAN DE

KOOKPLAAT VAN GLAZEN KERAMIEK
HET OPSPOREN VAN STORINGEN
KLANTENSERVICE

25

ALVORENS DE KOOKPLAAT VAN GLAZEN
KERAMIEK TE GEBRUIKEN

• Lees om optimaal gebruik te kunnen maken van

uw nieuwe apparatuur de gebruikersinstructies
zorgvuldig door en houd ze bij de hand als
naslagwerk.

INSTALLATIE

Kookplaat

• De kookplaat moet in een werkblad met een dikte van
tussen de 20 mm en 50 mm worden geplaatst.

• Er mag niets tussen de kookplaat en de oven zitten
(kruiselingse rails, steunen etc.).

• De afstand tussen de onderkant van de kookplaat van
glaskeramiek en de kast of het afscheidende paneel
moet minstens 20 mm zijn.

• Als de kookplaat naast een kast geïnstalleerd moet
worden, laat dan een ruimte van tenminste 100 mm vrij
vanaf de rand van de kookplaat.

• Maak een opening in het werkblad volgens de afmetingen die

worden weergegeven in het afzonderlijk bijgeleverde
productblad.

• Breng de bij de kookplaat geleverde pakking aan (tenzij deze
al is aangebracht) nadat u het oppervlak ervan hebt
schoongemaakt.

Belangrijk

Om te voorkomen dat de elektronische schakelingen oververhit
raken en beschadigd worden, raden wij het volgende aan:

• Installeer de kookplaat niet nabij de afwasmachine of
wasmachine, zodat de elektronische schakelingen niet
in contact komen met stoom of vocht, die de
schakelingen zouden kunnen beschadigen.

Als er een oven onder de kookplaat is geïnstalleerd (door ons
gefabriceerd), is het noodzakelijk dat deze uitgerust is met een
koelsysteem

Als de temperatuur van de elektronische schakelingen de
maximaal toegestane temperatuur overschrijdt, wordt de
kookplaat automatisch uitgeschakeld; wacht in dit geval enkele
minuten tot de interne temperatuur van de elektronische
schakelingen gedaald is tot een aanvaardbaar niveau, waarna u de
kookplaat weer kunt inschakelen.

• Schakel de kookplaat na gebruik uit.

Voorzijde

Achterwand

26

INSTALLATIE

Montage

A) Als het werkblad is vervaardigd van hout, gebruik dan

de bijgeleverde beugels, veerklemmen en schroeven.

• Plaats de 4 klemmen (A) in hun behuizing op de lijst van de
kookplaat, zie afb. 1

• Meet het midden van de verticale zijden van de cut-out
volgens afb. 2.

• Plaats het midden van de beugels (C) op het midden van de
eerder genoemde zijde.

• De bovenkant van de beugels moet zijn uitgelijnd met het
oppervlak van de kookplaat.

• Bevestig de kookplaat met de 4 bijgeleverde schroeven (B)
in de daarvoor bedoelde gaten.

• Plaats de kookplaat in het gemaakte gat, zodat de
veerklemmen (A) in de aanslagen van de beugels
(C afb. 4 en 5) blokkeren.

Fig. 1

Fig. 3

A

Fig. 2

C

B

B) Als het werkblad is vervaardigd van marmer, steen,

kunststof, enz., vraag dan de montageset code

4812 310 19277 aan bij een erkend servicecentrum.

27

A

Fig. 4

Fig. 5
