Whirlpool AKT 813, AKT 836, AKT 821 User Manual [de]

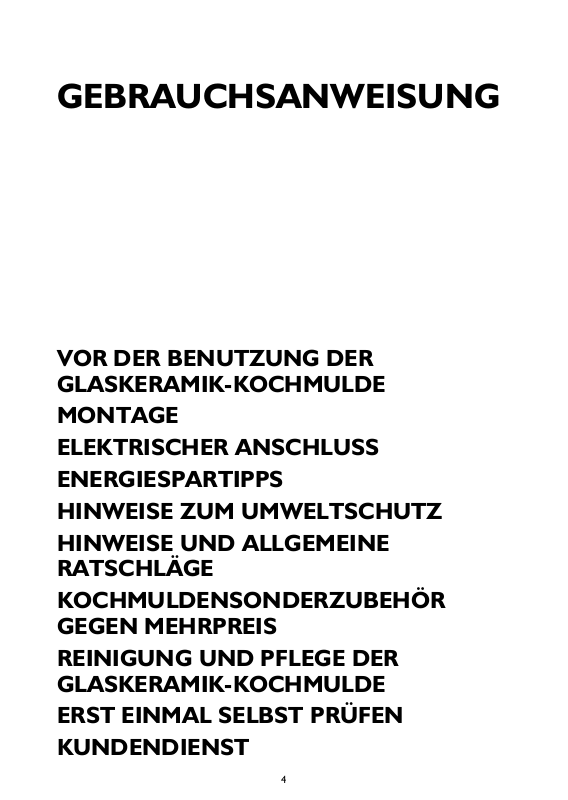

GEBRAUCHSANWEISUNG
VOR DER BENUTZUNG DER GLASKERAMIK-KOCHMULDE
MONTAGE ELEKTRISCHER ANSCHLUSS ENERGIESPARTIPPS HINWEISE ZUM UMWELTSCHUTZ HINWEISE UND ALLGEMEINE
RATSCHLÄGE KOCHMULDENSONDERZUBEHÖR
GEGEN MEHRPREIS REINIGUNG UND PFLEGE DER
GLASKERAMIK-KOCHMULDE ERST EINMAL SELBST PRÜFEN KUNDENDIENST
4
VOR DER BENUTZUNG DER GLASKERAMIK­KOCHMULDE
Bitte lesen Sie die Gebrauchsanweisung sorgfältig
und halten Sie sie für späteren Gebrauch bereit, um Ihr neues Gerät optimal zu nutzen.
MONTAGE
Kochmulde
• Die Kochmulde muss in eine 20 bis 50 mm tiefe Arbeitsfläche eingesetzt werden.
• Zwischen Kochmulde und Ofen dürfen keine Querschienen, Winkel usw. sein.
• Der Abstand zwischen der Unterseite des Glaskeramik-Kochfelds und Unterschrank oder Trennwand muss mindestens 20 mm betragen.
• Wenn die Kochmulde neben einer Säuleneinheit installiert wird, müssen Sie einen Abstand von mindestens 100 mm zum Rand der Kochmulde lassen.
Bringen Sie in der Arbeitsplatte einen Ausschnitt mit den in
den beiliegenden Produktangaben aufgeführten Abmessungen an.
Setzen Sie das mitgelieferte Dichtungsprofil (falls es noch nicht eingesetzt ist) ein, nachdem Sie die Oberfläche der Kochmulde sorgfältig gesäubert haben.
Wichtig
Wir empfehlen Ihnen Folgendes, um die elektronischen Schaltkreise nicht zu überhitzen und Schäden zu vermeiden:
• Bauen Sie die Kochmulde nicht neben Spül- oder Waschmaschinen ein, damit der Kontakt mit Dampf oder Feuchtigkeit nicht die elektronischen Schaltkreise beschädigt.
Ist ein Backofen (aus unserer Produktion) unter dem Kochfeld vorhanden, muss er mit einem Kühlsystem ausgerüstet sein.
Sobald die Temperatur der Elektronikkreise die maximal zulässige Temperatur überschreitet, schaltet die Kochmulde automatisch ab. In diesem Fall müssen Sie ein paar Minuten warten, bis die Innentemperatur der Elektronikkreise auf einen zulässigen Wert abgekühlt ist und Sie die Kochmulde wieder einschalten können.
• Schalten Sie das Kochfeld nach dem Gebrauch wieder aus.
Vor d er se it e
Rückwand
5
MONTAGE
Montage
A) Wenn die Arbeitsplatte aus Holz ist, die mitgelieferten
Befestigungsklammern und Schrauben verwenden.
Die 4 Klammern (A) an den dafür vorgesehenen Stellen am
Rahmen der Kochmulde montieren, siehe Abb. 1.
Die Mitte der senkrechten Seiten des Ausschnitts wie in
Abb. 2 dargestellt messen.
Die Mitte der Winkel (C) in der zuvor ermittelten
Seitenmitte positionieren.
Die Oberseite der Winkel muss auf einer Höhe mit der
Oberseite der Arbeitsfläche sein.
Mit den 4 mitgelieferten Schrauben befestigen (B). Dazu die
entsprechenden vorgesehenen Löcher verwenden.
Die Kochmulde in den Ausschnitt einsetzen. Die Klammern (A) müssen an den entsprechenden Gegenstücken der Winkel einrasten (C Abb. 4 und 5).
Abb. 1
Abb. 3
A
Abb. 2
C
B
B) Falls die Arbeitsplatte aus Marmor, Keramik, Stein,
Kunststoff usw. besteht, beziehen Sie das Installationskit
Nr. 4812 310 19277 über den autorisierten Kundendienst.
6
A
Abb. 4
Abb. 5
