Whirlpool AKT 813/LX, AKT 821/BA, AKT 809/NE INSTALLATION

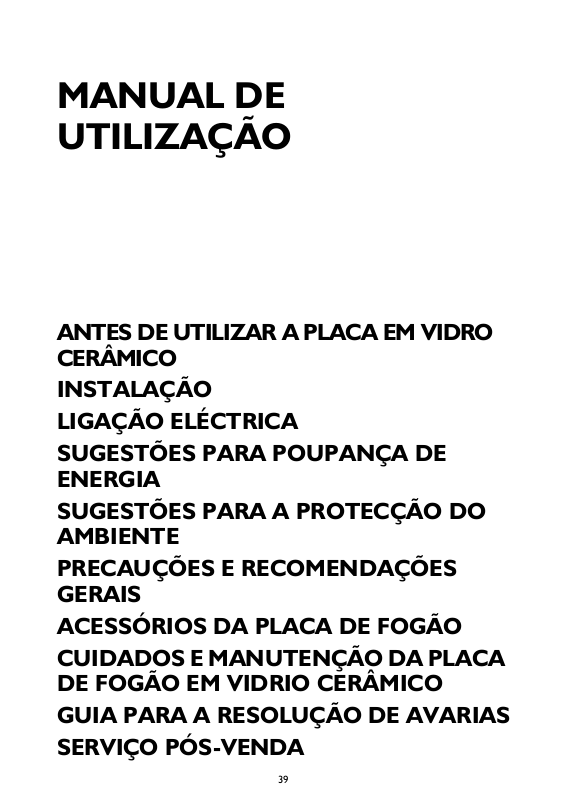

MANUAL DE
UTILIZAÇÃO

ANTES DE UTILIZAR A PLACA EM VIDRO
CERÂMICO

INSTALAÇÃO

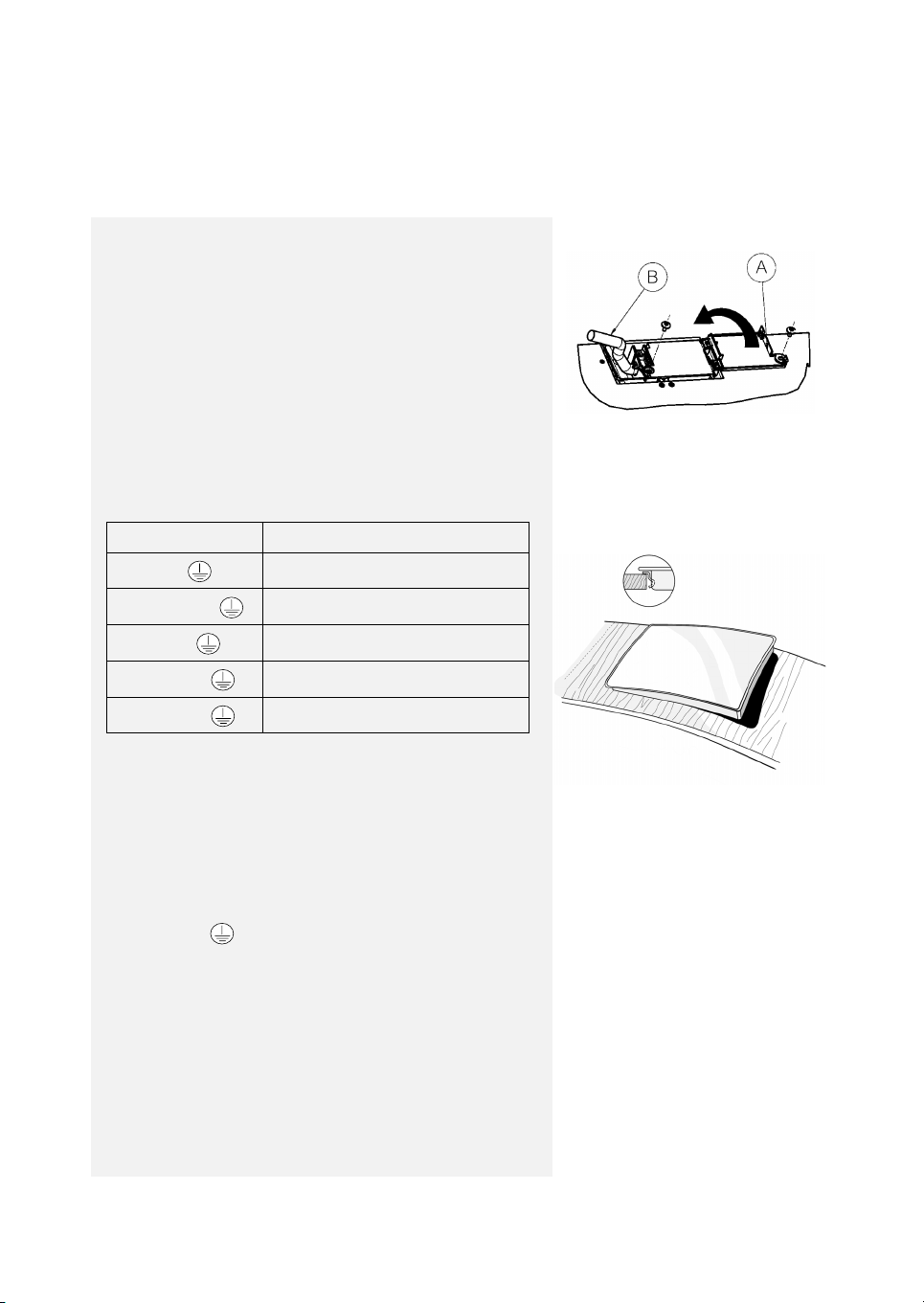

LIGAÇÃO ELÉCTRICA

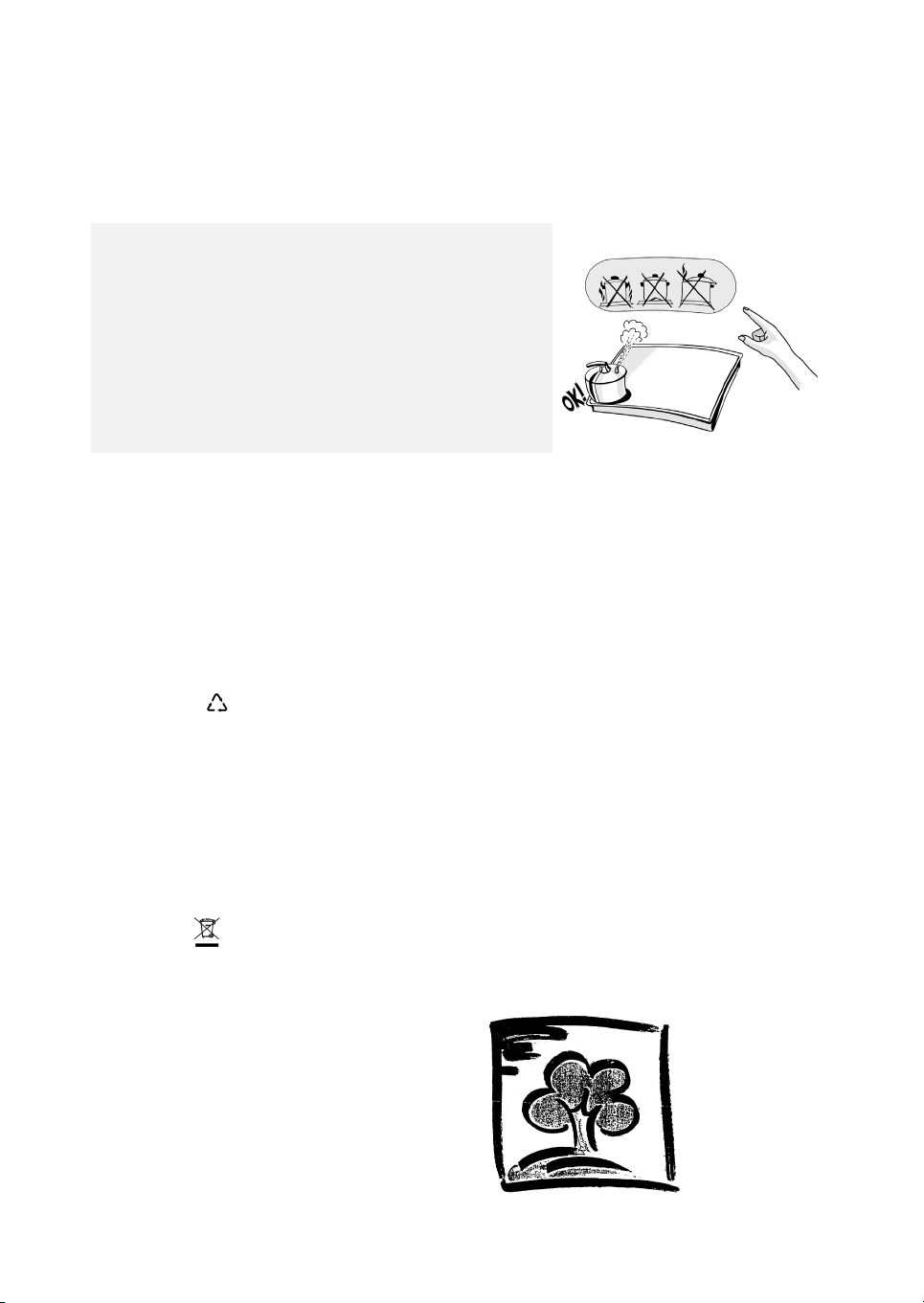

SUGESTÕES PARA POUPANÇA DE

ENERGIA
SUGESTÕES PARA A PROTECÇÃO DO

AMBIENTE
PRECAUÇÕES E RECOMENDAÇÕES

GERAIS

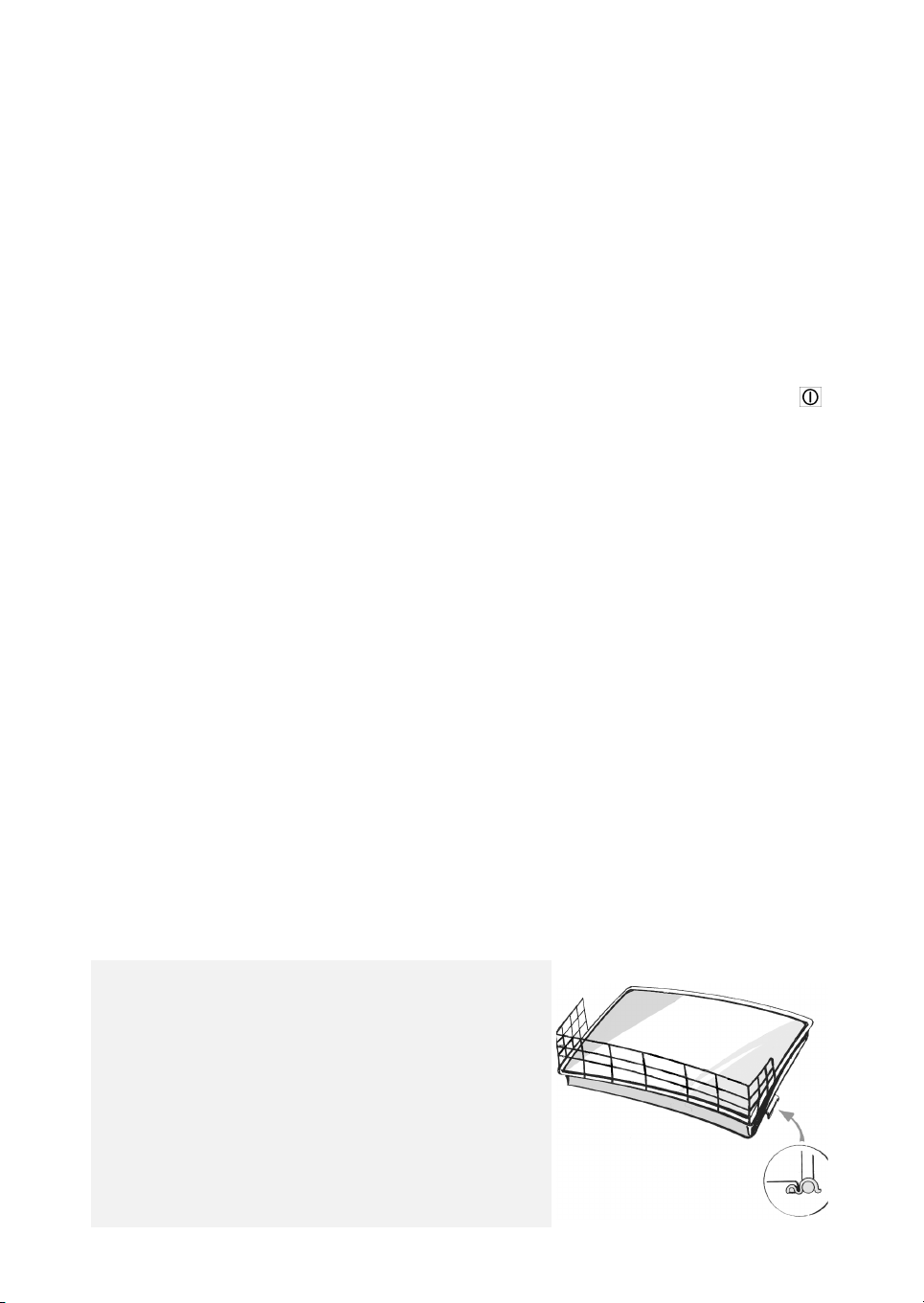

ACESSÓRIOS DA PLACA DE FOGÃO

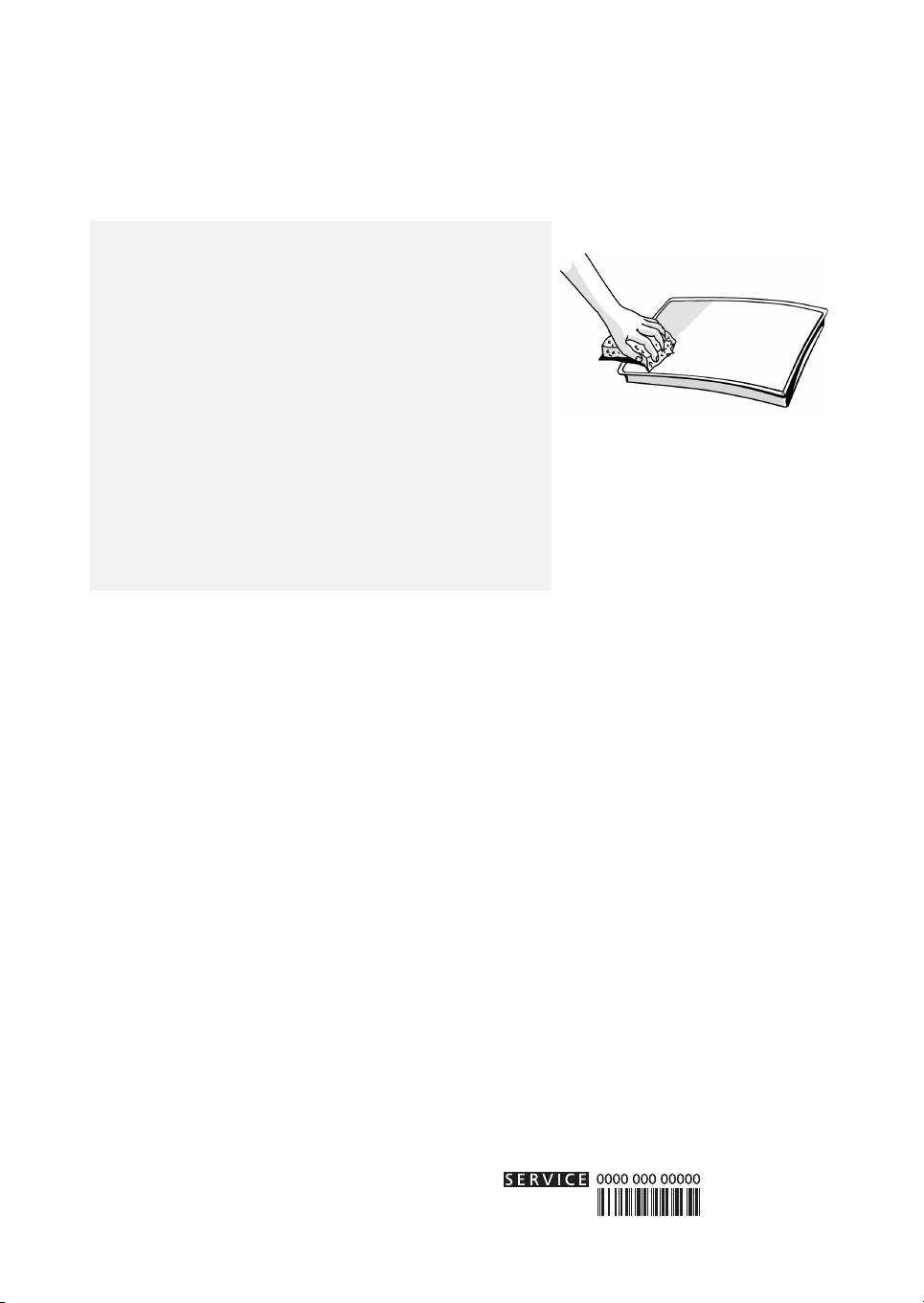

CUIDADOS E MANUTENÇÃO DA PLACA

DE FOGÃO EM VIDRIO CERÂMICO
GUIA PARA A RESOLUÇÃO DE AVARIAS
SERVIÇO PÓS-VENDA

39

ANTES DE UTILIZAR A PLACA EM VIDRO
CERÂMICO

• Para tirar o máximo rendimento do seu novo

aparelho, leia atentamente as instruções do
utilizador e guarde-as para uma futura consulta.

INSTALAÇÃO

Placa de fogão

• A placa de fogão deverá ser integrada num tampo com
uma espessura entre 20 mm e 50 mm.

• Não deve existir coisa alguma entre a placa de fogão e
o forno (carris transversais, suportes, etc.).

• A distância entre a face inferior da placa em vidro
cerâmico e o guarda-louça ou o painel de separação
deverá ser de, pelo menos, 20 mm.

• Se a placa de fogão for instalada junto a uma unidade
de coluna, guarde uma distância de peo menos 100 mm
do topo da placa de fogão.

• Faça uma abertura no tampo das dimensões indicadas na

Ficha do produto fornecida em separado.

• Aplique as vedações fornecidas à placa de fogão (a menos que
já esteja encaixada), depois de ter limpo a superfície.

Importante

Para evitar o sobreaquecimento dos circuitos electrónicos, e os
danos consequentes, recomendamos o seguinte:

• Não instale a placa de fogão junto a um lava-louça ou a
uma máquina de lavar, para que os circuitos
electrónicos não entrem em contacto com vapor ou
humidade, o que os pode danificar.

No caso de existir um forno por baixo da placa (fabricado por
nós), certifique-se de que está equipado com um sistema de
refrigeração.

Se a temperatura dos circuitos electrónicos exceder o valor
máximo permitido, a placa de fogão desliga automaticamente;
neste caso, aguarde alguns minutos até que a temperatura
interna dos circuitos electrónicos chegue a um nível tolerável,
altura em que poderá ligar novamente a placa de fogão.

• Desligue a placa após a sua utilização.

Parte frontal

Parede posterior

40

INSTALAÇÃO

Montagem

A) Se o tampo for de madeira, utilize os suportes, os

grampos e os parafusos fornecidos.

• Coloque os 4 grampos (A) no aro da placa, no respectivo
lugar. Consulte a Fig. 1.

• Meça o centro dos lados verticais do corte conforme
indicado na Fig. 2.

• Coloque o centro dos suportes (C) no centro do lado
previamente identificado.

• O lado superior dos suportes deve ficar alinhado com a
superfície do tampo.

• Fixe com os 4 parafusos (B) fornecidos utilizando os orifícios
previstos.

• Insira a placa no orifício feito, procedendo de forma a
bloquear os grampos (A) nos respectivos encaixes dos
suportes (C Fig. 4 e 5).

Fig. 1

Fig. 3

A

Fig. 2

C

B

B) Se o tampo for de mármore, cerâmica, pedra,

material plástico, etc., peça o kit de instalação código

4812 310 19277, ao Serviço Pós-Venda autorizado.

41

A

Fig. 4

Fig. 5
