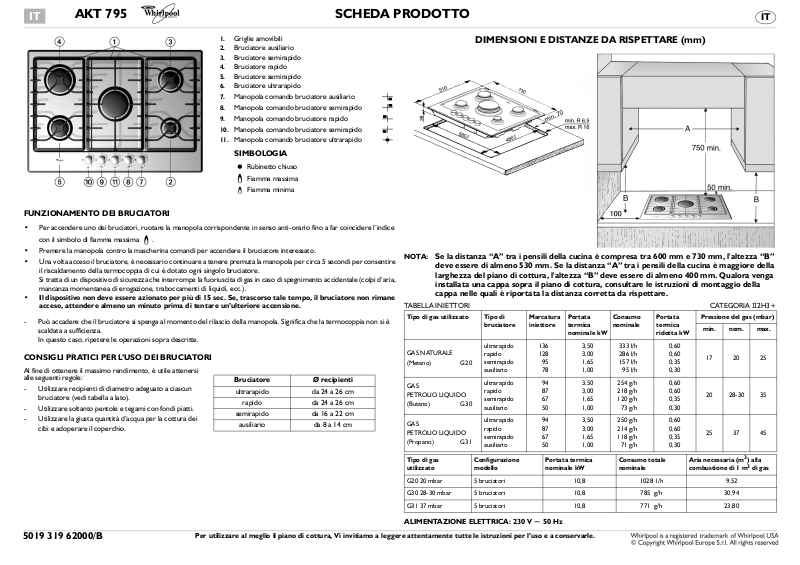

AKT 795

SCHEDA PRODOTTO

IT

1.Griglie amovibili

2.Bruciatore ausiliario

3.Bruciatore semirapido

4.Bruciatore rapido

5.Bruciatore semirapido

6.Bruciatore ultrarapido

7.Manopola comando bruciatore ausiliario

8.Manopola comando bruciatore semirapido

9.Manopola comando bruciatore rapido

10.Manopola comando bruciatore semirapido

11.Manopola comando bruciatore ultrarapido

SIMBOLOGIA

Rubinetto chiuso

Fiamma massima

Fiamma minima

DIMENSIONI E DISTANZE DA RISPETTARE (mm)

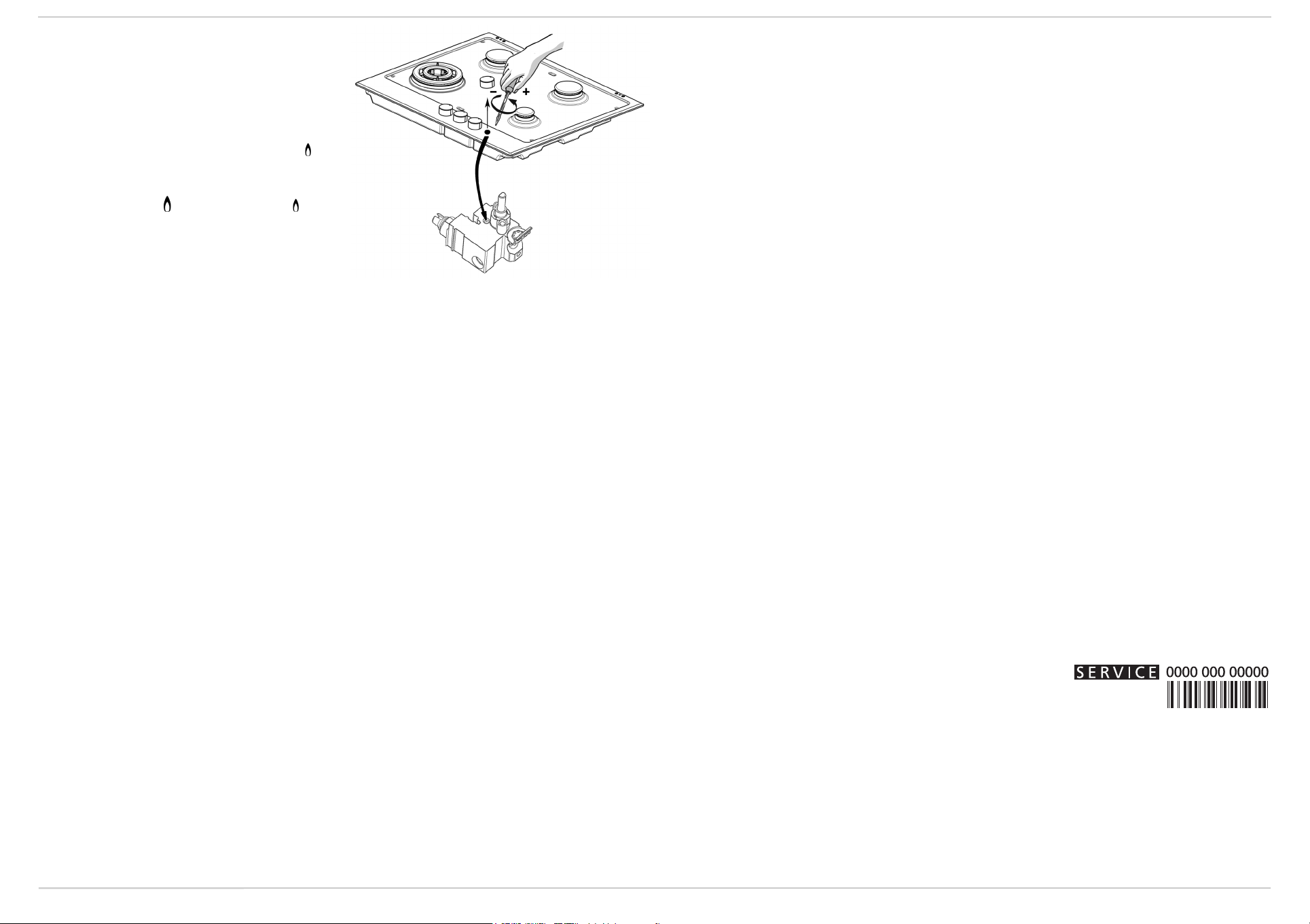

FUNZIONAMENTO DEI BRUCIATORI

•Per accendere uno dei bruciatori, ruotare la manopola corrispondente in senso anti-orario fino a far coincidere l’indice con il simbolo di fiamma massima .

•Premere la manopola contro la mascherina comandi per accendere il bruciatore interessato.

•Una volta acceso il bruciatore, è necessario continuare a tenere premuta la manopola per circa 5 secondi per consentire il riscaldamento della termocoppia di cui è dotato ogni singolo bruciatore.

Si tratta di un dispositivo di sicurezza che interrompe la fuoriuscita di gas in caso di spegnimento accidentale (colpi d’aria, mancanza momentanea di erogazione, traboccamenti di liquidi, ecc.).

•Il dispositivo non deve essere azionato per più di 15 sec. Se, trascorso tale tempo, il bruciatore non rimane acceso, attendere almeno un minuto prima di tentare un’ulteriore accensione.

-Può accadere che il bruciatore si spenga al momento del rilascio della manopola. Significa che la termocoppia non si è scaldata a sufficienza.

In questo caso, ripetere le operazioni sopra descritte.

CONSIGLI PRATICI PER L’USO DEI BRUCIATORI

Al fine di ottenere il massimo rendimento, è utile attenersi alle seguenti regole:

-Utilizzare recipienti di diametro adeguato a ciascun bruciatore (vedi tabella a lato).

-Utilizzare soltanto pentole e tegami con fondi piatti.

-Utilizzare la giusta quantità d’acqua per la cottura dei cibi e adoperare il coperchio.

Bruciatore	Ø recipienti
ultrarapido	da 24 a 26 cm
rapido	da 24 a 26 cm
semirapido	da 16 a 22 cm
ausiliario	da 8 a 14 cm

NOTA: Se la distanza “A” tra i pensili della cucina è compresa tra 600 mm e 730 mm, l'altezza “B” deve essere di almeno 530 mm. Se la distanza “A” tra i pensili della cucina è maggiore della larghezza del piano di cottura, l'altezza “B” deve essere di almeno 400 mm. Qualora venga installata una cappa sopra il piano di cottura, consultare le istruzioni di montaggio della cappa nelle quali è riportata la distanza corretta da rispettare.

TABELLA INIETTORI												CATEGORIA II2H3+
Tipo di gas utilizzato				Tipo di	Marcatura		Portata	Consumo		Portata		Pressione del gas (mbar)
				bruciatore	iniettore		termica	nominale		termica
												min.	nom.	max.
							nominale kW			ridotta kW
				ultrarapido	136		3,50		333 l/h	0,60
GAS NATURALE				rapido	128		3,00		286 l/h	0,60		17	20	25
(Metano)	G20			semirapido	95		1,65		157 l/h	0,35
				ausiliario	78		1,00		95 l/h	0,30
GAS				ultrarapido	94		3,50		254 g/h	0,60
				rapido	87		3,00		218 g/h	0,60
PETROLIO LIQUIDO												20	28-30	35
				semirapido	67		1,65		120 g/h	0,35
(Butano)	G30
				ausiliario	50		1,00		73 g/h	0,30
GAS				ultrarapido	94		3,50		250 g/h	0,60
				rapido	87		3,00		214 g/h	0,60
PETROLIO LIQUIDO												25	37	45
				semirapido	67		1,65		118 g/h	0,35
(Propano)	G31
				ausiliario	50		1,00		71 g/h	0,30
Tipo di gas			Configurazione			Portata termica			Consumo totale		Aria necessaria (m3) alla
utilizzato			modello			nominale kW			nominale		combustione di 1 m3 di gas
G20 20 mbar			5 bruciatori				10,8		1028	l/h			9,52
G30 28-30 mbar			5 bruciatori				10,8		785	g/h			30,94
G31 37 mbar			5 bruciatori				10,8		771	g/h			23,80

ALIMENTAZIONE ELETTRICA: 230 V ~ 50 Hz

5019 319 62000/B

Per utilizzare al meglio il piano di cottura, Vi invitiamo a leggere attentamente tutte le istruzioni per l’uso e a conservarle.

PRECAUZIONI E AVVERTENZE GENERALI

Per utilizzare al meglio il vostro piano di cottura, vi invitiamo a leggere attentamente le istruzioni per l’uso e a conservarle in caso sia necessario consultarle in futuro

•Queste istruzioni sono valide solamente per i Paesi le cui sigle di destinazione sono riportate sulla scheda prodotto e sul piano di cottura.

•Gli elementi dell'imballaggio (sacchetti in plastica, poliuretano espanso, ecc.) non devono essere tenuti alla portata dei bambini perché costituiscono una potenziale fonte di pericolo.

•Verificare che il prodotto non abbia subito danni durante il trasporto e rimuovere eventuali pellicole di protezione dai componenti del prodotto.

•Questo piano di cottura (classe 3) è stato progettato per essere utilizzato soltanto ed esclusivamente per la cottura di cibi in ambienti domestici. Qualsiasi altro impiego (ad esempio il riscaldamento di locali) è da considerarsi improprio e pericoloso.

•Accertarsi che l’installazione e i collegamenti gas/elettrici siano effettuati da un tecnico qualificato secondo le norme locali in vigore.

•Questo apparecchio deve essere installato secondo le regolamentazioni in vigore e utilizzato soltanto in un ambiente ben ventilato. Consultare le istruzioni prima di installare ed utilizzare questo apparecchio.

•La predisposizione gas e la sua corrispondente pressione di alimentazione sono rilevabili sulla targhetta applicata sul fondo del piano. Nel caso si rendesse necessario un cambio di predisposizione, far riferimento al paragrafo “Adattamento ai diversi tipi di gas”.

RIFERIMENTI NORMATIVE NAZIONALI

IT

Collegamento all’alimentazione del gas

Prima di procedere al collegamento dell’apparecchio, accertarsi che l’impianto di alimentazione sia conforme alle norme

UNI-CIG 7129 e UNI CIG 7131.

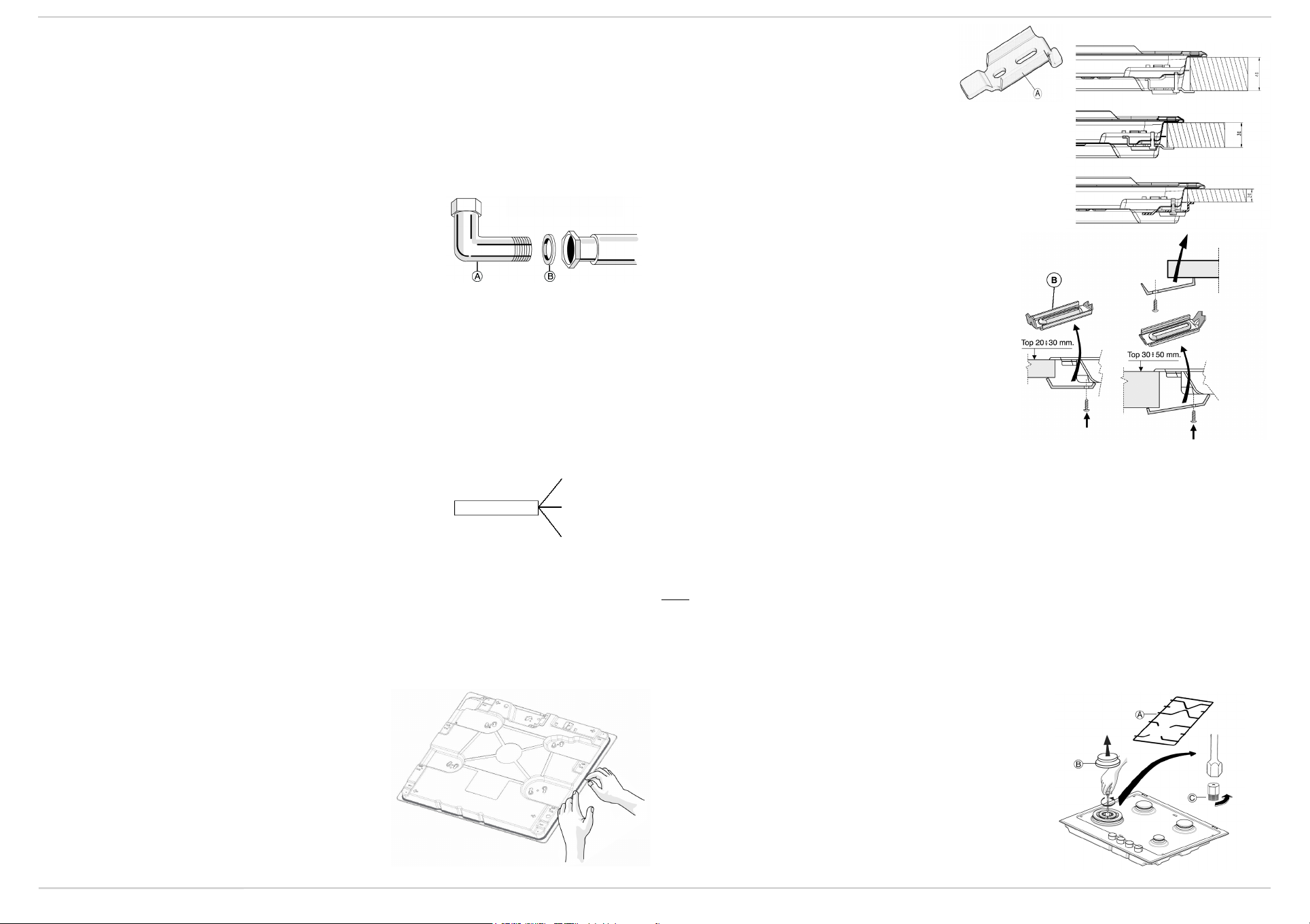

Allacciamento al gas

Per il collegamento dell’apparecchio alla rete del gas o bombola, utilizzare il tubo metallico rigido di rame o acciaio con relativi raccordi conformi alla norma UNI-CIG 7129, oppure il tubo flessibile in inox con parete continua conforme alla norma

UNI-CIG 9891.

I tubi metallici flessibili devono avere una lunghezza massima di 2 m.

I regolatori di pressione da utilizzare devono essere conformi alla norma UNI EN 12864 per gas in bombola e UNI EN 88 per gas canalizzati (metano di rete).

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE

1. Imballo

Il materiale d'imballo è interamente riciclabile ed è contrassegnato dal simbolo del riciclaggio , che lo identifica come un tipo di materiale da inviare ai centri locali di smaltimento dei rifiuti.

2.Prodotto

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico. ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti.

Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Dichiarazione di conformità

•Il presente piano cottura è stato progettato, costruito e commercializzato in conformità:

-ai requisiti di sicurezza della Direttiva “Gas” 2009/142/CE (ex: CEE 90/396);

-ai requisiti di sicurezza della Direttiva “Bassa Tensione” 2006/95/CE (che sostituisce la 73/23/CEE e successivi emendamenti);

-ai requisiti di protezione della Direttiva CEE “EMC” 2004/108.

•Questo piano di cottura è idoneo al contatto con gli alimenti ed è conforme al Regolamento (CE) n. 1935/2004.

NOTE:

•L’uso improprio delle griglie potrebbe rigare la superficie del piano. Evitate di appoggiarle o di trascinarle su di essa nelle zone non protette dai gommini.

•Sui piani con superficie in vetro, non è consentito l’uso di:

-bistecchiere in ghisa, tegami o pentole in terracotta

-Dissipatori di calore (es. reti metalliche)

-L’uso di due bruciatori per la cottura in un unico recipiente

•In caso di utilizzo prolungato, può rendersi necessaria una ventilazione supplementare (aprendo una finestra od aumentando la forza di aspirazione della cappa).

•L'utilizzo di questo apparecchio non è previsto da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadeguate, se non previa supervisione o istruzione iniziale sull'utilizzo dell'apparecchio da parte di chi è responsabile della loro sicurezza.

•Tenere lontano i bambini quando il piano è in funzione e non consentire loro di giocare con i comandi e con le parti mobili del piano stesso.

Avvertenza: i piedini di protezione in gomma sotto le griglie potrebbero essere ingeriti dai bambini piccoli rappresentando il rischio di soffocamento. Dopo aver rimosso le griglie accertarsi che tutti i gommini siano al loro posto.

•Attenzione: il coperchio in vetro (se montato) potrebbe andare in frantumi con il surriscaldamento di una fiamma. Prima di chiuderlo, accertarsi che tutti i bruciatori siano spenti.

Al termine di ogni utilizzo del piano, verificare sempre che le manopole di comando siano in posizione di spento e chiudere il rubinetto principale del condotto di erogazione del gas o della bombola

INSTALLAZIONE

INFORMAZIONI TECNICHE PER L’INSTALLATORE

•Questo prodotto può essere incassato in un piano di lavoro di spessore da 20 a 40 mm.

•Se, sotto al piano di cottura, non è previsto un forno, inserire un pannello separatore che abbia una superficie almeno uguale al trancio del piano di lavoro. Tale pannello, deve essere posizionato ad una distanza massima di 150 mm dalla superficie superiore del piano di lavoro, ma, in nessun caso, inferiore a 20 mm dal fondo del piano cottura. Nel caso si intenda installare sotto il piano un forno, quest’ultimo deve essere di produzione Whirlpool e dotato del dispositivo di raffreddamento. Il costruttore declina ogni responsabilità nel caso venga installato un forno di un altra marca.

•Prima di eseguire l’installazione, accertarsi che:

-le condizioni locali di erogazione del gas (tipo e pressione) e le regolazioni del piano di cottura siano compatibili (vedi targhetta matricola e tabella iniettori).

-I rivestimenti delle pareti del mobile o degli apparecchi adiacenti al piano di cottura siano resistenti al calore secondo le norme locali.

-Lo scarico dei fumi della combustione avvenga attraverso apposite cappe aspiranti o tramite elettroventilatori installati a parete e/o su finestre.
