Whirlpool AKT 704/IX/01 PROGRAM CHART [es]

ES

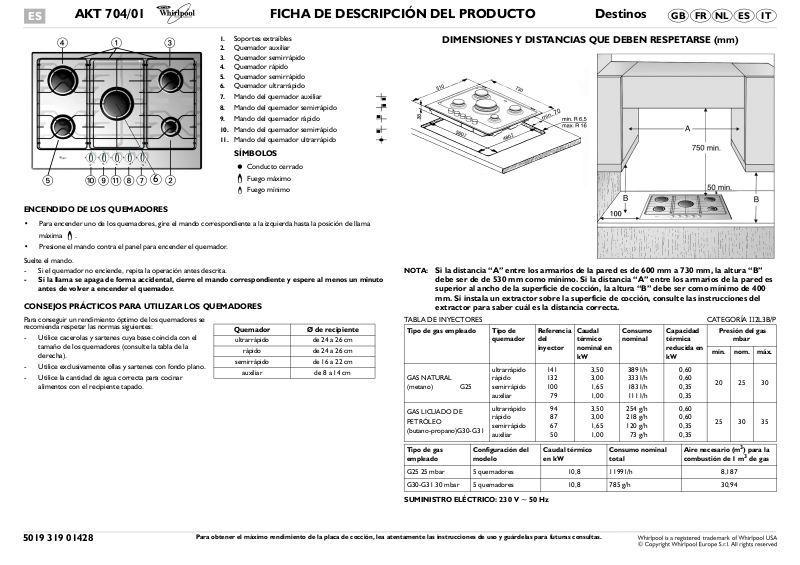

AKT 704/01 FICHA DE DESCRIPCIÓN DEL PRODUCTO Destinos

ITESNLFRGB

1. Soportes extraíbles

2. Quemador auxiliar

3. Quemador semirrápido

4. Quemador rápido

5. Quemador semirrápido

6. Quemador ultrarrápido

7. Mando del quemador auxiliar

8. Mando del quemador semirrápido

9. Mando del quemador rápido

10. Mando del quemador semirrápido

11. Mando del quemador ultrarrápido

SÍMBOLOS

Conducto cerrado

6

Fuego máximo
Fuego mínimo

ENCENDIDO DE LOS QUEMADORES

• Para encender uno de los quemadores, gire el mando correspondiente a la izquierda hasta la posición de llama
máxima .

• Presione el mando contra el panel para encender el quemador.

Suelte el mando.

- Si el quemador no enciende, repita la operación antes descrita.

- Si la llama se apaga de forma accidental, cierre el mando correspondiente y espere al menos un minuto
antes de volver a encender el quemador.

CONSEJOS PRÁCTICOS PARA UTILIZAR LOS QUEMADORES

Para conseguir un rendimiento óptimo de los quemadores se
recomienda respetar las normas siguientes:

- Utilice cacerolas y sartenes cuya base coincida con el
tamaño de los quemadores (consulte la tabla de la
derecha).

- Utilice exclusivamente ollas y sartenes con fondo plano.

- Utilice la cantidad de agua correcta para cocinar
alimentos con el recipiente tapado.

Quemador Ø de recipiente

ultrarrápido de 24 a 26 cm

rápido de 24 a 26 cm

semirrápido de 16 a 22 cm

auxiliar de 8 a 14 cm

DIMENSIONES Y DISTANCIAS QUE DEBEN RESPETARSE (mm)

NOTA: Si la distancia “A” entre los armarios de la pared es de 600 mm a 730 mm, la altura “B”

debe ser de de 530 mm como mínimo. Si la distancia “A” entre los armarios de la pared es
superior al ancho de la superficie de cocción, la altura “B” debe ser como mínimo de 400
mm. Si instala un extractor sobre la superficie de cocción, consulte las instrucciones del
extractor para saber cuál es la distancia correcta.

TABLA DE INYECTORES CATEGORÍA II2L3B/P

Tipo de gas empleado Tipo de

quemador

ultrarrápido

GAS NATURAL
(metano) G25

GAS LICUADO DE
PETRÓLEO
(butano-propano)G30-G31

Tipo de gas
empleado

G25 25 mbar 5 quemadores 10,8 1199 l/h 8,187
G30-G31 30 mbar 5 quemadores 10,8 785 g/h 30,94

rápido
semirrápido
auxiliar

ultrarrápido
rápido
semirrápido
auxiliar

Configuración del
modelo

Referencia
del
inyector

141
132
100

79
94

87
67
50

Caudal térmico
en kW

Caudal
térmico
nominal en
kW

3,50
3,00
1,65
1,00

3,50
3,00
1,65
1,00

Consumo
nominal

389 I/h
333 I/h
183 I/h
111 I/h

254 g/h
218 g/h
120 g/h

73 g/h

Consumo nominal
total

Capacidad
térmica
reducida en
kW

0,60
0,60
0,35
0,35

0,60
0,60
0,35
0,35

Aire necesario (m
combustión de 1 m

Presión del gas

mbar

mín. nom. máx.

20 25 30

25 30 35

3

) para la

3

de gas

5019 319 01428

SUMINISTRO ELÉCTRICO: 230 V ~ 50 Hz

Para obtener el máximo rendimiento de la placa de cocción, lea atentamente las instrucciones de uso y guárdelas para futuras consultas.

MEDIDAS DE PRECAUCIÓN Y RECOMENDACIONES GENERALES

Para aprovechar al máximo el rendimiento de la encimera, lea atentamente estas instrucciones y consérvelas
para consultas futuras.

• Estas instrucciones sólo son válidas para aquellos países cuyas abreviaturas aparezcan en la ficha de descripción del
producto y en la encimera.

• Guarde el material de embalaje (bolsas de plástico, piezas de poliestireno, etc.) fuera del alcance de los niños, ya que
puede ser peligroso.

• Compruebe que la encimera no ha sufrido daños durante el transporte y retire la película protectora de las piezas.

• Esta encimera (clase 3) se ha diseñado exclusivamente para la cocción de alimentos en ambientes
domésticos. Cualquier otro uso (por ejemplo, para calentar habitaciones) es inadecuado y peligroso.

• La instalación y las conexiones de gas/eléctricas debe realizarlas un técnico cualificado de conformidad con
la normativa local.

• Este aparato sólo debe instalarse y utilizarse en lugares bien ventilados y de acuerdo con las normas
vigentes. Lea las instrucciones con atención antes de instalar y utilizar el aparato.

• Los ajustes de gas y la presión de suministro se indican en la placa de datos técnicos, situada debajo de la
encimera. Si el aparato está configurado para un tipo de gas distinto del disponible, consulte el apartado “
Adaptación a diferentes tipos de gas”.

REFERENCIAS A REGLAMENTOS LOCALES

ES

Las instalaciones de gas para cocinas domésticas deben cumplir con las Normas Básicas de Instalaciones de Gas en
Edificios Habitados, publicada en el B.O.E. nº 77 de 30 de marzo de 1974.

PROTECCIÓN DEL MEDIO AMBIENTE

1. Embalaje

El material de embalaje es totalmente reciclable, según lo indica el símbolo de reciclaje , que lo identifica como material
que debe enviarse a los centros de recogida locales.

2. Producto

Este aparato tiene la marca de conformidad con la directiva europea 2002/96/CE sobre Residuos de aparatos eléctricos y
electrónicos (RAEE)..
La correcta eliminación de este producto ayudará a evitar posibles consecuencias negativas para el medioambiente y la
salud humana, que podrían ser el resultado de una eliminación inadecuada.

El símbolo en el producto o en los documentos que lo acompañan indica que no se puede tratar como residuo
doméstico. Deberá depositarse en el punto de recogida adecuado para el reciclaje de equipos eléctricos y electrónicos.

Deséchelo de conformidad con las normas locales para la eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, la recuperación y el reciclaje de este producto, póngase en
contacto con las autoridades locales, el servicio de eliminación de residuos urbanos o el comercio donde adquirió el
producto.

Declaración de conformidad

• Esta encimera de cocción se ha diseñado, fabricado y comercializado de conformidad con:

- las normas de seguridad de la directiva CEE sobre Gas 90/396

- los objetivos de seguridad de la directiva sobre Bajo voltaje 2006/95/CE (que sustituye a la norma 73/23/CEE y sus
enmiendas posteriores)

- las normas de protección de la directiva de la CEE sobre “CEM” (Compatibilidad Electromagnética) 2004/108

- los requisitos de la directiva CEE 93/68

• Esta encimera de cocción es adecuada para el contacto con productos alimenticios y es conforme con la norma de la
CEE nº 1935/2004.

Notas:

• El uso inadecuado de los soportes puede dañar la superficie de la encimera de cocción. No los coloque invertidos ni los
deslice sobre la encimera.

• Si la encimera tiene la superficie de vitrocerámica, no utilice:

- Planchas de hierro fundido ni ollas o cacerolas de barro cocido

- Difusores de calor (por ejemplo, mallas metálicas)

- Dos zonas de cocción para el mismo recipiente

• En caso de uso prolongado, puede ser necesario contar con ventilación adicional (abrir una ventana o aumentar la
potencia del extractor).

• Mantenga a los niños alejados de la placa cuando se esté utilizando y no les permita jugar con los mandos ni otras partes
del aparato.

• Este aparato no debe ser utilizado por personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén
disminuidas o que carezcan de la experiencia y conocimientos necesarios, salvo que primero hayan recibido la
instrucción debida o estén bajo la supervisión de la persona responsable de su seguridad.
Advertencia: Los apoyos protectores de goma de los soportes representan un riesgo de atragantamiento para los
niños pequeños. Después de retirar los soportes, compruebe que todos los apoyos de goma están en su posición.

• Atención: la tapa de cristal (si se incluye) puede romperse con el sobrecalentamiento. Antes de cerrarla, compruebe
que los quemadores están apagados.

Cuando haya terminado, asegúrese de que los mandos están en la posición de apagado y cierre el suministro de gas natural o
de la bombona.

INSTALACIÓN

INFORMACIÓN TÉCNICA PARA EL INSTALADOR

• Este producto se puede empotrar en una encimera de entre 20 y 40 mm de grosor.

• Si no hay horno instalado debajo de la encimera, introduzca un panel de separación con una superficie que,
como mínimo, sea igual al tamaño de la abertura en la encimera. Dicho panel debe situarse como máximo
150 mm por debajo de la parte superior de la superficie de trabajo y en ningún caso, a menos de 20 mm de
la base de la encimera de cocción. Si desea instalar un horno debajo de la encimera, asegúrese de que sea
marca Whirlpool y de que disponga de sistema de enfriamiento. El fabricante rechaza toda responsabilidad
en caso de instalarse un horno de otra marca debajo de la encimera.

• Antes de la instalación, compruebe lo siguiente:

- El suministro de gas (tipo y presión) es compatible con los ajustes de la encimera (consulte la placa de datos
técnicos y la tabla de inyectores).

- Las superficies de muebles o aparatos adyacentes a la encimera son térmicamente resistentes, de acuerdo con las
normas vigentes.

- Las emisiones de la combustión se eliminan al exterior a través de campanas extractoras o ventiladores eléctricos

montados en ventanas o paredes.
