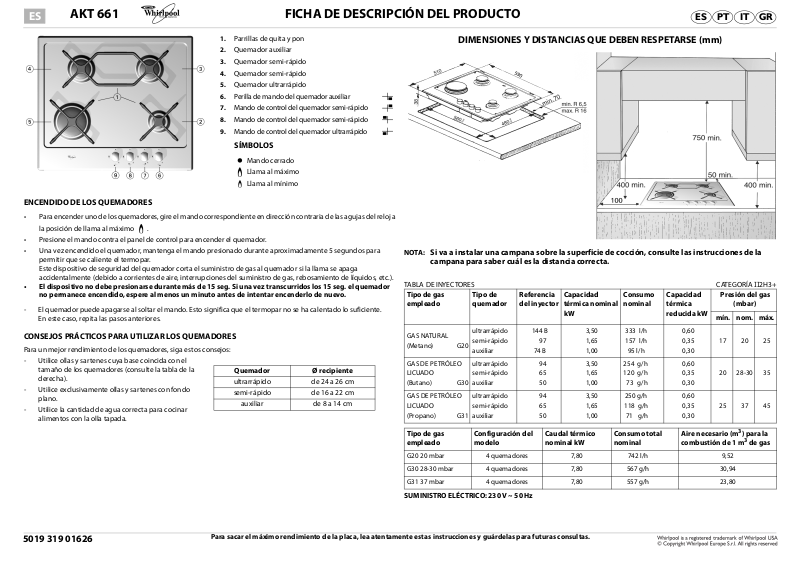

AKT 661 FICHA DE DESCRIPCIÓN DEL PRODUCTO
ES
Para sacar el máximo rendimiento de la placa, lea atentamente estas instrucciones y guárdelas para futuras consultas.
5019 319 01626
GRIT
PTES

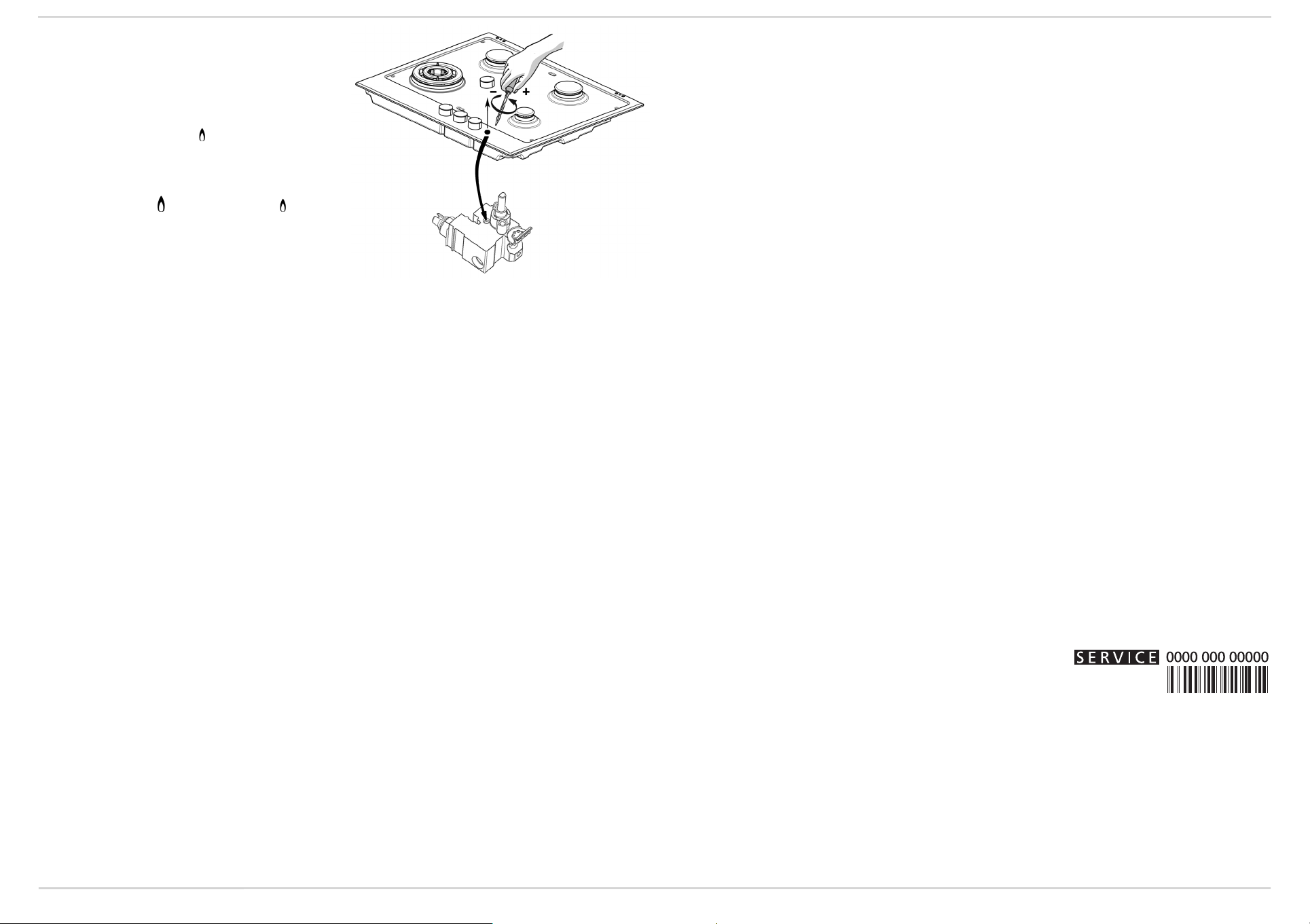

ENCENDIDO DE LOS QUEMADORES
• Para encender uno de los quemadores, gire el mando correspondiente en dirección contraria de las agujas del reloj a
la posición de llama al máximo .
• Presione el mando contra el panel de control para encender el quemador.
• Una vez encendido el quemador, mantenga el mando presionado durante aproximadamente 5 segundos para
permitir que se caliente el termopar.
Este dispositivo de seguridad del quemador corta el suministro de gas al quemador si la llama se apaga
accidentalmente (debido a corrientes de aire, interrupciones del suministro de gas, rebosamiento de líquidos, etc.).
• El dispositivo no debe presionarse durante más de 15 seg. Si una vez transcurridos los 15 seg. el quemador
no permanece encendido, espere al menos un minuto antes de intentar encenderlo de nuevo.
- El quemador puede apagarse al soltar el mando. Esto significa que el termopar no se ha calentado lo suficiente.
En este caso, repita las pasos anteriores.
CONSEJOS PRÁCTICOS PARA UTILIZAR LOS QUEMADORES
Para un mejor rendimiento de los quemadores, siga estos consejos:
- Utilice ollas y sartenes cuya base coincida con el
tamaño de los quemadores (consulte la tabla de la
derecha).
- Utilice exclusivamente ollas y sartenes con fondo
plano.
- Utilice la cantidad de agua correcta para cocinar
alimentos con la olla tapada.
1. Parrillas de quita y pon
2. Quemador auxiliar
3. Quemador semi-rápido
4. Quemador semi-rápido
5. Quemador ultrarrápido
6. Perilla de mando del quemador auxiliar
7. Mando de control del quemador semi-rápido
8. Mando de control del quemador semi-rápido
9. Mando de control del quemador ultrarrápido
SÍMBOLOS
Mando cerrado
Llama al máximo
Llama al mínimo
Quemador Ø recipiente
ultrarrápido de 24 a 26 cm
semi-rápido de 16 a 22 cm
auxiliar de 8 a 14 cm
DIMENSIONES Y DISTANCIAS QUE DEBEN RESPETARSE (mm)
NOTA: Si va a instalar una campana sobre la superficie de cocción, consulte las instrucciones de la
campana para saber cuál es la distancia correcta.
TABLA DE INYECTORES CATEGORÍA II2H3+
SUMINISTRO ELÉCTRICO: 230 V ~ 50 Hz
Tipo de gas
empleado
Tipo de
quemador
Referencia
del inyector
Capacidad
térmica nominal
kW
Consumo
nominal
Capacidad
térmica
reducida kW
Presión del gas
(mbar)
mín. nom . máx.
GAS NATURAL
(Metano) G20
ultrarrápido
semi-rápido
auxiliar
144 B
97
74 B
3,50
1,65
1,00
333 l/h
157 l/h
95 l/h
0,60
0,35
0,30
17 20 25
GAS DE PETRÓLEO
LICUADO
(Butano) G30
ultrarrápido
semi-rápido
auxiliar
94
65
50
3,50
1,65
1,00
254 g/h
120 g/h
73 g/h
0,60
0,35
0,30
20 28-30 35
GAS DE PETRÓLEO
LICUADO
(Propano) G31
ultrarrápido
semi-rápido
auxiliar
94
65
50
3,50
1,65
1,00
250 g/h
118 g/h
71 g/h
0,60
0,35
0,30
25 37 45
Tipo de gas
empleado
Configuración del
modelo
Caudal térmico
nominal kW
Consumo total
nominal
Aire necesario (m
3
) para la
combustión de 1 m
3
de gas
G20 20 mbar 4 quemadores 7,80 742 l/h 9,52
G30 28-30 mbar 4 quemadores 7,80 567 g/h 30,94
G31 37 mbar 4 quemadores 7,80 557 g/h 23,80
PRECAUCIONES Y CONSEJOS GENERALES
Para sacar el máximo rendimiento de la placa, lea atentamente estas instrucciones y guárdelas para futuras
consultas
• Estas instrucciones sólo son válidas para aquellos países cuyas abreviaturas aparezcan en la ficha de descripción del
producto y en la placa.
• Guarde el material de embalaje (bolsas de plástico, piezas de poliestireno, etc.) fuera del alcance de los niños, porque
son potencialmente peligrosos.
• Compruebe si la placa se ha sufrido dañados durante el transporte y quite la película protectora de las piezas.
• Esta placa (Clase 3) se ha diseñado para uso exclusivo doméstico para cocinar. Cualquier otro uso (p. ej. para
calentar una habitación) es inadecuado y potencialmente peligroso.
• Haga instalar y conectar la instalación de gas y eléctrica a un técnico cualificado de acuerdo con las normas
de seguridad locales.
• Este aparato sólo debe instalarse y utilizarse en lugares bien ventilados y de acuerdo con las normas
vigentes. Lea las instrucciones detenidamente antes de instalar y utilizar el aparato.
• Los ajustes de gas y la presión de alimentación se indican en la placa de características situada debajo de la
placa. Si el aparato está configurado para un tipo de gas distinto al disponible, consulte el apartado “Ajustes
para otros tipos de gas”.
REFERENCIA A LA NORMATIVA LOCAL
Las instalaciones de gas para cocinas domesticas deberan atenerse a las NORMAS DE INSTALACIONES DE GAS EN
EDIFICIOS HABITADOS, publicadas en el B.O.E. N° 77 de fecha 30 de Marzo de 1974.
PROTECCIÓN DEL MEDIO AMBIENTE
1. Embalaje
El material de embalaje es totalmente reciclable, según indica el símbolo de reciclaje , que lo identifica como
material que debe enviarse a los centros de desecho locales.
2. Producto
Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre
residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar
como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y
electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en
contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el
producto.
Declaración de conformidad
• Esta placa de cocción se ha diseñado, construido y puesto a la venta de acuerdo con:
- las normas de seguridad de la Directiva 2009/142/CE sobre los aparatos de gas (ex: 90/396/CEE)
- Los requisitos de seguridad de la Directiva 2006/95/CE Baja Tensión (que sustituye a la Directiva 73/23/CE)
- Los requisitos de protección de la Directiva 2004/108/CE “CEM”.
• Esta placa de cocción es adecuada para el contacto con alimentos y es conforme a la norma (CE) n. 1935/2004.
NOTAS:
• El uso inadecuado de las parrillas puede rayar la encimera. No las apoye ni arrastre sobre la placa.
• Si la placa tiene una superficie de vitrocerámica, no utilice:
- planchas de hierro colado, cazuelas u ollas de barro
- Difusores de calor (p. ej. rejillas metálicas)
- Dos fuegos para la misma olla
• En caso de uso prolongado, puede ser necesaria una ventilación adicional (abrir una ventana o aumentar la potencia
del extractor).
• Este aparato no debe ser utilizado por personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales
estén disminuidas o que carezcan de la experiencia y conocimientos necesarios, salvo que primero hayan recibido la
instrucción debida o estén bajo la supervisión de la persona responsable de su seguridad.
• Mantenga a los niños alejados de la placa cuando se está utilizando y no les permita jugar con los mandos u otras
partes del aparato.
Advertencia: los asientos protectores de goma de las parillas representan un riesgo de atragantamiento para los
niños pequeños. Cuando quite las parrillas, asegúrese de que los asientos están colocados correctamente.
• Atención: la tapa de cristal (si se incluye) puede romperse con el sobrecalentamiento. Antes de cerrarla, compruebe
que los quemadores están apagados.
Cuando haya terminado, asegúrese de que los mandos están en la posición de apagado y corte el suministro de gas al
aparato

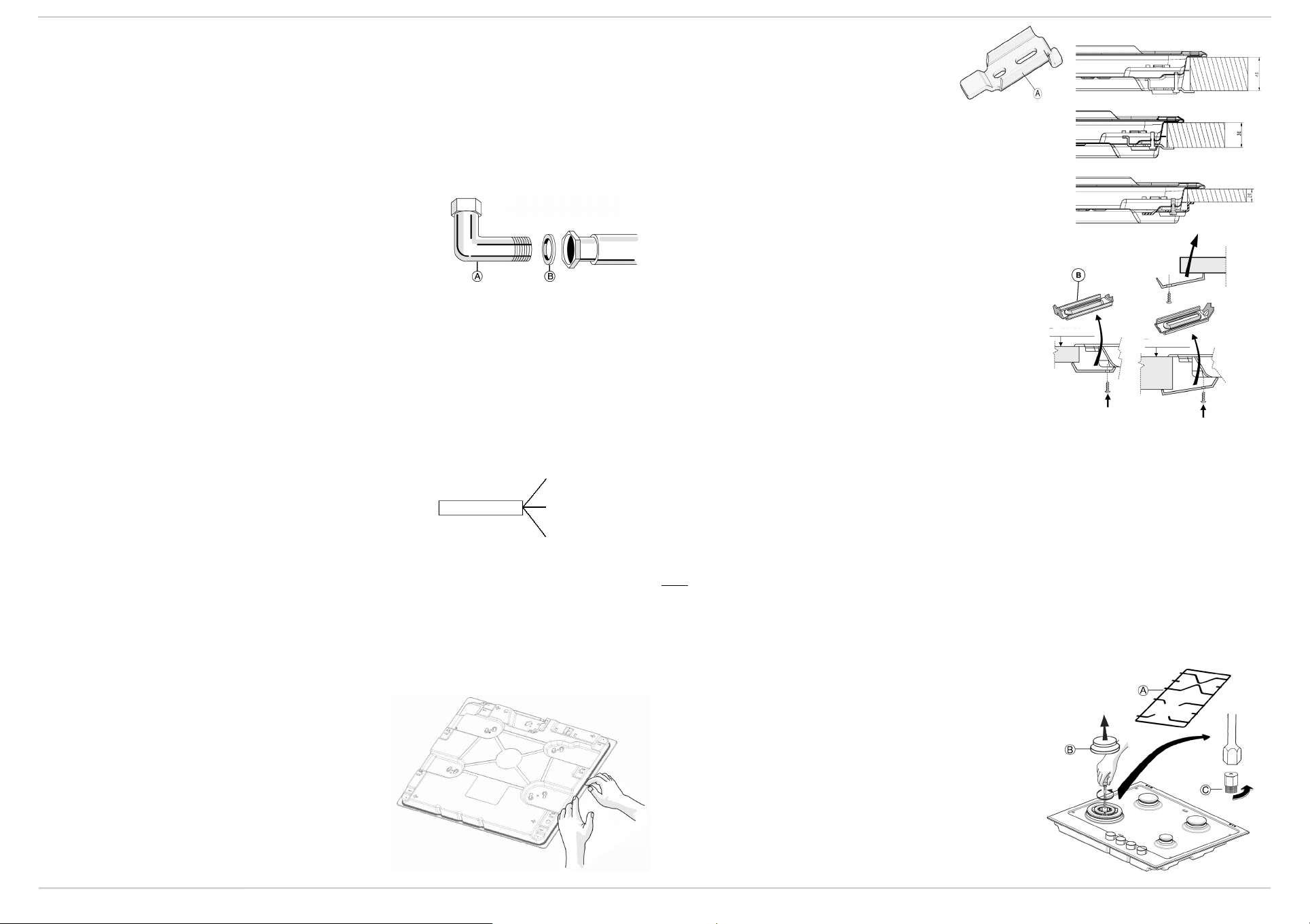

INSTALACIÓN
INFORMACIÓN TÉCNICA PARA EL INSTALADOR
• Esta placa de cocción se puede empotrar en una encimera de entre 20 y 40 mm de grosor.
• Si no hay horno instalado debajo de la placa, inserte un panel de separación con una superficie como mínimo
igual al tamaño de la abertura en la encimera. Este panel debe estar situado a una distancia máxima de 150
mm debajo de la parte superior de la superficie de trabajo y en ningún caso, a menos de 20 mm de la parte
inferior de la placa. Si desea instalar un horno debajo de la placa, asegúrese de que sea de la marca Whirlpool
y esté equipada con un sistema de refrigeración. El fabricante declina toda responsabilidad si se instala un
horno de otra marca debajo de la placa.
• Antes de la instalación, asegúrese de lo siguiente:
- El suministro de gas (tipo y presión) es compatible con los ajustes de la placa (consulte la placa de
características y la tabla de inyectores).
- Las superficies de muebles o aparatos adyacentes a la placa son térmicamente resistentes, de acuerdo con las
normas vigentes.
- Las sustancias de la combustión se eliminan al exterior a través de las campanas extractoras o ventiladores eléctricos
montados en ventanas o paredes.
