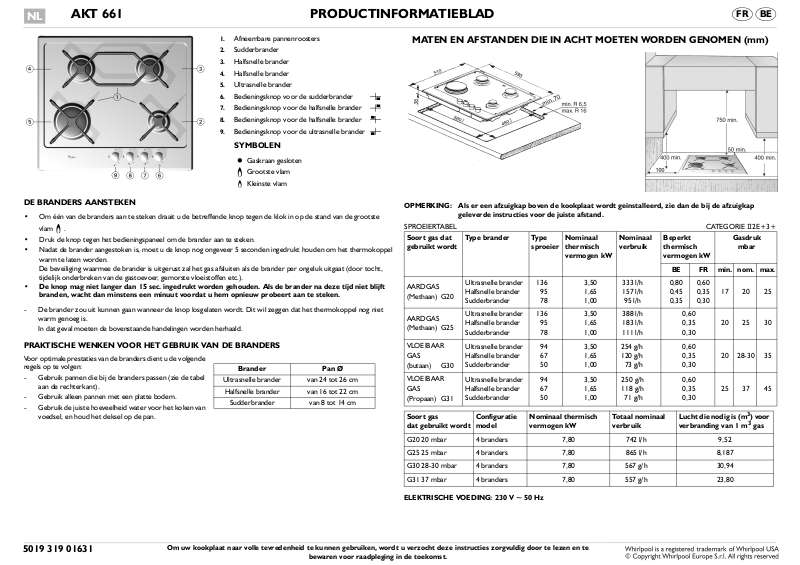

		AKT 661	PRODUCTINFORMATIEBLAD	FR BE
	NL

1. Afneembare pannenroosters

2. Sudderbrander

3. Halfsnelle brander

4. Halfsnelle brander

5. Ultrasnelle brander

6. Bedieningsknop voor de sudderbrander

7. Bedieningsknop voor de halfsnelle brander

8. Bedieningsknop voor de halfsnelle brander

9. Bedieningsknop voor de ultrasnelle brander

SYMBOLEN

Gaskraan gesloten

Grootste vlam

Kleinste vlam

DE BRANDERS AANSTEKEN

•Om één van de branders aan te steken draait u de betreffende knop tegen de klok in op de stand van de grootste vlam .

•Druk de knop tegen het bedieningspaneel om de brander aan te steken.

•Nadat de brander aangestoken is, moet u de knop nog ongeveer 5 seconden ingedrukt houden om het thermokoppel warm te laten worden.

De beveiliging waarmee de brander is uitgerust zal het gas afsluiten als de brander per ongeluk uitgaat (door tocht, tijdelijk onderbreken van de gastoevoer, gemorste vloeistoffen etc.).

•De knop mag niet langer dan 15 sec. ingedrukt worden gehouden. Als de brander na deze tijd niet blijft branden, wacht dan minstens een minuut voordat u hem opnieuw probeert aan te steken.

-De brander zou uit kunnen gaan wanneer de knop losgelaten wordt. Dit wil zeggen dat het thermokoppel nog niet warm genoeg is.

In dat geval moeten de bovenstaande handelingen worden herhaald.

PRAKTISCHE WENKEN VOOR HET GEBRUIK VAN DE BRANDERS

Voor optimale prestaties van de branders dient u de volgende regels op te volgen:

-Gebruik pannen die bij de branders passen (zie de tabel aan de rechterkant).

-Gebruik alleen pannen met een platte bodem.

-Gebruik de juiste hoeveelheid water voor het koken van voedsel, en houd het deksel op de pan.

Brander	Pan Ø
Ultrasnelle brander	van 24 tot 26 cm
Halfsnelle brander	van 16 tot 22 cm
Sudderbrander	van 8 tot 14 cm

MATEN EN AFSTANDEN DIE IN ACHT MOETEN WORDEN GENOMEN (mm)

OPMERKING: Als er een afzuigkap boven de kookplaat wordt geïnstalleerd, zie dan de bij de afzuigkap

		geleverde instructies voor de juiste afstand.
SPROEIERTABEL									CATEGORIE II2E+3+
Soort gas dat			Type brander	Type	Nominaal	Nominaal	Beperkt				Gasdruk
gebruikt wordt				sproeier	thermisch	verbruik	thermisch					mbar
					vermogen kW		vermogen kW
							BE		FR	min.		nom.	max.
AARDGAS			Ultrasnelle brander	136	3,50	333 l/h	0,80		0,60
			Halfsnelle brander	95	1,65	157 l/h	0,45		0,35	17		20		25
(Methaan) G20
			Sudderbrander	78	1,00	95 l/h	0,35		0,30
AARDGAS			Ultrasnelle brander	136	3,50	388 l/h	0,60
			Halfsnelle brander	95	1,65	183 l/h	0,35			20		25		30
(Methaan) G25
			Sudderbrander	78	1,00	111 l/h	0,30
VLOEIBAAR			Ultrasnelle brander	94	3,50	254 g/h	0,60
GAS			Halfsnelle brander	67	1,65	120 g/h	0,35			20		28-30		35
(butaan)	G30		Sudderbrander	50	1,00	73 g/h	0,30
VLOEIBAAR			Ultrasnelle brander	94	3,50	250 g/h	0,60
GAS			Halfsnelle brander	67	1,65	118 g/h	0,35			25		37		45
(Propaan)	G31		Sudderbrander	50	1,00	71 g/h	0,30

Soort gas		Configuratie	Nominaal thermisch	Totaal nominaal	Lucht die nodig is (m3) voor
dat gebruikt wordt		model	vermogen kW	verbruik	verbranding van 1 m3 gas
G20	20 mbar	4 branders	7,80	742 l/h	9,52
G25	25 mbar	4 branders	7,80	865 l/h	8,187
G30	28-30 mbar	4 branders	7,80	567 g/h	30,94
G31	37 mbar	4 branders	7,80	557 g/h	23,80

ELEKTRISCHE VOEDING: 230 V ~ 50 Hz

5019 319 01631	Om uw kookplaat naar volle tevredenheid te kunnen gebruiken, wordt u verzocht deze instructies zorgvuldig door te lezen en te
	bewaren voor raadpleging in de toekomst.

VOORZORGSMAATREGELEN EN ALGEMENE AANBEVELINGEN

Om uw kookplaat naar volle tevredenheid te kunnen gebruiken, verzoeken wij u deze instructies zorgvuldig door te lezen en te bewaren voor raadpleging in de toekomst

•Deze instructies zijn alleen geldig voor de landen van bestemming waarvan de afkortingen worden vermeld op het productinformatieblad en op de kookplaat zelf.

•Bewaar het verpakkingsmateriaal (plastic zakken, polystyreen, enz.) buiten het bereik van kinderen, want het vormt een mogelijke bron van gevaar.

•Controleer of de kookplaat beschadigd is tijdens het transport, en verwijder de beschermfolie die eventueel op de onderdelen van het apparaat zit.

•Deze kookplaat (klasse 3) is uitsluitend bedoeld voor huishoudelijk gebruik, voor het bereiden van voedsel. Elk ander gebruik (zoals verwarmen van een ruimte) dient beschouwd te worden als oneigenlijk gebruik en kan gevaarlijk zijn.

•Zorg ervoor dat de installatie en de elektrische aansluitingen uitgevoerd worden door een gekwalificeerd technicus, in overeenstemming met de plaatselijke veiligheidsvoorschriften.

•Dit apparaat mag uitsluitend worden geïnstalleerd en gebruikt in vertrekken met een goede ventilatie, in overeenstemming met de geldende voorschriften. Lees de aanwijzingen zorgvuldig door voordat u dit apparaat installeert en gebruikt.

•De gasafstelling en toevoerdruk zijn vermeld op het typeplaatje dat onder de kookplaat zit. Als het apparaat bedoeld is voor een ander type gas dan beschikbaar is, zie dan de paragraaf “Aanpassing aan verschillende gassoorten”.

VERWIJZING NAAR PLAATSELIJKE VOORSCHRIFTEN

BE

Het apparaat is uitgerust met een kegelvormig 1/2" uiteinde met schroefdraad voor de aansluiting op de gastoevoer (overeenkomstig de ISO-voorschriften ISO 7/1 RP 1/2).

De aansluiting moet uitgevoerd worden ofwel met een starre leiding in overeenstemming met de norm NBN D 51-003 ofwel met een flexibele leiding in overeenstemming met het het specificatieblad A.R.G.B./03.

Het apparaat moet geïnstalleerd worden met een door AGB-goedgekeurde afsluiter.

MILIEUTIPS

1. Verpakking

Het verpakkingsmateriaal is volledig recyclebaar, en draagt het recyclingsymbool , waardoor het geïdentificeerd wordt als materiaal dat naar afvalverwerkingscentra moet worden gezonden.

2.Product

3.Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte Elektrische en Elektronische Apparatuur (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk schadelijke gevolgen voor het milieu en de gezondheid te voorkomen, die veroorzaakt zouden kunnen worden door onjuiste verwerking van dit product als afval.

Het symbool op het apparaat, of op de begeleidende documentatie bij het apparaat, geeft aan dat dit apparaat niet behandeld mag worden als huishoudelijk afval. In plaats daarvan dient het ingeleverd te worden bij een speciaal inzamelpunt voor de recycling van elektrische en elektronische apparatuur.

Het afdanken moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over behandeling, terugwinning en recycling van dit apparaat kunt u contact opnemen met de betreffende instantie in uw woonplaats, uw vuilnisophaaldienst of de winkel waar u het product hebt gekocht.

Verklaring van overeenstemming

•Deze kookplaat is ontworpen, vervaardigd en op de markt gebracht in overeenstemming met:

-de veiligheidsvereisten van de “Gasrichtlijn” 2009/142/EG (ex: EEG 90/396);

-veiligheidsvoorschriften van de “Laagspanningsrichtlijn” 2006/95/EG (die de richtlijn 73/23/EEG en latere verordeningen vervangt);

-beschermingsvoorschriften van de “EMC”-richtlijn 2004/108/EG.

•Deze kookplaat is geschikt voor direct contact met levensmiddelen en voldoet aan het EEG (CE) voorschrift nr. 1935/2004.

Opmerkingen:

•Een verkeerd gebruik van de pannenroosters kan krassen op de kookplaat veroorzaken. Plaats de pannenroosters niet ondersteboven en schuif de roosters niet over de kookplaat.

•Als de kookplaat een glaskeramisch oppervlak heeft, is het volgende niet toegestaan:

-het gebruik van potten en pannen van gietijzer en aardewerk

-het gebruik van vlamverdelers (bijv. sudderplaatjes)

-het gebruik van twee kookzones voor dezelfde pan

•Bij langdurig gebruik kan extra ventilatie nodig zijn (het openzetten van een raam of verhoging van de afzuigkracht van de afzuigkap).

•Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, tenzij ze onder toezicht hebben gestaan of instructies met betrekking tot het gebruik van het apparaat hebben ontvangen van een persoon die verantwoordelijk is voor hun veiligheid.

•Houd kinderen uit de buurt van de kookplaat wanneer deze in gebruik is, en laat ze niet spelen met de knoppen of andere onderdelen van het apparaat.

Waarschuwing: de rubberen beschermstukken van de roosters kunnen gevaar opleveren voor jonge kinderen, omdat ze erin kunnen stikken. Controleer nadat de roosters verwijderd zijn of alle rubberstukken weer correct zijn aangebracht.

•Let op: het glazen deksel (indien meegeleverd) kan verbrijzelen als het oververhit raakt. Controleer of alle branders uit zijn, voordat u het dicht doet.

Controleer na het gebruik of de knoppen in de stand OFF staan, en sluit de hoofdkraan van de gastoevoer of de kraan van de gasfles af

INSTALLATIE

TECHNISCHE INFORMATIE VOOR DE INSTALLATEUR

•Deze kookplaat kan in een werkblad met een dikte van 20 tot 40 mm worden geplaatst.

•Als er geen oven onder de kookplaat is geïnstalleerd, moet er een scheidingspaneel worden aangebracht met een oppervlak dat even groot is als de opening in het werkblad. Dit paneel moet op maximaal 150 mm afstand onder de bovenkant van het werkvlak worden geplaatst, maar nooit minder dan 20 mm onder de onderkant van de kookplaat. Als er een oven onder de kookplaat moet worden geïnstalleerd, controleer dan of deze is gefabriceerd door Whirlpool en voorzien is van een koelsysteem. De fabrikant wijst alle aansprakelijkheid af als er een oven van een ander merk onder de kookplaat wordt geïnstalleerd.

•Controleer voor de installatie of:

-de plaatselijke gastoevoervoorzieningen (gassoort en -druk) compatibel zijn met de instellingen van de kookplaat (zie het typeplaatje en de sproeiertabel).

-de buitenkant van meubels of apparaten die aan de kookplaat grenzen hittebestendig zijn volgens de plaatselijke voorschriften.

-verbrandingsproducten in de open lucht worden afgevoerd via specifieke afzuigkappen of elektrische ventilators, die in de muur en/of ramen zijn gemonteerd.
