Whirlpool AKT 608 IX PROGRAM CHART [nl]

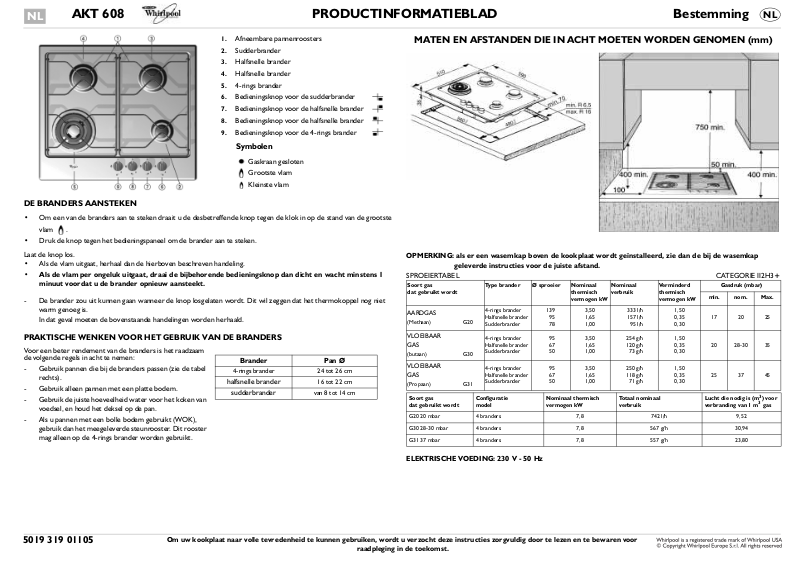

AKT 608 PRODUCTINFORMATIEBLAD Bestemming

Afneembare pannenroosters

Sudderbrander

Halfsnelle brander

4-rings brander

Bedieningsknop voor de sudderbrander

Bedieningsknop voor de halfsnelle brander

Bedieningsknop voor de 4-rings brander

Symbolen

Gaskraan gesloten Grootste vlam Kleinste vlam

DE BRANDERS AANSTEKEN

• Om een van de branders aan te steken draait u de desbetreffende knop tegen de klok in op de stand van de grootste vlam .

• Druk de knop tegen het bedieningspaneel om de brander aan te steken.

Laat de knop los.

• Als de vlam uitgaat, herhaal dan de hierboven beschreven handeling.

• Als de vlam per ongeluk uitgaat, draai de bijbehorende bedieningsknop dan dicht en wacht minstens 1 minuut voordat u de brander opnieuw aansteekt.

- De brander zou uit kunnen gaan wanneer de knop losgelaten wordt. Dit wil zeggen dat het thermokoppel nog niet

warm genoeg is. In dat geval moeten de bovenstaande handelingen worden herhaald.

PRAKTISCHE WENKEN VOOR HET GEBRUIK VAN DE BRANDERS

Voor een beter rendement van de branders is het raadzaam de volgende regels in acht te nemen:

- Gebruik pannen die bij de branders passen (zie de tabel

rechts).

- Gebruik alleen pannen met een platte bodem.

- Gebruik de juiste hoeveelheid water voor het koken van

voedsel, en houd het deksel op de pan.

- Als u pannen met een bolle bodem gebruikt (WOK),

gebruik dan het meegeleverde steunrooster. Dit rooster mag alleen op de 4-rings brander worden gebruikt.

Brander Pan Ø

4-rings brander 24 tot 26 cm

halfsnelle brander

sudderbrander

16 tot 22 cm

van 8 tot 14 cm

MATEN EN AFSTANDEN DIE IN ACHT MOETEN WORDEN GENOMEN (mm)

OPMERKING: als er een wasemkap boven de kookplaat wordt geïnstalleerd, zie dan de bij de wasemkap

geleverde instructies voor de juiste afstand.

SPROEIERTABEL CATEGORIE II2H3

Soort gas dat gebruikt wordt

AARDGAS

(Methaan) G20

VLOEIBAAR GAS

(butaan) G30

VLOEIBAAR GAS

(Propaan) G31

Soort gas dat gebruikt wordt

G20 20 mbar 4 branders 7,8 742 l/h 9,52

G30 28-30 mbar 4 branders 7,8 567 g/h 30,94

G31 37 mbar 4 branders 7,8 557 g/h 23,80

Type brander Ø sproeier Nominaal

4-rings brander Halfsnelle brander Sudderbrander

Configuratie model

thermisch vermogen kW

139

95 78

95 67 50

Nominaal thermisch vermogen kW

3,50 1,65 1,00

Nominaal verbruik

333 l/h 157 l/h 95 l/h

254 g/h 120 g/h 73 g/h

250 g/h 118 g/h 71 g/h

To t aa l no mi na al verbruik

Ve rm in d er d thermisch vermogen kW

1,50 0,35 0,30

Gasdruk (mbar)

min. nom. Max.

17 20 25

20 28-30 35

25 37 45

Lucht die nodig is (m verbranding van 1 m

) voor

gas

5019 319 01105

ELEKTRISCHE VOEDING: 230 V - 50 Hz

Om uw kookplaat naar volle tevredenheid te kunnen gebruiken, wordt u verzocht deze instructies zorgvuldig door te lezen en te bewaren voor

raadpleging in de toekomst.

VOORZORGSMAATREGELEN EN ALGEMENE AANBEVELINGEN

Om uw kookplaat naar volle tevredenheid te kunnen gebruiken, wordt u verzocht deze instructies zorgvuldig door te lezen en te bewaren voor raadpleging in de toekomst

• Deze instructies zijn alleen geldig voor de landen van bestemming waarvan de afkortingen worden vermeld op het productinformatieblad en op de kookplaat zelf.

• Bewaar het verpakkingsmateriaal (plastic zakken, polystyreen, enz.) buiten het bereik van kinderen, want het vormt een mogelijke bron van gevaar.

• Controleer of de kookplaat beschadigd is tijdens het transport, en verwijder de beschermfolie die eventueel op de onderdelen van het apparaat zit.

• Deze kookplaat (klasse 3) is uitsluitend bedoeld voor huishoudelijk gebruik, voor het bereiden van voedsel. Elk ander gebruik (zoals kamerverwarming) wordt beschouwd als oneigenlijk gebruik en is daarom gevaarlijk.

• Zorg ervoor dat de installatie en de elektrische aansluitingen uitgevoerd worden door een gekwalificeerd technicus, in overeenstemming met de plaatselijke veiligheidsvoorschriften.

• Dit apparaat mag uitsluitend worden geïnstalleerd en gebruikt in vertrekken met een goede ventilatie, die in overeenstemming is met de geldende voorschriften. Lees de aanwijzingen zorgvuldig door, alvorens dit apparaat te gaan installeren en gebruiken.

• De gasafstelling en toevoerdruk worden vermeld op de typeplaat die onder de kookplaat zit. Als het apparaat bedoeld is voor een ander type gas dan beschikbaar is, zie dan de paragraaf “Aanpassing aan verschillende gassoorten”.

VERWIJZING NAAR PLAATSELIJKE VOORSCHRIFTEN

De installatie moet worden verricht in overeenstemming met de norm

NBN D 51-003

Gasveiligheidsvoorschriften

Het is wettelijk bepaald dat alle gasapparatuur geïnstalleerd dient te worden door vakkundige personen en in overeenstemming met de geldende gasveiligheidsvoorschriften. Gebrekkige installatie van apparatuur kan gerechtelijke vervolging tot gevolg hebben. Het is in uw eigen belang, en dat van de veiligheid, dat aan de wettelijke voorschriften wordt voldaan. De kookplaat dient geïnstalleerd te worden in overeenstemming met de gasveiligheidsvoorschriften (Installatie en gebruik), de bouwvoorschriften van het Ministerie voor Milieuzaken (Department of the Environment) en de bouwvoorschriften (Schotland) (Consolidation) van het Schotse Ministerie voor Ontwikkeling (Development Department. In het Verenigd Koninkrijk kunt u zich tot de geregistreerde CORGI-installateurs wenden die de geldende veiligheidsnormen toepassen.

MILIEUTIPS

Verpakking

Het verpakkingsmateriaal is volledig recyclebaar, en draagt het recyclingsymbool waardoor het geïdentificeerd wordt als materiaal dat naar afvalverwerkingscentra moet worden gezonden.

Product

Dit apparaat is gemerkt volgens de Europese richtlijn 2002/96/EEG met betrekking tot Waste Electrical and Electronic Equipment (WEEE). Door ervoor te zorgen dat dit product correct wordt afgedankt, helpt u mogelijke schadelijke gevolgen voor het milieu en de gezondheid te voorkomen, die veroorzaakt kunnen worden als dit product op een verkeerde manier als afval wordt verwerkt.

Het symbool op het product of op de begeleidende documentatie bij het product geeft aan dat dit apparaat niet als huishoudelijk afval behandeld mag worden. Het moet daarentegen ingeleverd worden bij het juiste verzamelpunt voor de recycling van elektrische en elektronische apparatuur. Afdanken moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor meer informatie over behandeling, terugwinning en recycling van dit product kunt u contact opnemen met uw plaatselijke instantie, het afvalverzamelpunt of de winkel waar u dit product hebt gekocht.

Conformiteitsverklaring

• Deze kookplaat is ontworpen, gebouwd en verhandeld in overeenstemming met:

- de veiligheidsvereisten van de “Gas-richtlijn” 90/396/EEG

- veiligheidsvoorschriften van de “Laagspanningsrichtlijn” 2006/95/EG (die de richtlijn 73/23/EEG en latere verordeningen vervangt)

- de beschermingsvoorschriften van de “EMC-richtlijn” 2004/108/EEG

- De vereiste van richtlijn 93/68/EG

• Dit kookvlak is geschikt voor direct contact met levensmiddelen en voldoet aan het (EG) voorschrift nr. 1935/2004.

OPMERKINGEN

• Een verkeerd gebruik van de pannenroosters kan krassen op de kookplaat veroorzaken. Plaats de pannenroosters niet ondersteboven en schuif de roosters niet over de kookplaat.

• Als de kookplaat een glaskeramisch oppervlak heeft, is het volgende niet toegestaan:

- Het gebruik van potten en pannen van gietijzer en aardewerk

- het gebruik van hitteverdelers (b.v. metaalgaas)

- Het gebruik van twee kookzones voor dezelfde pan

• Bij langdurig gebruik kan extra ventilatie nodig zijn (het openzetten van een raam of verhoging van de afzuigkracht van de wasemkap).

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis, tenzij ze onder toezicht hebben gestaan of instructies met betrekking tot het gebruik van het apparaat hebben ontvangen van een persoon die verantwoordelijk is voor hun veiligheid.

• Houd kinderen uit de buurt van de kookplaat wanneer deze in gebruik is, en laat ze niet spelen met de bedieningen of andere onderdelen van het apparaat.

Let op

kunnen stikken. Controleer nadat de roosters verwijderd zijn of alle rubberstukken weer correct zijn aangebracht.

•

Let op

zijn, voordat u het dicht doet.

Controleer na het gebruik of de knoppen in de stand OFF staan, en sluit de hoofdkraan van de gastoevoer of de kraan van de gasfles af

INSTALLATIE

: de rubberen beschermstukken van de roosters kunnen gevaar opleveren voor jonge kinderen, omdat ze erin

: het glazen deksel (indien meegeleverd) kan verbrijzelen als het oververhit raakt. Controleer of alle branders uit

Technische informatie voor de installateur

• Deze kookplaat kan in een werkblad met een dikte van 20 tot 40 mm worden geplaatst.

• Indien er zich geen oven onder de kookplaat bevindt, moet er een scheidingspaneel worden aangebracht

met een oppervlak dat even groot is als de opening in het werkblad. Dit paneel moet op niet meer dan 150 mm afstand onder de bovenkant van het werkvlak worden geplaatst, maar nooit minder dan 20 mm onder de onderkant van de kookplaat. Als er een oven onder de kookplaat moet worden geïnstalleerd, controleer dan of deze is gefabriceerd door Whirlpool en voorzien is van een koelsysteem. De fabrikant wijst alle aansprakelijkheid af als er een oven van een ander merk onder de kookplaat wordt geïnstalleerd.

• Controleer voor de installatie of:

- de plaatselijke gastoevoervoorzieningen (gassoort en -druk) compatibel zijn met de instellingen van de

kookplaat (zie de typeplaat en de sproeiertabel).

- de buitenkant van meubels of apparaten die aan de kookplaat grenzen hittebestendig zijn volgens de plaatselijke

voorschriften.

- verbrandingsproducten in de open lucht worden afgevoerd via specifieke wasemkappen of elektrische ventilators, die in

de muur en/of ramen zijn gemonteerd.

- er gezorgd wordt voor natuurlijke luchtcirculatie door een vrije opening in de muur van minstens 100 cm

opening in de muur moet: a) permanent zijn, en in een buitenmuur zitten van het vertrek dat geventileerd moet worden; b) zo gemaakt zijn dat hij noch aan de binnen-, noch aan de buitenkant kan worden afgedekt (ook niet onopzettelijk); c) beschermd worden door plastic roosters, metaalgaas, enz., waarbij erop moet worden gelet dat het effectieve

ventilatie-oppervlak dat hierboven aangegeven wordt, niet wordt verkleind; d) dichtbij de vloer zitten, en zo geplaatst zijn dat hij niet van invloed is op de werking van het luchtafzuigsysteem.

. Deze
