WHIRLPOOL AKT477 User Manual [fr]

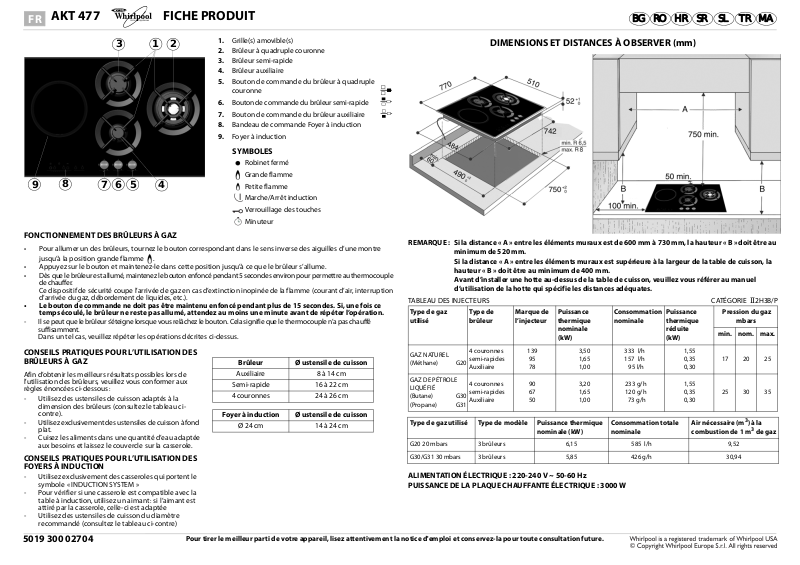

AKT 477 FICHE PRODUIT

3 2

1. Grille(s) amovible(s)

2. Brûleur à quadruple couronne

3. Brûleur semi-rapide

4. Brûleur auxiliaire

5. Bouton de commande du brûleur à quadruple

couronne

6. Bouton de commande du brûleur semi-rapide

7. Bouton de commande du brûleur auxiliaire

8. Bandeau de commande Foyer à induction

9. Foyer à induction

SYMBOLES

Robinet fermé Grande flamme Petite flamme Marche/Arrêt induction Verrouillage des touches Minuteur

MATRSLSRHRROBG

DIMENSIONS ET DISTANCES À OBSERVER (mm)

FONCTIONNEMENT DES BRÛLEURS À GAZ

• Pour allumer un des brûleurs, tournez le bouton correspondant dans le sens inverse des aiguilles d’une montre jusqu’à la position grande flamme .

• Appuyez sur le bouton et maintenez-le dans cette position jusqu’à ce que le brûleur s’allume.

• Dès que le brûleur est allumé, maintenez le bouton enfoncé pendant 5 secondes environ pour permettre au thermocouple de chauffer. Ce dispositif de sécurité coupe l’arrivée de gaz en cas d’extinction inopinée de la flamme (courant d’air, interruption d’arrivée du gaz, débordement de liquides, etc.).

• Le bouton de commande ne doit pas être maintenu enfoncé pendant plus de 15 secondes. Si, une fois ce temps écoulé, le brûleur ne reste pas allumé, attendez au moins une minute avant de répéter l’opération.

- Il se peut que le brûleur s’éteigne lorsque vous relâchez le bouton. Cela signifie que le thermocouple n’a pas chauffé suffisamment. Dans un tel cas, veuillez répéter les opérations décrites ci-dessus.

CONSEILS PRATIQUES POUR L’UTILISATION DES BRÛLEURS À GAZ

Afin d’obtenir les meilleurs résultats possibles lors de l’utilisation des brûleurs, veuillez vous conformer aux règles énoncées ci-dessous :

- Utilisez des ustensiles de cuisson adaptés à la dimension des brûleurs (consultez le tableau cicontre).

- Utilisez exclusivement des ustensiles de cuisson à fond plat.

- Cuisez les aliments dans une quantité d’eau adaptée aux besoins et laissez le couvercle sur la casserole.

CONSEILS PRATIQUES POUR L’UTILISATION DES FOYERS À INDUCTION

- Utilisez exclusivement des casseroles qui portent le symbole « INDUCTION SYSTEM »

- Pour vérifier si une casserole est compatible avec la table à induction, utilisez un aimant attiré par la casserole, celle-ci est adaptée

- Utilisez des ustensiles de cuisson du diamètre recommandé (consultez le tableau ci-contre)

5019 300 02704

: si l’aimant est

Pour tirer le meilleur parti de votre appareil, lisez attentivement la notice d'emploi et conservez-la pour toute consultation future.

Brûleur Ø ustensile de cuisson

Auxiliaire 8 à 14 cm Semi-rapide 16 à 22 cm 4 couronnes 24 à 26 cm

Foyer à induction Ø ustensile de cuisson

Ø 24 cm 14 à 24 cm

REMARQUE : Si la distance « A » entre les éléments muraux est de 600 mm à 730 mm, la hauteur « B » doit être au

minimum de 520 mm. Si la distance « A » entre les éléments muraux est supérieure à la largeur de la table de cuisson, la hauteur « B » doit être au minimum de 400 mm. Avant d’installer une hotte au-dessus de la table de cuisson, veuillez vous référer au manuel d’utilisation de la hotte qui spécifie les distances adéquates.

TABLEAU DES INJECTEURS CATÉGORIE II2H3B/P

Type de gaz utilisé

GAZ NATUREL (Méthane) G20

GAZ DE PÉTROLE LIQUÉFIÉ (Butane) G30 (Propane) G31

Type de gaz utilisé Type de modèle Puissance thermique

G20 20 mbars 3 brûleurs 6,15 585 l/h 9,52

G30/G31 30 mbars 3 brûleurs 5,85 426 g/h 30,94

Type de brûleur

4 couronnes semi-rapides Auxiliaire

Marque de l’injecteur

139

95 78

90 67 50

nominale (kW)

Puissance thermique nominale (kW)

3,50 1,65 1,00

3,20 1,65 1,00

Consommation nominale

333 l/h 157 l/h

95 l/h

233 g/h 120 g/h

73 g/h

Consommation totale nominale

Puissance thermique réduite (kW)

1,55 0,35 0,30

Air nécessaire (m3) à la combustion de 1 m

Pression du gaz

mbars

min. nom. max.

17 20 25

25 30 35

de gaz

ALIMENTATION ÉLECTRIQUE : 220-240 V ~ 50-60 Hz PUISSANCE DE LA PLAQUE CHAUFFANTE ÉLECTRIQUE : 3000 W

UTILISATION DU FOYER À INDUCTION

Verrouillage des touches

Réglage des foyers et affichages correspondants

Marche/Arrêt Minuteur

Touche -

Afficheur indicateur puissance

Indication du foyer sélectionné

Touche +

Bandeau de commande

Les symboles graphiques du bandeau de commande illustré dans ces instructions pourraient être différents de ceux indiqués sur la table de cuisson acheté. Les fonctions des touches sont identiques pour toutes les tables de cuisson de tous les modèles

Marche/arrêt de la table de cuisson

Pour mettre la table de cuisson sous tension, appuyez sur la touche pendant environ 2 secondes jusqu’à allumage des afficheurs du foyer. Pour éteindre, appuyez sur cette même touche jusqu’à l’extinction des afficheurs. Au cas où la table aurait déjà été utilisée, l’indicateur de la chaleur résiduelle « H » restera actif jusqu’au refroidissement du foyer à induction.

Si dans les 10 secondes qui suivent aucune fonction n’est sélectionnée, la table de cuisson s’éteint automatiquement.

Activation et réglage des foyers

Verrouillage des touches

Cette fonction verrouille les commandes de la table de cuisson pour éviter son activation accidentelle. Pour activer la fonction Sécurité de blocage des touches, allumez la table de cuisson et appuyez pendant trois secondes sur la touche : un signal sonore et un indicateur lumineux sous le symbole de la clé signalent l’activation. Le bandeau de commande est verrouillé, exception faite de la fonction d’arrêt. Pour déverrouiller les commandes, répétez ces opérations. Le point lumineux s’éteint et la table est à nouveau active. La présence d’eau, de liquide ayant débordé des casseroles ou d’objets en général posés sur la touche sous le symbole peuvent provoquer l’activation ou la désactivation involontaire de la fonction Sécurité.

Minuteur

Le minuteur est un interrupteur horaire qui offre la possibilité de programmer une durée de cuisson pendant un temps maximum de 99 minutes (1 heure et 39 minutes). Sélectionnez le temps souhaité à l’aide des touches « + » et « - » de la fonction Minuteur (voir figure ci-

dessus). Quelques secondes après, le minuteur commence le compte à rebours (le point de sélection foyer commence à clignoter). À la fin du temps, un signal sonore retentit et le foyer s’éteint automatiquement. Pour désactiver la minuterie, appuyez sur la touche « - » jusqu’à l’apparition de l’indication « 0:0 » sur l’afficheur ou appuyez simultanément sur les touches « + » et « - » de la minuterie.

Compte-minutes

Il peut être utilisé alors que la table de cuisson est éteinte ; il permet de programmer un temps maximum de 99 min. Appuyez sur la touche « + » se trouvant sous les indicateurs de la minuterie : l’afficheur montre les minutes à programmer. Sélectionnez le temps souhaité à l’aide des touches + et -. Après quelques secondes, le compte-minutes commence le compte à rebours. À la fin du temps, un signal sonore retentit.

IMPORTANT ! Le compte-minutes peut uniquement être utilisé quand la table de cuisson est éteinte ; si on allume la table de cuisson, le compte à rebours est automatiquement annulé.

Avis du bandeau de commande.

Indicateur de chaleur résiduelle.

La table est équipée d’un indicateur de chaleur résiduelle pour chaque foyer à induction.

Après avoir allumé la table de cuisson et positionné la casserole sur le foyer choisi, réglez le niveau de puissance avec la touche +. Une fois la touche + appuyée, l’afficheur indique le niveau 5. Le foyer est associé à différentes puissances, réglables avec les touches +/-, qui vont de « 1 » : puissance minimum à « 9 » : puissance maximum. La fonction ébullition rapide (Booster) est visualisée sur afficheur par la lettre « P ».

Fonction Booster (ébullition rapide)

Fonction qui permet de bénéficier au maximum de la puissance de la table (par exemple, pour faire bouillir l’eau rapidement). Pour activer la fonction, appuyez sur la touche « + » jusqu’à ce que l’afficheur visualise « P » ou bien, après avoir allumé la table de cuisson, appuyez directement sur la touche « - ». Dans ce cas également, « P » apparaît sur l’afficheur. Dix minutes après l’activation de la fonction Booster, l’appareil règle automatiquement la puissance du foyer au niveau 9.

Désactivation du foyer

Sélectionnez le foyer à éteindre en appuyant sur la touche « + » ou « - » (le point en bas à droite du niveau de puissance est visualisé sur l’afficheur). Appuyez sur la touche « - » pour régler la puissance à « 0 ». Il est également possible de désactiver le foyer en touchant simultanément les touches « + » et « - ». Le foyer est désactivé et l’indicateur « H » de chaleur résiduelle apparaît

Si l’afficheur visualise , le foyer est encore chaud. Si le foyer présente cette signalisation, il est possible, par exemple, de maintenir un plat au chaud ou de faire fondre du beurre. Lorsque le foyer refroidit, l’afficheur s’éteint.

Détection des casseroles.

La table est équipée d’un système automatique de détection de casseroles. Si la casserole n’est pas détectée, le niveau de puissance du foyer clignote sur l’afficheur. Vérifiez si la casserole est correctement posée et si elle remplit les conditions indiquées dans la section « Avant l’utilisation ». Si la casserole n’est pas détectée au bout de 60 secondes, la table de cuisson s’éteint automatiquement.
