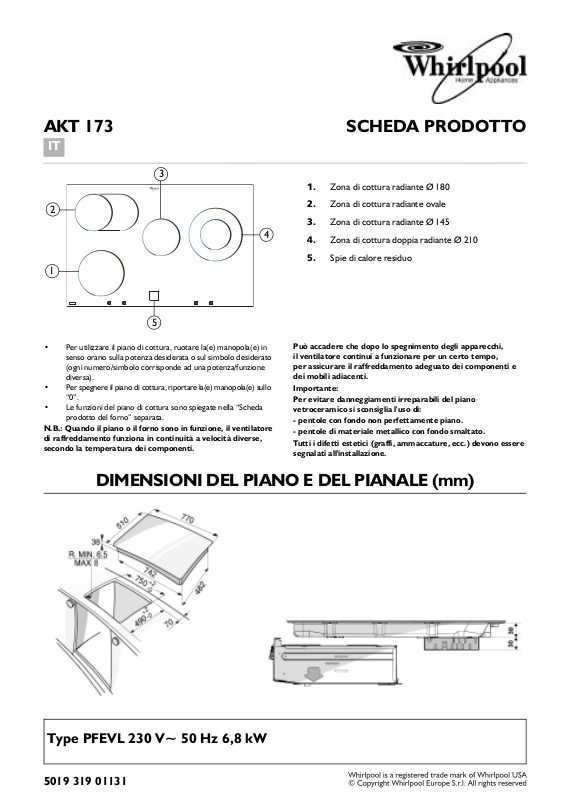

AKT 173 SCHEDA PRODOTTO

IT

3

1.

Zona di cottura radiante Ø 180

2.

2

4

1

5

Zona di cottura radiante ovale

3.

Zona di cottura radiante Ø 145

4.

Zona di cottura doppia radiante Ø 210

5.

Spie di calore residuo

• Per utilizzare il piano di cottura, ruotare la(e) manopola(e) in
senso orario sulla potenza desiderata o sul simbolo desiderato
(ogni numero/simbolo corrisponde ad una potenza/funzione
diversa).

• Per spegnere il piano di cottura, riportare la(e) manopola(e) sullo
“0”.

• Le funzioni del piano di cottura sono spiegate nella “Scheda
prodotto del forno” separata.

N.B.: Quando il piano o il forno sono in funzione, il ventilatore
di raffreddamento funziona in continuità a velocità diverse,
secondo la temperatura dei componenti.

DIMENSIONI DEL PIANO E DEL PIANALE (mm)

Può accadere che dopo lo spegnimento degli apparecchi,
il ventilatore continui a funzionare per un certo tempo,
per assicurare il raffreddamento adeguato dei componenti e
dei mobili adiacenti.

Importante:
Per evitare danneggiamenti irreparabili del piano
vetroceramico si sconsiglia l'uso di:

- pentole con fondo non perfettamente piano.

- pentole di materiale metallico con fondo smaltato.
Tutti i difetti estetici (graffi, ammaccature, ecc.) devono essere

segnalati all'installazione.

Type PFEVL 230 V~ 50 Hz 6,8 kW

5019 319 01131

Montaggio

Se il piano di lavoro è in legno

A)


Misurare il centro dei lati verticali del cut-out come da Fig. 1.



Posizionare il centro delle staffe (C) sul centro del lato individuato precedentemente.



Il lato superiore delle staffe deve essere allineato con la superficie del piano di lavoro.



Fissare mediante le 4 viti (B) a corredo utilizzando gli appositi fori predisposti come da Fig. 2.

Fig. 1



Posizionare le 4 mollette (A), se non già presenti, sulla cornice del piano cottura, nell’apposita sede, vedere
Fig. 3

, utilizzare le apposite staffe, mollette e viti fornite a corredo.

C

B

Fig. 2

A



Inserire il piano cottura nel foro praticato facendo in modo che le mollette (A) si blocchino negli appositi

Fig. 3

riscontri delle staffe C Fig. 4

Fig. 4

Se il piano di lavoro è di marmo o altri materiali (materiali, plastici, ceramica, pietra ecc.)

B)

cottura deve essere fissato con staffe codice parte 4819 310 1852. (da ordinare al Servizio Assistenza, se
non presenti in fornitura).



Installare il piano cottura nel piano di lavoro.



Utilizzare le staffe (C) posizionandole come indicato in figura, in funzione dello spessore del piano di lavoro.



Fissare le viti (E) nei fori (D).

To p m in . 20

To p m a x . 5 0

, il piano
