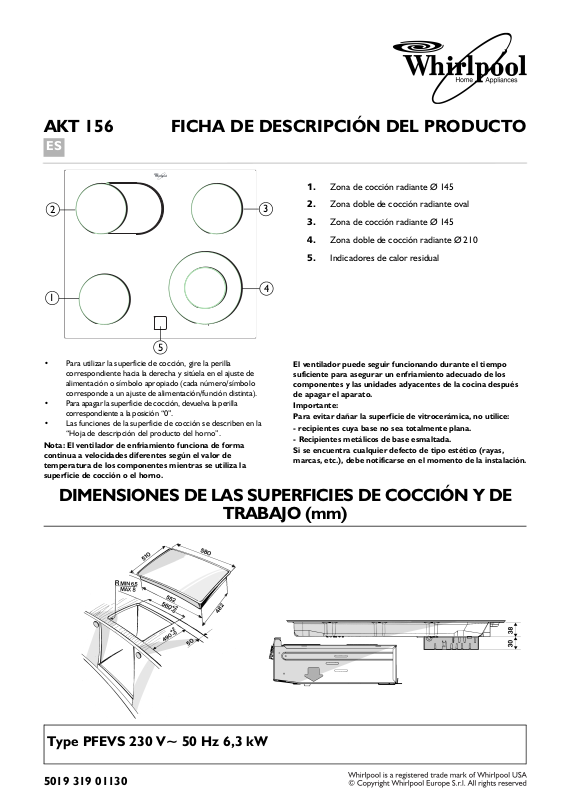

AKT 156 FICHA DE DESCRIPCIÓN DEL PRODUCTO

ES















1.

Zona de cocción radiante Ø 145

2











3

2.

Zona doble de cocción radiante oval









3.

Zona de cocción radiante Ø 145





























4.

Zona doble de cocción radiante Ø 210





























5.

Indicadores de calor residual

4

1

5

Para utilizar la superficie de cocción, gire la perilla correspondiente hacia la derecha y sitúela en el ajuste de alimentación o símbolo apropiado (cada número/símbolo corresponde a un ajuste de alimentación/función distinta).

Para apagar la superficie de cocción, devuelva la perilla correspondiente a la posición “0”.

Las funciones de la superficie de cocción se describen en la “Hoja de descripción del producto del horno”.

Nota: El ventilador de enfriamiento funciona de forma continua a velocidades diferentes según el valor de temperatura de los componentes mientras se utiliza la superficie de cocción o el horno.

El ventilador puede seguir funcionando durante el tiempo suficiente para asegurar un enfriamiento adecuado de los componentes y las unidades adyacentes de la cocina después de apagar el aparato.

Importante:

Para evitar dañar la superficie de vitrocerámica, no utilice:

-recipientes cuya base no sea totalmente plana.

-Recipientes metálicos de base esmaltada.

Si se encuentra cualquier defecto de tipo estético (rayas, marcas, etc.), debe notificarse en el momento de la instalación.

DIMENSIONES DE LAS SUPERFICIES DE COCCIÓN Y DE

TRABAJO (mm)

Type PFEVS 230 V~ 50 Hz 6,3 kW

5019 319 01130

Montaje

A) Si la encimera es de madera, utilice los estribos, los resortes y los tornillos en dotación.

Mida el centro de los lados verticales del hueco como se muestra en la Fig. 1.

Coloque el centro de los estribos (C) en el centro del lado medido anteriormente.

El lado superior de los estribos debe estar alineado con la superficie de la encimera.

Fije los resortes con los 4 tornillos suministrados (B) a los orificios previamente preparados como se muestra en la Fig. 2.

C

B

Fig. 2

Fig. 1

Coloque los 4 resortes (A), si no lo estuvieran, alrededor del marco de la encimera, en las ranuras previstas. Fig. 3

A

Fig. 3

Introduzca la encimera en el hueco teniendo cuidado de que los resortes (A) queden bloqueados en los topes de los estribos (C Fig. 4).

Fig. 4

B)Si la superficie de apoyo es de mármol u otros materiales (plástico, cerámica, piedra, etc.), la placa de cocción debe fijarse mediante escuadras, número de referencia 310 18528 4819

(puede solicitarlas al Servicio de asistencia).

Instale la placa en la superficie de apoyo.

Coloque las escuadras (C) como se muestra en la figura y adaptadas al grosor de la superficie.

Inserte los tres tornillos (E) en los orificios (D).

Grosor mín. 20 mm

Grosor máx. 50 mm
