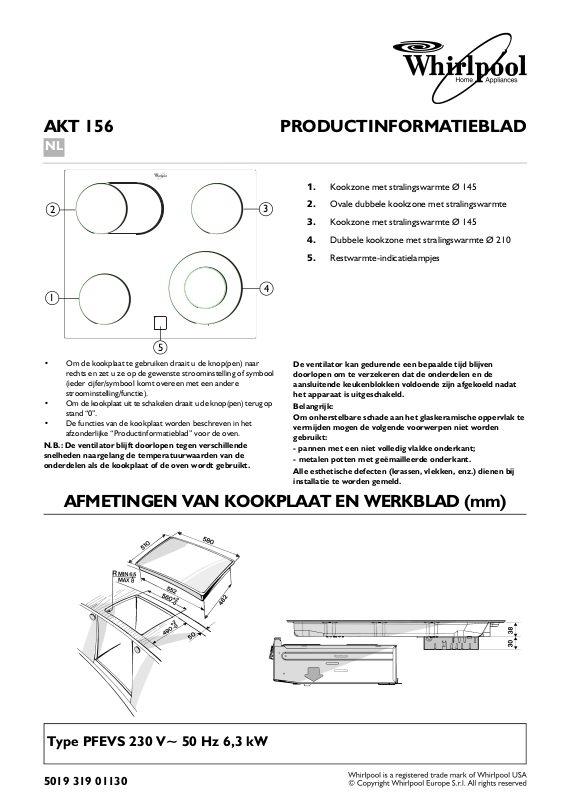

AKT 156

PRODUCTINFORMATIEBLAD

•Om de kookplaat te gebruiken draait u de knop(pen) naar rechts en zet u ze op de gewenste stroominstelling of symbool (ieder cijfer/symbool komt overeen met een andere stroominstelling/functie).

•Om de kookplaat uit te schakelen draait u de knop(pen) terug op stand “0”.

•De functies van de kookplaat worden beschreven in het afzonderlijke “Productinformatieblad” voor de oven.

N.B.: De ventilator blijft doorlopen tegen verschillende snelheden naargelang de temperatuurwaarden van de onderdelen als de kookplaat of de oven wordt gebruikt.

1.Kookzone met stralingswarmte Ø 145

2.Ovale dubbele kookzone met stralingswarmte

3.Kookzone met stralingswarmte Ø 145

4.Dubbele kookzone met stralingswarmte Ø 210

5.Restwarmte-indicatielampjes

De ventilator kan gedurende een bepaalde tijd blijven doorlopen om te verzekeren dat de onderdelen en de aansluitende keukenblokken voldoende zijn afgekoeld nadat het apparaat is uitgeschakeld.

Belangrijk:

Om onherstelbare schade aan het glaskeramische oppervlak te vermijden mogen de volgende voorwerpen niet worden gebruikt:

-pannen met een niet volledig vlakke onderkant;

-metalen potten met geëmailleerde onderkant.

Alle esthetische defecten (krassen, vlekken, enz.) dienen bij installatie te worden gemeld.

AFMETINGEN VAN KOOKPLAAT EN WERKBLAD (mm)

Type PFEVS 230 V~ 50 Hz 6,3 kW

5019 319 01130

Montage

A) Als het werkblad is vervaardigd van hout, gebruik dan de bijgeleverde beugels, veerklemmen en schroeven.

•Meet het midden van de verticale zijden van de cut-out volgens afb. 1.

•Plaats het midden van de beugels (C) op het midden van de eerder genoemde zijde.

•De bovenkant van de beugels moet zijn uitgelijnd met het oppervlak van de kookplaat.

•Bevestig de kookplaat met de 4 bijgeleverde schroeven (B) in de daarvoor bedoelde gaten, zie afb. 2.

afb. 2

afb. 1

•Plaats de 4 klemmen (A), als die nog niet zijn aangebracht, rondom de lijst van de kookplaat in de al aanwezige sleuven, zie afb. 3

afb. 3

•Plaats de kookplaat in het gemaakte gat, zodat de veerklemmen (A) in de aanslagen van de beugels (C afb. 4) blokkeren.

afb. 4

B)Als het werkblad van marmer of andere materialen (kunststof, keramiek, steen, etc.) is, moet de kookplaat worden vastgezet met steunen, code 4819 310 18528.

(verkrijgbaar via de klantenservice als ze niet meegeleverd zijn).

•Plaats de kookplaat in het werkblad.

•Plaats de steunen (C) zoals aangegeven wordt in de afbeelding en overeenkomstig met de dikte van het werkblad.

•Bevestig de schroeven (E) in de gaten (D).

Blad min. 20 mm

Blad max. 50 mm
