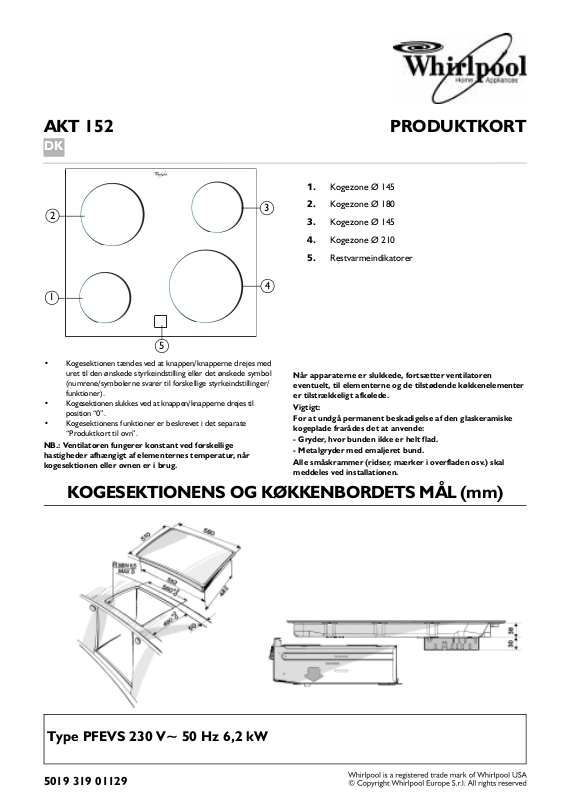

AKT 152 PRODUKTKORT

DK

1.

Kogezone Ø 145

2.

2

3

Kogezone Ø 180

3.

Kogezone Ø 145

4.

Kogezone Ø 210

5.

Restvarmeindikatorer

1

4

5

• Kogesektionen tændes ved at knappen/knapperne drejes med
uret til den ønskede styrkeindstilling eller det ønskede symbol
(numrene/symbolerne svarer til forskellige styrkeindstillinger/
funktioner).

• Kogesektionen slukkes ved at knappen/knapperne drejes til
position “0”.

• Kogesektionens funktioner er beskrevet i det separate
“Produktkort til ovn”.

NB.: Ventilatoren fungerer konstant ved forskellige
hastigheder afhængigt af elementernes temperatur, når
kogesektionen eller ovnen er i brug.

Når apparaterne er slukkede, fortsætter ventilatoren
eventuelt, til elementerne og de tilstødende køkkenelementer
er tilstrækkeligt afkølede.

Vigtigt:
For at undgå permanent beskadigelse af den glaskeramiske
kogeplade frarådes det at anvende:

- Gryder, hvor bunden ikke er helt flad.

- Metalgryder med emaljeret bund.
Alle småskrammer (ridser, mærker i overfladen osv.) skal

meddeles ved installationen.

KOGESEKTIONENS OG KØKKENBORDETS MÅL (mm)

Type PFEVS 230 V~ 50 Hz 6,2 kW

5019 319 01129

Montering

Hvis bordpladen er af træ

A)



Mål midten af udskæringens lodrette sider som vist på Fig. 1.



Anbring midten af beslagene (C) i midten af den tidligere identificerede side.



Beslagenes øverste side skal være på linje med arbejdspladens overflade.



Fastgør ved hjælp af de 4 skruer (B), som skal skrues ind i de forborede huller, se Fig. 2.



Anbring de 4 clips (A), hvis de ikke allerede er monteret, på rammen af kogesektionen i de tilhørende lejer,
se Fig. 3

, anvendes de medfølgende beslag, fjederclips og skruer.

C

B

Fig. 2

Fig. 1

A



Sæt kogesektionen i det borede hul, således at clipsene (A) fastlåses i beslagenes slutblik (C Fig. 4).

Hvis bordpladen er af marmor eller andre materialer (plastikblandinger, keramik, sten, etc.)

B)

Fig. 3

Fig. 4

kogesektionen monteres ved hjælp af beslag nr. 4819 310 18528.
(hvis den ikke medleveres, kan den rekvireres fra vores serviceafdeling).



Monter kogesektionen på bordpladen.



Anbring beslagene (C), som vist på illustrationen i overensstemmelse med bordpladens tykkelse.



Fastgør skruerne (E) i hullerne (D).

Plade min. 20 mm

Plade maks. 50 mm
