Whirlpool AKS 371/IX PROGRAM CHART
AKS 371 |
IT |

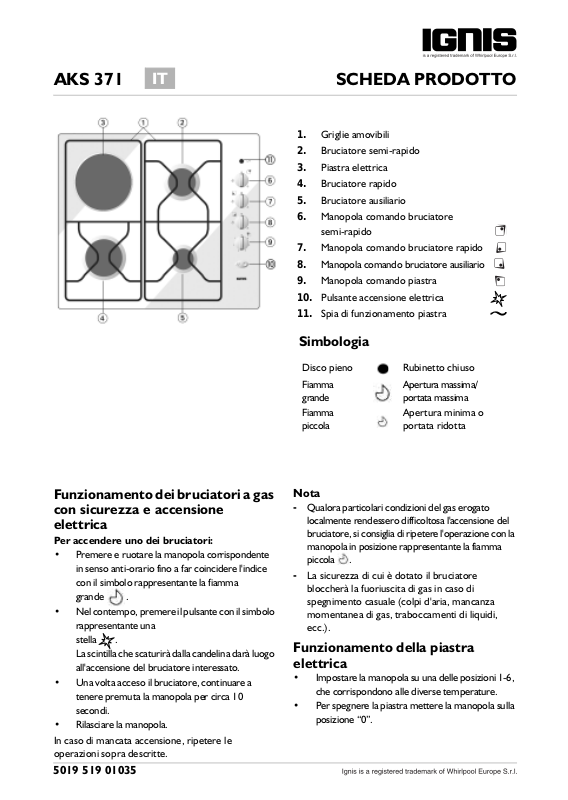

SCHEDA PRODOTTO |
1. Griglie amovibili
2. Bruciatore semi-rapido
3. Piastra elettrica
4. Bruciatore rapido
5. Bruciatore ausiliario
6. Manopola comando bruciatore semi-rapido
7. Manopola comando bruciatore rapido
8. Manopola comando bruciatore ausiliario
9. Manopola comando piastra
10. Pulsante accensione elettrica
11. Spia di funzionamento piastra
Simbologia
Disco pieno |
Rubinetto chiuso |
Fiamma |
Apertura massima/ |
grande |
portata massima |
Fiamma |
Apertura minima o |
piccola |
portata ridotta |
Funzionamento dei bruciatori a gas con sicurezza e accensione elettrica
Per accendere uno dei bruciatori:
•Premere e ruotare la manopola corrispondente in senso anti-orario fino a far coincidere l'indice
con il simbolo rappresentante la fiamma grande
.
•Nel contempo, premere il pulsante con il simbolo
rappresentante una
stella
.
La scintilla che scaturirà dalla candelina darà luogo all'accensione del bruciatore interessato.
•Una volta acceso il bruciatore, continuare a tenere premuta la manopola per circa 10 secondi.
•Rilasciare la manopola.
In caso di mancata accensione, ripetere le operazioni sopra descritte.
Nota
-Qualora particolari condizioni del gas erogato localmente rendessero difficoltosa l'accensione del bruciatore, si consiglia di ripetere l'operazione con la
manopola in posizione rappresentante la fiamma piccola
.
-La sicurezza di cui è dotato il bruciatore bloccherà la fuoriuscita di gas in caso di spegnimento casuale (colpi d'aria, mancanza momentanea di gas, traboccamenti di liquidi, ecc.).
Funzionamento della piastra elettrica
•Impostare la manopola su una delle posizioni 1-6, che corrispondono alle diverse temperature.
•Per spegnere la piastra mettere la manopola sulla posizione “0”.
5019 519 01035
DIMENSIONI DEL PIANO E DEL PIANALE (mm)
NOTE: Qualora venga installata una cappa sopra il piano di cottura, consultare le istruzioni di montaggio della cappa nelle quali è riportata la distanza corretta da rispettare.
TABELLA INIETTORI |
|
|
|
|
|
CATEGORIA II2H3+ |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tipo di gas |
|
Tipo di |
Marcatura |
Portata |
Consumo |
Portata |
|
Pressione del gas |
|||||
utilizzato |
|
bruciatore |
iniettore |
|
termica |
nominale |
termica |
|
|
mbar |
|
||
|
|
|
|
|
|
totale |
|
|
ridotta |
|
|
|
|
|
|
|
|
|
|
nominale |
|
|
kW |
|
min. |
nom. |
max. |
|
|
|
|
|
|
kW |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GAS NATURALE |
rapido |
H3 130 |
|
3,00 |
286 l/h |
0,60 |
|
|
|
|
|||
semirapido |
H2 98 |
|
1,65 |
157 l/h |
0,35 |
17 |
20 |
25 |
|||||
(Metano) |
G 20 |
|
|||||||||||
ausiliario |
X72 |
|
1,00 |
95 l/h |
0,30 |
|
|
|
|
||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GAS DI PETROLIO |
rapido |
87 |
|
3,00 |
218 g/h |
0,60 |
|
|
|
|
|||
LIQUEFATTO |
|
semirapido |
65 |
|
1,65 |
120 g/h |
0,35 |
20 |
28-30 |
35 |
|||
(Bombola) |
G 30 |
ausiliario |
50 |
|
1,00 |
73 g/h |
0,30 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GAS DI PETROLIO |
rapido |
87 |
|
3,00 |
214 g/h |
0,60 |
|
|
|
|
|||
LIQUEFATTO |
|
semirapido |
65 |
|
1,65 |
118 g/h |
0,35 |
25 |
37 |
45 |
|||
(Bombola) |
G 31 |
ausiliario |
50 |
|
1,00 |
71 g/h |
0,30 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
Tipo di gas |
|
|
Apparecchio |
Portata termica |
|
Consumo totale |
|
Aria necessaria |
|||||
utilizzato |
|
|
modello |
|
totale nominale |
|
nominale |
|
|
alla combustione |
|||
|
|
|
|
|
kW |
|
|
|
|
m3/h |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
G 20 20 mbar |
|
|
3 gas + 1E |
|
5,65 |
|
538 l/h |
|
|
11,3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
G 30 28-30 mbar |
|
3 gas + 1E |
|
5,65 |
|
411 g/h |
|
|
11,3 |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
G 31 37 mbar |
|
|
3 gas + 1E |
|
5,65 |
|
403 g/h |
|
|
11,3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ALIMENTAZIONE ELETTRICA: 230V - 50Hz
