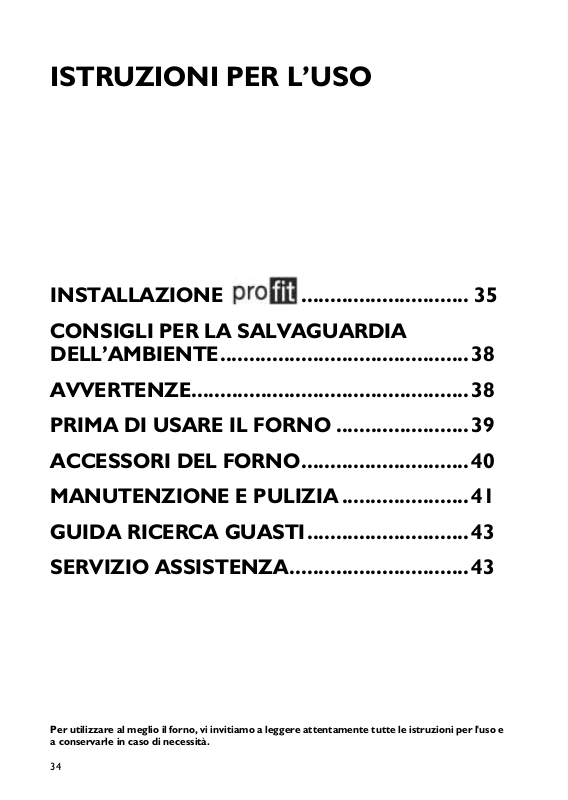

ISTRUZIONI PER L’USO

INSTALLAZIONE .............................	35
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE...........................................	38
AVVERTENZE................................................	38
PRIMA DI USARE IL FORNO .......................	39
ACCESSORI DEL FORNO.............................	40
MANUTENZIONE E PULIZIA ......................	41
GUIDA RICERCA GUASTI............................	43
SERVIZIO ASSISTENZA...............................	43

Per utilizzare al meglio il forno, vi invitiamo a leggere attentamente tutte le istruzioni per l'uso e a conservarle in caso di necessità.

34

INSTALLAZIONE

Raccomandazioni

Importante: qualsiasi intervento di installazione o manutenzione deve essere eseguito con il forno scollegato dalla rete elettrica.

_L’installazione deve essere effettuata da un Tecnico qualificato secondo le istruzioni del Fabbricante e secondo le norme locali in vigore.

_Dopo aver disimballato il forno verificare che il forno non sia stato danneggiato durante il trasporto e che la porta si chiuda correttamente. In caso di dubbi, rivolgersi al rivenditore o al Servizio

Assistenza più vicino.

_ Dopo aver disimballato il forno, lasciarlo appoggiato sulla base di polistirolo per evitare danneggiamenti. _ Per installare il forno si raccomanda di indossare guanti protettivi.

_Il forno è stato equipaggiato con due maniglie laterali (B) per agevolare le manovre di installazione (fig. 7).

Preparazione del mobile per l’incasso

_ I mobili della cucina a diretto contatto con il forno devono essere resistenti al calore (min. 80 °C).

_Eseguire tutti i lavori di taglio nel mobile prima di inserire il forno. Rimuovere accuratamente trucioli o segatura che potrebbero compromettere il funzionamento del forno.

_Le dimensione dei mobili nei quali è possibile incassare il forno sono illustrate nelle figure 1, 2 e 3. Le dimensioni del forno sono illustrate nella figura 4.

_Per assicurare una corretta ventilazione, si raccomanda di lasciare un’apertura sul fondo del mobile (rispettando le dimensioni del disegno). Il fondo del forno, ad installazione effettuata non deve essere accessibile.

_Durante l’installazione del forno fare attenzione affinché le pareti del forno non vengano a diretto contatto con i mobili adiacenti.

2

3

1

4

35

_Per i forni installati sotto il piano di lavoro è richiesta una fessura minima di 5 mm tra il bordo superiore del forno e il bordo inferiore del piano di lavoro (fig. 5). Per il corretto funzionamento del prodotto questa fessura non va mai chiusa.

_Se il mobile non è saldamente fissato alla parete, deve essere ancorato con staffe commerciali (A) (fig. 6).

Collegamento elettrico

La messa a terra del forno è obbligatoria a termini di legge.

_Il collegamento elettrico deve essere effettuato da un Tecnico qualificato secondo le istruzioni del Fabbricante e secondo le norme locali in vigore.

_L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

_Il cavo di alimentazione deve essere lungo quanto basta per poter eseguire l’allacciamento elettrico del forno incassato nel mobile.

_Per il rispetto delle direttive in materia di sicurezza, durante l'istallazione occorre utilizzare un dispositivo accessibile che assicuri la disconessione dalla rete, o un interruttore onnipolare con una distanza minima tra i contatti di 3 mm.

_ Non usare prese multiple o prolunghe.

_ Dopo l’installazione, i particolari elettrici dovranno essere inaccessibili.

6

5
