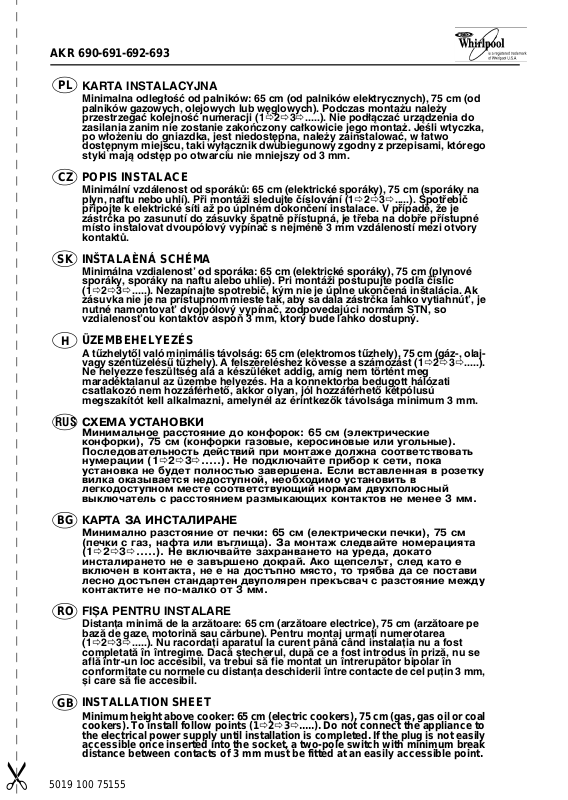

Page 1
AKR 690-691-692-693
PL
KARTA INSTALACYJNA
Minimalna odległość od palników: 65 cm (od palników elektrycznych), 75 cm (od
palników gazowych, olejowych lub węglowych). Podczas montażu należy
przestrzegać kolejność numeracji (1Ö2Ö3Ö.....). Nie podłączać urządzenia do
zasilania zanim nie zostanie zakończony całkowicie jego montaż. Jeśli wtyczka,
po włożeniu do gniazdka, jest niedostępna, należy zainstalować, w łatwo
dostępnym miejscu, taki wyłącznik dwubiegunowy zgodny z przepisami, którego
styki mają odstęp po otwarciu nie mniejszy od 3 mm.
POPIS INSTALACE
CZ
Minimální vzdálenost od sporáků: 65 cm (elektrické sporáky), 75 cm (sporáky na
plyn, naftu nebo uhlí). Při montáži sledujte číslování (1Ö2Ö3Ö.....). Spotřebič
připojte k elektrické síti až po úplném dokončení instalace. V případě, že je
zástrčka po zasunutí do zásuvky špatně přístupná, je třeba na dobře přístupné
místo instalovat dvoupólový vypínač s nejméně 3 mm vzdáleností mezi otvory
kontaktů.
INŠTALAÈNÁ SCHÉMA
SK
Minimálna vzdialenost’ od sporáka: 65 cm (elektrické sporáky), 75 cm (plynové
sporáky, sporáky na naftu alebo uhlie). Pri montáži postupujte podľa číslic
(1Ö2Ö3Ö.....). Nezapínajte spotrebič, kým nie je úplne ukončená inštalácia. Ak
zásuvka nie je na prístupnom mieste tak, aby sa dala zástrčka ľahko vytiahnút’, je
nutné namontovat’ dvojpólový vypínač, zodpovedajúci normám STN, so
vzdialenost’ou kontaktov aspoň 3 mm, ktorý bude ľahko dostupný.
ÜZEMBEHELYEZÉS
H
A tűzhelytől való minimális távolság: 65 cm (elektromos tűzhely), 75 cm (gáz-, olaj-
vagy széntüzelésű tűzhely). A felszereléshez kövesse a számozást (1Ö2Ö3Ö.....).
Ne helyezze feszültség alá a készüléket addig, amíg nem történt meg
maradéktalanul az üzembe helyezés. Ha a konnektorba bedugott hálózati
csatlakozó nem hozzáférhető, akkor olyan, jól hozzáférhető kétpólusú
megszakítót kell alkalmazni, amelynél az érintkezők távolsága minimum 3 mm.
СХЕМА УСТАНОВКИ
RUS
Минимальное расстояние до конфорок: 65 см (электрические
конфорки), 75 см (конфорки газовые, керосиновые или угольные).
Последовательность действий при монтаже должна соответствовать
нумерации (1Ö2Ö3Ö.....). Не подключайте прибор к сети, пока
установка не будет полностью завершена. Если вставленная в розетку
вилка оказывается недоступной, необходимо установить в
легкодоступном месте соответствующий нормам двухполюсный
выключатель с расстоянием размыкающих контактов не менее 3 мм.
КАРТА ЗА ИНСТАЛИРАНЕ
BG
Минимално разстояние от печки: 65 см (електрически печки), 75 см
(печки с газ, нафта или въглища). За монтаж следвайте номерацията
(1Ö2Ö3Ö.....). Не включвайте захранването на уреда, докато
инсталирането не е завършено докрай. Ако щепселът, след като е
включен в контакта, не е на достъпно място, то трябва да се постави
лесно достъпен стандартен двуполярен прекъсвач с разстояние между
контактите не по=малко от 3 мм.
FIȘA PENTRU INSTALARE
RO
Distanţa minimă de la arzătoare: 65 cm (arzătoare electrice), 75 cm (arzătoare pe
bază de gaze, motorină sau cărbune). Pentru montaj urmaţi numerotarea
(1Ö2Ö3Ö.....). Nu racordaţi aparatul la curent până când instalaţia nu a fost
completată în întregime. Dacă ștecherul, după ce a fost introdus în priză, nu se
află într-un loc accesibil, va trebui să fie montat un întrerupător bipolar în
conformitate cu normele cu distanţa deschiderii între contacte de cel puţin 3 mm,
și care să fie accesibil.
INSTALLATION SHEET
GB
Minimum height above cooker: 65 cm (electric cookers), 75 cm (gas, gas oil or coal
cookers). To install follow points (1Ö2Ö3Ö.....). Do not connect the appliance to
the electrical power supply until installation is completed. If the plug is not easily
accessible once inserted into the socket, a two-pole switch with minimum break
distance between contacts of 3 mm must be fitted at an easily accessible point.
5019 100 75155
Page 2
AKR 690-691-692-693
4
3
5
6
261
496
2
1
5
6
5
5019 100 75155
8
7
9
10
9
Page 3
AKR 690-691-692-693

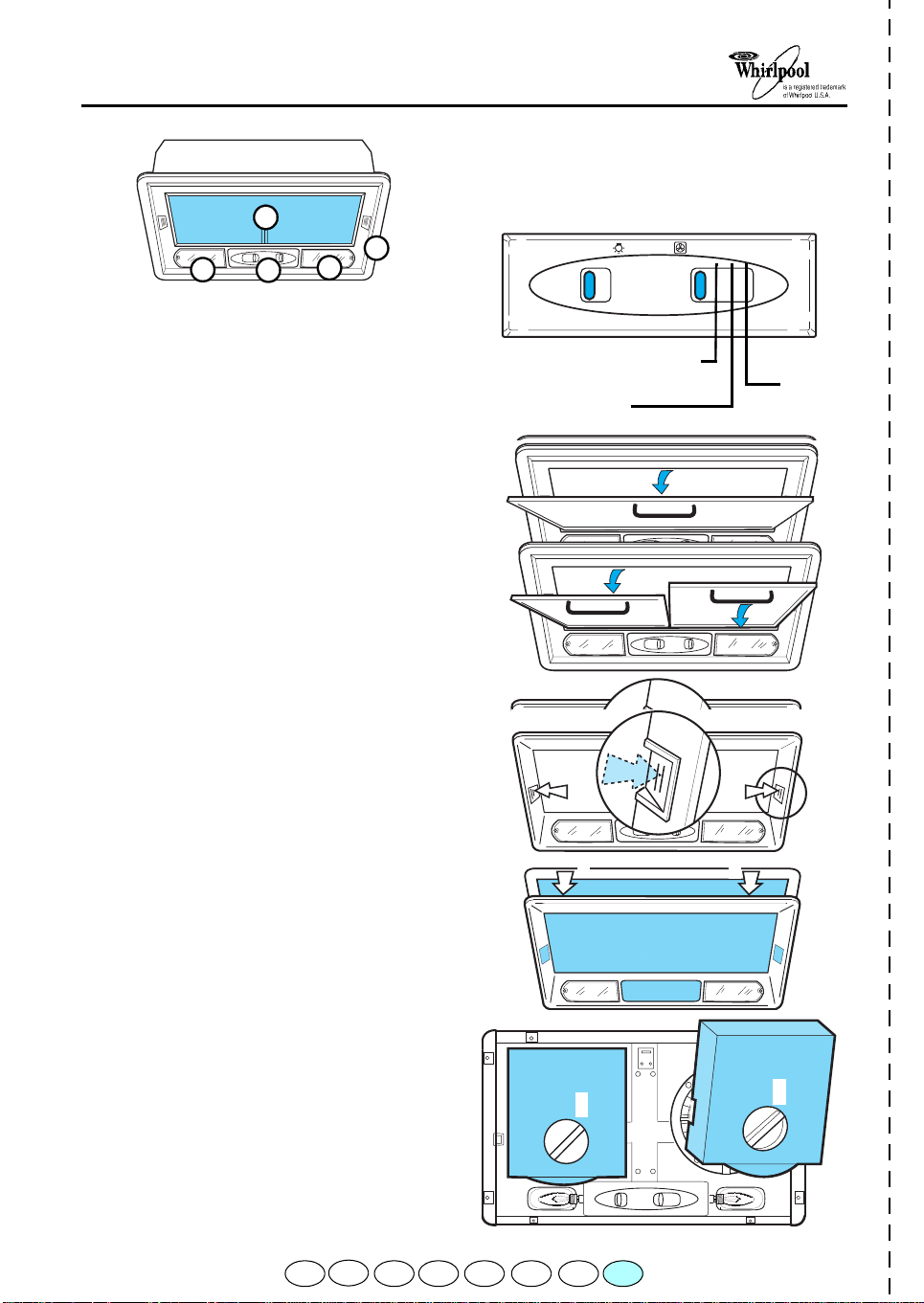

PRODUCT SHEET
2
4
3
1. Control panel
2.
Grease filters (1 or 2 pieces).
3.
Lighting unit.
4.
Grease filters surround.
.
1
3
REMOVING AND RENEWING OR
CLEANING THE GREASE FILTER:
1.
Unplug the appliance or disconnect the
mains power supply.
2.
Remove the dirty grease filter by pulling the
handle downwards.
3.
After the grease filter has been cleaned,
remount in reverse order, making sure the
entire extraction surface is covered.
REPLACING BULBS
1.
Unplug the appliance or disconnect the
mains power supply.
2.
Remove the grease filters surround
(sequence a-b)
3.
Remove the burnt-out bulb.
Replace using 40W max E14 bulbs only.
4.
Remount the grease filters surround.
.
FITTING OR RENEWING THE CARBON
FILTER:
1.
Unplug the appliance or disconnect the
mains power supply.
2.
Remove the grease filters surround
(sequence a-b)
3.
If the carbon filters are already mounted (one
or two filters, depending on the model,
covering the motor protection grille) and need
renewing, turn the central handle
anticlockwise until the filters release.
4.
If the carbon filters are not already fitted
locate them to cover the motor protection
grilles (two protection grilles-two carbon
filters, one protection grille-one carbon filter),
then turn the central handle
clockwise.
5. Remount the greases filter surround
.
(c)
(c)
of the filters
.
CONTROL PANEL
A. Light switch
B. Speed selector switch
.
O I
AB
small amount of steam and fumes
medium amount
of steam and fumes
a
a
a
b
b
c
a
.
O123
large amount
of steam
and fumes
a
a
b
b
c
5019 100 75155
SK H
BGCZPL RO GB
RUS
