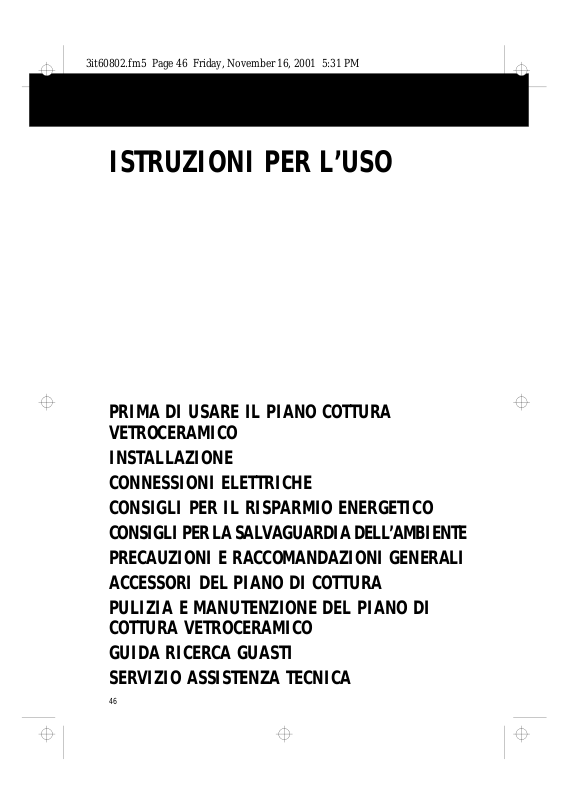

ISTRUZIONI PER L’USO
PRIMA DI USARE IL PIANO COTTURA
VETROCERAMICO
INSTALLAZIONE
CONNESSIONI ELETTRICHE
CONSIGLI PER IL RISPARMIO ENERGETICO
CONSIGLI PER LA SALVAGUARDIA DELL’AMBIENTE
PRECAUZIONI E RACCOMANDAZIONI GENERALI
ACCESSORI DEL PIANO DI COTTURA
PULIZIA E MANUTENZIONE DEL PIANO DI
COTTURA VETROCERAMICO
GUIDA RICERCA GUASTI
SERVIZIO ASSISTENZA TECNICA
46
Page 2
3it60802.fm5 Page 47 Friday, November 16, 2001 5:31 PM
PRIMA DI USARE IL PIANO COTTURA VETROCERAMICO
Per utilizzare al meglio il vostro nuovo
•
elettrodomestico, vi invitiamo a leggere
attentamente le istruzioni per l'uso e a tenerle
a portata di mano in caso di necessità.
INSTALLAZIONE
Piano di cottura
• Incassare il piano di cottura in un piano di lavoro avente
uno spessore di 20 - 50 mm
• Non interporre materiali fra piano di cottura e forno
(traversini, squadrette, ecc.).
• La distanza tra la parte inferiore del piano di cottura
vetroceramico ed il mobile o pannello divisorio deve
essere almeno di 50 mm.
• Un mobile a colonna da installare eventualmente a fianco
del piano di cottura dovrà distare dal bordo di
quest'ultimo almeno 100 mm.
Ricavare un'apertura nel piano di lavoro, rispettando le
•
dimensioni indicate nell'acclusa scheda prodotto.
Applicare la guarnizione fornita in dotazione attorno al piano
•
cottura (a meno che non sia già stata installata), dopo
averne pulito la superficie.
Importante
Onde prevenire il surriscaldamento ed il relativo
danneggiamento dei circuiti elettronici, raccomandiamo di
attenersi a quanto segue:
• Non installare il piano di cottura vicino alla lavastoviglie
o lavatrice, affinchè i circuiti elettronici non vengano a
contatto con vapore ed umidità e quindi si danneggino.
• Accertarsi che il forno (da noi prodotto) sia provvisto di
ventola di raffreddamento
parti elettroniche
sopra di esso.
Se la temperatura dei circuiti elettronici dovesse salire oltre il
massimo permesso, il piano di cottura si disattiverà
automaticamente; in questo caso, attendere alcuni minuti
affinchè la temperatura interna dei circuiti elettronici raggiunga
un livello tollerabile, dopodiche sarà possibile accendere
nuovamente il piano di cottura.
• Non scordarsi di spegnere il piano di cottura. Nel caso
succedesse inavvertitamente, il piano di cottura è fornito
di un dispositivo automatico di spegnimento che entra in
funzione dopo 1-6 ore di funzionamento a seconda del
livello di cottura selezionato.
se il piano di cottura è stato installato
per proteggere il più possibile le
47
Page 3
3it60802.fm5 Page 48 Friday, November 16, 2001 5:31 PM
INSTALLAZIONE
Montaggio
A) Se il piano di lavoro è in legno
mollette e viti fornite a corredo.
Posizionare le 4 mollette (A) come indicato e alla distanza
•
prevista.
Fissarle mediante le 4 viti (B).
•
Installare il piano di cottura nel piano di lavoro (vedi figura).
•
B) Se il piano di lavoro è di marmo o altri materiali
(materiali plastici, ceramica, pietra, ecc.)
cottura deve essere fissato con staffe codice parte
4819 404 78697 (da ordinare al Servizio Assistenza Tecnica).
Installare il piano di cottura nel piano di lavoro.
•
Utilizzare le 3 staffe (C) posizionandole come indicato in
•
figura, in funzione dello spessore del piano di lavoro.
Fissare le tre viti (E) nei fori (D).
•
, utilizzare le apposite
, il piano di
48
Page 4
3it60802.fm5 Page 49 Friday, November 16, 2001 5:31 PM

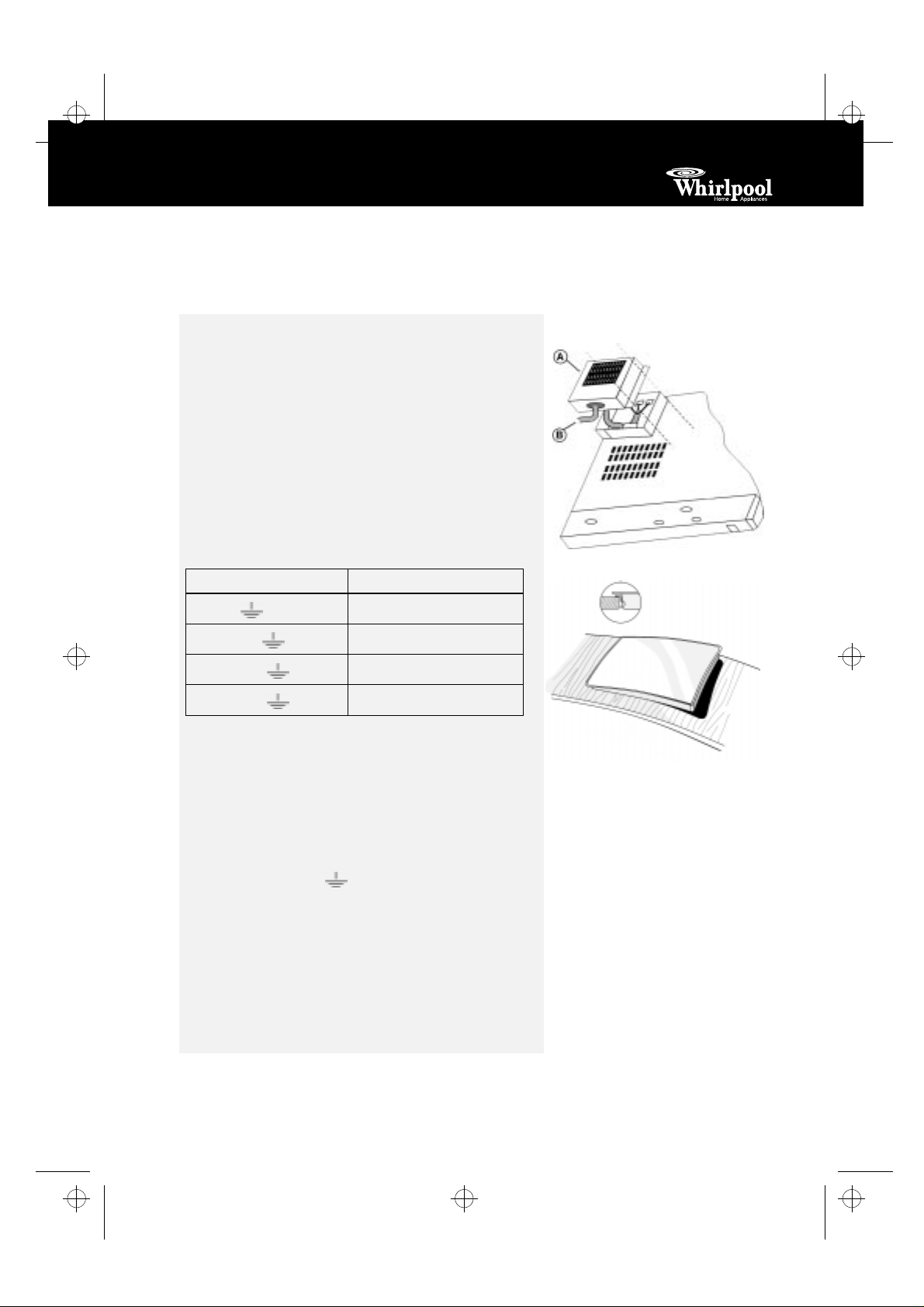

CONNESSIONI ELETTRICHE
Il collegamento elettrico deve essere eseguito prima di collegare
l'apparecchio alla rete. L'apparecchio deve essere installato da
un tecnico qualificato perfettamente a conoscenza delle norme
vigenti in materia di sicurezza ed installazione. Nella fattispecie,
l'installazione deve essere eseguita in ottemperanza alle
direttive della locale società di fornitura elettrica. Assicurarsi
che la tensione indicata sulla targhetta dei dati caratteristici
corrisponda a quella della propria abitazione. La messa a terra
dell’apparecchio è obbligatoria a termini di legge: utilizzare
solamente conduttori della misura necessaria (compreso quello
della messa a terra). Il fabbricante declina ogni responsabilità
derivante a persone o animali e danni alla proprietà in caso di
mancata osservanza delle direttive di cui sopra. Per il
collegamento elettrico, utilizzare un cavo di tipo HO5 RR-F come
da tabella seguente:
Tensione di alimentazione.
Conduttori Quantità x dimensione
230 V ~
230 V 3 + ~
400 V 3N + ~
400 V 2N + ~
Il collegamento alla rete deve essere effettuato tramite un
sezionatore multipolare con una distanza minima fra i
contatti di 3 mm.
Attenzione
sufficienza per consentire la rimozione del piano di cottura dal
piano di lavoro e deve essere posizionato in modo da evitare
danni o surriscaldamento causato da contatto con la base.
Connessione alla morsettiera
: il cavo di terra giallo/verde deve essere collegato al
Nota
terminale con il simbolo e deve essere più lungo degli altri
cavi.
Rimuovere ca. 70 mm della guaina dal cavo di alimentazione (B).
•
Rimuovere ca. 10 mm di guaina dai fili. Inserire quindi il cavo
•
di alimentazione nel fissacavo e collegare i fili alla
morsettiera come indicato nel diagramma stampato.
Fissare il cavo di alimentazione (B) con il fissacavo.
•
Montare e fissare il coperchio protettivo (A) avvitandolo alla
•
parte inferiore del piano cottura.
Dopo aver eseguito il collegamento elettrico, montare il piano
cottura dall'alto e agganciarlo alle molle di supporto come da
figura.
~
~
~
~
: il cavo di alimentazione deve essere lungo a
3 X 2,5 mm
4 X 1,5 mm
5 X 1,5 mm
4 X 1,5 mm
2
2
2
2
49
Page 5
3it60802.fm5 Page 50 Friday, November 16, 2001 5:31 PM
CONSIGLI PER IL RISPARMIO ENERGETICO
Utilizzare tegami e pentole con un diametro del fondo uguale
•
a quello della zona di cottura.
Utilizzare soltanto pentole e tegami con fondi piatti.
•
Se possibile, tenere il coperchio sulle pentole durante la
•
cottura.
Cuocere verdure, patate, ecc. con poca acqua al fine di
•
ridurre i tempi di cottura.
Utilizzando la pentola a pressione, si riduce ulteriormente il
•
consumo di energia e il tempo di cottura.
NO!
CONSIGLI PER LA SALVAGUARDIA DELL’AMBIENTE
1. Imballaggio
Il materiale d'imballaggio è interamente
•
riciclabile ed è contrassegnato dal simbolo di
riciclaggio ( ).
2. Elettrodomestici
Gli elettrodomestici sono stati fabbricati con
•
materiale riciclabile o riutilizzabile. Qualora si
decida di rottamarli, rispettare le norme locali
per lo smaltimento dei rifiuti. Prima di
rottamarli, renderli inutilizzabili tagliando il
cavo di alimentazione.
Dichiarazione di conformità CE
Questi elettrodomestici sono progettati per
•
venire a contatto con prodotti alimentari e sono
conformi alla Direttiva Europea 89/109/CEE.
Sono stati progettati per essere utilizzati
•
esclusivamente come apparecchi per la cottura.
Ogni altro uso (es. riscaldamento di locali) è da
considerarsi improprio e potenzialmente
pericoloso.
Gli apparecchi sono studiati, costruiti e
•
commercializzati in conformità ai:
requisiti di sicurezza prescritti dalla Direttiva
•
73/23/CEE sulla “Bassa Tensione”.
requisiti di protezione prescritti dalla Direttiva
•
89/336/CEE “Compatibilità elettromagnetica”.
requisiti della Direttiva 93/68/CEE.
•
50
Page 6
3it60802.fm5 Page 51 Friday, November 16, 2001 5:31 PM

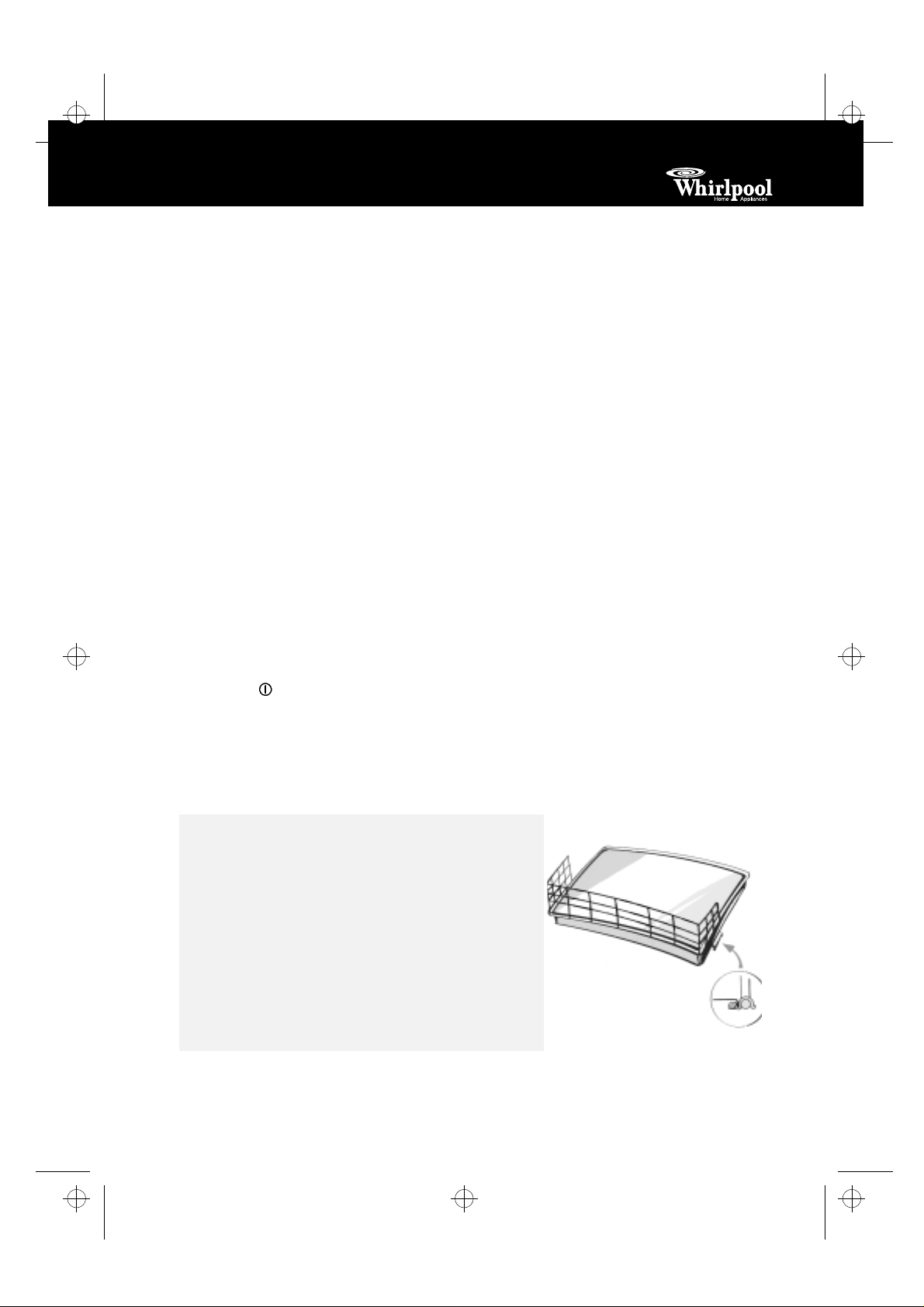

PRECAUZIONI E RACCOMANDAZIONI GENERALI
Prima di procedere ad interventi di
•
manutenzione su questo elettrodomestico,
scollegarlo dalla rete di alimentazione elettrica.
Tenere lontani i bambini dagli apparecchi
•
quando sono in funzionee anche quando sono
stati appena spenti.
Gli elettrodomestici devono essere riparati o
•
regolati unicamente da un tecnico specializzato.
Accertarsi che i fili elettrici di altri apparecchi
•
utilizzati vicino al piano non tocchino parti calde.
• Evitare di fare funzionare a vuoto le piastre/
zone di cottura.
Sul piano sono montate piastre/zone di cottura
•
di diametro diverso. Utilizzare pentole il cui
diametro della base sia pari a quello della
piastra/zona di cottura.
Al fine di non danneggiare in modo
permanente il piano vetroceramico, evitare
l'uso di quanto segue:
- pentole con fondo non perfettamente
piatto;
- pentole metalliche con fondo smaltato.
- Al termine della cottura, premere
il tasto .
Non utilizzare il piano come superficie di
•
lavoro o di supporto.
Se si cucinano fritture, è necessario
•
controllarle rimanendo vicino al piano in
quanto possono incendiarsi.
Nel caso in cui la superficie vetroceramica si
•
rompesse o si crepasse a causa di un urto
violento (oggetti che cadono ecc.), evitare di
utilizzarla e contattare immediatamente il
Servizio Assistenza Tecnica.
Non appoggiare sulle zone di cottura calde cibi
•
avvolti in carta stagnola, né contenitori di
plastica o stracci.
Non strisciare le pentole sul piano
•
vetroceramico in modo da evitare di graffiarlo.
Evitare di versare zucchero o sostanze simili sul
•
piano. Se necessario, pulire immediatamente il
piano seguendo le istruzioni per la pulizia e la
manutenzione contenute nel presente
manuale.
Se il piano di cottura è dotato di piastre
•
alogene, evitare di fissare intensamente le
lampade.
ACCESSORI DEL PIANO DI COTTURA
Accessorio per protezione bambini AMH 122
Questo accessorio può essere richiesto al Servizio Assistenza
Tecnica ed è identificato dal codice parte 4819 310 18436.
51
Page 7
3it60802.fm5 Page 52 Friday, November 16, 2001 5:31 PM

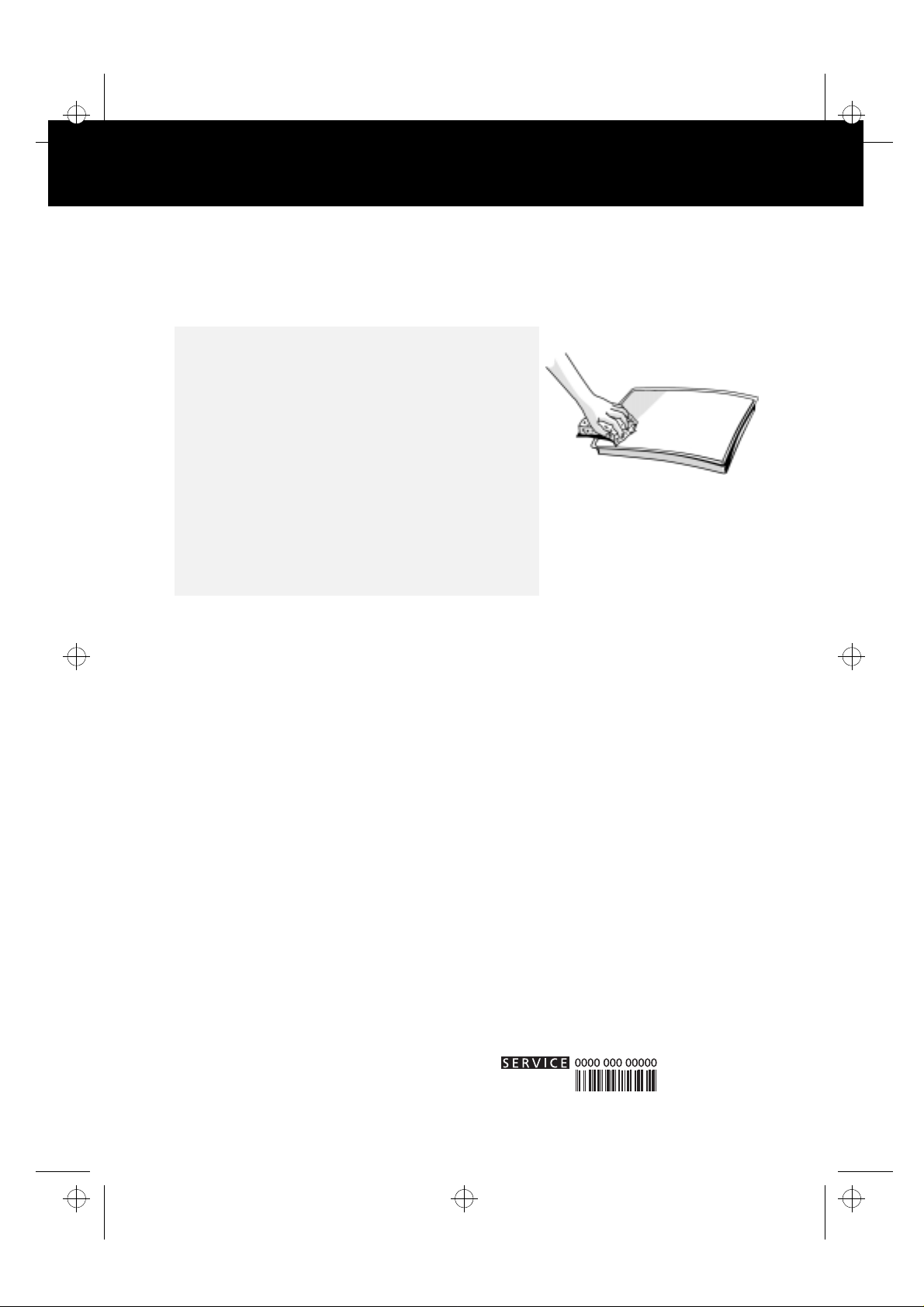

PULIZIA E MANUTENZIONE DEL PIANO DI COTTURA
VETROCERAMICO
Consigliamo di pulire il piano dopo ogni utilizzo, avendo
l'accortezza di lasciarlo raffreddare. In questo modo lo sporco non
si accumula e la pulizia risulta più facile.
Utilizzare un panno pulito, carta assorbente da cucina e
•
detersivo per lavaggio a mano delle stoviglie, oppure prodotti
specifici per la pulizia del piano vetroceramico.
Togliere lo sporco tenace di cottura con il raschietto fornito
•
e con prodotti specifici.
Rimuovere eventuali residui di cibo versati sul piano
•
vetroceramico evitando di lasciarli indurire.
I cibi con un contenuto di zuccheri elevato (toffee, succo di
•
frutta, marmellata, ecc.) che vengono fatti bollire fino a far
traboccare il liquido di bollitura o eventuali macchie di
zucchero dovute alla cottura devono essere rimossi
immediatamente utilizzando un raschietto.
Non usare prodotti abrasivi, candeggina, spray per la pulizia
•
del forno né pagliette metalliche.
Consigliamo un trattamento periodico del piano vetroceramico
con le apposite cere in commercio.
GUIDA RICERCA GUASTI
Se dopo un uso intensivo il piano non
Il piano non funziona
• Avete premuto i tasti di controllo seguendo
le istruzioni fornite nella sezione “Uso del
piano di cottura” dell’allegata “Scheda
prodotto”?
• Manca forse la corrente?
• Avete asciugato bene la superficie del piano
dopo averlo pulito?
Se è selezionata una piastra e sul dispaly appare
1.
una
, contattare il Servizio Assistenza
“F”
Tecnica e menzionare la F sul display.
2.
funziona significa che la temperatura
all’interno del piano di cottura è troppo
elevata. Attendete qualche minuto che il
piano si raffreddi.
Importante!
Dopo aver utilizzato il piano di cottura in
vetroceramica se non riuscite a spegnerlo,
scollegare immediatamente il cavo di
alimentazione dalla presa di corrente.
SERVIZIO ASSISTENZA TECNICA
Prima di contattare il Servizio Assistenza Tecnica
Cercare di risolvere il problema (consultare la
1.
“Guida ricerca guasti”).
Spegnere l'elettrodomestico e rimetterlo in
2.
funzione per verificare se l'anomalia è stata
eliminata.
Se dopo i suddetti controlli il problema si
ripresenta, contattare il Servizio Assistenza
Tecnica più vicino.
Indicare sempre:
il tipo e il modello esatti degli apparecchi,
•
il numero di assistenza (è il numero che si trova
•
dopo la parola “Service” sulla targhetta dati
caratteristici), che si trova sotto il piano di cottura
o sulla Scheda Prodotto. Il numero di assistenza è
anche riportato sul libretto di garanzia,
il vostro indirizzo e numero telefonico.
•
una breve descrizione dell'anomalia,
Qualora si renda necessaria una riparazione,
rivolgersi a
indicato nella garanzia.
Nell'improbabile eventualità che un intervento od
una riparazione sia effettuata da un
autorizzato
dell'intervento eseguito ed insistere sull'uso di
pezzi di ricambio originali
La mancata osservanza di queste istruzioni può
compromettere la sicurezza e la qualità del
prodotto
un centro di Assistenza Tecnica
tecnico non
, richiedere sempre un'attestazione
.
.
52
Loading...
