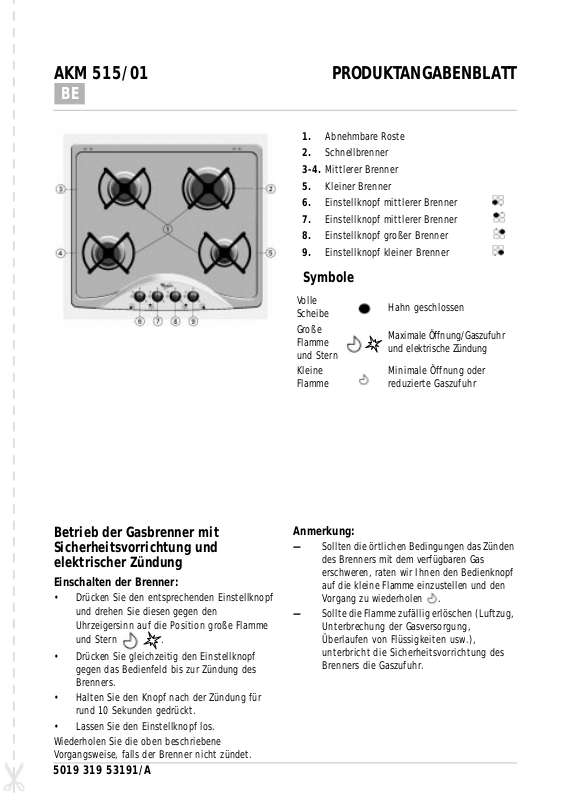

AKM 515/01 PRODUKTANGABENBLATT
BE
1. Abnehmbare Roste
2. Schnellbrenner
3-4. Mittlerer Brenner
5. Kleiner Brenner
6. Einstellknopf mittler er Brenner
7. Einstellknopf mittler er Brenner
8. Einstellknopf großer Brenner
9. Einstellknopf kleiner Brenner
Symbole
Betrieb der Gasbrenner mit
Sicherheitsvorrichtung und
elektrischer Zündung
Einschalten der Brenner:
• Drücken Sie den entsprechenden Einstellknopf
und drehen Sie diesen gegen den
Uhrzeigersinn auf die Position große Flamme
und Stern .
• Drücken Sie gleichzeitig den Einstellknopf
gegen das Bedienfeld bis zur Zündung des
Brenners.
• Halten Sie den Knopf nach der Zündung für
rund 10 Sekunden gedrückt.
• Lassen Sie den Einstellknopf los.
Wiederholen Sie die oben beschriebene
Vorgangsweise, falls der Brenner nicht zündet.
5019 319 53191/A
Volle
Scheibe
Große
Flamme
und Stern
Kleine
Flamme
Hahn geschlossen
Maximale Öffnung/Gaszufuhr
und elektrische Zündung
Minimale Öffnung oder
reduzierte Gaszufuhr
Anmerkung:
— Sollten die örtlichen Bedingungen das Zünden
des Brenners mit dem verfügbaren Gas
erschweren, raten wir Ihnen den Bedienknopf
auf die kleine Flamme einzustellen und den
Vorgang zu wiederholen .
— Sollte die Flamme zufällig erlöschen (Luftzug,
Unterbrechung der Gasversorgung,
Überlaufen von Flüssigkeiten usw.),
unterbricht die Sicherheitsvorrichtung des
Brenners die Gaszufuhr.
MAßE DER KOCHMULDE UND DER ARBEITSPLATTE (mm)
Anmerkung: Sollten Sie eine Abzugshaube über der Kochfläche installieren, entnehmen Sie
bitte den korrekten Abstand aus der Gebrauchsanleitung der Abzugshaube.
DÜSENTABELLE CATEGORIE II2E+3+
Reduzierte
Gasart Brennertyp
ERDGAS
(Methan) G20
ERDGAS
(Groningen) G25
FLÜSSIGGAS (LPG)
(Gasflasche) G30
FLÜSSIGGAS (LPG)
(Gasflasche) G31
Gasart Gerät Modell
G20 20 mbar 4 Gasb renner 7,30 695 l/h 14,6
G25 25 mbar 4 Gasb renner 6,77 751 l/h 13,5
G30 28-30 mbar 4 Gasbrenner 7,30 531 g/h 14,6
G31 37 mbar 4 Gasb renner 7,30 521 g/h 14,6
groß
mittel
klein
groß
mittel
klein
groß
mittel
klein
groß
mittel
klein
Düsenmarkierung
100/mm
128
128
NennWärmeleistung
kW
3,00
94
1,65
76
1,00
2,78
94
1,53
76
0,93
85
3,00
65
1,65
50
1,00
85
3,00
65
1,65
50
1,00
Gesamte
Nenn-Wärmeleistung
kW
NennVerbrauch
286 l/h
157 l/h
95 l/h
308 l/h
170 l/h
103 l/h
218 g/h
120 g/h
73 g/h
214 g/h
118 g/h
71 g/h
Gesamter
Nenn-Verbrauch
Wärmeleistung
kW
FR BE
0,60
0,85
0,35
0,52
0,30
0,46
0,60
0,85
0,35
0,52
0,30
0,46
0,60
0,60
0,35
0,35
0,30
0,30
0,60
0,60
0,35
0,35
0,30
0,30
Luftverbrauch
für die Verbrennung
m
NETZSPANNUNG: 230 V - 50 Hz
3
/h
Gasdruck
mbar
Min. Nom.
17 20
20 25
20 28-30
25 37
