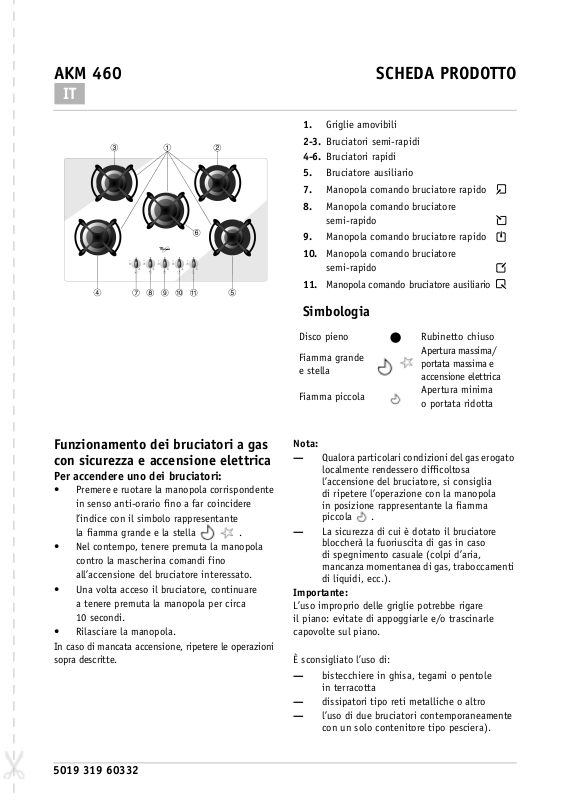

AKM 460 |
SCHEDA PRODOTTO |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
IT |
1. |
Griglie amovibili |
2-3. |
Bruciatori semi-rapidi |
4-6. |
Bruciatori rapidi |
5. |
Bruciatore ausiliario |
7. |
Manopola comando bruciatore rapido |
8. |
Manopola comando bruciatore |
|
semi-rapido |
9. |
Manopola comando bruciatore rapido |
10. |
Manopola comando bruciatore |
|
semi-rapido |
11. |
Manopola comando bruciatore ausiliario |
Funzionamento dei bruciatori a gas con sicurezza e accensione elettrica
Per accendere uno dei bruciatori:
•Premere e ruotare la manopola corrispondente in senso anti-orario fino a far coincidere
l’indice con il simbolo rappresentante la fiamma grande e la stella
.
•Nel contempo, tenere premuta la manopola contro la mascherina comandi fino all’accensione del bruciatore interessato.
•Una volta acceso il bruciatore, continuare a tenere premuta la manopola per circa 10 secondi.
•Rilasciare la manopola.
In caso di mancata accensione, ripetere le operazioni sopra descritte.
Simbologia
Disco pieno |
Rubinetto chiuso |
|
Fiamma grande |
Apertura massima/ |
|
portata massima e |
||
e stella |
||
accensione elettrica |
||
|
||
Fiamma piccola |
Apertura minima |
|
o portata ridotta |
||
|
Nota:
—Qualora particolari condizioni del gas erogato localmente rendessero difficoltosa l’accensione del bruciatore, si consiglia
di ripetere l’operazione con la manopola
in posizione rappresentante la fiamma piccola
.
—La sicurezza di cui è dotato il bruciatore bloccherà la fuoriuscita di gas in caso di spegnimento casuale (colpi d’aria,
mancanza momentanea di gas, traboccamenti di liquidi, ecc.).
Importante:
L’uso improprio delle griglie potrebbe rigare il piano: evitate di appoggiarle e/o trascinarle capovolte sul piano.
È sconsigliato l’uso di:
—bistecchiere in ghisa, tegami o pentole in terracotta
—dissipatori tipo reti metalliche o altro
—l’uso di due bruciatori contemporaneamente con un solo contenitore tipo pesciera).
5019 319 60332
DIMENSIONI DEL PIANO E DEL PIANALE
NOTA: |
|
Se la distanza “A” tra i pensili della cucina è compresa tra 600 mm e 680 mm, |
|||||||||||||||
|
|
l’altezza “B” deve essere di almeno 520 mm. |
|
|
|
|
|
|
|
||||||||
|
|
Se la distanza “A” tra i pensili è maggiore della larghezza del piano di cottura, |
|||||||||||||||
|
|
l’altezza “B” deve essere di almeno 400 mm. |
|
|
|
|
|
|
|
||||||||
|
|
Qualora venga installata una cappa sopra il piano di cottura, consultare le |
|
||||||||||||||
|
|
istruzioni di montaggio della cappa nelle quali è riportata la distanza corretta da |
|||||||||||||||
|
|
rispettare. |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
TABELLA INIETTORI |
|
|
|
|
|
|
|
|
CATEGORIA II2H3+ |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Tipo di gas |
|
|
Tipo di |
Iniettore |
|
Portata |
Consumo |
Portata |
|
Pressione del gas |
|||||||
utilizzato |
|
|
bruciatore |
marcatura |
|
termica |
nominale |
termica |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
nominale |
|
|
|
ridotta |
min. |
|
nom. |
|
max. |
|
|
|
|
|
|
|
|
Pcs-kW |
|
|
|
Pcs-kW |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GAS NATURALE |
rapido |
128 |
|
3,00 |
|
286 l/h |
0,60 |
|
|
|
|
|
|
||||
semirapido |
94 |
|
1,65 |
|
157 l/h |
0,35 |
17 |
|
20 |
|
25 |
||||||
(Metano) |
|
G 20 |
|
|
|
|
|||||||||||
|
ausiliario |
76 |
|
1,00 |
|
95 l/h |
0,30 |
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
GAS DI PETROLIO |
rapido |
85 |
|
3,00 |
218 g/h |
0,60 |
|
|
|
|
|
|
|||||
LIQUEFATTO |
|
|
semirapido |
65 |
|
1,65 |
120 g/h |
0,35 |
20 |
|
28-30 |
|
35 |
||||
(Bombola) |
G 30 |
ausiliario |
50 |
|
1,00 |
|
73 g/h |
0,30 |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
GAS DI PETROLIO |
rapido |
85 |
|
3,00 |
214 g/h |
0,60 |
|
|
|
|
|
|
|||||
LIQUEFATTO |
|
|
semirapido |
65 |
|
1,65 |
118 g/h |
0,35 |
25 |
|
37 |
|
45 |
||||
(Bombola) |
G 31 |
ausiliario |
50 |
|
1,00 |
|
71 g/h |
0,30 |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|||||||||
Tipo di gas |
|
|
Apparecchio |
Portata termica |
|
Consumo totale |
|
Aria necessaria |
|||||||||
utilizzato |
|
|
modello |
|
totale nominale |
|
nominale |
|
alla combustione |
||||||||
|
|
|
|
|
|
Pcs-kW |
|
|
|
|
|
m3/h |
|
||||
G 20 |
20 mbar |
|
5 gas |
|
10,30 |
|
|
999 l/h |
|
20,6 |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
G 30 |
28-30 mbar |
|
5 gas |
|
10,30 |
|
|
749 g/h |
|
20,6 |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
G 31 |
37 mbar |
|
5 gas |
|
10,30 |
|
|
735 g/h |
|
20,6 |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
