AKM 331 |

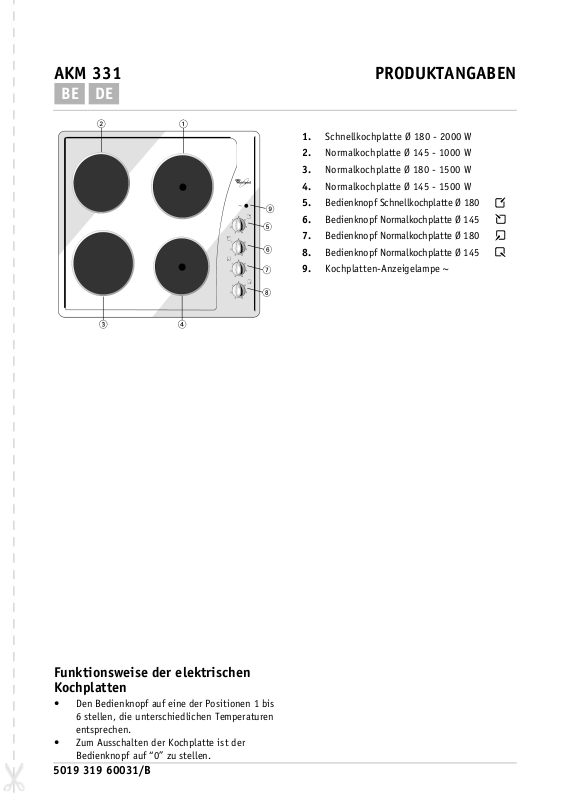

PRODUKTANGABEN |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
BE |
DE |
1. Schnellkochplatte Ø 180 - 2000 W
2. Normalkochplatte Ø 145 - 1000 W
3. Normalkochplatte Ø 180 - 1500 W
4. Normalkochplatte Ø 145 - 1500 W
5. Bedienknopf Schnellkochplatte Ø 180
6. Bedienknopf Normalkochplatte Ø 145
7. Bedienknopf Normalkochplatte Ø 180
8. Bedienknopf Normalkochplatte Ø 145
9. Kochplatten-Anzeigelampe ~
Funktionsweise der elektrischen
Kochplatten
•Den Bedienknopf auf eine der Positionen 1 bis 6 stellen, die unterschiedlichen Temperaturen entsprechen.
•Zum Ausschalten der Kochplatte ist der Bedienknopf auf “0” zu stellen.
5019 319 60031/B
MAßE DER KOCHUND ARBEITSFLÄCHE
ANMERKUNG: Bei Installation einer Abzugshaube über der Kochfläche, entnehmen Sie bitte den korrekten Abstand der Gebrauchsanleitung der Abzugshaube.
|
LEITUNGS-SPANNUNG |
LEITER: |
ELEKTRISCHER ANSCHLUSS |
|
ANZAHL UND ABMESSUNG |
||
|
|
|
|
230 |
V ~ + |
3 x 2,5 mm 2 |
|
230 |
V 3 ~ + |
4 x 1,5 mm 2 |
|
400 |
V 2N ~ + |
4 x 1,5 mm 2 |
|
