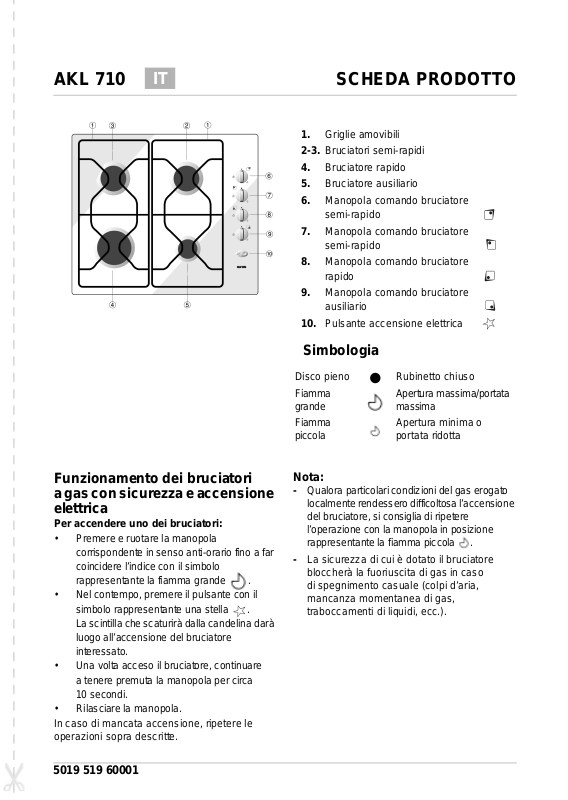

AKL 710 |
IT |
SCHEDA PRODOTTO |
Funzionamento dei bruciatori
a gas con sicurezza e accensione elettrica
Per accendere uno dei bruciatori:
•Premere e ruotare la manopola corrispondente in senso anti-orario fino a far
coincidere l’indice con il simbolo rappresentante la fiamma grande
.
•Nel contempo, premere il pulsante con il
simbolo rappresentante una stella
.
La scintilla che scaturirà dalla candelina darà luogo all’accensione del bruciatore interessato.
•Una volta acceso il bruciatore, continuare a tenere premuta la manopola per circa 10 secondi.
•Rilasciare la manopola.
In caso di mancata accensione, ripetere le operazioni sopra descritte.
1.Griglie amovibili
2-3. Bruciatori semi-rapidi
4.Bruciatore rapido
5.Bruciatore ausiliario
6.Manopola comando bruciatore
semi-rapido
7.Manopola comando bruciatore
semi-rapido
8.Manopola comando bruciatore
rapido
9.Manopola comando bruciatore
ausiliario
10. Pulsante accensione elettrica
Simbologia
Disco pieno |
Rubinetto chiuso |
Fiamma |
Apertura massima/portata |
grande |
massima |
Fiamma |
Apertura minima o |
piccola |
portata ridotta |
Nota:
-Qualora particolari condizioni del gas erogato localmente rendessero difficoltosa l’accensione del bruciatore, si consiglia di ripetere
l’operazione con la manopola in posizione rappresentante la fiamma piccola
.
-La sicurezza di cui è dotato il bruciatore bloccherà la fuoriuscita di gas in caso di spegnimento casuale (colpi d’aria, mancanza momentanea di gas, traboccamenti di liquidi, ecc.).
5019 519 60001
DIMENSIONI DEL PIANO E DEL PIANALE
NOTE: Qualora venga installata una cappa sopra il piano di cottura, consultare le istruzioni di montaggio della cappa nelle quali è riportata la distanza corretta da rispettare.
TABELLA INIETTORI |
|
|
|
|
|
|
CATEGORIA II2H3+ |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Tipo di gas |
|
Tipo di |
Iniettore |
|
Portata |
Consumo |
Portata |
Pressione del gas |
||||
utilizzato |
|
bruciatore |
marcatura |
termica |
nominale |
termica |
|
|
|
|||
|
|
|
|
|
nominale |
|
|
|
ridotta |
min. |
nom. |
max. |
|
|
|
|
|
Pcs-kW |
|
|
|
Pcs-kW |
|||
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
GAS NATURALE |
rapido |
128 |
|
3,00 |
|
286 l/h |
0,60 |
|
|
|
||
semirapido |
94 |
|
1,65 |
|
157 l/h |
0,35 |
17 |
20 |
25 |
|||
(Metano) |
G 20 |
|
|
|||||||||
ausiliario |
76 |
|
1,00 |
|
95 l/h |
0,30 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
GAS DI PETROLIO |
rapido |
85 |
|
3,00 |
|
218 g/h |
0,60 |
|
|
|
||
LIQUEFATTO |
|
semirapido |
65 |
|
1,65 |
|
120 g/h |
0,35 |
20 |
28-30 |
35 |
|
(Bombola) |
G 30 |
ausiliario |
50 |
|
1,00 |
|
73 g/h |
0,30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GAS DI PETROLIO |
rapido |
85 |
|
3,00 |
|
214 g/h |
0,60 |
|
|
|
||
LIQUEFATTO |
|
semirapido |
65 |
|
1,65 |
|
118 g/h |
0,35 |
25 |
37 |
45 |
|
(Bombola) |
G 31 |
ausiliario |
50 |
|
1,00 |
|
71 g/h |
0,30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
Tipo di gas |
|
Apparecchio |
Portata termica |
|
Consumo totale |
Aria necessaria alla |
||||||
utilizzato |
|
modello |
|
totale nominale |
|
nominale |
|
combustione m3/h |
||||
|
|
|
|
Pcs-kW |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
G 20 20 mbar |
|
4 gas |
|
7,30 |
|
|
695 l/h |
|
14,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
G 30 28-30 mbar |
4 gas |
|
7,30 |
|
|
531 g/h |
|
14,6 |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
G 31 37 mbar |
|
4 gas |
|
7,30 |
|
|
521 g/h |
|
14,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
